1. Tutorial DesainRumahDenganAutoCAD(bag1)
Denah rumah
atau siteplanbiasanyahal yangpertamakali dibuatolehseorangdrafterketikamerekaakanmendesain
sebuahrumahataupunsebuahkawasantata kota.Denahatau siteplanini menginformasikanluas area
bidangyangakan dibangunsebuahrumahataupunkawasantata kotatersebut.Denganadanyadenah
atau siteplanyangtelahdibuatmakaseorangdrafterakanmudahuntukmemulai rancangannyadari
segalaaspek.
Pada tulisansayakali ini sayaakan menjelaskanbagaimanacaramembuatdenahrumahdengan
menggunakanAutoCAD2010. Tulisanini adalahbagiantahapawal dari tutorial sayatentangbagaimana
“Cara Membuat DesainRumahDenganAutoCAD”danAndadapat mempelajari bagian-bagianyang
lainnyadenganmembacatutorial tersebut.
Untuk membuatdenahrumahdenganmenggunakanAutoCAD2010 berikutadalahlangkah-langkahnya:
Buka program aplikasi AutoCADpadakomputerAnda.
SettingUnitsyang akandipakai melalui Menu>DrawingUtilities>Units

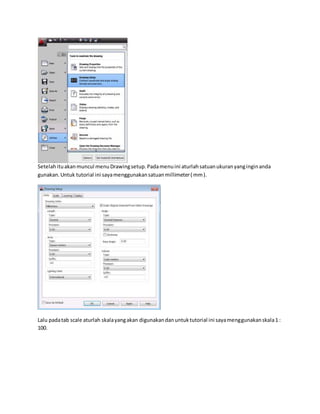

2. Setelahituakanmuncul menuDrawingsetup.Padamenuini aturlahsatuanukuranyanginginanda
gunakan.Untuk tutorial ini sayamenggunakansatuanmillimeter( mm).
Lalu padatab scale aturlah skalayangakan digunakandanuntuktutorial ini sayamenggunakanskala1 :
100.

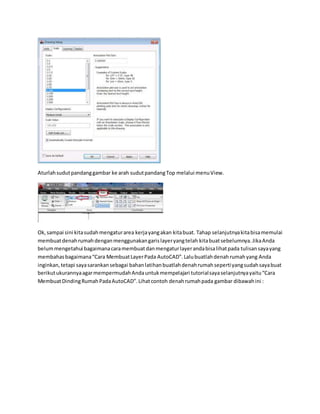

3. Aturlahsudutpandanggambar ke arah sudutpandangTop melalui menuView.
Ok,sampai sini kitasudahmengaturarea kerjayangakan kitabuat. Tahap selanjutnyakitabisamemulai
membuatdenahrumahdenganmenggunakangarislayeryangtelah kitabuatsebelumnya.JikaAnda
belummengetahui bagaimanacaramembuatdanmengaturlayerandabisalihatpada tulisansayayang
membahasbagaimana“Cara MembuatLayerPada AutoCAD”.Lalubuatlahdenahrumahyang Anda
inginkan,tetapi sayasarankansebagai bahanlatihanbuatlahdenahrumahsepertiyangsudahsayabuat
berikutukurannyaagarmempermudahAndauntukmempelajari tutorialsayaselanjutnyayaitu“Cara
MembuatDindingRumahPadaAutoCAD”.Lihatcontoh denahrumahpada gambar dibawahini :

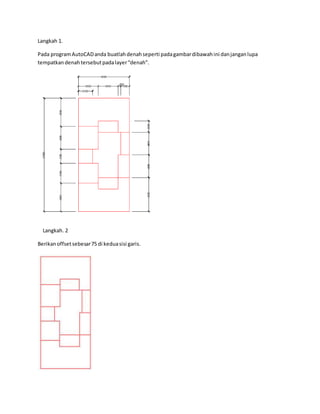

4. Langkah 1.
Pada programAutoCADanda buatlahdenahseperti padagambardibawahini danjanganlupa
tempatkandenahtersebutpadalayer“denah”.
Langkah. 2
Berikanoffsetsebesar75 di keduasisi garis.

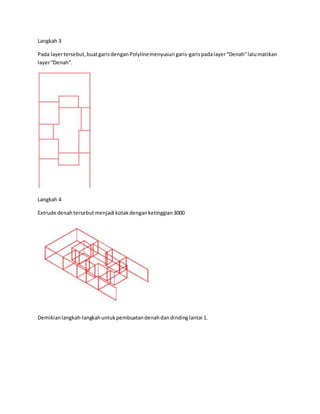

5. Langkah 3
Pada layertersebut,buatgarisdenganPolylinemenyusuri garis-garispadalayer“Denah”lalumatikan
layer“Denah”.
Langkah 4
Extrude denahtersebutmenjadi kotakdenganketinggian3000
Demikianlangkah-langkahuntukpembuatandenahdandindinglantai 1.
