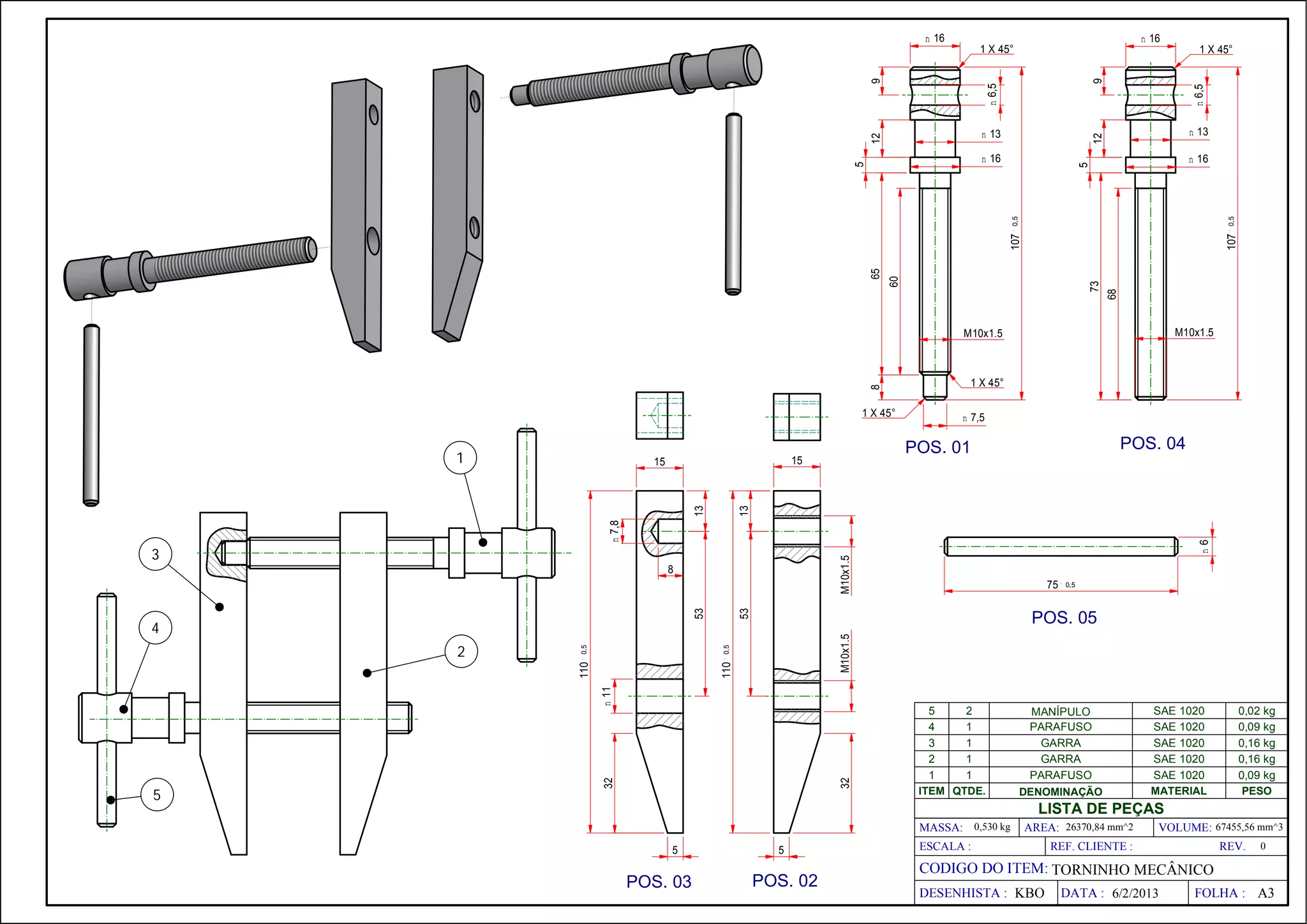

Torninho mecânico feito no Autodesk Inventor 2009

1. n 16 n 16
1 X 45° 1 X 45°
9
9
n 6,5
n 6,5
n 13 n 13
12
12
n 16 n 16
5
5
107 ` 0,5
107 ` 0,5
65
60
73
68
M10x1.5 M10x1.5
1 X 45°
8
1 X 45° n 7,5
POS. 01 POS. 04
1 15 15
13
13
n 7,8
n6
3
M10x1.5
8
75 ` 0,5
53
53
POS. 05
4
M10x1.5
110 ` 0,5
110 ` 0,5
2
n 11
5 2 MANÍPULO SAE 1020 0,02 kg
4 1 PARAFUSO SAE 1020 0,09 kg
3 1 GARRA SAE 1020 0,16 kg
2 1 GARRA SAE 1020 0,16 kg
1 1 PARAFUSO SAE 1020 0,09 kg
32
32
5 ITEM QTDE. DENOMINAÇÃO MATERIAL PESO
LISTA DE PEÇAS
MASSA: 0,530 kg AREA: 26370,84 mm^2 VOLUME: 67455,56 mm^3
5 5 ESCALA : REF. CLIENTE : REV. 0
CODIGO DO ITEM: TORNINHO MECÂNICO
POS. 03 POS. 02
DESENHISTA : KBO DATA : 6/2/2013 FOLHA : A3
