1. Телекоммуникационные
технологии
Тема 17. Глобальные сети.
Технология Frame Relay

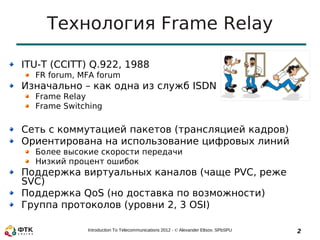

2. Технология Frame Relay
ITU-T (CCITT) Q.922, 1988
FR forum, MFA forum
Изначально – как одна из служб ISDN
Frame Relay
Frame Switching
Сеть с коммутацией пакетов (трансляцией кадров)
Ориентирована на использование цифровых линий
Более высокие скорости передачи
Низкий процент ошибок
Поддержка виртуальных каналов (чаще PVC, реже
SVC)
Поддержка QoS (но доставка по возможности)
Группа протоколов (уровни 2, 3 OSI)
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 2

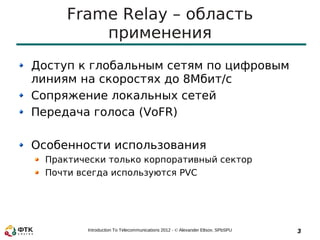

3. Frame Relay – область
применения
Доступ к глобальным сетям по цифровым
линиям на скоростях до 8Мбит/с
Сопряжение локальных сетей
Передача голоса (VoFR)
Особенности использования
Практически только корпоративный сектор
Почти всегда используются PVC
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 3

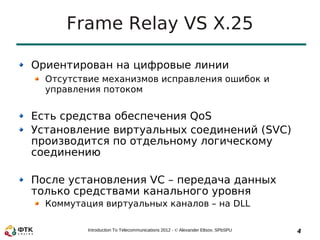

4. Frame Relay VS X.25
Ориентирован на цифровые линии
Отсутствие механизмов исправления ошибок и
управления потоком
Есть средства обеспечения QoS
Установление виртуальных соединений (SVC)
производится по отдельному логическому
соединению
После установления VC – передача данных
только средствами канального уровня
Коммутация виртуальных каналов – на DLL
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 4

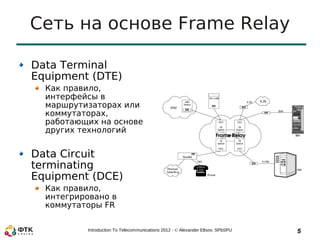

5. Сеть на основе Frame Relay
Data Terminal
Equipment (DTE)
Как правило,
интерфейсы в
маршрутизаторах или
коммутаторах,
работающих на основе
других технологий
Data Circuit
terminating
Equipment (DCE)
Как правило,
интегрировано в
коммутаторы FR
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 5

6. Frame Relay – стек
протоколов
DLL
Q.922 (LAP-F) – Link Access P
LAP-F core
(LAP-F control)
Только для Frame Switching
Ниже – ISDN, PDH/SDH
Выше – IP/NCP/IPX
Q.921 (LAP-D)
Сигнализация
Network
Q.933 – только
установление соединения,
передачи данных и
маршрутизации нет
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 6

7. Frame Relay – формат кадров
Общая структура
заимствована из
HDLC
Другой заголовок
Control = 0х03
NLPID – тип протокола
выше
Формат заголовка
2/3/4 байта
DLCI – Data Link
Connection Identifier
DE, BECN, FECN – QoS
C/R –
Command/Response
D/C – Data/Control
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 7

8. Frame Relay - адресация
На этапе установления
соединения (SVC):
E.164 + 40digits (sub-
address) (Q.933)
На этапе передачи
данных
DLCI – 10-23bit (Q.922)
Локальное значение
Вся коммутация – по
DLCI (на LAP-Fcore!)
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 8

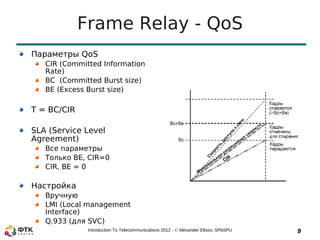

9. Frame Relay - QoS
Параметры QoS
CIR (Committed Information
Rate)
BC (Committed Burst size)
BE (Excess Burst size)
T = BC/CIR
SLA (Service Level
Agreement)
Все параметры
Только BE, CIR=0
CIR, BE = 0
Настройка
Вручную
LMI (Local management
Interface)
Q.933 (для SVC)
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 9

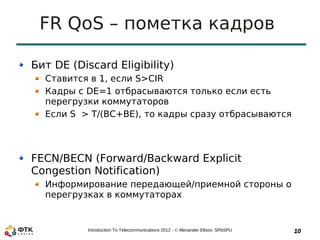

10. FR QoS – пометка кадров
Бит DE (Discard Eligibility)
Ставится в 1, если S>CIR
Кадры с DE=1 отбрасываются только если есть
перегрузки коммутаторов
Если S > T/(BC+BE), то кадры сразу отбрасываются
FECN/BECN (Forward/Backward Explicit
Congestion Notification)
Информирование передающей/приемной стороны о
перегрузках в коммутаторах
Introduction To Telecommunications 2012 - © Alexander Eltsov, SPbSPU 10
