TIPOS DE IMPRESORA

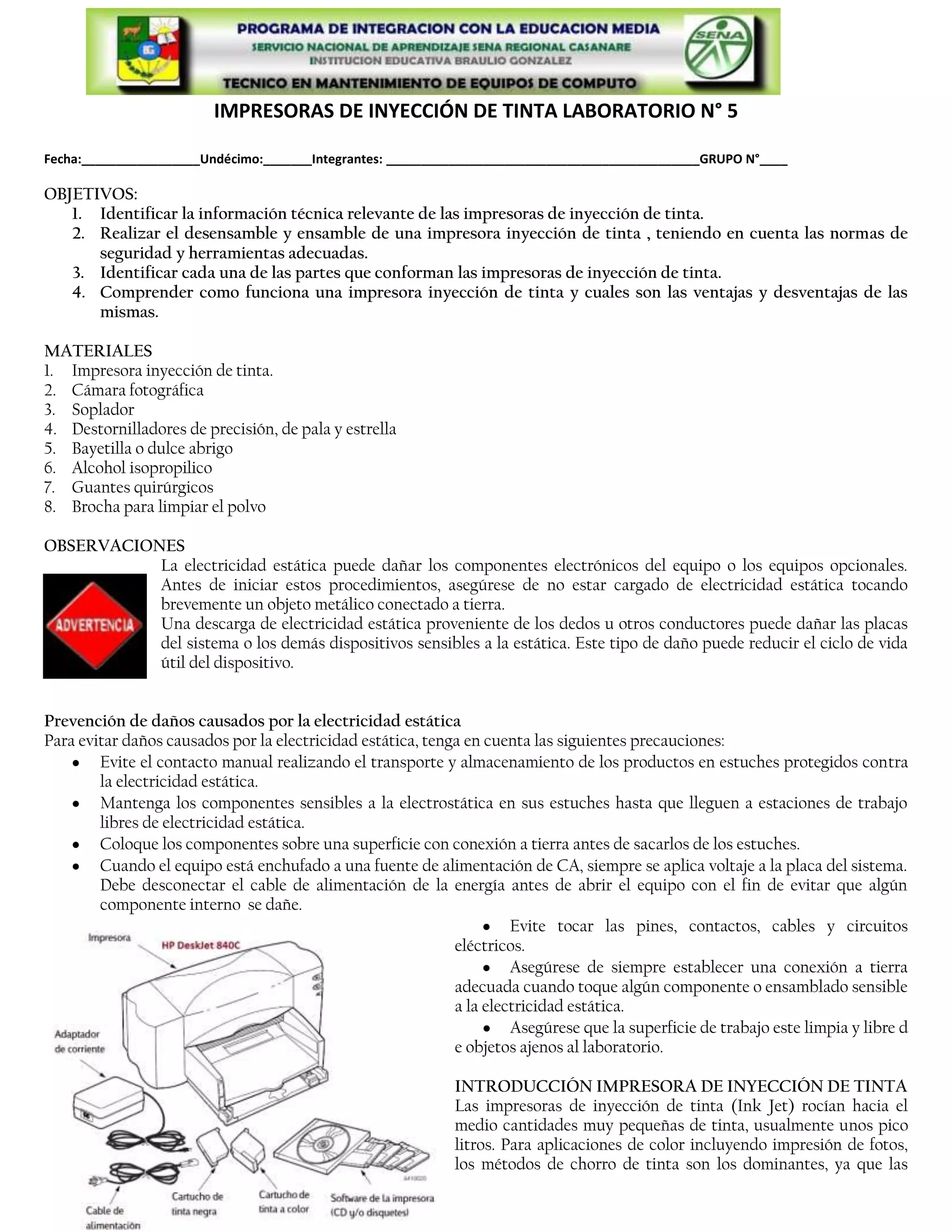

IMPRESORAS DE INYECCIÓN DE TINTA LABORATORIO N° 5

Fecha:_________________Undécimo:_______Integrantes: _____________________________________________GRUPO N°____

OBJETIVOS:
1. Identificar la información técnica relevante de las impresoras de inyección de tinta.
2. Realizar el desensamble y ensamble de una impresora inyección de tinta , teniendo en cuenta las normas de
seguridad y herramientas adecuadas.
3. Identificar cada una de las partes que conforman las impresoras de inyección de tinta.
4. Comprender como funciona una impresora inyección de tinta y cuales son las ventajas y desventajas de las
mismas.

MATERIALES
1. Impresora inyección de tinta.
2. Cámara fotográfica
3. Soplador
4. Destornilladores de precisión, de pala y estrella
5. Bayetilla o dulce abrigo
6. Alcohol isopropilico
7. Guantes quirúrgicos
8. Brocha para limpiar el polvo

OBSERVACIONES
La electricidad estática puede dañar los componentes electrónicos del equipo o los equipos opcionales.
Antes de iniciar estos procedimientos, asegúrese de no estar cargado de electricidad estática tocando
brevemente un objeto metálico conectado a tierra.
Una descarga de electricidad estática proveniente de los dedos u otros conductores puede dañar las placas
del sistema o los demás dispositivos sensibles a la estática. Este tipo de daño puede reducir el ciclo de vida
útil del dispositivo.

Prevención de daños causados por la electricidad estática
Para evitar daños causados por la electricidad estática, tenga en cuenta las siguientes precauciones:
Evite el contacto manual realizando el transporte y almacenamiento de los productos en estuches protegidos contra
la electricidad estática.
Mantenga los componentes sensibles a la electrostática en sus estuches hasta que lleguen a estaciones de trabajo
libres de electricidad estática.
Coloque los componentes sobre una superficie con conexión a tierra antes de sacarlos de los estuches.
Cuando el equipo está enchufado a una fuente de alimentación de CA, siempre se aplica voltaje a la placa del sistema.
Debe desconectar el cable de alimentación de la energía antes de abrir el equipo con el fin de evitar que algún
componente interno se dañe.
Evite tocar las pines, contactos, cables y circuitos
eléctricos.
Asegúrese de siempre establecer una conexión a tierra
adecuada cuando toque algún componente o ensamblado sensible
a la electricidad estática.
Asegúrese que la superficie de trabajo este limpia y libre d
e objetos ajenos al laboratorio.

INTRODUCCIÓN IMPRESORA DE INYECCIÓN DE TINTA

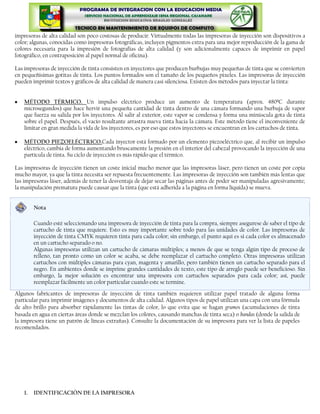

Las impresoras de inyección de tinta (Ink Jet) rocían hacia el
medio cantidades muy pequeñas de tinta, usualmente unos pico
litros. Para aplicaciones de color incluyendo impresión de fotos,
los métodos de chorro de tinta son los dominantes, ya que las

impresoras de alta calidad son poco costosas de producir. Virtualmente todas las impresoras de inyección son dispositivos a
color; algunas, conocidas como impresoras fotográficas, incluyen pigmentos extra para una mejor reproducción de la gama de
colores necesaria para la impresión de fotografías de alta calidad (y son adicionalmente capaces de imprimir en papel
fotográfico, en contraposición al papel normal de oficina).

Las impresoras de inyección de tinta consisten en inyectores que producen burbujas muy pequeñas de tinta que se convierten
en pequeñísimas gotitas de tinta. Los puntos formados son el tamaño de los pequeños pixeles. Las impresoras de inyección
pueden imprimir textos y gráficos de alta calidad de manera casi silenciosa. Existen dos métodos para inyectar la tinta:

MÉTODO TÉRMICO. Un impulso eléctrico produce un aumento de temperatura (aprox. 480ºC durante
microsegundos) que hace hervir una pequeña cantidad de tinta dentro de una cámara formando una burbuja de vapor
que fuerza su salida por los inyectores. Al salir al exterior, este vapor se condensa y forma una minúscula gota de tinta
sobre el papel. Después, el vacío resultante arrastra nueva tinta hacia la cámara. Este método tiene el inconveniente de
limitar en gran medida la vida de los inyectores, es por eso que estos inyectores se encuentran en los cartuchos de tinta.

MÉTODO PIEZOELÉCTRICO.Cada inyector está formado por un elemento piezoeléctrico que, al recibir un impulso
eléctrico, cambia de forma aumentando bruscamente la presión en el interior del cabezal provocando la inyección de una
partícula de tinta. Su ciclo de inyección es más rápido que el térmico.

Las impresoras de inyección tienen un coste inicial mucho menor que las impresoras láser, pero tienen un coste por copia
mucho mayor, ya que la tinta necesita ser repuesta frecuentemente. Las impresoras de inyección son también más lentas que
las impresoras láser, además de tener la desventaja de dejar secar las páginas antes de poder ser manipuladas agresivamente;
la manipulación prematura puede causar que la tinta (que está adherida a la página en forma líquida) se mueva.

Nota

Cuando esté seleccionando una impresora de inyección de tinta para la compra, siempre asegurese de saber el tipo de
cartucho de tinta que requiere. Esto es muy importante sobre todo para las unidades de color. Las impresoras de
inyección de tinta CMYK requieren tinta para cada color; sin embargo, el punto aquí es si cada color es almacenado
en un cartucho separado o no.
Algunas impresoras utilizan un cartucho de cámaras múltiples; a menos de que se tenga algún tipo de proceso de
relleno, tan pronto como un color se acaba, se debe reemplazar el cartucho completo. Otras impresoras utilizan
cartuchos con múltiples cámaras para cyan, magenta y amarillo, pero también tienen un cartucho separado para el
negro. En ambientes donde se imprime grandes cantidades de texto, este tipo de arreglo puede ser beneficioso. Sin
embargo, la mejor solución es encontrar una impresora con cartuchos separados para cada color; así, puede
reemplazar fácilmente un color particular cuando este se termine.
Algunos fabricantes de impresoras de inyección de tinta también requieren utilizar papel tratado de alguna forma
particular para imprimir imágenes y documentos de alta calidad. Algunos tipos de papel utilizan una capa con una fórmula
de alto brillo para absorber rápidamente las tintas de color, lo que evita que se hagan grumos (acumulaciones de tinta
basada en agua en ciertas áreas donde se mezclan los colores, causando manchas de tinta seca) o bandas (donde la salida de
la impresora tiene un patrón de líneas extrañas). Consulte la documentación de su impresora para ver la lista de papeles
recomendados.

1. IDENTIFICACIÓN DE LA IMPRESORA

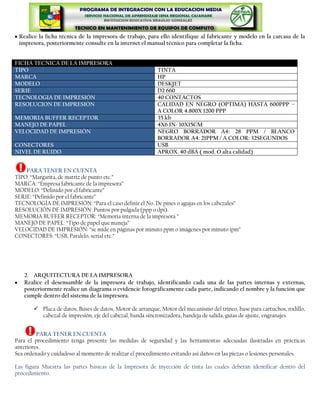

Realice la ficha técnica de la impresora de trabajo, para ello identifique al fabricante y modelo en la carcasa de la
impresora, posteriormente consulte en la internet el manual técnico para completar la ficha.

FICHA TECNICA DE LA IMPRESORA
TIPO TINTA
MARCA HP
MODELO DESKJET
SERIE D2 660
TECNOLOGIA DE IMPRESIÓN 40 CONTACTOS
RESOLUCION DE IMPRESIÓN CALIDAD EN NEGRO (OPTIMA) HASTA 600PPP –
A COLOR 4.800X 1200 PPP
MEMORIA BUFFER RECEPTOR 35 kb
MANEJO DE PAPEL 4X6 IN- 10X15CM
VELOCIDAD DE IMPRESIÓN NEGRO BORRADOR A4: 28 PPM / BLANCO
BORRADOR A4: 21PPM / A COLOR: 32SEGUNDOS
CONECTORES USB
NIVEL DE RUIDO APROX. 40 dBA ( mod. O alta calidad)

PARA TENER EN CUENTA
TIPO: “Margarita, de matriz de punto etc.”
MARCA: “Empresa fabricante de la impresora”
MODELO: “Definido por el fabricante”
SERIE: “Definido por el fabricante”
TECNOLOGÍA DE IMPRESIÓN: “Para el caso definir el No. De pines o agujas en los cabezales”
RESOLUCIÓN DE IMPRESIÓN: Puntos por pulgada (ppp o dpi).
MEMORIA BUFFER RECEPTOR: “Memoria interna de la impresora ”
MANEJO DE PAPEL: “Tipo de papel que maneja”
VELOCIDAD DE IMPRESIÓN: “se mide en páginas por minuto ppm o imágenes por minuto ipm”
CONECTORES: “USB, Paralelo, serial etc.”

2. ARQUITECTURA DE LA IMPRESORA

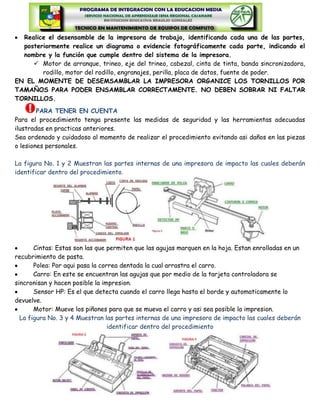

Realice el desensamble de la impresora de trabajo, identificando cada una de las partes internas y externas,
posteriormente realice un diagrama o evidencie fotográficamente cada parte, indicando el nombre y la función que
cumple dentro del sistema de la impresora.

 Placa de datos, Buses de datos, Motor de arranque, Motor del mecanismo del trineo, base para cartuchos, rodillo,
cabezal de impresión, eje del cabezal, banda sincronizadora, bandeja de salida, guías de ajuste, engranajes

Para el procedimiento tenga presente las medidas de seguridad y las herramientas adecuadas ilustradas en prácticas
anteriores.
Sea ordenado y cuidadoso al momento de realizar el procedimiento evitando asi daños en las piezas o lesiones personales.

Las figura Muestra las partes básicas de la Impresora de inyección de tinta las cuales deberán identificar dentro del
procedimiento.

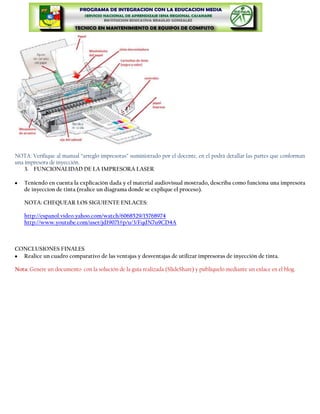

NOTA: Verifique al manual “arreglo impresoras” suministrado por el docente, en el podrá detallar las partes que conforman
una impresora de inyección.
3. FUNCIONALIDAD DE LA IMPRESORA LASER

Teniendo en cuenta la explicación dada y el material audiovisual mostrado, describa como funciona una impresora
de inyeccion de tinta (realice un diagrama donde se explique el proceso).

NOTA: CHEQUEAR LOS SIGUIENTE ENLACES:

http://espanol.video.yahoo.com/watch/6068529/15768974
http://www.youtube.com/user/jd19071#p/u/3/FqdN7u9CD4A

CONCLUSIONES FINALES
Realice un cuadro comparativo de las ventajas y desventajas de utilizar impresoras de inyección de tinta.

Nota: Genere un documento con la solución de la guía realizada (SlideShare) y publíquelo mediante un enlace en el blog.

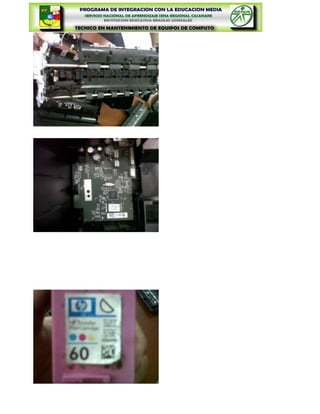

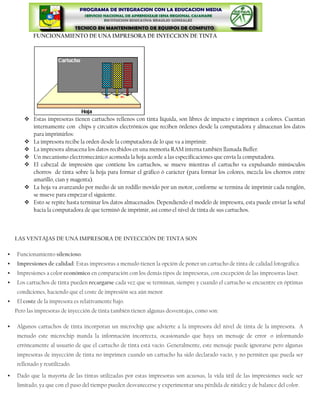

FUNCIONAMIENTO DE UNA IMPRESORA DE INYECCION DE TINTA

 Estas impresoras tienen cartuchos rellenos con tinta líquida, son libres de impacto e imprimen a colores. Cuentan
internamente con chips y circuitos electrónicos que reciben órdenes desde la computadora y almacenan los datos
para imprimirlos:
 La impresora recibe la orden desde la computadora de lo que va a imprimir.
 La impresora almacena los datos recibidos en una memoria RAM interna también llamada Buffer.
 Un mecanismo electromecánico acomoda la hoja acorde a las especificaciones que envía la computadora.
 El cabezal de impresión que contiene los cartuchos, se mueve mientras el cartucho va expulsando minúsculos
chorros de tinta sobre la hoja para formar el gráfico ó carácter (para formar los colores, mezcla los chorros entre
amarillo, cian y magenta).
 La hoja va avanzando por medio de un rodillo movido por un motor, conforme se termina de imprimir cada renglón,
se mueve para empezar el siguiente.
 Esto se repite hasta terminar los datos almacenados. Dependiendo el modelo de impresora, esta puede enviar la señal
hacia la computadora de que terminó de imprimir, así como el nivel de tinta de sus cartuchos.

LAS VENTAJAS DE UNA IMPRESORA DE INYECCIÓN DE TINTA SON

 Funcionamiento silencioso.
 Impresiones de calidad: Estas impresoras a menudo tienen la opción de poner un cartucho de tinta de calidad fotográfica.
 Impresiones a color económico en comparación con los demás tipos de impresoras, con excepción de las impresoras láser.
 Los cartuchos de tinta pueden recargarse cada vez que se terminan, siempre y cuando el cartucho se encuentre en óptimas
condiciones, haciendo que el coste de impresión sea aún menor.
 El coste de la impresora es relativamente bajo.
Pero las impresoras de inyección de tinta también tienen algunas desventajas, como son:

 Algunos cartuchos de tinta incorporan un microchip que advierte a la impresora del nivel de tinta de la impresora. A
menudo este microchip manda la información incorrecta, ocasionando que haya un mensaje de error o informando
erróneamente al usuario de que el cartucho de tinta está vacío. Generalmente, este mensaje puede ignorarse pero algunas
impresoras de inyección de tinta no imprimen cuando un cartucho ha sido declarado vacío, y no permiten que pueda ser
rellenado y reutilizado.

 Dado que la mayoría de las tintas utilizadas por estas impresoras son acuosas, la vida útil de las impresiones suele ser
limitado, ya que con el paso del tiempo pueden desvanecerse y experimentar una pérdida de nitidez y de balance del color.

 Dado que la mayoría de las tintas que se utilizan en las impresoras a chorro de tinta son solubles al agua, se debe de tener
especial cuidado en que las impresiones no se mojen ya que la más pequeña gota de agua podría estropear la impresión. Las
impresiones no permiten ser remarcadas con un rotulador a base de agua, ya que la tinta se corre y el texto se puede volver
borroso e ilegible.

 Las boquillas por las que la tinta es pulverizada sobre el papel son muy diminutas y estrechas. Por ello, y cuando la
impresora a inyección de tinta permanece mucho tiempo sin usarse, las boquillas suelen taparse con tinta seca, arruinando
el cartucho.

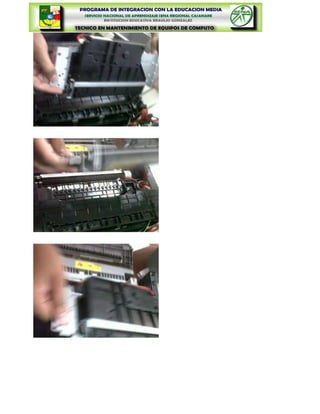

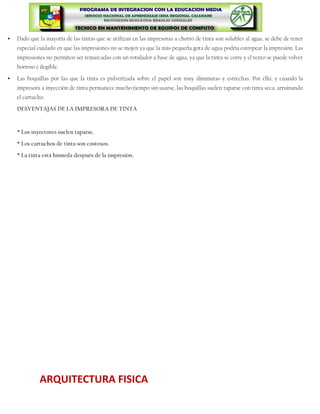

DESVENTAJAS DE LA IMPRESORA DE TINTA

* Los inyectores suelen taparse.

* Los cartuchos de tinta son costosos.

* La tinta está húmeda después de la impresión.

ARQUITECTURA FISICA

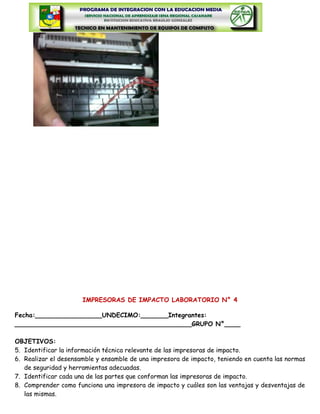

IMPRESORAS DE IMPACTO LABORATORIO N° 4

Fecha:_________________UNDECIMO:_______Integrantes:
_____________________________________________GRUPO N°____

OBJETIVOS:
5. Identificar la información técnica relevante de las impresoras de impacto.
6. Realizar el desensamble y ensamble de una impresora de impacto, teniendo en cuenta las normas
de seguridad y herramientas adecuadas.
7. Identificar cada una de las partes que conforman las impresoras de impacto.
8. Comprender como funciona una impresora de impacto y cuáles son las ventajas y desventajas de
las mismas.

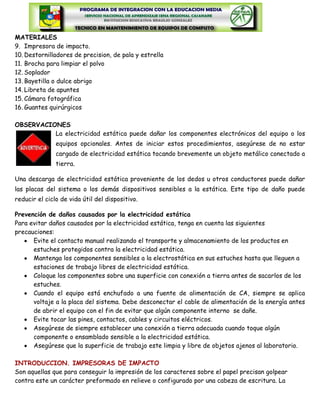

MATERIALES
9. Impresora de impacto.
10. Destornilladores de precision, de pala y estrella
12. Soplador
14. Libreta de apuntes

OBSERVACIONES
La electricidad estática puede dañar los componentes electrónicos del equipo o los
equipos opcionales. Antes de iniciar estos procedimientos, asegúrese de no estar
cargado de electricidad estática tocando brevemente un objeto metálico conectado a
tierra.

Una descarga de electricidad estática proveniente de los dedos u otros conductores puede dañar
las placas del sistema o los demás dispositivos sensibles a la estática. Este tipo de daño puede
reducir el ciclo de vida útil del dispositivo.

Para evitar daños causados por la electricidad estática, tenga en cuenta las siguientes
precauciones:
Evite el contacto manual realizando el transporte y almacenamiento de los productos en
estuches protegidos contra la electricidad estática.
Mantenga los componentes sensibles a la electrostática en sus estuches hasta que lleguen a
estaciones de trabajo libres de electricidad estática.
Coloque los componentes sobre una superficie con conexión a tierra antes de sacarlos de los
estuches.
Cuando el equipo está enchufado a una fuente de alimentación de CA, siempre se aplica
voltaje a la placa del sistema. Debe desconectar el cable de alimentación de la energía antes
de abrir el equipo con el fin de evitar que algún componente interno se dañe.
Evite tocar las pines, contactos, cables y circuitos eléctricos.
Asegúrese de siempre establecer una conexión a tierra adecuada cuando toque algún
componente o ensamblado sensible a la electricidad estática.
Asegúrese que la superficie de trabajo este limpia y libre de objetos ajenos al laboratorio.

INTRODUCCION. IMPRESORAS DE IMPACTO
Son aquellas que para conseguir la impresión de los caracteres sobre el papel precisan golpear
contra este un carácter preformado en relieve o configurado por una cabeza de escritura. La

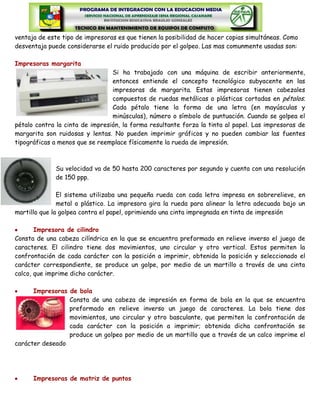

ventaja de este tipo de impresoras es que tienen la posibilidad de hacer copias simultáneas. Como
desventaja puede considerarse el ruido producido por el golpeo. Las mas comunmente usadas son:

Impresoras margarita
Si ha trabajado con una máquina de escribir anteriormente,
entonces entiende el concepto tecnológico subyacente en las
impresoras de margarita. Estas impresoras tienen cabezales
compuestos de ruedas metálicas o plásticas cortadas en pétalos.
Cada pétalo tiene la forma de una letra (en mayúsculas y
minúsculas), número o símbolo de puntuación. Cuando se golpea el
pétalo contra la cinta de impresión, la forma resultante forza la tinta al papel. Las impresoras de
margarita son ruidosas y lentas. No pueden imprimir gráficos y no pueden cambiar las fuentes
tipográficas a menos que se reemplace físicamente la rueda de impresión.

Su velocidad va de 50 hasta 200 caracteres por segundo y cuenta con una resolución
de 150 ppp.

El sistema utilizaba una pequeña rueda con cada letra impresa en sobrerelieve, en
metal o plástico. La impresora gira la rueda para alinear la letra adecuada bajo un
martillo que la golpea contra el papel, oprimiendo una cinta impregnada en tinta de impresión

Impresora de cilindro
Consta de una cabeza cilíndrica en la que se encuentra preformado en relieve inverso el juego de
caracteres. El cilindro tiene dos movimientos, uno circular y otro vertical. Estos permiten la
confrontación de cada carácter con la posición a imprimir, obtenida la posición y seleccionado el
carácter correspondiente, se produce un golpe, por medio de un martillo a través de una cinta
calco, que imprime dicho carácter.

Impresoras de bola
Consta de una cabeza de impresión en forma de bola en la que se encuentra
preformado en relieve inverso un juego de caracteres. La bola tiene dos
movimientos, uno circular y otro basculante, que permiten la confrontación de
cada carácter con la posición a imprimir; obtenida dicha confrontación se
produce un golpeo por medio de un martillo que a través de un calco imprime el
carácter deseado

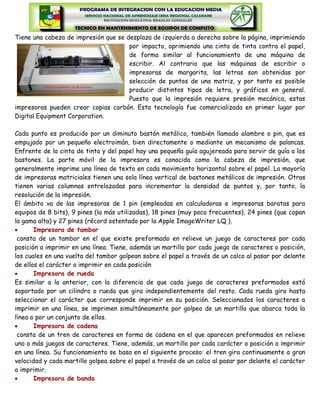

Impresoras de matriz de puntos

Tiene una cabeza de impresión que se desplaza de izquierda a derecha sobre la página, imprimiendo
por impacto, oprimiendo una cinta de tinta contra el papel,
de forma similar al funcionamiento de una máquina de
escribir. Al contrario que las máquinas de escribir o
impresoras de margarita, las letras son obtenidas por
selección de puntos de una matriz, y por tanto es posible
producir distintos tipos de letra, y gráficos en general.
Puesto que la impresión requiere presión mecánica, estas
impresoras pueden crear copias carbón. Esta tecnología fue comercializada en primer lugar por
Digital Equipment Corporation.

Cada punto es producido por un diminuto bastón metálico, también llamado alambre o pin, que es
empujado por un pequeño electroimán, bien directamente o mediante un mecanismo de palancas.
Enfrente de la cinta de tinta y del papel hay una pequeña guía agujereada para servir de guía a los
bastones. La parte móvil de la impresora es conocida como la cabeza de impresión, que
generalmente imprime una línea de texto en cada movimiento horizontal sobre el papel. La mayoría
de impresoras matriciales tienen una sola línea vertical de bastones metálicos de impresión. Otras
tienen varias columnas entrelazadas para incrementar la densidad de puntos y, por tanto, la
resolución de la impresión.
El ámbito va de las impresoras de 1 pin (empleadas en calculadoras e impresoras baratas para
equipos de 8 bits), 9 pines (la más utilizadas), 18 pines (muy poco frecuentes), 24 pines (que copan
la gama alta) y 27 pines (récord ostentado por la Apple ImageWriter LQ ).
Impresora de tambor
consta de un tambor en el que existe preformado en relieve un juego de caracteres por cada
posición a imprimir en una línea. Tiene, además un martillo por cada juego de caracteres o posición,
los cuales en una vuelta del tambor golpean sobre el papel a través de un calco al pasar por delante
de ellos el carácter a imprimir en cada posición
Impresora de rueda
Es similar a la anterior, con la diferencia de que cada juego de caracteres preformados está
soportado por un cilindro o rueda que gira independientemente del resto. Cada rueda gira hasta
seleccionar el carácter que corresponde imprimir en su posición. Seleccionados los caracteres a
imprimir en una línea, se imprimen simultáneamente por golpeo de un martillo que abarca toda la
línea o por un conjunto de ellos.
Impresora de cadena
consta de un tren de caracteres en forma de cadena en el que aparecen preformados en relieve
uno o más juegos de caracteres. Tiene, además, un martillo por cada carácter o posición a imprimir
en una línea. Su funcionamiento se basa en el siguiente proceso: el tren gira continuamente a gran
velocidad y cada martillo golpea sobre el papel a través de un calco al pasar por delante el carácter
a imprimir.
Impresora de banda

Es similar a la anterior, con la única diferencia de que en lugar de llevar un tren de caracteres en
forma de cadena, lleva una banda de menor resistencia en la que aparecen preformados uno o más
juegos de caracteres.

4. IDENTIFICACION DE LA IMPRESORA
Realice la ficha técnica de la impresora de trabajo, para ello identifique al fabricante y
modelo en la carcasa de la impresora, posteriormente consulte en la internet el manual
técnico para completar la ficha.

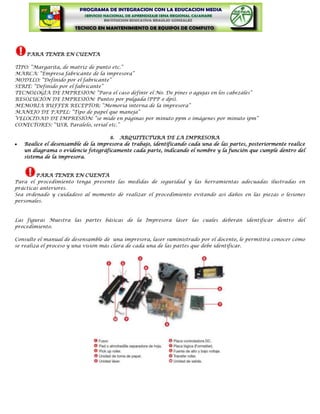

FICHA TECNICA DE LA IMPRESORA
TIPO IMPPACTO
MARCA EPSON LX- 3OOT
MODELO P170a
SERIE ETUY179003
TECNOLOGIA DE 9 AGUJAS
IMPRESIÓN
RESOLUCION DE 240x144 DPI
IMPRESIÓN
MEMORIA BUFFER 64 KB
RECEPTOR
MANEJO DE PAPEL ALIMENTADOR EXTERNO
VELOCIDAD DE 80 CARACTERES POR SEGUNDO
IMPRESIÓN
CONECTORES 2 PARALELOS, 36 PINES,25F.

TIPO: “Margarita, de matriz de punto etc”
TECNOLOGIA DE IMPRESIÓN:”Para el caso definir el No. De pines o agujas en los cabezales”
RESOLUCION DE IMPRESIÓN: Puntos por pulgada (ppp o dpi).
MEMORIA BUFFER RECEPTOR:”Memoria interna de la impresora ”
MANEJO DE PAPEL:”Tipo de papel que maneja”
CONECTORES:”USB, Paralelo, serial etc”

Realice el desensamble de la impresora de trabajo, identificando cada una de las partes,
posteriormente realice un diagrama o evidencie fotográficamente cada parte, indicando el
nombre y la función que cumple dentro del sistema de la impresora.
 Motor de arranque, trineo, eje del trineo, cabezal, cinta de tinta, banda sincronizadora,
rodillo, motor del rodillo, engranajes, perilla, placa de datos, fuente de poder.
EN EL MOMENTE DE DESEMSAMBLAR LA IMPRESORA ORGANICE LOS TORNILLOS POR
TAMAÑOS PARA PODER ENSAMBLAR CORRECTAMENTE. NO DEBEN SOBRAR NI FALTAR
TORNILLOS.
Para el procedimiento tenga presente las medidas de seguridad y las herramientas adecuadas
ilustradas en practicas anteriores.
Sea ordenado y cuidadoso al momento de realizar el procedimiento evitando asi daños en las piezas
o lesiones personales.

La figura No. 1 y 2 Muestran las partes internas de una impresora de impacto las cuales deberán
identificar dentro del procedimiento.

Cintas: Estas son las que permiten que las agujas marquen en la hoja. Estan enrolladas en un
recubrimiento de pasta.
Polea: Por aqui pasa la correa dentada la cual arrastra el carro.
Carro: En este se encuentran las agujas que por medio de la tarjeta controladora se
sincronisan y hacen posible la impresion.
Sensor HP: Es el que detecta cuando el carro llega hasta el borde y automaticamente lo
devuelve.
Motor: Mueve los piñones para que se mueva el carro y asi sea posible la impresion.
La figura No. 3 y 4 Muestran las partes internas de una impresora de impacto las cuales deberán
identificar dentro del procedimiento

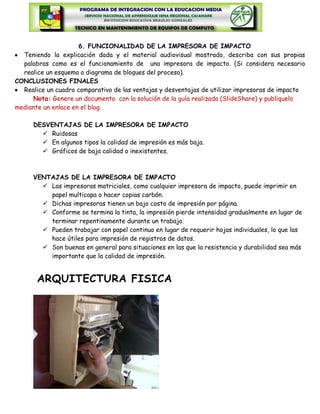

6. FUNCIONALIDAD DE LA IMPRESORA DE IMPACTO
Teniendo la explicación dada y el material audiovisual mostrado, describa con sus propias
palabras como es el funcionamiento de una impresora de impacto. (Si considera necesario
realice un esquema o diagrama de bloques del proceso).
Realice un cuadro comparativo de las ventajas y desventajas de utilizar impresoras de impacto
Nota: Genere un documento con la solución de la guía realizada (SlideShare) y publiquelo
mediante un enlace en el blog.

DESVENTAJAS DE LA IMPRESORA DE IMPACTO
 Ruidosas
 En algunos tipos la calidad de impresión es más baja.
 Gráficos de baja calidad o inexistentes.

VENTAJAS DE LA IMPRESORA DE IMPACTO
 Las impresoras matriciales, como cualquier impresora de impacto, puede imprimir en
papel multicapa o hacer copias carbón.
 Dichas impresoras tienen un bajo costo de impresión por página.
 Conforme se termina la tinta, la impresión pierde intensidad gradualmente en lugar de
terminar repentinamente durante un trabajo.
 Pueden trabajar con papel continuo en lugar de requerir hojas individuales, lo que las
hace útiles para impresión de registros de datos.
 Son buenas en general para situaciones en las que la resistencia y durabilidad sea más
importante que la calidad de impresión.

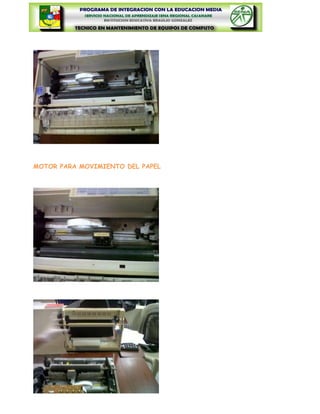

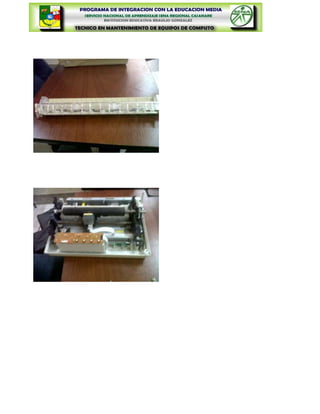

ARQUITECTURA FISICA

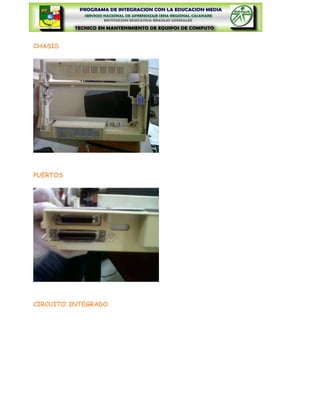

CABEZAL CON AGUJAS

CINTA ENTITADA
CINTA DE ARRASTRE DE CANO

MOTOR PARA MOVIMIENTO DEL PAPEL

CHASIS

PUERTOS

CIRCUITO INTEGRADO

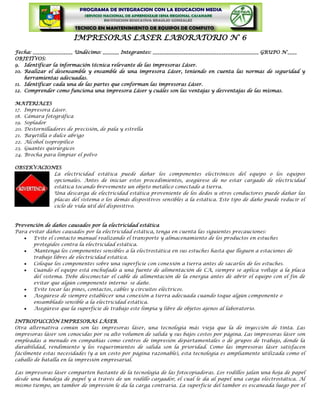

IMPRESORAS LASER LABORATORIO N° 6
Fecha: _________________ Undécimo: _______ Integrantes: _____________________________________________ GRUPO N°____
OBJETIVOS:
9. Identificar la información técnica relevante de las impresoras Láser.
10. Realizar el desensamble y ensamble de una impresora Láser, teniendo en cuenta las normas de seguridad y
herramientas adecuadas.
11. Identificar cada una de las partes que conforman las impresoras Láser.
12. Comprender como funciona una impresora Láser y cuáles son las ventajas y desventajas de las mismas.

MATERIALES
17. Impresora Láser.
19. Soplador
20. Destornilladores de precisión, de pala y estrella
22. Alcohol isopropilico

OBSERVACIONES
La electricidad estática puede dañar los componentes electrónicos del equipo o los equipos
opcionales. Antes de iniciar estos procedimientos, asegúrese de no estar cargado de electricidad
estática tocando brevemente un objeto metálico conectado a tierra.
Una descarga de electricidad estática proveniente de los dedos u otros conductores puede dañar las
placas del sistema o los demás dispositivos sensibles a la estática. Este tipo de daño puede reducir el
ciclo de vida útil del dispositivo.

Para evitar daños causados por la electricidad estática, tenga en cuenta las siguientes precauciones:
Evite el contacto manual realizando el transporte y almacenamiento de los productos en estuches
protegidos contra la electricidad estática.
Mantenga los componentes sensibles a la electrostática en sus estuches hasta que lleguen a estaciones de
trabajo libres de electricidad estática.
Coloque los componentes sobre una superficie con conexión a tierra antes de sacarlos de los estuches.
Cuando el equipo está enchufado a una fuente de alimentación de CA, siempre se aplica voltaje a la placa
del sistema. Debe desconectar el cable de alimentación de la energía antes de abrir el equipo con el fin de
evitar que algún componente interno se dañe.
Evite tocar las pines, contactos, cables y circuitos eléctricos.
Asegúrese de siempre establecer una conexión a tierra adecuada cuando toque algún componente o
ensamblado sensible a la electricidad estática.
Asegúrese que la superficie de trabajo este limpia y libre de objetos ajenos al laboratorio.

INTRODUCCIÓN IMPRESORAS LÁSER
Otra alternativa común son las impresoras láser, una tecnología más vieja que la de inyección de tinta. Las
impresoras láser son conocidas por su alto volumen de salida y sus bajos costos por página. Las impresoras láser son
empleadas a menudo en compañías como centros de impresión departamentales o de grupos de trabajo, donde la
durabilidad, rendimiento y los requerimientos de salida son la prioridad. Como las impresoras láser satisfacen
fácilmente estas necesidades (y a un costo por página razonable), esta tecnología es ampliamente utilizada como el
caballo de batalla en la impresión empresarial.

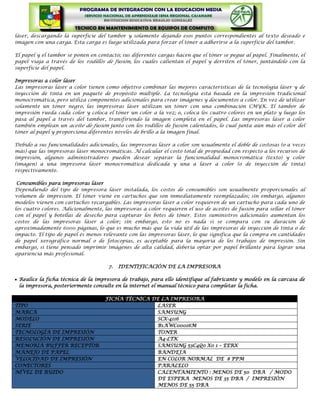

Las impresoras láser comparten bastante de la tecnología de las fotocopiadoras. Los rodillos jalan una hoja de papel
desde una bandeja de papel y a través de un rodillo cargador, el cual le da al papel una carga electrostática. Al
mismo tiempo, un tambor de impresión le da la carga contraria. La superficie del tambor es escaneada luego por el

láser, descargando la superficie del tambor y solamente dejando esos puntos correspondientes al texto deseado e
imagen con una carga. Esta carga es luego utilizada para forzar el tóner a adherirse a la superficie del tambor.

El papel y el tambor se ponen en contacto; sus diferentes cargas hacen que el tóner se pegue al papel. Finalmente, el
papel viaja a través de los rodillos de fusión, los cuales calientan el papel y derriten el tóner, juntándolo con la
superficie del papel.

Impresoras a color láser
Las impresoras láser a color tienen como objetivo combinar las mejores características de la tecnología láser y de
inyección de tinta en un paquete de propósito múltiple. La tecnología está basada en la impresión tradicional
monocromática, pero utiliza componentes adicionales para crear imágenes y documentos a color. En vez de utilizar
solamente un tóner negro, las impresoras láser utilizan un tóner con una combinación CMYK. El tambor de
impresión rueda cada color y coloca el tóner un color a la vez; o, coloca los cuatro colores en un plato y luego los
pasa al papel a través del tambor, transfiriendo la imagen completa en el papel. Las impresoras láser a color
también emplean un aceite de fusión junto con los rodillos de fusión calentados, lo cual junta aún más el color del
tóner al papel y proporciona diferentes niveles de brillo a la imagen final.

Debido a sus funcionalidades adicionales, las impresoras láser a color son usualmente el doble de costosas (o a veces
más) que las impresoras láser monocromáticas. Al calcular el costo total de propiedad con respecto a los recursos de
impresión, algunos administradores pueden desear separar la funcionalidad monocromática (texto) y color
(imagen) a una impresora láser monocromática dedicada y una a láser a color (o de inyección de tinta)
respectivamente.

Consumibles para impresoras láser
Dependiendo del tipo de impresora láser instalada, los costos de consumibles son usualmente proporcionales al
volumen de impresión. El tóner viene en cartuchos que son inmediatamente reemplazados; sin embargo, algunos
modelos vienen con cartuchos recargables. Las impresoras láser a color requieren de un cartucho para cada uno de
los cuatro colores. Adicionalmente, las impresoras a color requieren el uso de aceites de fusión para sellar el tóner
con el papel y botellas de desecho para capturar los botes de tóner. Estos suministros adicionales aumentan los
costos de las impresoras láser a color; sin embargo, esto no es nada si se compara con su duración de
aproximadamente 6000 páginas, lo que es mucho más que la vida útil de las impresoras de inyección de tinta o de
impacto. El tipo de papel es menos relevante con las impresoras láser, lo que significa que la compra en cantidades
de papel xerográfico normal o de fotocopias, es aceptable para la mayoría de los trabajos de impresión. Sin
embargo, si tiene pensado imprimir imágenes de alta calidad, debería optar por papel brillante para lograr una
apariencia más profesional.

7. IDENTIFICACIÓN DE LA IMPRESORA

Realice la ficha técnica de la impresora de trabajo, para ello identifique al fabricante y modelo en la carcasa de
la impresora, posteriormente consulte en la internet el manual técnico para completar la ficha.

FICHA TÉCNICA DE LA IMPRESORA
TIPO LASER
MARCA SAMSUNG
MODELO SCX-4116
SERIE B1AWC00016M
TECNOLOGÍA DE IMPRESIÓN TONER
RESOLUCIÓN DE IMPRESIÓN A4-LTK
MEMORIA BUFFER RECEPTOR SAMSUNG 53C4Q0 X0 1 – EERX
MANEJO DE PAPEL BANDEJA
VELOCIDAD DE IMPRESIÓN EN COLOR NORMAL DE 8 PPM
CONECTORES PARALELO
NIVEL DE RUIDO CALENTAMIENTO : MENOS DE 50 DBA / MODO
DE ESPERA MENOS DE 35 DBA / IMPRESIÓN
MENOS DE 55 DBA


TIPO: “Margarita, de matriz de punto etc.”
TECNOLOGÍA DE IMPRESIÓN: “Para el caso definir el No. De pines o agujas en los cabezales”
RESOLUCIÓN DE IMPRESIÓN: Puntos por pulgada (PPP o dpi).
MEMORIA BUFFER RECEPTOR: “Memoria interna de la impresora”
MANEJO DE PAPEL: “Tipo de papel que maneja”
CONECTORES: “USB, Paralelo, serial etc.”

Realice el desensamble de la impresora de trabajo, identificando cada una de las partes, posteriormente realice
un diagrama o evidencie fotográficamente cada parte, indicando el nombre y la función que cumple dentro del
sistema de la impresora.

Para el procedimiento tenga presente las medidas de seguridad y las herramientas adecuadas ilustradas en
prácticas anteriores.
Sea ordenado y cuidadoso al momento de realizar el procedimiento evitando así daños en las piezas o lesiones
personales.

Las figuras Muestra las partes básicas de la Impresora láser las cuales deberán identificar dentro del
procedimiento.

Consulte el manual de desensamble de una impresora, laser suministrado por el docente, le permitirá conocer cómo
se realiza el proceso y una visión más clara de cada una de las partes que debe identificar.

9. FUNCIONALIDAD DE LA IMPRESORA LASER
Teniendo en cuenta la explicación dada y el material audiovisual mostrado, enumere sobre el diagrama y
describa con sus propias palabras cada uno de los procesos que realiza impresora láser para plasmar la
información en un medio físico.

Realice un cuadro comparativo de las ventajas y desventajas de utilizar impresoras laser

Nota: Genere un documento con la solución de la guía realizada (SlideShare) y publíquelo mediante
un enlace en el blog.

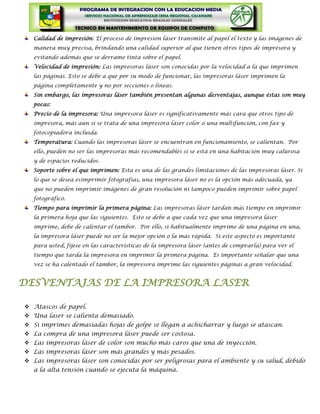

VENTAJAS DE LA IMPRESORA LASER
Bajo coste: Si bien el precio de un depósito de toner es más alto que el de un cartucho de tinta de
una impresora de inyección de tinta, cuando consideramos la cantidad de páginas que pueden
imprimirse con un único depósito de toner, vemos que el coste de impresión de cada página suele
ser significativamente menor para una impresora láser.
Silenciosas: El proceso de impresión de una impresora láser es, en general, más silencioso que el
de otros tipos de impresoras y esto es muy valioso en aquellos lugares en los que el silencio (o
ausencia de ruido) es muy valorado, como por ejemplo las oficinas.

Calidad de impresión: El proceso de impresión láser transmite al papel el texto y las imágenes de
manera muy precisa, brindando una calidad superior al que tienen otros tipos de impresora y
evitando además que se derrame tinta sobre el papel.
Velocidad de impresión: Las impresoras láser son conocidas por la velocidad a la que imprimen
las páginas. Esto se debe a que por su modo de funcionar, las impresoras láser imprimen la
página completamente y no por secciones o líneas.
Sin embargo, las impresoras láser también presentan algunas desventajas, aunque éstas son muy
pocas:
Precio de la impresora: Una impresora láser es significativamente más cara que otros tipo de
impresora, más aún si se trata de una impresora láser color o una multifunción, con fax y
fotocopiadora incluida.
Temperatura: Cuando las impresoras láser se encuentran en funcionamiento, se calientan. Por
ello, pueden no ser las impresoras más recomendables si se está en una habitación muy calurosa
y de espacios reducidos.
Soporte sobre el que imprimen: Esta es una de las grandes limitaciones de las impresoras láser. Si
lo que se desea esimprimir fotografías, una impresora láser no es la opción más adecuada, ya
que no pueden imprimir imágenes de gran resolución ni tampoco pueden imprimir sobre papel
fotográfico.
Tiempo para imprimir la primera página: Las impresoras láser tardan más tiempo en imprimir
la primera hoja que las siguientes. Esto se debe a que cada vez que una impresora láser
imprime, debe de calentar el tambor. Por ello, si habitualmente imprime de una página en una,
la impresora láser puede no ser la mejor opción o la más rápida. Si este aspecto es importante
para usted, fíjese en las características de la impresora láser (antes de comprarla) para ver el
tiempo que tarda la impresora en imprimir la primera página. Es importante señalar que una
vez se ha calentado el tambor, la impresora imprime las siguientes páginas a gran velocidad.

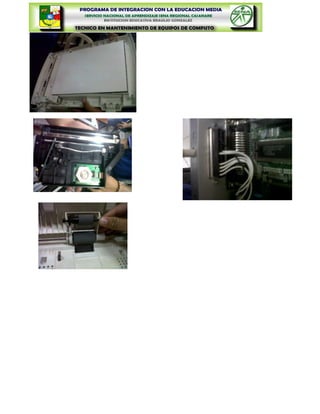

DESVENTAJAS DE LA IMPRESORA LASER

 Atascos de papel.
 Una laser se calienta demasiado.
 Si imprimes demasiadas hojas de golpe se llegan a achicharrar y luego se atascan.
 La compra de una impresora láser puede ser costosa.
 Las impresoras láser de color son mucho más caros que una de inyección.
 Las impresoras láser son más grandes y más pesados.
 Las impresoras láser son conocidas por ser peligrosas para el ambiente y su salud, debido
a la alta tensión cuando se ejecuta la máquina.

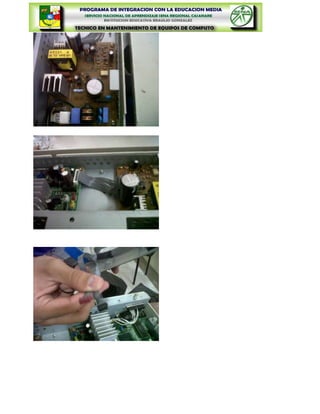

Entrada de corriente de la impresora.
2. La hoja en blanco entra jalada por los rodillos.
3. Estos rodillos conducen a la hoja por un rodillo cargador quien le da una carga
electrostática al papel.
4. Se activa el láser y este escanea la superficie del tambor quien fue cargado como una
carga electrostática contraria a la del papel.
5. Los espejos reflejan los rayos del láser en el tambor dejando solamente esos puntos
correspondientes al texto o imagen a imprimir con una misma carga.
6. Luego el toner se adhiere a la superficie del tambor gracias a la carga con la que quedo el
tambor y este entra en contacto con el papel y la diferencia de cargas hacen que el toner se
pegue al papel.
8. Ahí es cuando la tinta cae sobre la hoja de papel.
9. La hoja de papel pasa por los rodillos de fusión, quienes calientan el papel y derriten el
toner juntándolo así con la superficie del papel.
10. La hoja sale impresa con la información deseada.

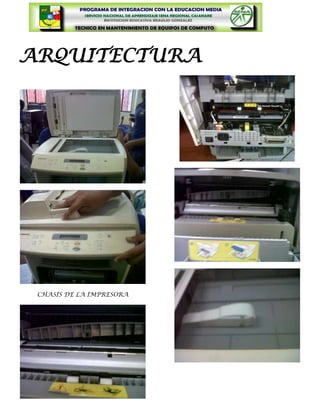

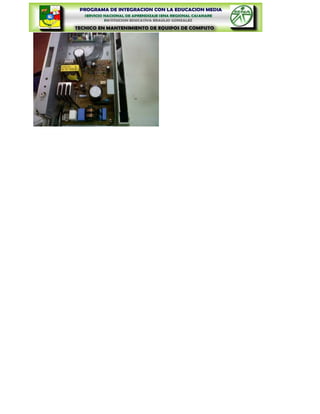

ARQUITECTURA

CHASIS DE LA IMPRESORA

TIPOS DE IMPRESORA

More Related Content

What's hot

Similar to TIPOS DE IMPRESORA

More from Davinson Munera

TIPOS DE IMPRESORA
