Dokumen tersebut memberikan penjelasan mengenai perangkat keras yang dibutuhkan untuk mengakses internet, termasuk komputer, modem, saluran telepon, serta perangkat pendukung seperti router dan switch. Dijelaskan pula fungsi dan jenis-jenis modem serta saluran telepon dalam koneksi internet.

2. Nama Anggota :
Amalia Rahmawati (01)
Aprilia Tri A. (03)
Indah Puspitasari (11)
Mutiara Agustin S. (18)

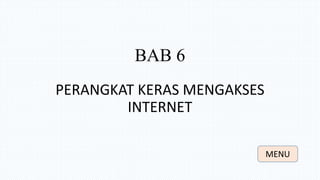

3. PERANGKAT KERAS MENGAKSES
INTERNET
BAB 6
MENU

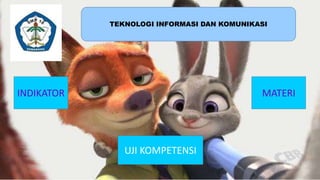

4. TEKNOLOGI INFORMASI DAN KOMUNIKASI
INDIKATOR MATERI
UJI KOMPETENSI

5. INDIKATOR

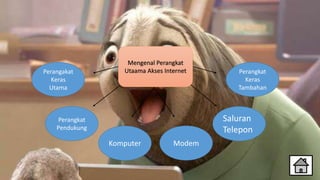

6. Mengenal Perangkat
Utaama Akses InternetPerangakat
Keras
Utama
Perangkat
Keras
Tambahan
Saluran
Telepon
Perangkat
Pendukung
Komputer Modem

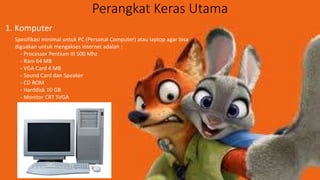

7. Perangkat Keras Utama
1. Komputer
Spesifikasi minimal untuk PC (Personal Computer) atau laptop agar bisa
diguakan untuk mengakses internet adalah :
- Processor Pentium III 500 Mhz
- Ram 64 MB
- VGA Card 4 MB
- Sound Card dan Speaker
- CD ROM
- Harddisk 10 GB
- Monitor CRT SVGA

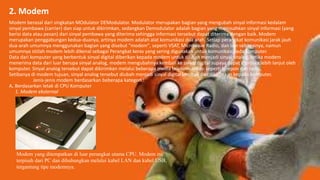

8. 2. Modem
Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi kedalam
sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang
berisi data atau pesan) dari sinyal pembawa yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem
merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh
dua-arah umumnya menggunakan bagian yang disebut "modem", seperti VSAT, Microwave Radio, dan lain sebagainya, namun
umumnya istilah modem lebih dikenal sebagai Perangkat keras yang sering digunakan untuk komunikasi pada komputer.
Data dari komputer yang berbentuk sinyal digital diberikan kepada modem untuk diubah menjadi sinyal analog, ketika modem
menerima data dari luar berupa sinyal analog, modem mengubahnya kembali ke sinyal digital supaya dapat diproses lebih lanjut oleh
komputer. Sinyal analog tersebut dapat dikirimkan melalui beberapa media telekomunikasi seperti telepon dan radio.
Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital kembali dan dikirimkan kepada komputer.
Jenis-jenis modem berdasarkan beberapa kategori :
A. Berdasarkan letak di CPU Komputer
1. Modem eksternal
Modem yang ditempatkan di luar perangkat utama CPU. Modem ini
terpisah dari PC dan dihubungkan melalui kabel LAN dan kabel USB,
tergantung tipe modemnya.

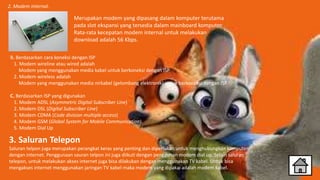

9. 2. Modem internal.
B. Berdasarkan cara koneksi dengan ISP
1. Modem wireline atau wired adalah
Modem yang menggunakan media kabel untuk berkoneksi dengan ISP
2. Modem wireless adalah
Modem yang menggunakan media nirkabel (gelombang elektronik) untuk berkoneksi dengan ISP
C. Berdasarkan ISP yang digunakan
1. Modem ADSL (Asymmetric Digital Subscriber Line)
2. Modem DSL (Digital Subscriber Line)
3. Modem CDMA (Code division multiple access)
4. Modem GSM (Global System for Mobile Communication)
5. Modem Dial Up
Merupakan modem yang dipasang dalam komputer terutama
pada slot ekspansi yang tersedia dalam mainboard komputer.
Rata-rata kecepatan modem internal untuk melakukan
download adalah 56 Kbps.
3. Saluran Telepon
Saluran telpon juga merupakan perangkat keras yang penting dan diperlukan untuk menghubungkan komputer
dengan internet. Penggunaan sauran telpon ini juga diikuti dengan penggunan modem dial up. Selain saluran
telepon, untuk melakukan akses internet juga bisa dilakukan dengan menggunakan TV kabel. Untuk bisa
mengakses internet menggunakan jaringan TV kabel maka modem yang dipakai adalah modem kabel.

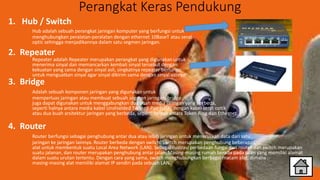

10. Perangkat Keras Pendukung
1. Hub / Switch
Hub adalah sebuah perangkat jaringan komputer yang berfungsi untuk
menghubungkan peralatan-peralatan dengan ethernet 10BaseT atau serat
optic sehingga menjadikannya dalam satu segmen jaringan.
2. Repeater
Repeater adalah Repeater merupakan perangkat yang digunakan untuk
menerima sinyal dan memancarkan kembali sinyal tersebut dengan
kekuatan yang sama dengan sinyal asli, singkatnya repeater berfungsi
untuk menguatkan sinyal agar sinyal dikirim sama dengan sinyal aslinya.
3. Bridge
Adalah sebuah komponen jaringan yang digunakan untuk
memperluas jaringan atau membuat sebuah segmen jaringan. bridge
juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda,
seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik
atau dua buah arsitektur jaringan yang berbeda, seperti halnya antara Token Ring dan Ethernet.
4. Router
Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu
jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa
alat untuk membentuk suatu Local Area Network (LAN). Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan
suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat
dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana
masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.

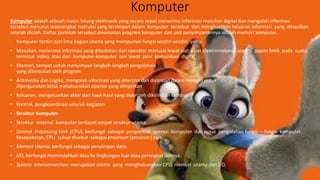

11. Komputer
Komputer adalah sebuah mesin hitung elektronik yang secara cepat menerima informasi masukan digital dan mengolah informasi
tersebut menurut seperangkat instruksi yang tersimpan dalam komputer tersebut dan menghasilkan keluaran informasi yang dihasilkan
setelah diolah. Daftar perintah tersebut dinamakan program komputer dan unit penyimpanannya adalah memori komputer.
Komputer terdiri dari lima bagian utama yang mempunyai fungsi sendiri-sendiri, yaitu:
• Masukan, menerima informasi yang dikodekan dari operator manusia lewat alat-aloat elektromekanik seperti papan ketik pada suatu
terminal video, atau dari komputer-komputer lain lewat jalur komunikasi digital
• Memori, tempat untuk menyimpan langkah-langkah pengolahan
yang ditentukan oleh program
• Aritmetika dan Logika, mengolah informasi yang diterima dan disimpan dalam memori untuk
dipergunakan kelak melaksanakan operasi yang diinginkan
• Keluaran, mengeluarkan akhir dari hasil-hasil yang diperoleh dikirimkan kembali
• Kontrol, pengkoordinasi seluruh kegiatan
• Struktur Komputer
• Struktur internal komputer terdapat empat struktur utama:
• Central Processing Unit (CPU), berfungsi sebagai pengontrol operasi komputer dan pusat pengolahan fungsi – fungsi komputer.
Kesepakatan, CPU cukup disebut sebagai processor (prosesor) saja.
• Memori Utama, berfungsi sebagai penyimpan data.
• I/O, berfungsi memindahkan data ke lingkungan luar atau perangkat lainnya.
• System Interconnection, merupakan sistem yang menghubungkan CPU, memori utama dan I/O.

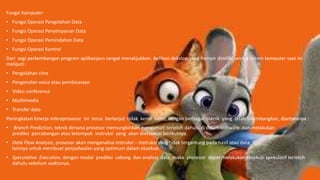

12. Fungsi Komputer
• Fungsi Operasi Pengolahan Data
• Fungsi Operasi Penyimpanan Data
• Fungsi Operasi Pemindahan Data
• Fungsi Operasi Kontrol
Dari segi perkembangan program aplikasipun sangat menakjubkan. Aplikasi dekstop yang hampir dimiliki semua sistem komputer saat ini
meliputi :
• Pengolahan citra
• Pengenalan voice atau pembicaraan
• Video conference
• Mulitimedia
• Transfer data
Peningkatan kinerja mikroprosesor ini terus berlanjut tidak kenal henti dengan berbagai teknik yang telah dikembangkan, diantaranya :
• Branch Prediction, teknik dimana prosesor memungkinkan mengamati terlebih dahulu di dalam software dan melakukan
prediksi percabangan atau kelompok instruksi yang akan dieksekusi berikutnya.
• Data Flow Analysis, prosesor akan menganalisa instruksi – instruksi yang tidak tergantung pada hasil atau data
lainnya untuk membuat penjadwalan yang optimum dalam eksekusi.
• Speculative Execution, dengan modal prediksi cabang dan analisis data, maka prosesor dapat melakukan eksekusi spekulatif terlebih
dahulu sebelum waktunya.

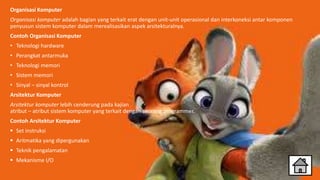

13. Organisasi Komputer
Organisasi komputer adalah bagian yang terkait erat dengan unit-unit operasional dan interkoneksi antar komponen
penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya.
Contoh Organisasi Komputer
• Teknologi hardware
• Perangkat antarmuka
• Teknologi memori
• Sistem memori
• Sinyal – sinyal kontrol
Arsitektur Komputer
Arsitektur komputer lebih cenderung pada kajian
atribut – atribut sistem komputer yang terkait dengan seorang programmer.
Contoh Arsitektur Komputer
 Set instruksi
 Aritmatika yang dipergunakan
 Teknik pengalamatan
 Mekanisme I/O

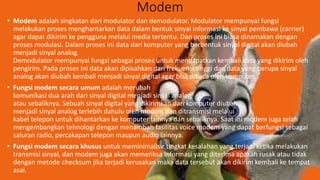

14. Modem
• Modem adalah singkatan dari modulator dan demodulator. Modulator mempunyai fungsi
melakukan proses menghantarkan data dalam bentuk sinyal informasi ke sinyal pembawa (carrier)
agar dapat dikirim ke pengguna melalui media tertentu. Dan proses ini biasa dinamakan dengan
proses modulasi. Dalam proses ini data dari komputer yang berbentuk sinyal digital akan diubah
menjadi sinyal analog.
Demodulator mempunyai fungsi sebagai proses untuk mendapatkan kembali data yang dikirim oleh
pengirim. Pada proses ini data akan dipisahkan dari frekuensi tinggi dan data yang berupa sinyal
analog akan diubah kembali menjadi sinyal digital agar bisa dibaca oleh komputer.
• Fungsi modem secara umum adalah merubah
komunikasi dua arah dari sinyal digital menjadi sinyal analog
atau sebaliknya. Sebuah sinyal digital yang dikirimkan dari komputer diubah
menjadi sinyal analog terlebih dahulu oleh modem dan ditransmisi melalui
kabel telepon untuk dihantarkan ke komputer lainnya dan sebaliknya. Saat ini modem juga telah
mengembangkan tehnologi dengan menambah fasilitas voice modem yang dapat berfungsi sebagai
saluran radio, percakapan telepon maupun audio lainnya.
• Fungsi modem secara khusus untuk meminimalisir tingkat kesalahan yang terjadi ketika melakukan
transmisi sinyal, dan modem juga akan memeriksa informasi yang diterima apakah rusak atau tidak
dengan metode checksum jika terjadi kerusakan maka data tersebut akan dikirim kembali ke tempat
asal.

15. • Modem Internal merupakan perangkat jaringan yang terdapat pada papan ekspansi yang dipasangkan pada slot motherboard.
keuntungan modem ini adalah cara pemasangannya mudah dan harganya relatif lebih murah. Modem internal ini juga dikenal sebagai
On-Board Modem
• Modem eksternal adalah modem yang dipasangkan di luar komputer, biasanya ditancapkan
pada slot USB dan Kabel LAN. Kelebihan dari modem ini adalah dapat dengan mudah dibawa
atau dipindahkan ke tempat lain.
• Modem Kabel yaitu perangkat keras yang menggunakan media kabel sebagai media perantaranya ,
contoh : TV kabel dan jaringan telepon. Jaringan TV kabel ini dapat digunakan untuk koneksi internet
hingga mencapai kecepatan maksimun 27 Mbps untuk download, dan kecepatan upload hingga 2,5 Mbps.
• Modem tanpa kabel, modem ini menggunakan media tanpa kabel untuk perantaranya, contoh : modem GSM, Modem CDMA.
Kekurangan dari modem jenis ini adalah kecepatan dapat melemah jika cuaca di sekitarnya tidak mendukung.
Kelebihannya adalah mudah dibawa dan mudah dipindahkan sesuai keinginan.

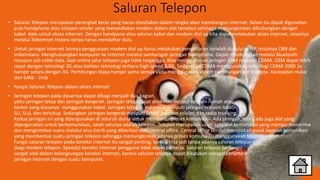

16. Saluran Telepon
• Saluran Telepon merupakan perangkat keras yang harus disediakan dalam rangka akan membangun internet. Selain itu dapat digunakan
pula handphone atau telepon seluler yang menyediakan modem dalam alat tersebut sehingga memungkinkan dihubungkan dengan
kabel data untuk akses internet. Dengan handpone atau saluran kabel dan modem dial up kita dapat melakukan akses internet, misalnya
melalui Telkomnet Instans tanpa harus mendaftar dulu.
• Untuk jaringan internet lainnya penggunaan modem dial up harus melakukan pendaftaran terlebih dahulu ke ISP, misalnya CBN dan
Indoinstans. Menghubungkan komputer ke internet melalui sambungan jaringan handphone. Dapat dihubungkan melalui Bluetooth
maupun usb cable data. Saat online jalur telepon juga tidak terganggu. Bisa menggunakan jaringan GSM maupun CDMA. GSM dapat lebih
cepat dengan teknologi 3G atau bahkan teknologi terbaru high speed 3,5G. Sedangkan CDMA menggunakan teknologi CDMA 2000 1x
hampir setara dengan 3G. Perhitungan biaya hampir sama semua yaitu menggunakan sistem perhitungan per kilobyte. Kecepatan mulai
dari 64kb - 2mb
• Fungsi Saluran Telepon dalam akses internet
• Jaringan telepon pada dasarnya dapat dibagi menjadi dua bagian,
yaitu jaringan tetap dan jaringan bergerak. Jaringan tetap dapat dinikmati melalui telepon rumah atau
kantor yang biasanya menggunakan kabel. Jaringan tetap di Indonesia meliputi jaringan telepon lokal,
SLI, SLJJ, dan tertutup. Sedangkan jaringan bergerak meliputi satelit, telepon seluler, dan radio trunking.
Kedua jaringan ini yang dipergunakan di seluruh dunia untuk membantu proses komunikasi. Ada jaringan, tentu ada juga alat yang
dipergunakan untuk berkomunikasi, salah satunya adalah telepon. Telepon merupakan salah satu alat komunikasi yang mampu menerima
dan mengirimkan suara melalui arus listrik yang diberikan oleh central office. Central office sendiri merupakan pusat layanan komunikasi
yang membentuk suatu jaringan telepon sehingga memungkinkan adanya proses komunikasi menggunakan telepon.
Fungsi saluran telepon pada koneksi internet itu sangat penting, karena bisa jadi tanpa adanya saluran telepon
(bagi modem telepon :Speedy) koneksi internet pengguna tidak dapat berkerja. Saluran telepon berfungsi
sangat vital dalam kelangsungan koneksi internet, karena saluran telepon dapat dikatakan sebagai perantara
jaringan internet dengan suatu komputer.

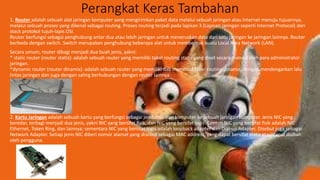

17. Perangkat Keras Tambahan
1. Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya,
melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari
stack protokol tujuh-lapis OSI.
Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router
berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).
Secara umum, router dibagi menjadi dua buah jenis, yakni:
* static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang diset secara manual oleh para administrator
jaringan.
*dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu
lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.
2. Kartu Jaringan adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Jenis NIC yang
beredar, terbagi menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis. Contoh NIC yang bersifat fisik adalah NIC
Ethernet, Token Ring, dan lainnya; sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter. Disebut juga sebagai
Network Adapter. Setiap jenis NIC diberi nomor alamat yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah
oleh pengguna.

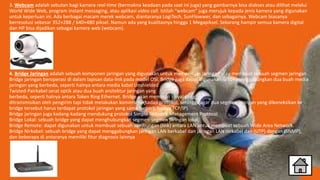

18. 3. Webcam adalah sebutan bagi kamera real-time (bermakna keadaan pada saat ini juga) yang gambarnya bisa diakses atau dilihat melalui
World Wide Web, program instant messaging, atau aplikasi video call. Istilah “webcam” juga merujuk kepada jenis kamera yang digunakan
untuk keperluan ini. Ada berbagai macam merek webcam, diantaranya LogiTech, SunFlowwer, dan sebagainya. Webcam biasanya
berresolusi sebesar 352×288 / 640×480 piksel. Namun ada yang kualitasnya hingga 1 Megapiksel. Sekarang hampir semua kamera digital
dan HP bisa dijadikan sebagai kamera web (webcam).
4. Bridge Jaringan adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan .
Bridge jaringan beroperasi di dalam lapisan data-link pada model OSI. Bridge juga dapat digunakan untuk menggabungkan dua buah media
jaringan yang berbeda, seperti halnya antara media kabel Unshielded
Twisted-Pairkabel serat optik atau dua buah arsitektur jaringan yang
berbeda, seperti halnya antara Token Ring Ethernet. Bridge akan membuat sinyal yang
ditransmisikan oleh pengirim tapi tidak melakukan konversi terhadap protokol, sehingga agar dua segmen jaringan yang dikoneksikan ke
bridge tersebut harus terdapat protokol jaringan yang sama (seperti halnya TCP/IP).
Bridge jaringan juga kadang-kadang mendukung protokol Simple Network Management Protocol
Bridge Lokal: sebuah bridge yang dapat menghubungkan segmen-segmen jaringan lokal.
Bridge Remote: dapat digunakan untuk membuat sebuah sambungan (link) antara LAN untuk membuat sebuah Wide Area Network.
Bridge Nirkabel: sebuah bridge yang dapat menggabungkan jaringan LAN berkabel dan jaringan LAN nirkabel dan (UTP) dengan (SNMP),
dan beberapa di antaranya memiliki fitur diagnosis lainnya

19. UJI KOMPETENSI
1. Berikut ini yang bukan termasuk organisasi computer adalah…
2. Dibawah ini adalah contoh perangkat keras tambahan, kecuali…
3. Modulator dan Demodulator adalah kepanjangan dari…
4. Dibawah ini yang merupakan contoh perangkat keras pendukung adalah…
5. Berikut ini adalah fungsi-fungsi computer, kecuali…

20. SOAL SELANJUTNYA

21. COBA LAGI
