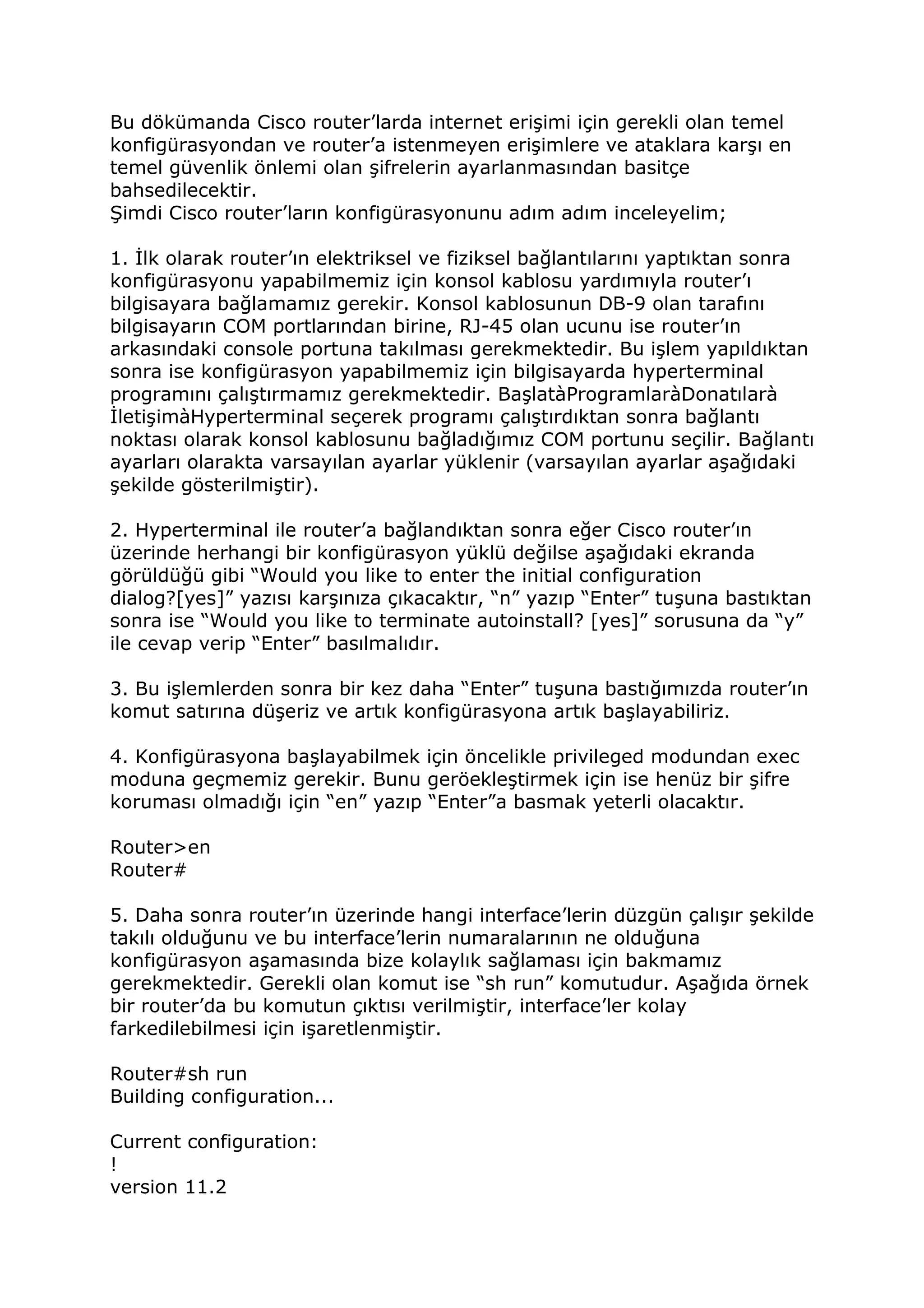

1. Bu dökümanda Cisco router’larda internet erişimi için gerekli olan temel
konfigürasyondan ve router’a istenmeyen erişimlere ve ataklara karşı en
temel güvenlik önlemi olan şifrelerin ayarlanmasından basitçe
bahsedilecektir.
Şimdi Cisco router’ların konfigürasyonunu adım adım inceleyelim;
1. Đlk olarak router’ın elektriksel ve fiziksel bağlantılarını yaptıktan sonra
konfigürasyonu yapabilmemiz için konsol kablosu yardımıyla router’ı
bilgisayara bağlamamız gerekir. Konsol kablosunun DB-9 olan tarafını
bilgisayarın COM portlarından birine, RJ-45 olan ucunu ise router’ın
arkasındaki console portuna takılması gerekmektedir. Bu işlem yapıldıktan
sonra ise konfigürasyon yapabilmemiz için bilgisayarda hyperterminal
programını çalıştırmamız gerekmektedir. BaşlatàProgramlaràDonatılarà
ĐletişimàHyperterminal seçerek programı çalıştırdıktan sonra bağlantı
noktası olarak konsol kablosunu bağladığımız COM portunu seçilir. Bağlantı
ayarları olarakta varsayılan ayarlar yüklenir (varsayılan ayarlar aşağıdaki
şekilde gösterilmiştir).
2. Hyperterminal ile router’a bağlandıktan sonra eğer Cisco router’ın
üzerinde herhangi bir konfigürasyon yüklü değilse aşağıdaki ekranda
görüldüğü gibi “Would you like to enter the initial configuration
dialog?[yes]” yazısı karşınıza çıkacaktır, “n” yazıp “Enter” tuşuna bastıktan
sonra ise “Would you like to terminate autoinstall? [yes]” sorusuna da “y”
ile cevap verip “Enter” basılmalıdır.
3. Bu işlemlerden sonra bir kez daha “Enter” tuşuna bastığımızda router’ın
komut satırına düşeriz ve artık konfigürasyona artık başlayabiliriz.
4. Konfigürasyona başlayabilmek için öncelikle privileged modundan exec
moduna geçmemiz gerekir. Bunu geröekleştirmek için ise henüz bir şifre
koruması olmadığı için “en” yazıp “Enter”a basmak yeterli olacaktır.
Router>en
Router#
5. Daha sonra router’ın üzerinde hangi interface’lerin düzgün çalışır şekilde
takılı olduğunu ve bu interface’lerin numaralarının ne olduğuna
konfigürasyon aşamasında bize kolaylık sağlaması için bakmamız
gerekmektedir. Gerekli olan komut ise “sh run” komutudur. Aşağıda örnek
bir router’da bu komutun çıktısı verilmiştir, interface’ler kolay
farkedilebilmesi için işaretlenmiştir.
Router#sh run
Building configuration...
Current configuration:
!
version 11.2
2. no service password-encryption
no service udp-small-servers
no service tcp-small-servers
!
hostname Router
!
!
ip subnet-zero
!
interface Ethernet0
no ip address
shutdown
!
interface Serial0
no ip address
shutdown
!
interface Serial1
no ip address
shutdown
!
ip classless
!
line con 0
line aux 0
line vty 0 4
login
!
end
Router#
6. Artık konfigürasyon aşamasına geçebiliriz, bunun için de önce
konfigürasyon moduna geçmemiz gereklidir. Bunun içinse “conf t” komutu
kullanılır.
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#
7. Ve Cisco router’ımızı konfigüre etmeye başlıyoruz. Đlk işlem ise
router’ımıza bir isim vermek, “hostname [RouterĐsmi]” komutuyla
router’ımıza isim verebiliriz.
Router(config)#hostname Sirius
Sirius(config)#
3. 8. Şimdi de “enable secret [şifre]” komutu yardımıyla exec moda geçişleri
korumak için router’ımıza bir şifre verelim.
Sirius(config)#enable secret bnet
9. Daha sonraki adım ise Cisco router’ımıza hem uzaktan telnet ile
erişilmesini sağlayan hemde bu bağlantıları daha güvenli olmasını
sağlayan telnet şifresini ayarlamak. Bunun için önce router’a gelen telnet
isteklerine cevap veren router’ın line vty interface’inin konfigürasyonuna
girmeliyiz. Gerekli komut ise “line vty 0 4” dir.
Sirius (config)#line vty 0 4
Sirius(config-line)#
10. Router’ımıza uzaktan telnet ile erişilmesini sağlamak için “login”
komutunu girmemiz yeterlidir. Telnet erişimlerinin bir şifre ile
denetlenmesi için için ise “password [şifre]” komutu ile belirlediğimiz
şifrenin ayarlanması gerekmektedir.
Sirius(config-line)#login
Sirius(config-line)#password telnet
11. Geri kalan konfigürasyonu yapmamız için router’ın line vty
interface’inden çıkmamız gerekir, bunun için ise “exit” yazmamız yeterli
olacaktır.
Sirius(config-line)#exit
Sirius(config)#
12. Sonraki adımda router’ın Serial interface’ini konfigüre etmemiz gerekli
bunun içinde komut satırında “int ser [interface no]” komutuyla konfigüre
etmek istediğimiz interface’in altına girmeliyiz.
Sirius(config)#int ser 0
Sirius(config-if)#
13. Cisco router’larda ilk açılışta tüm interface’ler kapalı(shutdown) olarak
bulunmaktadır, dolayısıyla ilk önce interface’i “no shut” komutuyla
açmamız gerekir.
Sirius(config-if)#no shut
14. Şimdi de sıra IP adresi vermeye geldi, bu işlemi de “ip address [IP
adresi] [subnet mask]” komutuyla yapabiliriz.
Sirius(config-if)#ip address 10.0.0.1 255.255.255.0
15. Serial interface altında yapacağımız konfigürasyonu tamamladık, artık
4. tekrar “exit” komutuyla konfigürasyon moduna dönmemiz gerekir. (Not:
Bu konfigürasyonda encapsulation olarak Cisco router’larda varsayılan
HDLC kullandık, eğer PPP veya frame-relay gibi daha farklı bir
encapsulation kullanmamız gerekseydi, interface altına daha farklı
komutlarda girmemiz gerekecekti, bu komutlar ileride anlatılacak.
Sirius(config-if)#exit
Sirius(config)#
16. Paketlerin gidecekleri yere nereden gideceklerini de belirtmemiz
gerekir, bunun için de bir yönlendirme(routing) komutu yazmalıyız.
Yönlendirmeyi “ip route 0.0.0.0 0.0.0.0 serial [interface no]” komutuyla
yapabiliriz.
Sirius(config)#ip route 0.0.0.0 0.0.0.0 serial 0
17. Artık Cisco router internet üzerinden ulaşılabilecek hale gelmiş oldu,
dolayısıyla daha ilerideki bölümlerde anlatılacak olan ayrıntılı
konfigürasyon bu aşamadan sonra uzaktan erişilerek(telnet) yapılabilir.
Artık konfigürasyon modundan “end” komutuyla çıkabiliriz.
Sirius(config)#end
Sirius#
18. Konfigürasyonu tamamlamış bulunuyoruz, fakat henüz bunu router’a
kaydetmediğimiz için router herhangi bir sebeple kapanıp açıldığı zaman
yaptığımız konfigürasyon silinecektir, bu sebeple konfigürasyonu router’ın
belleğine kaydetmemiz gerekir. Fakat bunu yapmadan önce bir eksik olup
olmadığını konfigürasyonu “sh run” komutuyla bir kere daha kontrol
etmekte fayda vardır.
Sirius#sh run
Building configuration...
Current configuration:
!
version 11.2
no service password-encryption
no service udp-small-servers
no service tcp-small-servers
!
hostname Sirius
!
enable secret 5 $1$9Ls4$LWi2LI8g5aAaFN3KAmRed/
!
ip subnet-zero
!
interface Ethernet0
5. no ip address
shutdown
!
interface Serial0
ip address 10.0.0.1 255.255.255.0
no fair-queue
!
interface Serial1
no ip address
shutdown
!
ip classless
ip route 0.0.0.0 0.0.0.0 Serial0
!
line con 0
line aux 0
line vty 0 4
password telnet
login
!
end
19. Router konfigürasyonunu da kontrol edip eksik olmadığından emin
olduktan sonra konfigürasyonu “wr mem” komutuyla router’ın belleğine
kaydedebiliriz.
Sirius#wr mem
Building configuration...
[OK]
Sirius#
20. Eğer router daha önceden kullanılan ve dolayısıyla üzerinde bir
konfigürasyon kayıtlı olan bir router ise 2. maddede anlatılanlar yerine
aşağıdaki gibi bir ekranla karşılaşılır, bu durumda “Enter” tuşuna basmak
komut satırına geçmek için yeterlidir.
21. privileged moda geçmek için “Enter” tuşuna bastığımızda yüksek
ihtimalle bir şifre ayarlandığı için bize şifre soracaktır. Şifreyi girdikten
sonra ancak privileged moda geçebiliriz.
Sirius>en
Password:
Sirius#
22. Konfigürasyon tamamlandıktan ve kaydedildikten sonra, başka
birisinin router’a konsoldan bağlandığı zaman privileged moda geçmek için
tekrar şifre girmesi için “exit” komutuyla router’ın komut satırından
6. çıkmamız gerekmektedir. Bu komut girildikten sonra göreceğimiz ekran
aşağıdakii gibi olacaktır.
Frame Relay Konfigürasyonu
23. Eğer Cisco Router’ımıza bağlayacağımız data devre bir frame-relay ise
konfigürasyonun ilk kısmı aynı kalmakla beraber 12. adımdan itibaren
anlatılan serial interface konfigürasyonunda bazı değişiklikler yapmalıyız.
“int ser 0” yazarak interface satırına geçtikten sonra “no shut” ile
interface’i açıp devre frame-relay olduğu için “encapsulation frame-relay
ietf” komutunu giememiz gerekiyor.
Sirius(config)#int ser 0
Sirius(config-if)#no shut
Sirius(config-if)#encapsulation frame-relay ietf
24. Daha sonra ise frame-relay lmi-type’ını (ansi, q933a, cisco)
belirlememiz lazım, genellikle (TTNet devrelerinde kesinlikle) ansi olarak
ayarlanır. Bu işlem “frame-relay lmi-type ansi” komutuyla gerçekleştirilir.
Sirius(config-if)#frame-relay lmi-type ansi
25. Frame-relay bağlantısını sonlandırabilmemiz için ise serial interface’in
altına “int ser 0.1(interfaceNo.1) point” komutuyla bir tane sub-interface
açmamız gerekir.
Sirius(config)#int ser 0.1 point
Sirius(config-subif)#
26. Frame-relay konfigürasyonunda IP adresini de sub-interface’in altına
girmemiz gerekir, “ip address [IP adresi] [subnet mask]” komutuyla IP
adresini girebiliriz.
Sirius(config-subif)#ip address 10.0.0.1 255.255.255.0
27. Bu aşamada telekom’dan bize verilen dlci numarasının router’a
girilmesi gerekmektedir. Bunu “frame-relay interface-dlci [dlciNo]”
komutuyla gireriz.
Sirius(config-subif)#frame-relay interface-dlci 16
Sirius(config-fr-dlci)#
28. Yukarıda da görüldüğü gibi dlci numarası girildikten sonra komut satırı
dlci konfigürasyonu moduna geçer, bu sebeple “exit” komutuyla normal
konfigürasyon moduna geçmemiz gerekir.
Sirius(config-fr-dlci)#exit
Sirius(config)#
7. 29. Devreyi sub-interface’de sonlandırmamızdan dolayı 16. maddede
anlatıllan yönlendirmeyi de “ip route 0.0.0.0 0.0.0.0 serial [sub-interface
no]” komutuyla sub-interface’e doğru yönlendirmeliyiz.
Sirius(config)#ip route 0.0.0.0 0.0.0.0 serial 0.1
30. Böylece Cisco router’ın frame-relay konfigürasyonunu da yapmış
bundan sonra 17, 18, ve 19. maddelerinde anlatılanları uyguladığımızda
router’ın frame-relay konfigürasyonunu tamamlamış oluruz.
