Les Memòries, tipus i característiques

1. El Maquinari 3:
Les unitats
d’emmagatzematge
• IES Miralcamp
• Professor: Francesc Raga i Roca
– Objectius
• Conèixer l’estructura del maquinari d’un equip
microinformàtic
• L’estudi de la paca base i dels seus components
• El coneixement des memories i dels diferents tipus
• L’estudi de les unitats d’emmagatzematge massiu

2. Les Memòries
• La memòria principal o RAM
(acrònim de Random Access
Memory, Memòria d'Accés
Aleatori) és el lloc on
l'ordinador emmagatzema les
dades d'usuari, del sistema i
aplicacions que s'estan
utilitzant en el moment present.
• La unitat de mesura és el Mega-
bit indica la grandària o
quantitat de dades que es poden
emmagatzemar.
• Exemples: la mida de les
memòries són 32Mb, 64Mb ...
aquestes mides sempre són

3. Les Memòries
• La memòria RAM és
imprescindible per al
funcionament del computador i
s'esborra quan apaguem.
• Com que totes les dades
necessàries per a l'execució de
programes i del sistema han
d'estar carregats a la memòria
per ser executats el rendiment
del computador depèn en gran
mesura de la mida en Mb o Gb
d'aquesta.

4. Les Memòries
• Físicament són petites làmines
fines de materials sintètics
compostes de diversos xips
soldats, cadascuna d'elles es
denomina mòdul.
• Hi ha diferents tipus de
memòries SIMM DIMM o
RIMM entre d'altres que es
diferencien en grandària física,
velocitat d'accés, nombre de
connectors etc. .

5. Les Memòries
• A l'hora d'ampliar la memòria
del nostre ordinador és
important esbrinar el tipus que
tenim, i quant podem ampliar
com a màxim.
• Aquests paràmetres els
estableix el Xipset que estem
fent servir i la placa mare.
• Aquestes dades les podem
trobar en el manual de la placa
que ve quan comprem
l'ordinador.

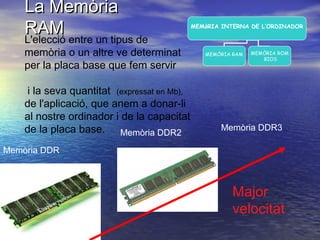

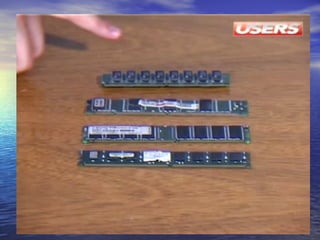

6. La Memòria
RAM
L'elecció entre un tipus de
memòria o un altre ve determinat
per la placa base que fem servir
i la seva quantitat (expressat en Mb),
de l'aplicació, que anem a donar-li
al nostre ordinador i de la capacitat
de la placa base. Memòria DDR2
MEMòRIA INTERNA DE L’ORDINADOR
MEMÒRIA RAM
MEMÒRIA ROM
BIOS
Memòria DDR3
Memòria DDR
Major
velocitat

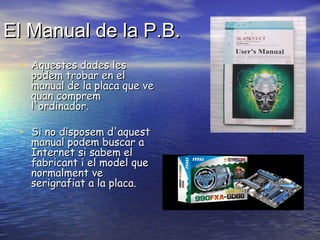

8. El Manual de la P.B.
• Aquestes dades les
podem trobar en el
manual de la placa que ve
quan comprem
l'ordinador.
• Si no disposem d'aquest
manual podem buscar a
Internet si sabem el
fabricant i el model que
normalment ve
serigrafiat a la placa.

9. RANURES DE MEMORIA
• S’anomenen ranures de
memòria al lloc de la
placa on es col.loquen les
memòries. El nombre de
ranures no és fix depèn
de la placa mare.
• A la Fig 5 es mostren 4
ranures agrupades de
dos en dos.
• El nombre de ranures no
és fix depèn de la placa
mare.

10. RANURES DE MEMORIA
• A l'hora de posar la
memòria cal fixar-se en la
forma de la ranura ja que
aquesta s'adapta a la
forma del mòdul, només té
una posició.
• Per treure-les cal accionar
cap enrere en les
pestanyes blanques,
aquestes pestanyes
subjecten la memòria i
impedeixen treure si no es
retiren.

13. La Memòria
• En un ordinador hi ha
una jerarquia, atenent
al temps d'accés i a la
capacitat ( solen ser
factors oposats per raons
econòmiques i també físiques)
• Registres del processador
– Interaccionen amb la CPU
constantment
– Temps d'accés molt xicotet
– Capacitat mínima
(normalment igual a la paula
del micro)
(jerarquia)

14. La Memòria
• Registres intemitjos
– Pas intermig entre el mico i la
memòria
– Temps d'accés molt xicotet
• Memòries Cau
– Unitats de xicoteta capacitat i
de dos o tres nivells ( L1, L2,
L3 )
– Temps d'accés molt xicotet
– Molt Cara, integrada en
l’interior de microprocessador
– De 6 a 7 vegades mès ràpida
que la memòria central
(jerarquia)

15. La Memòria
• Memòria central o
principal
– Estan els programes i
les dades
– La CPU llig i escriu les
dades amb menys
freqüència que en les
anteriors
– Temps d'accés realment
ràpid i gran capacitat
(jerarquia)

16. La Memòria
(jerarquia)
• Memòria intermitja (buffer memory)
– Certa quantitat de memòria usada per a amtenir dades per a
processos que ho mecessiten
– Permet que dispositius del sistema i processos operen
independentment
– Eviten bloquejos o retards
– Exemples : disc dur , cd, dvd etc.

17. La Memòria
(jerarquia)
• Memòries de massa o auxiliars
– Estan en dispositius externs a l’ordinador
(disc dur , cd-rom DVD etc.)
– S’arxiven programes i dades
– Temps d'accés molt lent i gran capacitat
– Es poden usar com a suport de la memòria Ram en el cas de
ser aquesta insuficient (memoria virtual)
• Memòria Virtual:
– És una memòria simulada en el disc dur que s’utilitza quan el
microprocessador no en teu prou amb la memòria RAM

19. Classificació de les memòries d'accés
aleatori
• Memories RAM (Random Acces Memory)
– Es poden llegir i escriure
• Tipus
– Estàtiques
• SRAM (static Ram)
• Cèl·lula basada en un biestable
– Dinamiques
• Celules basades en la carrega d’un condensador
• Necessiten circuits de refresc per a mantenir la informació
• Mes lenta que la Sram

20. Classificació de les memòries d'accés
aleatori
•
•
–
Memories Rom (Read Only Memory)
Sols es poden llegir
Tipus
a) ROM : Informació gravada en fàbrica , programades per màscara
b) PROM o ROM : programable un sola vegada
-
Matriu de díodes que es pot destruir aplicat una rtensió de
fàbrica ix amb uns i es trenquen les unions on volem un 0
c) EPROM o EEROM
-
Estan en la frontera entre les Ram i les ROM
No son volàtils
Tambe anomenades NYRAM (no volàtil RAM)

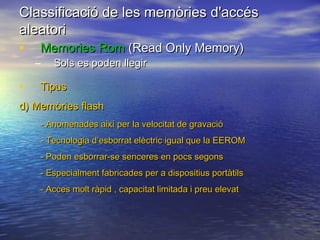

21. Classificació de les memòries d'accés
aleatori
•
•
–
Memories Rom (Read Only Memory)
Sols es poden llegir
Tipus
d) Memòries flash
- Anomenades així per la velocitat de gravació
- Tecnologia d’esborrat elèctric igual que la EEROM
- Poden esborrar-se senceres en pocs segons
- Especialment fabricades per a dispositius portàtils
- Acces molt ràpid , capacitat limitada i preu elevat

22. Memòries Flash
Les memòries flash són de caràcter no volàtil, és a dir, la
informació que emmagatzema no es perd quan es
desconnecta del corrent, la informació s'emmagatzema
mitjançant tecnologia elèctrica. Els pendrive són targetes
amb un connector USB.

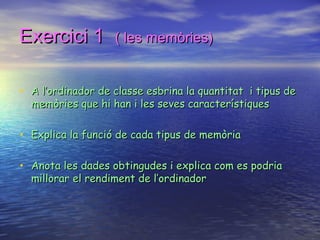

24. Exercici 1
( les memòries)
• A l’ordinador de classe esbrina la quantitat i tipus de
memòries que hi han i les seves característiques
• Explica la funció de cada tipus de memòria
• Anota les dades obtingudes i explica com es podria
millorar el rendiment de l’ordinador

25. Exercici 2
( les memòries)
• Realitza els passos de la diapositiva següent per a
l'optimització de la memòria d’un ordinador

26. Exercici 2: realitza en l'ordinador les explicacions del vídeo

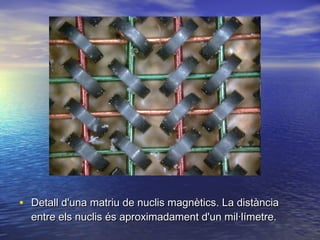

31. • Detall d'una matriu de nuclis magnètics. La distància
entre els nuclis és aproximadament d'un mil·límetre.

32. Mòduls de memòria RAM
• Els mòduls de memòria RAM són targetes de circuit imprès que
•
•
•
tenen soldats circuits integrats de memòria DRAM per una o dues
cares.
La implementació DRAM es basa en una topologia de circuit elèctric
que permet assolir densitats elevades de memòria per quantitat de
transistors.
Els mòduls tenen un integrat que permeten la identificació del
mateixos davant l'ordinador per mitjà del protocol de comunicació
SPD.
La connexió es realitza per mitjà d'un àrea de pins adeqüada del
circuit imprès, que permeten que el mòdul en ser instal·lat en un
sòcol apropiat de la placa base, tingue bona connexió elèctrica amb
els controladors de memòria i les fonts d'alimentació.

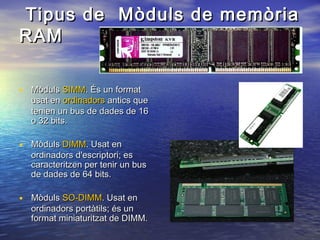

33. Tipus de Mòduls de memòria
RAM
• Mòduls SIMM. És un format
usat en ordinadors antics que
tenien un bus de dades de 16
o 32 bits.
• Mòduls DIMM. Usat en
ordinadors d'escriptori; es
caracteritzen per tenir un bus
de dades de 64 bits.
• Mòduls SO-DIMM. Usat en
ordinadors portàtils; és un
format miniaturitzat de DIMM.

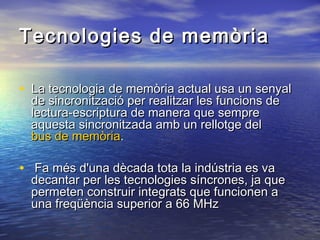

34. Tecnologies de memòria
• La tecnologia de memòria actual usa un senyal
de sincronització per realitzar les funcions de
lectura-escriptura de manera que sempre
aquesta sincronitzada amb un rellotge del
bus de memòria.
• Fa més d'una dècada tota la indústria es va
decantar per les tecnologies síncrones, ja que
permeten construir integrats que funcionen a
una freqüència superior a 66 MHz

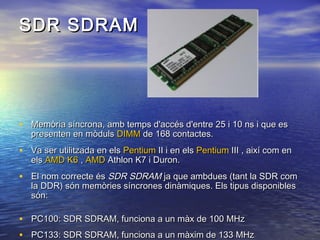

35. SDR SDRAM
• Memòria síncrona, amb temps d'accés d'entre 25 i 10 ns i que es
presenten en mòduls DIMM de 168 contactes.
• Va ser utilitzada en els Pentium II i en els Pentium III , així com en
els AMD K6 , AMD Athlon K7 i Duron.
• El nom correcte és SDR SDRAM ja que ambdues (tant la SDR com
la DDR) són memòries síncrones dinàmiques. Els tipus disponibles
són:
• PC100: SDR SDRAM, funciona a un màx de 100 MHz
• PC133: SDR SDRAM, funciona a un màxim de 133 MHz

36. DDR SDRAM
• Memòria síncrona, envia les dades dues vegades per cada cicle de
•
rellotge. D'aquesta manera treballa al doble de velocitat del bus del
sistema, sense necessitat d'augmentar la freqüència de rellotge.
Es presenta en mòduls DIMM de 184 contactes en el cas
d'ordinador d'escriptori i en mòduls de 144 contactes per als
ordinadors portàtils. Els tipus disponibles són:
•
•
•
PC2100 o DDR 266: funciona a un màxim de 133 MHz
PC2700 o DDR 333: funciona a un màxim de 166 MHz
PC3200 o DDR 400: funciona a un màxim de 200 MHz

37. DDR2 SDRAM
• Les memòries DDR 2 són una millora de
•
les memòries DDR (Double Data Rate),
Permeten que la memòria intermèdia
d'entrada / sortida treballe al doble de la
freqüència del nucli, permetent que
durant cada cicle de rellotge es realitzin
quatre transferències.
• Es presenten en mòduls DIMM de 240
contactes. Els tipus disponibles són:
•
•
•
•
•
PC2-4200 o DDR2-533: fins 533 MHz
PC2-5300 o DDR2-667: fins 667 MHz
PC2-6400 o DDR2-800: fins 800 MHz
PC2-8600 o DDR2-1066: fins 1066 MHz
PC2-9000 o DDR2-1200: fins 1200 MHz

38. DDR3
SDRAM
• Les memòries DDR 3 són una millora de les memòries DDR 2,
proporcionen significants millores en el rendiment en nivells de baix
voltatge, el que comporta un baix consum.
• Els mòduls DIMM DDR 3 tenen 240 pins, el mateix nombre que DDR 2,
però, els DIMMs són físicament incompatibles, a causa d'una ubicació
diferent de l'osca. Els tipus disponibles són:
• PC3-8600 o DDR3-1066: funciona a un màxim de 1066 MHz
• PC3-10.600 o DDR3-1333: funciona a un màxim de 1333 MHz
• PC3-12800 o DDR3-1600: funciona a un màxim de 1600 MHz

39. Termes tècnics de memoria
• Temps d’acces (Acces time)
– Temps transcorregut des de que la memòria rep la petició de
dades, fins que finalitza le seva entrega
– Es mesura en ns. A menor valor major velocitat
• Latència (Cas Latency)
– Num de cicles de rellotge (de CPU) per a que les dades
comencen a eixir de la RAM a partir de la sol·licitud de la CPU
– A menor valor més ràpida és la la memòria

40. Exercici 3
( les memòries)
• Busca per Internet i explica els conceptes
– EEC (error correcting code)
– Parity
• Busca en l’ordinador de classe les característiques
SPD dels mòduls de Ram i adjunta-les com a
diapositiva
