SQL実践入門Night(https://connpass.com/event/72272/)での発表資料です。

1. Transparent Data Encryption for PostgreSQL
TDEで透過的暗号化
@furandon_pig
SQL実践入門Night
2018/01/24(Wed)

2. じこしょうかい
三ツ星アザ
ーズ

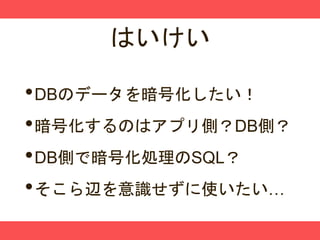

3. はいけい
•DBのデータを暗号化したい！
•暗号化するのはアプリ側？DB側？
•DB側で暗号化処理のSQL？
•そこら辺を意識せずに使いたい…

4. そこで
TDE(Transparent Data Encryption)
ですよ！

5. きょうのないよう
•PostgreSQLのTDEモジュールのお話
•NECがOSSとして公開しています
•http://jpn.nec.com/tdeforpg/
•TDE=Transparent Data Encryption
•設定方法と使い方の簡単な紹介
•ただ、ちょっと前に調べた内容なので、現状と違
いがあるかも…

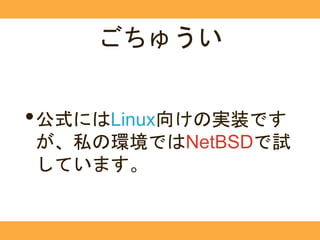

6. ごちゅうい
•公式にはLinux向けの実装です
が、私の環境ではNetBSDで試
しています。

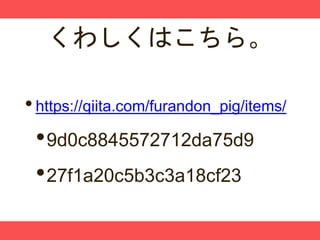

7. くわしくはこちら。
•https://qiita.com/furandon_pig/items/
•9d0c8845572712da75d9
•27f1a20c5b3c3a18cf23

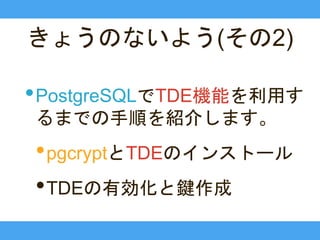

8. きょうのないよう(その2)
•PostgreSQLでTDE機能を利用す
るまでの手順を紹介します。
•pgcryptとTDEのインストール
•TDEの有効化と鍵作成

9. インストールする

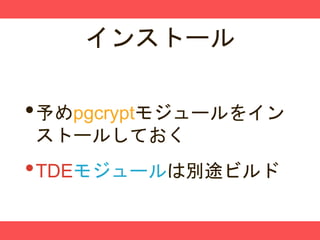

10. インストール
•予めpgcryptモジュールをイン
ストールしておく
•TDEモジュールは別途ビルド

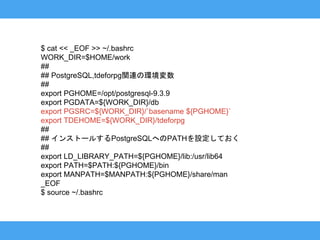

11. $ cat << _EOF >> ~/.bashrc
WORK_DIR=$HOME/work
##
## PostgreSQL,tdeforpg関連の環境変数
##
export PGHOME=/opt/postgresql-9.3.9
export PGDATA=${WORK_DIR}/db
export PGSRC=${WORK_DIR}/`basename ${PGHOME}`
export TDEHOME=${WORK_DIR}/tdeforpg
##
## インストールするPostgreSQLへのPATHを設定しておく
##
export LD_LIBRARY_PATH=${PGHOME}/lib:/usr/lib64
export PATH=$PATH:${PGHOME}/bin
export MANPATH=$MANPATH:${PGHOME}/share/man
_EOF
$ source ~/.bashrc

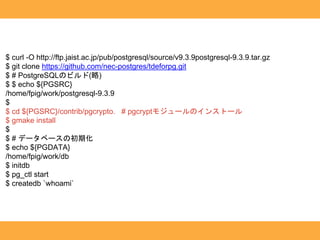

12. $ curl -O http://ftp.jaist.ac.jp/pub/postgresql/source/v9.3.9postgresql-9.3.9.tar.gz
$ git clone https://github.com/nec-postgres/tdeforpg.git
$ # PostgreSQLのビルド(略)
$ $ echo ${PGSRC}
/home/fpig/work/postgresql-9.3.9
$
$ cd ${PGSRC}/contrib/pgcrypto. # pgcryptモジュールのインストール
$ gmake install
$
$ # データベースの初期化
$ echo ${PGDATA}
/home/fpig/work/db
$ initdb
$ pg_ctl start
$ createdb `whoami`

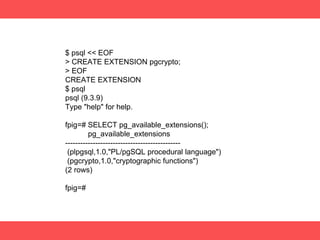

13. $ psql << EOF
> CREATE EXTENSION pgcrypto;
> EOF
CREATE EXTENSION
$ psql
psql (9.3.9)
Type "help" for help.
fpig=# SELECT pg_available_extensions();
pg_available_extensions
----------------------------------------------
(plpgsql,1.0,"PL/pgSQL procedural language")
(pgcrypto,1.0,"cryptographic functions")
(2 rows)
fpig=#

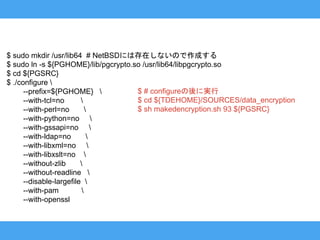

14. $ sudo mkdir /usr/lib64 # NetBSDには存在しないので作成する
$ sudo ln -s ${PGHOME}/lib/pgcrypto.so /usr/lib64/libpgcrypto.so
$ cd ${PGSRC}
$ ./configure
--prefix=${PGHOME}
--with-tcl=no
--with-perl=no
--with-python=no
--with-gssapi=no
--with-ldap=no
--with-libxml=no
--with-libxslt=no
--without-zlib
--without-readline
--disable-largefile
--with-pam
--with-openssl
$ # configureの後に実行
$ cd ${TDEHOME}/SOURCES/data_encryption
$ sh makedencryption.sh 93 ${PGSRC}

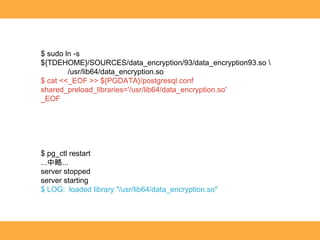

15. $ sudo ln -s
${TDEHOME}/SOURCES/data_encryption/93/data_encryption93.so
/usr/lib64/data_encryption.so
$ cat <<_EOF >> ${PGDATA}/postgresql.conf
shared_preload_libraries='/usr/lib64/data_encryption.so'
_EOF
$ pg_ctl restart
...中略...
server stopped
server starting
$ LOG: loaded library "/usr/lib64/data_encryption.so"

16. TDEを有効化して
DBにアクセスしてみる

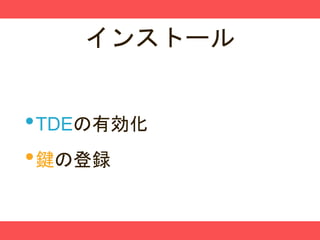

17. インストール
•TDEの有効化
•鍵の登録

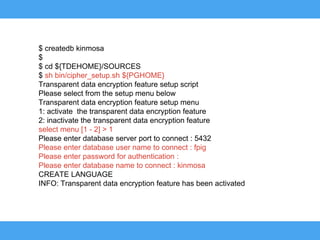

18. $ createdb kinmosa
$
$ cd ${TDEHOME}/SOURCES
$ sh bin/cipher_setup.sh ${PGHOME}
Transparent data encryption feature setup script
Please select from the setup menu below
Transparent data encryption feature setup menu
1: activate the transparent data encryption feature
2: inactivate the transparent data encryption feature
select menu [1 - 2] > 1
Please enter database server port to connect : 5432
Please enter database user name to connect : fpig
Please enter password for authentication :
Please enter database name to connect : kinmosa
CREATE LANGUAGE
INFO: Transparent data encryption feature has been activated

19. $ cd ${TDEHOME}/SOURCES
$ sh bin/cipher_key_regist.sh ${PGHOME}
=== Database connection information ===
Please enter database server port to connect : 5432
Please enter database user name to connect : fpig
Please enter password for authentication :
Please enter database name to connect : kinmosa
=== Regist new cipher key ===
Please enter the new cipher key : ※「kokeshi」と入力した
Please retype the new cipher key : ※「kokeshi」入力した
Please enter the algorithm for new cipher key : aes
Are you sure to register new cipher key(y/n) : y
cipher_key_enable_log
-----------------------
t
(1 row)

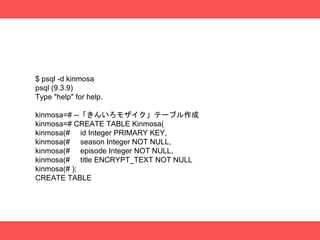

20. $ psql -d kinmosa
psql (9.3.9)
Type "help" for help.
kinmosa=# --「きんいろモザイク」テーブル作成
kinmosa=# CREATE TABLE Kinmosa(
kinmosa(# id Integer PRIMARY KEY,
kinmosa(# season Integer NOT NULL,
kinmosa(# episode Integer NOT NULL,
kinmosa(# title ENCRYPT_TEXT NOT NULL
kinmosa(# );
CREATE TABLE

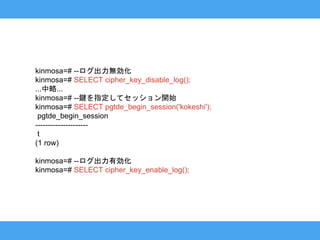

21. kinmosa=# --ログ出力無効化
kinmosa=# SELECT cipher_key_disable_log();
...中略...
kinmosa=# --鍵を指定してセッション開始
kinmosa=# SELECT pgtde_begin_session('kokeshi');
pgtde_begin_session
---------------------
t
(1 row)
kinmosa=# --ログ出力有効化
kinmosa=# SELECT cipher_key_enable_log();

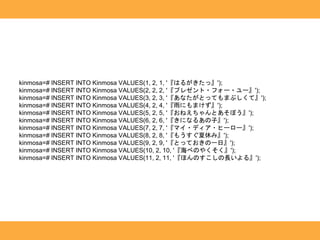

22. kinmosa=# INSERT INTO Kinmosa VALUES(1, 2, 1, '『はるがきたっ』');
kinmosa=# INSERT INTO Kinmosa VALUES(2, 2, 2, '『プレゼント・フォー・ユー』');
kinmosa=# INSERT INTO Kinmosa VALUES(3, 2, 3, '『あなたがとってもまぶしくて』');
kinmosa=# INSERT INTO Kinmosa VALUES(4, 2, 4, '『雨にもまけず』');
kinmosa=# INSERT INTO Kinmosa VALUES(5, 2, 5, '『おねえちゃんとあそぼう』');
kinmosa=# INSERT INTO Kinmosa VALUES(6, 2, 6, '『きになるあの子』');
kinmosa=# INSERT INTO Kinmosa VALUES(7, 2, 7, '『マイ・ディア・ヒーロー』');
kinmosa=# INSERT INTO Kinmosa VALUES(8, 2, 8, '『もうすぐ夏休み』');
kinmosa=# INSERT INTO Kinmosa VALUES(9, 2, 9, '『とっておきの一日』');
kinmosa=# INSERT INTO Kinmosa VALUES(10, 2, 10, '『海べのやくそく』');
kinmosa=# INSERT INTO Kinmosa VALUES(11, 2, 11, '『ほんのすこしの長いよる』');

23. kinmosa=# SELECT * FROM Kinmosa ;
id | season | episode | title
----+--------+---------+--------------------------------
1 | 2 | 1 | 『はるがきたっ』
2 | 2 | 2 | 『プレゼント・フォー・ユー』
3 | 2 | 3 | 『あなたがとってもまぶしくて』
4 | 2 | 4 | 『雨にもまけず』
5 | 2 | 5 | 『おねえちゃんとあそぼう』
6 | 2 | 6 | 『きになるあの子』
7 | 2 | 7 | 『マイ・ディア・ヒーロー』
8 | 2 | 8 | 『もうすぐ夏休み』
9 | 2 | 9 | 『とっておきの一日』
10 | 2 | 10 | 『海べのやくそく』
11 | 2 | 11 | 『ほんのすこしの長いよる』
(11 rows)

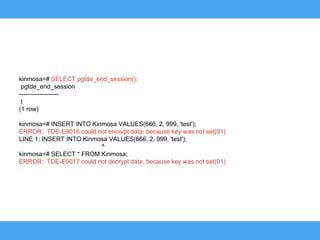

24. kinmosa=# SELECT pgtde_end_session();
pgtde_end_session
-------------------
t
(1 row)
kinmosa=# INSERT INTO Kinmosa VALUES(666, 2, 999, 'test');
ERROR: TDE-E0016 could not encrypt data, because key was not set(01)
LINE 1: INSERT INTO Kinmosa VALUES(666, 2, 999, 'test');
^
kinmosa=# SELECT * FROM Kinmosa;
ERROR: TDE-E0017 could not decrypt data, because key was not set(01)

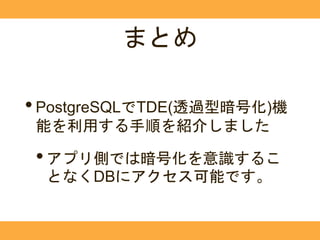

25. まとめ
•PostgreSQLでTDE(透過型暗号化)機
能を利用する手順を紹介しました
•アプリ側では暗号化を意識するこ
となくDBにアクセス可能です。
