tablas de amperaje

1. 16-JULIO-2007 81
H.P. KW
CONSUMO
FUSIBLES
BREAKER
CONSUMO
FUSIBLES
BREAKER
CONSUMO
FUSIBLES
BREAKER
CONSUMO
FUSIBLES
BREAKER
CONSUMO
FUSIBLES
BREAKER
CONSUMO
FUSIBLES
BREAKER
1/6 0.12 4.4 8 16 2.4 4 6 2.2 4 6
1/4 0.19 5.8 10 16 3.2 6 8 2.9 6 10
1/3 0.25 7.2 16 20 4 8 10 3.6 8 10
1/2 0.37 9.8 20 25 5.4 10 16 4.9 10 16 2.4 4 6 2.2 4 6 1.1 2 4
3/4 0.56 13.8 25 40 7.6 16 20 6.9 16 20 3.5 6 10 3.2 6 10 1.6 4 4
1 0.75 16 32 40 8.8 16 25 8 16 20 4.6 8 16 4.2 8 10 2.1 4 6
1.5 1.12 20 40 50 11 20 32 10 20 25 6.6 16 16 6 10 16 3 6 10
2 1.49 24 50 63 13.2 25 32 12 25 32 7.5 16 20 6.8 16 20 3.4 6 10
3 2.24 34 63 82 18.7 32 50 17 32 40 10.6 20 25 9.6 20 25 4.8 8 16
5 3.73 56 100 150 30.8 63 82 28 50 82 16.7 32 40 15.2 32 40 7.6 16 20
7.5 5.60 80 160 200 44 80 125 40 80 100 24.2 40 63 22 40 63 11 20 32
10 7.46 100 200 250 55 100 150 50 100 125 30.8 50 80 28 50 80 14 25 40
15 11.2 131 250 350 72 125 200 65.7 125 175 46.2 80 125 42 80 125 21 40 63
20 14.9 59.4 100 150 54 100 150 27 50 82
25 18.7 74.8 160 200 68 125 175 34 63 100
30 22.4 88 160 225 80 160 200 40 80 100
40 29.8 114 200 300 104 200 300 52 100 150
50 37.3 143 250 400 130 250 300 65 125 175
60 44.8 169 315 500 154 315 400 77 160 200
75 56.0 211 400 630 192 400 500 96 200 250
100 74.6 273 500 800 248 500 630 124 250 300
125 93.3 343 600 1000 312 630 800 156 315 400
150 112 396 800 1000 360 630 1000 180 315 500
200 149 528 1000 1500 480 1000 1200 240 500 600
250 187 302 630 800
300 224 361 630 1000
350 261 414 800 1000
400 298 477 1000 1200
450 336 515 1000 1600
500 373 590 1000 1600

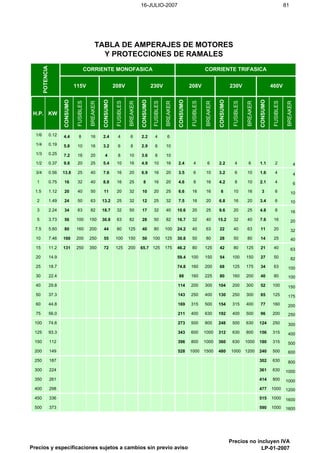

TABLA DE AMPERAJES DE MOTORES
Y PROTECCIONES DE RAMALES
POTENCIA
CORRIENTE MONOFASICA CORRIENTE TRIFASICA
115V 208V 230V 208V 230V 460V
Precios y especificaciones sujetos a cambios sin previo aviso
Precios no incluyen IVA
