Tabel perhitungan bar
- 1. Sudut
Sudu
Jalan
Q
[l/m]
Ps
[mH2O]
Pd
[mH2O]
Torsi
[Nm]
Kecepatan
Sudut
[rpm]
Arus
Eksitasi
[Ampere]
Posisi
Beban
H
[mH2O]
NH
[Watt]
NT
[Watt]
Effisiensi
[%]
Unit
Kecepatan
Unit
Debit
Unit
Torsi
Unit
Daya
23,5°
56 1,6 1,2 0,5 1150 0 0 0,40 219,699 60,203 27,40 372,75 0,8428 145,09 5662,612
56 1,9 1,2 2,9 1050 0,18 1-1-0 0,70 384,474 318,812 82,92 257,27 1,1149 480,88 12953,263
56 2,1 1,2 7,2 950 0,18 2-1-1 0,90 494,323 716,148 144,87 205,28 1,2642 928,60 19958,656
56 2,3 1,2 18 850 0,18 2-2-2 1,10 604,173 1601,910 265,14 166,14 1,3976 1899,41 33040,101
56 2,4 1,2 28,5 750 0,2 3-3-2 1,20 659,098 2237,963 339,55 140,35 1,4597 2756,78 40511,023
54 2,75 1,2 39,5 650 0,23 4-3-3 1,55 820,930 2688,173 327,45 107,03 1,5997 2958,04 33147,583
54 2,95 1,2 51 550 0,27 4-4-4 1,75 926,856 2936,835 316,86 85,23 1,6998 3382,75 30186,638
54 3,2 1,2 62,3 450 0,35 5-5-4 2,00 1059,264 2935,265 277,10 65,23 1,8172 3615,73 24694,175
32,5°
64 1,95 1,2 0,6 1140 0 0 0,75 470,784 71,615 15,21 269,85 1,3189 92,86 2623,633
64 2,05 1,2 2,5 1040 0,2 1-1-0 0,85 533,555 272,220 51,02 231,25 1,4040 341,40 8265,781
64 2,1 1,2 11,2 940 0,2 2-1-1 0,90 564,941 1102,282 195,11 203,12 1,4448 1444,49 30719,990
64 2,25 1,2 28,2 840 0,22 2-2-2 1,05 659,098 2480,134 376,29 168,05 1,5605 3117,44 54850,855
64 2,5 1,2 45 740 0,26 3-3-2 1,30 816,026 3486,510 427,25 133,05 1,7364 4017,98 55971,657
64 2,7 1,2 58 640 0,3 4-3-3 1,50 941,568 3886,464 412,77 107,12 1,8652 4488,23 50339,632
64 3 1,2 73 540 0,37 4-4-4 1,80 1129,882 4127,274 365,28 82,51 2,0432 4707,48 40667,439
64 3,2 1,2 91 440 0,38 5-5-4 2,00 1255,424 4192,188 333,93 63,78 2,1537 5281,41 35268,585
13,25°
32 2 1,2 0,4 1160 0 0 0,80 251,085 48,581 19,35 265,87 0,6811 58,04 1615,556
32 2,1 1,2 0,8 1060 0,18 1-1-0 0,90 282,470 88,786 31,43 229,05 0,7224 103,18 2474,406
32 2,5 1,2 2,7 960 0,12 2-1-1 1,30 408,013 271,382 66,51 172,61 0,8682 241,08 4356,713
32 2,8 1,2 3 860 0,12 2-2-2 1,60 502,170 270,126 53,79 139,38 0,9632 217,64 3175,987
32 3 1,2 8,4 760 0,13 3-3-2 1,80 564,941 668,405 118,31 116,13 1,0216 541,68 6586,021
32 3,1 1,2 14,7 660 0,14 4-3-3 1,90 596,326 1015,799 170,34 98,16 1,0496 898,05 9229,323
32 3,2 1,2 20,3 560 0,16 4-4-4 2,00 627,712 1190,230 189,61 81,18 1,0769 1178,16 10013,319
32 3,3 1,2 26,5 460 0,19 5-5-4 2,10 659,098 1276,293 193,64 65,07 1,1034 1464,76 9979,614
Rata-Rata 159,39 1,3420 1848,38 21928,857

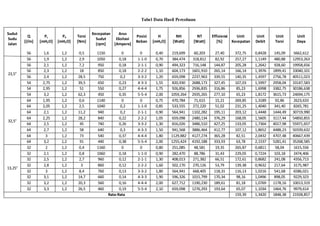

Tabel Data Hasil Percobaan
