1. Дисковые инжекторы

2. Биокомплекс с 2003 г. начал реализацию проектов производства и поставки оборудования для
переработки и утилизации органических отходов.
В настоящее время к указанным направлениям добавилось орошение, выработка биогаза, сжигание
помёта и орошение сельскохозяйственных культур.
О компании
Биокомплекс осуществляет полный перечень инжиниринговых услуг, включая:
• разработку технологических решений;
• рабочее проектирование;
• поставку оборудования со своих складов в Москве;
• монтаж и пуско-наладку оборудования, во всех регионах России и СНГ;
• гарантийное, сервисное обслуживание и ремонт оборудования;
• поставку запасных частей со склада в течение 24 часов.
Биокомплекс введено в эксплуатацию более 480 действующих объектов в России и СНГ

3. Основные решения
Переработка и утилизация навоза и помёта.
Сепараторы. Цеха разделения.
Насосы. Мешалки. Агитаторы.
Дизель-насосные станции.

4. Основные решения
Компостирование навоза и помета
Биогаз. Технология и оборудование
производства.
Шланговые системы
для перекачки и внесения жидкого навоза

5. Основные решения
Технология выращивания
в тепличных комплексах
Системы орошения
Производство подстилки
из жидкого навоза КРС
Переработка пищевых и
Боенских отходов
Перекачка больших объемов
воды

6. Внесение жидких удобрений шланговыми системами
Способы внесения навоза.

7. Инжекторы использующие в качестве рабочего органа лапки стреловидной формы.
Лапочные инжекторы

8. Преимущества:
• Простота конструкции.
• Дешивизна.
• Распространенность данного решения.
Недостатки:
• Высокая энергозатратность.
• Высокая степень обработки почвы.
• Высокая степень износа рабочих органов.
• Неравномерность внесения, неравномерный износ, неравномерность обработки почвы.
• Открытые борозды. Гребень.
• Потери азота и экологическая обстановка.
Преимущества и недостатки лапочных инжекторов

9. Дисковые инжекторы
Возможные типы режущих дисков
WINSKE CYCLONE-1 CYCLONE-2

10. Преимущества дисковых инжекторов
Преимущества:
• Низкая энергозатратность. Требуемая мощность каждой секции на 25% меньше.
• Низкое воздействие на обрабатываемую почву.
• Равномерность внесения, равномерность обработки почвы.
• Закрытые борозды.
• Отсутствие запаха и потерь азота.
• Могут работать на пересеченной местности в тяжелых условиях.
• Высокий удельный показатель вноса.
• Высокая скорость обработки.
• Проще контролировать глубину обработки.

11. WINSKE
Характеристики:
• Один режущий диск 20”.
• Два закрывающих 18” диска.
• Инжекционная труба 2”.
• GPA до 20000 (190 м3/га).
• Скорость прохода до 8 mph (до 12 кмч).
• Минимальное рыхление почвы.
• Минимальный специфический запах.
• Отсутствие гребня.
• Минимальный расход топлива.

12. CYCLONE-1
Характеристики:
• Один режущий диск 22”.
• Два закрывающих 18” диска.
• Инжекционная труба 2”.
• GPA до 7500 (71 м3/га).
• Скорость прохода до 8 mph (до 12 кмч).
• Более взрыхленная почва.
• Более интенсивная потери азота (ок. 5-7%).

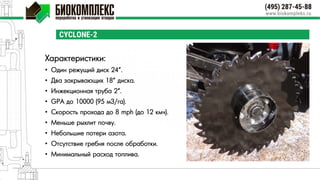

13. CYCLONE-2
Характеристики:
• Один режущий диск 24”.
• Два закрывающих 18” диска.
• Инжекционная труба 2”.
• GPA до 10000 (95 м3/га).
• Скорость прохода до 8 mph (до 12 кмч).
• Меньше рыхлит почву.
• Небольшие потери азота.
• Отсутствие гребня после обработки.
• Минимальный расход топлива.

14. Левая часть поля обработана дисковым инжектором, справа почва обрабатывалась инжектором с
лапками.
Результаты полевых исследований

15. Левая часть поля обработана дисковым инжектором, справа почва обрабатывалась инжектором с
лапками. Отчетливо виден гребень после обработки.
Результаты полевых исследований

16. Диффузор
Устройство
СтупицаЗакрывающие диски Регулировка
Сварная рама из труб квадратного
сечения с секциями, расположенными в
ряд или в шахматном порядке.

17. Лапочные vs дисковые

18. Преимущества дисковых (безлапочных) инжекторов
Преимущества:
• Низкая энергозатратность.
• Низкое воздействие на обрабатываемую почву.
• Равномерность внесения, равномерность обработки почвы.
• Закрытые борозды.
• Отсутствие запаха и потерь азота.
• Могут работать на пересеченной местности в тяжелых условиях.
• Высокий показатель удельного вноса.
• Высокая скорость обработки.

19. Монтаж, ремонт, гарантийное и сервисное обслуживание осуществляется 8-ю
профессиональными бригадами технического сервиса на всей территории РФ.
Бригады технического сервиса

20. Основной склад

21. Сервисные базы Биокомплекс расположены в Москве

22. Спасибо за Внимание!
Дополнительно о нашей Компании, Вы можете ознакомиться на
сайте: www.biokompleks.ru
или по телефону: (495) 287-45-88
