메이커스가 주최한 '디자이너를 위한 3D 프린팅 & 모델링 세미나'의 마지막 세션인 송현균 디자이너의 '소품 디자인과 3D 프린팅' 강연 자료 입니다.

1. www.makersi.com

2. 3D프린팅을 위한
디자인 & 생활소품
아시카 팩토리
디자이너 송현균

3. 발표자 소개
디자이너 송 현 균
SONG Hyun Kyoon
수상 및 대외활동
2014.09 캐논코리아 제품디자인 3D프린팅 공모전 은상 수상
2014.11 포머스팜 3D프린터 나눔 아이디어 공모전 대상
2014.11 경기콘텐츠코리아랩 위키데이 제품디자인 우수상 수상
2015.02 창작자의 날 위키팩처링 3D프린팅 제품 전시 참여
2015.03 3D 프린팅 트렌드 및 케이스 스터디 세미나 참여
경력사항
2002.03-2005.02 경복고 졸업
2005.09-2006.08 ECLOE D’ART MARYSE-ELOY 포트폴리오 과정수료
2006.10-2009.06 ECLOE DES BEAUXARTS DE BORDEAUX 조소과 전공
2012.03-2013.11 WINTECH DESIGN 인테리어 3D 업무 담당
아시카 팩토리

4. 목차
• 3D 시제품 제작과정
• 3D 프린팅을 위한 모델링 TIP
• 3D 프린팅 소재
• 3D 프린팅 생활소품

5. PROTOTYPING PROCESS

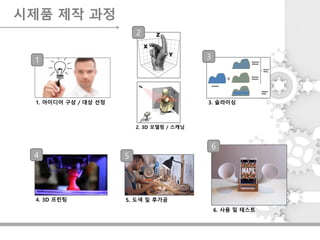

6. 시제품 제작 과정
1. 아이디어 구상 / 대상 선정
2. 3D 모델링 / 스캐닝
3. 슬라이싱
4. 3D 프린팅 5. 도색 및 후가공
6. 사용 및 테스트
1
2
3
4 5
6

7. 3D PRINTING MODELING TIPS

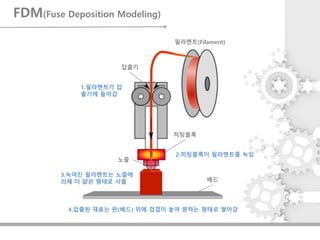

8. FDM(Fuse Deposition Modeling)
필라멘트(Filament)
1.필라멘트가 압
출기에 들어감
2.히팅블록이 필라멘트를 녹임
3.녹여진 필라멘트는 노즐에
의해 더 얇은 형태로 사출
4.압출된 재료는 판(배드) 위에 겹겹이 놓여 원하는 형태로 쌓아감
압출기
노즐
배드
히팅블록

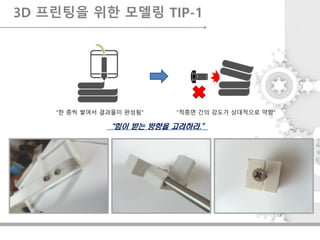

9. 3D 프린팅을 위한 모델링 TIP-1
“힘이 받는 방향을 고려하라.”
“한 층씩 쌓여서 결과물이 완성됨” “적층면 간의 강도가 상대적으로 약함”

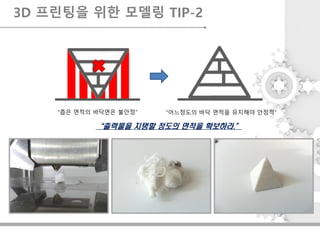

10. “어느정도의 바닥 면적을 유지해야 안정적”“좁은 면적의 바닥면은 불안정”
“출력물을 지탱할 정도의 면적을 확보하라.”
3D 프린팅을 위한 모델링 TIP-2

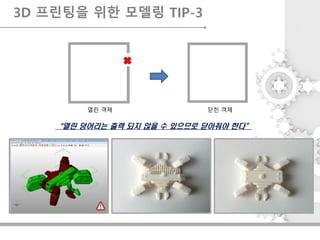

11. 열린 객체 닫힌 객체
“열린 덩어리는 출력 되지 않을 수 있으므로 닫아줘야 한다”
3D 프린팅을 위한 모델링 TIP-3

12. “서포터 필요 없음, 안정적”“서포터 필요, 불안정적”
“서포터가 필요없는 디자인을 하라.”
(가능하면 급경사는 피할것)
3D 프린팅을 위한 모델링 TIP-4

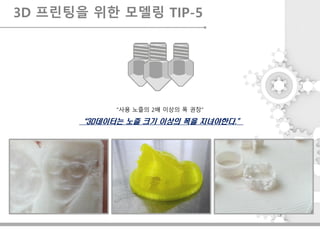

13. “3D데이터는 노즐 크기 이상의 폭을 지녀야한다.”
“사용 노즐의 2배 이상의 폭 권장”
3D 프린팅을 위한 모델링 TIP-5

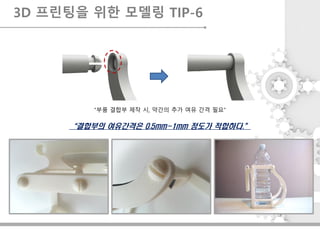

14. “부품 결합부 제작 시, 약간의 추가 여유 간격 필요”
“결합부의 여유간격은 0.5mm~1mm 정도가 적합하다.”
3D 프린팅을 위한 모델링 TIP-6

15. “프린터 출력 크기를 고려한 모델링이 필요”
“대형 출력물은 분할 출력이 필요하다.”
(일반 3D프린터 출력 가능 크기: 10~20cm³)
3D 프린팅을 위한 모델링 TIP-7

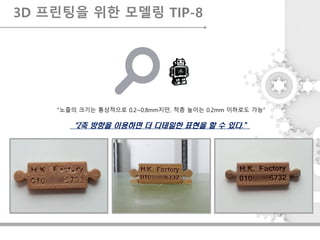

16. “노즐의 크기는 통상적으로 0.2~0.8mm지만, 적층 높이는 0.2mm 이하로도 가능”
3D 프린팅을 위한 모델링 TIP-8
“Z축 방향을 이용하면 더 디테일한 표현을 할 수 있다.”

17. 3D PRINTING MATERIALS

18. 3D 프린팅 소재
•PLA(Poly Lactic Acid)
: 출력 실패율이 낮으며, 출력한 제품을 그대로 테스트, 사용하기에 적합함.
장점 단점
친환경소재(옥수수,사탕수수)
수축이 적음(출력 실패율 ↓)
열에 취약함(50~60℃)
후가공이 힘듦

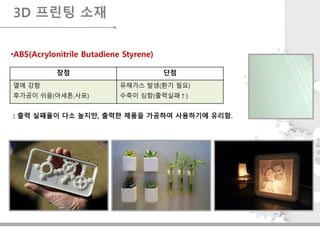

19. 장점 단점
열에 강함
후가공이 쉬움(아세톤,사포)
유해가스 발생(환기 필요)
수축이 심함(출력실패↑)
3D 프린팅 소재
•ABS(Acrylonitrile Butadiene Styrene)
: 출력 실패율이 다소 높지만, 출력한 제품을 가공하여 사용하기에 유리함.

20. 3D 프린팅 소재
그밖의 특수 소재
•구리•목분
- 목분 첨가 혼합물
- 적층방식으로 나무결 표현
- 출력조건에 따라 색,느낌이 다름
- 강도가 약함
- 큰 노즐 사용 권장(0.6mm이상)
- 구리 첨가 혼합물
- 구리의 광택이 남
- 출력 조건은 PLA와 유사

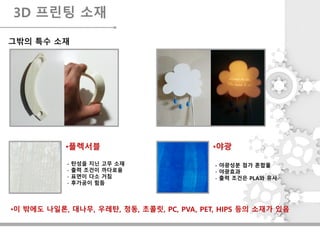

21. •야광
- 야광성분 첨가 혼합물
- 야광효과
- 출력 조건은 PLA와 유사
•플렉서블
- 탄성을 지닌 고무 소재
- 출력 조건이 까다로움
- 표면이 다소 거침
- 후가공이 힘듬
3D 프린팅 소재
그밖의 특수 소재
•이 밖에도 나일론, 대나무, 우레탄, 청동, 초콜릿, PC, PVA, PET, HIPS 등의 소재가 있음

22. 3D PRINTING PRODUCTS

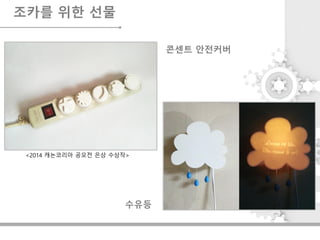

23. 조카를 위한 선물
<2014 캐논코리아 공모전 은상 수상작>
콘센트 안전커버
수유등

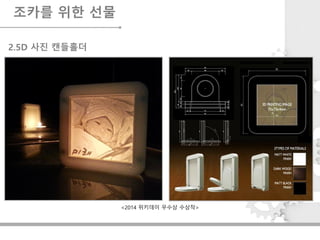

24. 조카를 위한 선물
<2014 위키데이 우수상 수상작>
2.5D 사진 캔들홀더

25. 어머니의 꽃집
패트병 부착형 물뿌리개
자석 부착식 화분

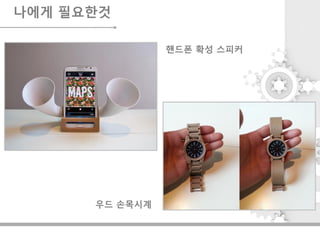

26. 나에게 필요한것
핸드폰 확성 스피커
우드 손목시계

27. 나에게 필요한것
2.5D 사진 목걸이

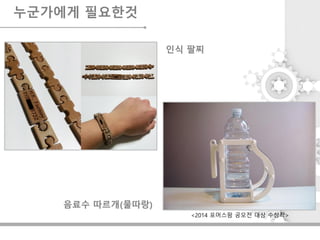

28. 누군가에게 필요한것
인식 팔찌

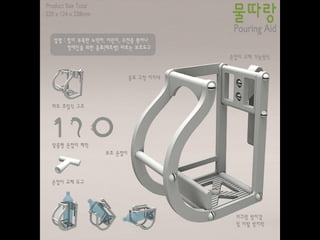

음료수 따르개(물따랑)
<2014 포머스팜 공모전 대상 수상작>

30. 그밖의 작업들
강아지 인식표 레고 팔찌
커플용 퍼즐 목걸이 아이폰 6 케이스

31. 맺음말
