乾電池の電車を走らせてみた

1. 乾電池の電車
を走らせてみた
角 康之
2015年1月6日

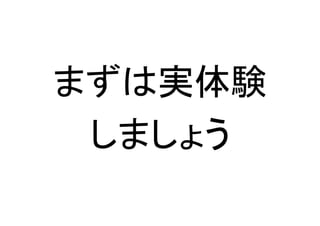

2. まずは実体験
しましょう

3. 元ネタ
• たった3つの小道具で遊べる「世界一簡単な
構造の電車」が海外で人気に（動画）
http://labaq.com/archives/51839777.html
• 追試第一報（2014年12月13日）
https://www.facebook.com/video.php?v=102
9199570430058

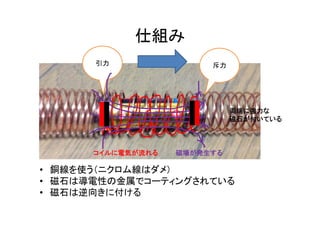

4. 仕組み
斥力引力
• 銅線を使う（ニクロム線はダメ）
• 磁石は導電性の金属でコーティングされている
• 磁石は逆向きに付ける
コイルに電気が流れる 磁場が発生する
両端に強力な
磁石が付いている

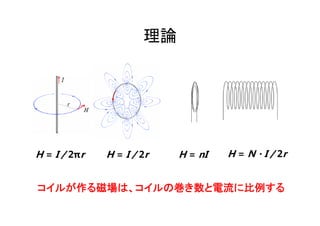

5. 理論
コイルが作る磁場は、コイルの巻き数と電流に比例する
H = I / 2πr H = I / 2r H = N・I / 2rH = nI

6. 実験
コイルの巻き数を半分にしたら、スピードが半分になるはず
巻き数 2n：約 0.96 秒、巻き数 n：約 1.68 秒

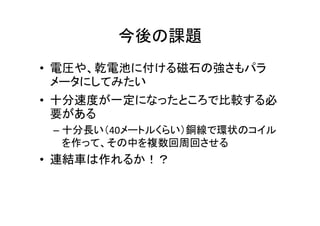

7. 今後の課題
• 電圧や、乾電池に付ける磁石の強さもパラ
メータにしてみたい
• 十分速度が一定になったところで比較する必
要がある
– 十分長い（40メートルくらい）銅線で環状のコイル
を作って、その中を複数回周回させる
• 連結車は作れるか！？
