เครือข่ายคอมพิวเตอร์
จัดทาโดย
นาย เปรมยศ นิวะบุตร ชั้นม.6/4 เลขที่ 3
เสนอ
มิส เขมจิรา ปลงไสว

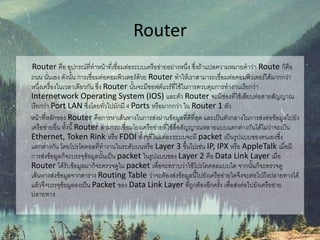

Router
Router คือ อุปกรณ์ที่ทาหน้าที่เชื่อมต่อระบบเครือข่ายอย่างหนึ่ง ซึ่งถ้าแปลความหมายคาว่า Route ก็คือ
ถนน นั่นเอง ดังนั้น การเชื่อมต่อคอมพิวเตอร์ด้วย Router ทาให้เราสามารถเชื่อมต่อคอมพิวเตอร์ได้มากกว่า
หนึ่งเครื่องในเวลาเดียวกัน ซึ่ง Router นั้นจะมีซอฟต์แวร์ที่ใช้ในการควบคุมการทางานเรียกว่า
Internetwork Operating System (IOS) และตัว Router จะมีช่องที่ใช้เสียบต่อสายสัญญาณ
เรียกว่า Port LAN ซึ่งโดยทั่วไปมักมี 4 Ports หรือมากกว่า ใน Router 1 ตัว
หน้าที่หลักของ Router คือการหาเส้นทางในการส่งผ่านข้อมูลที่ดีที่สุด และเป็นตัวกลางในการส่งต่อข้อมูลไปยัง
เครือข่ายอื่น ทั้งนี้ Router สามารถเชื่อมโยงเครือข่ายที่ใช้สื่อสัญญาณหลายแบบแตกต่างกันได้ไม่ว่าจะเป็น
Ethernet, Token Rink หรือ FDDI ทั้งๆที่ในแต่ละระบบจะมี packet เป็นรูปแบบของตนเองซึ่ง
แตกต่างกัน โดยโปรโตคอลที่ทางานในระดับบนหรือ Layer 3 ขึ้นไปเช่น IP, IPX หรือ AppleTalk เมื่อมี
การส่งข้อมูลก็จะบรรจุข้อมูลนั้นเป็น packet ในรูปแบบของ Layer 2 คือ Data Link Layer เมื่อ
Router ได้รับข้อมูลมาก็จะตรวจดูใน packet เพื่อจะทราบว่าใช้โปรโตคอลแบบใด จากนั้นก็จะตรวจดู
เส้นทางส่งข้อมูลจากตาราง Routing Table ว่าจะต้องส่งข้อมูลนี้ไปยังเครือข่ายใดจึงจะต่อไปถึงปลายทางได้
แล้วจึงบรรจุข้อมูลลงเป็น Packet ของ Data Link Layer ที่ถูกต้องอีกครั้ง เพื่อส่งต่อไปยังเครือข่าย
ปลายทาง

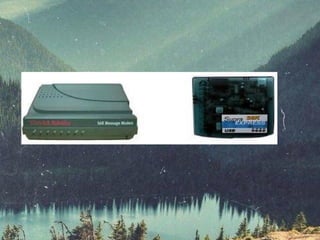

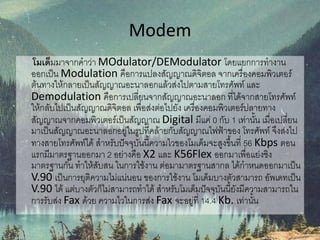

Modem
โมเด็มมาจากคาว่า MOdulator/DEModulator โดยแยกการทางาน
ออกเป็น Modulation คือการแปลงสัญญาณดิจิตอล จากเครื่องคอมพิวเตอร์
ต้นทางให้กลายเป็นสัญญาณอะนาลอกแล้วส่งไปตามสายโทรศัพท์ และ
Demodulation คือการเปลี่ยนจากสัญญาณอะนาลอก ที่ได้จากสายโทรศัพท์
ให้กลับไปเป็นสัญญาณดิจิตอล เพื่อส่งต่อไปยัง เครื่องคอมพิวเตอร์ปลายทาง
สัญญาณจากคอมพิวเตอร์เป็นสัญญาณ Digital มีแค่ 0 กับ 1 เท่านั้น เมื่อเปลี่ยน
มาเป็นสัญญาณอะนาลอกอยู่ในรูปที่คล้ายกับสัญญาณไฟฟ้าของ โทรศัพท์ จึงส่งไป
ทางสายโทรศัพท์ได้ สาหรับปัจจุบันนี้ความไวของโมเด็มจะสูงขึ้นที่ 56 Kbps ตอน
แรกมีมาตรฐานออกมา 2 อย่างคือ X2 และ K56Flex ออกมาเพื่อแย่งชิง
มาตรฐานกัน ทาให้สับสน ในการใช้งาน ต่อมามาตรฐานสากล ได้กาหนดออกมาเป็น
V.90 เป็นการยุติความไม่แน่นอน ของการใช้งาน โมเด็มบางตัวสามารถ อัพเดทเป็น
V.90 ได้ แต่บางตัวก็ไม่สามารถทาได้ สาหรับโมเด็มปัจจุบันนี้ยังมีความสามารถใน
การรับส่ง Fax ด้วย ความไวในการส่ง Fax จะอยู่ที่ 14.4 Kb. เท่านั้น

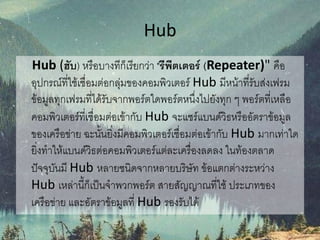

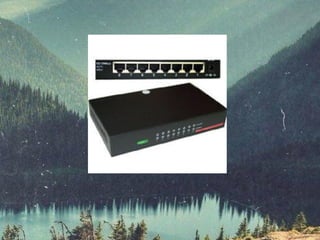

Hub
Hub (ฮับ) หรือบางทีก็เรียกว่า "รีพีตเตอร์ (Repeater)" คือ
อุปกรณ์ที่ใช้เชื่อมต่อกลุ่มของคอมพิวเตอร์ Hub มีหน้าที่รับส่งเฟรม
ข้อมูลทุกเฟรมที่ได้รับจากพอร์ตใดพอร์ตหนึ่งไปยังทุก ๆ พอร์ตที่เหลือ
คอมพิวเตอร์ที่เชื่อมต่อเข้ากับ Hub จะแชร์แบนด์วิธหรืออัตราข้อมูล
ของเครือข่าย ฉะนั้นยิ่งมีคอมพิวเตอร์เชื่อมต่อเข้ากับ Hub มากเท่าใด
ยิ่งทาให้แบนด์วิธต่อคอมพิวเตอร์แต่ละเครื่องลดลง ในท้องตลาด
ปัจจุบันมี Hub หลายชนิดจากหลายบริษัท ข้อแตกต่างระหว่าง
Hub เหล่านี้ก็เป็นจาพวกพอร์ต สายสัญญาณที่ใช้ ประเภทของ
เครือข่าย และอัตราข้อมูลที่ Hub รองรับได้
