1. เรื่อง อุปกรณ์ที่ใช้ในระบบเครือข่าย
จัดทาโดย นางสาว กรวรรณ สนแย้ม ม.6/1 เลขที่ 43
เสนอ มิส เขมจิรา ปลงไสว
วิชาคอมพิวเตอร์ว.33501

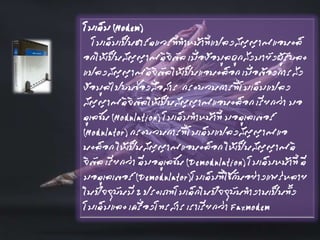

2. โมเด็ม (Modem)
โมเด็มเป็นฮาร์ดแวร์ที่ทาหน้าที่แปลงสัญญาณแอนะล็
อกให้เป็นสัญญาณดิจิตัล เมื่อข้อมูลถูกส่งมายังผู้รับละ
แปลงสัญญาณดิจิตัลให้เป็นแอนะล็อก เมื่อต้องการส่ง
ข้อมูลไปบนช่องสื่อสาร กระบวนการที่โมเด็มแปลง
สัญญาณดิจิตัลให้เป็นสัญญาณแอนะล็อก เรียกว่า มอ
ดูเลชัน (Modulation) โมเด็มทาหน้าที่ มอดูเลเตอร์
(Modulator) กระบวนการที่โมเด็มแปลงสัญญาณแอ
นะล็อก ให้เป็นสัญญาณแอนะล็อก ให้เป็นสัญญาณดิ
จิตัล เรียกว่า ดีมอดูเลชัน (Demodulation) โมเด็มหน้าที่ ดี
มอดูเลเตอร์ (Demodulator)โมเด็มที่ใช้กันอย่างแพร่หลาย
ในปัจจุบันมี 2 ประเภทโมเด็กในปัจจุบันทางานเป็นทั้ง
โมเด็มและ เครื่องโทรสาร เราเรียกว่า Faxmodem

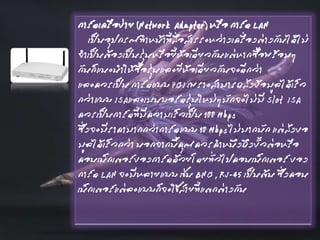

3. การ์ดเครือข่าย (Network Adapter) หรือ การ์ด LAN
เป็นอุปกรณ์ทาหน้าที่สื่อสารระหว่างเครื่องต่างกันได้ไม่
จาเป็นต้องเป็นรุ่นหรือยี่ห้อเดียวกันแต่หากซื้อพร้อมๆ
กันก็แนะนาให้ซื้อรุ่นและยีห้อเดียวกันจะดีกว่า
และควรเป็น การ์ดแบบ PCI เพราะสามารถส่งข้อมูลได้เร็ว
กว่าแบบ ISAและเมนบอร์ดรุ่นใหม่ๆมักจะไม่มี Slot ISA
ควรเป็นการ์ดที่มีความเร็วเป็น 100 Mbps
ซึ่งจะมีราคามากกว่าการ์ดแบบ 10 Mbps ไม่มากนัก แต่ส่งขอ
มูลได้เร็วกว่า นอกจากนี้คุณควรคาหนึงถึงขั้วต่อหรือ
คอนเน็กเตอร์ของการ์ดด้วยโดยทั่วไปคอนเน็กเตอร์ ของ
การ์ด LAN จะมีหลายแบบ เช่น BNC , RJ-45 เป็นต้น ซึ่งคอน
เน็กเตอร์แต่ละแบบก็จะใช้สายที่แตกต่างกัน

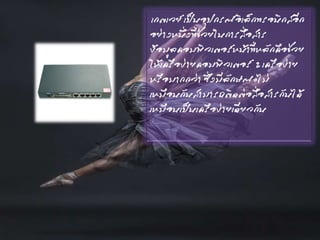

4. เกตเวย์ เป็นอุปกรณ์อิเล็กทรอนิกส์อีก
อย่างหนึ่งที่ช่วยในการสื่อสาร
ข้อมูลคอมพิวเตอร์หน้าที่หลักคือช่วย
ให้เครือข่ายคอมพิวเตอร์ 2 เครือข่าย
หรือมากกว่า ซึ่งมีลักษณะไม่
เหมือนกันสามารถติดต่อสื่อสารกันได้
เหมือนเป็นเครือข่ายเดียวกัน

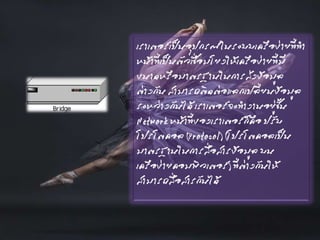

5. เราเตอร์เป็นอุปกรณ์ในระบบเครือข่ายที่ทา
หน้าที่เป็นตัวเชื่อมโยงให้เครือข่ายที่มี
ขนาดหรือมาตรฐานในการส่งข้อมูล
ต่างกัน สามารถติดต่อแลกเปลี่ยนข้อมูล
ระหว่างกันได้ เราเตอร์จะทางานอยู่ชั้น
Network หน้าที่ของเราเตอร์ก็คือ ปรับ
โปรโตคอล (Protocol) (โปรโตคอลเป็น
มาตรฐานในการสื่อสารข้อมูล บน
เครือข่ายคอมพิวเตอร์) ที่ต่างกันให้
สามารถสื่อสารกันได้

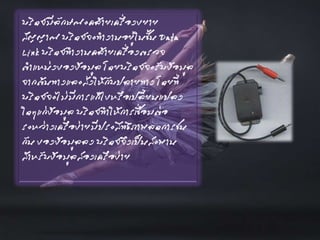

6. บริดจ์มีลักษณะคล้ายเครื่องขยาย
สัญญาณ บริดจ์จะทางานอยู่ในชั้น Data
Link บริดจ์ทางานคล้ายเครื่องตรวจ
ตาแหน่งของข้อมูล โดยบริดจ์จะรับข้อมูล
จากต้นทางและส่งให้กับปลายทาง โดยที่
บริดจ์จะไม่มีการแก้ไขหรือเปลี่ยนแปลง
ใดๆแก่ข้อมูล บริดจ์ทาให้การเชื่อมต่อ
ระหว่างเครือข่ายมีประสิทธิภาพลดการชน
กัน ของข้อมูลลง บริดจ์จึงเป็นสะพาน
สาหรับข้อมูลสองเครือข่าย

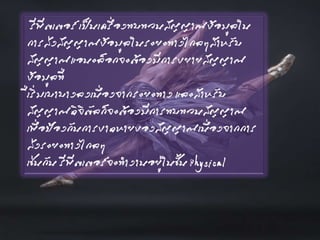

7. รีพีตเตอร์ เป็นเครื่องทบทวนสัญญาณข้อมูลใน
การส่งสัญญาณข้อมูลในระยะทางไกลๆสาหรับ
สัญญาณแอนะล็อกจะต้องมีการขยายสัญญาณ
ข้อมูลที่
ี่เริ่มเบาบางลงเนื่องจากระยะทาง และสาหรับ
สัญญาณดิจิตัลก็จะต้องมีการทบทวนสัญญาณ
เพื่อป้องกันการขาดหายของสัญญาณเนื่องจากการ
ส่งระยะทางไกลๆ
เช่นกัน รีพีตเตอร์จะทางานอยู่ในชั้น Physical

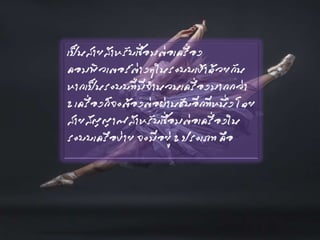

8. เป็นสายสาหรับเชื่อมต่อเครื่อง
คอมพิวเตอร์ต่างๆในระบบเข้าด้วยกัน
หากเป็นระบบที่มีจานวนเครื่องมากกว่า
2 เครื่องก็จะต้องต่อผ่านฮับอีกทีหนึ่ง โดย
สายสัญญาณสาหรับเชื่อมต่อเครื่องใน
ระบบเครือข่าย จะมีอยู่ 2 ประเภท คือ

9. สาย Coax มีลักษณะเป็นสายกลม คล้ายสายโทรทัศน์ ส่วนมากจะเป็นสีดา
สายชนิดนี้จะใช้กับการ์ด LAN ที่ใช้คอนเน็กเตอร์แบบ BNC สามารถส่งสัญญาณ
ได้ไกลประมาณ 200 เมตร สายประเภทนี้จะต้องใช้ตัว T Connector สาหรับ
เชื่อมต่อสายสัญญาณกับการ์ด LAN ต่างๆในระบบ และต้องใช้ตัว Terminator
ขนาด 50 โอห์ม สาหรับปิดหัวและท้ายของสาย
สาย UTP (Unshied Twisted Pair) เป็นสายสาหรับการ์ด LAN ที่ใช้คอนเน็กเตอร์แบบ
RJ-45 สามารถส่งสัญญาณได้ไกล
ประมาณ 100 เมตร หากคุณใข้สายแบบนี้จะต้องเลือกประเภทของสายอีก โดยทั่วไป
นิยมใช้กัน 2 รุ่น คือ CAT 3 กับ CAT5 ซึ่งแบบ CAT3 จะมีความเร็วในการส่ง
สัญญาณ10 Mbps และแบบ CAT 5 จะมีความเร็วในการส่งข้อมูลที่ 100Mbps แนะนาว่า
ควรเลือกแบบ CAT 5 เพื่อการอัพเกรดในภายหลังจะได้ไม่ต้องเดินสายใหม่ ในการ
ใช้งานสายนี้ สาย 1 เส้นจะต้องใช้ตัว RJ - 45 Connector จานวน 2 ตัว เพื่อเป็นตัว
เชื่อมต่อระหว่างสายสัญญาณจากการ์ด LAN ไปยังฮับหรือเครื่องอื่น เช่นเดียวกับ
สายโทรศัพท์ ในกรณีเป็นการเชื่อมต่อเครื่อง2 เครื่องสามารถใช้ต่อผ่านสายเพียง
เส้นเดียได้แต่ถ้ามากกว่า 2 เครื่อง ก็จาเป็นต้องต่อผ่านฮับ

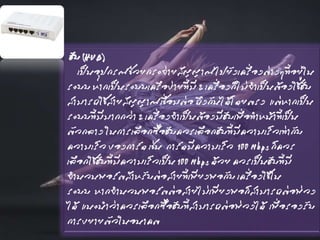

10. ฮับ (HUB)
เป็นอุปกรณ์ช่วยกระจ่ายสัญญาณไปยังเครื่องต่างๆที่อยู่ใน
ระบบ หากเป็นระบบเครือข่ายที่มี 2 เครื่องก็ไม่จาเป็นต้องใช้ฮับ
สามารถใช้สายสัญญาณเชื่อมต่อ ถึงกันได้โดยตรง แต่หากเป็น
ระบบที่มีมากกว่า 2 เครื่องจาเป็นต้องมีฮับเพื่อทาหน้าที่เป็น
ตัวกลาง ในการเลือกซื้อฮับควรเลือกฮับที่มีความเร็วเท่ากับ
ความเร็ว ของการ์ด เช่น การ์ดมีความเร็ว 100 Mbps ก็ควร
เลือกใช้ฮับที่มีความเร็วเป็น 100 Mbps ด้วย ควรเป็นฮับที่มี
จานวนพอร์ตสาหรับต่อสายที่เพียงพอกับ เครื่องใช้ใน
ระบบ หากจานวนพอร์ตต่อสายไม่เพียงพอก็สามารถต่อพ่วง
ได้ แนะนาว่าควรเลือกซื้อฮับที่สามารถต่อพ่วงได้ เพื่อรองรับ
การขยายตัวในอนาคต
