این پاورپوینت مربوط به دوره آموزش موضوعی نظام مهندسی برق است که در سایت amirght.ir منتشر شده است

1. Amirhght
09184819440
‫برق‬ ‫نظارت‬
‫دوم‬ ‫جلسه‬
:
‫نیرو‬ ‫های‬ ‫سیستم‬

2. ‫نیرو‬ ‫های‬ ‫سیستم‬ ‫گذاری‬ ‫نام‬ ‫نحوه‬ ‫توضیح‬

3. ‫شماتیک‬
‫مداری‬
TNS
‫و‬
TNC

4. ‫شماتیک‬
‫سیستم‬ ‫مداری‬
TN
‫با‬
‫ارتینگ‬
‫مکرر‬

5. ‫تفکیک‬
‫نول‬
‫خنثی‬ ‫و‬

6. ‫شماتیک‬
‫سیستم‬ ‫مداری‬
IT
‫و‬
TT

7. TT
‫خنثی‬ ‫هادی‬ ‫توزیع‬ ‫بدون‬

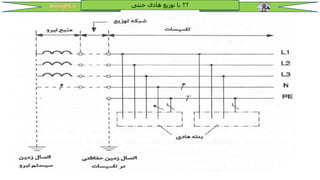

8. TT
‫خنثی‬ ‫هادی‬ ‫توزیع‬ ‫با‬

9. ‫ارتینگ‬
‫تکی‬ ‫و‬ ‫گروهی‬
‫در‬
IT

10. ‫سیستم‬
TN
:
‫از‬ ‫نقطه‬ ‫یک‬
‫سیسستم‬
‫است‬ ‫وصل‬ ‫زمین‬ ‫به‬ ‫نیرو‬
(
‫خنثی‬
.)
‫شدند‬ ‫وصل‬ ‫زمین‬ ‫و‬ ‫خنثی‬ ‫نقطه‬ ‫به‬ ‫هادی‬ ‫های‬ ‫بدنه‬
(
‫و‬ ‫خنثی‬ ‫نقطه‬
‫دارند‬ ‫الکتریکی‬ ‫ارتباط‬ ‫زمین‬
)
•
TNC
:
‫دارد‬ ‫عهده‬ ‫به‬ ‫را‬ ‫خنثی‬ ‫و‬ ‫حفاظتی‬ ‫های‬ ‫هادی‬ ‫وظیفه‬ ‫مشترک‬ ‫هادی‬ ‫یک‬
•
TNS
:
‫سرتاسر‬ ‫در‬
‫سیسستم‬
‫هستند‬ ‫جدا‬ ‫هم‬ ‫از‬ ‫خنثی‬ ‫و‬ ‫حفاظتی‬ ‫های‬ ‫هادی‬ ،‫نیرو‬
•
TNC-S
:
‫نیرو‬ ‫سیستم‬ ‫قسمتی‬ ‫تا‬
TNC
‫بعد‬ ‫به‬ ‫آن‬ ‫از‬ ‫و‬ ‫بوده‬
TNS
‫باشد‬
‫سیستم‬
TT
:
‫است‬ ‫متصل‬ ‫زمین‬ ‫به‬ ‫سیستم‬ ‫از‬ ‫نقطه‬ ‫یک‬
(
‫خنثی‬ ‫نقطه‬
)
‫هست‬ ‫وصل‬ ‫زمین‬ ‫به‬ ‫مستقیما‬ ‫هادی‬ ‫های‬ ‫بدنه‬ ‫و‬
‫ند‬
‫سیستم‬
IT
:
‫است‬ ‫وصل‬ ‫زمین‬ ‫به‬ ‫مستقیما‬ ‫هادی‬ ‫های‬ ‫بدنه‬ ‫است‬ ‫مجزا‬ ‫زمین‬ ‫از‬ ‫کال‬ ‫سیستم‬
‫نیرو‬ ‫های‬ ‫سیستم‬ ‫ی‬ ‫خالصه‬

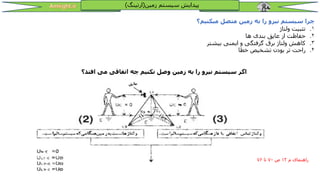

11. ‫میکنیم؟‬ ‫متصل‬ ‫زمین‬ ‫به‬ ‫را‬ ‫نیرو‬ ‫سیستم‬ ‫چرا‬
1
.
‫ولتاژ‬ ‫تثبیت‬
2
.
‫ها‬ ‫بندی‬ ‫عایق‬ ‫از‬ ‫حفاظت‬
3
.
‫بیشتر‬ ‫ایمنی‬ ‫و‬ ‫گرفتگی‬ ‫برق‬ ‫ولتاژ‬ ‫کاهش‬
4
.
‫خطا‬ ‫تشخیص‬ ‫بودن‬ ‫تر‬ ‫راحت‬
‫افتد؟‬ ‫می‬ ‫اتفاقی‬ ‫چه‬ ‫نکنیم‬ ‫وصل‬ ‫زمین‬ ‫به‬ ‫را‬ ‫نیرو‬ ‫سیستم‬ ‫اگر‬
‫م‬ ‫راهنمای‬
13
‫ص‬
70
‫تا‬
76
‫زمین‬ ‫سیستم‬ ‫پیدایش‬
(
‫ارتینگ‬
)

12. ‫زمین‬ ‫سیستم‬ ‫پیدایش‬
(
‫ارتینگ‬
)

14. ‫طراحی‬
99
‫سوال‬ ‫نمونه‬

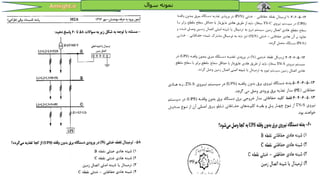

15. ‫سوال‬ ‫نمونه‬
