1. Стратегическая сессия «Разработка программы создания
уральского межрегионального Научно-образовательного центра
мирового уровня».
Группа № 7 - Индустриальная экология.

2. Данные Департамента Росприроднадзора по
Свердловской области за 2018 г.
Объем выбросов в атмосферу 927,8
тыс. тонн/год
Сточные воды 763 млн. м.куб. в год.
В водоемы сбрасывается более 2000
тонн органических веществ,
150 тонн нефтепродуктов, более 700
тонн азотистых соединений.
Накопленный объем от потребления
и производства (ТКО и техногенные
отходы) более 9,37 млрд. тонн,
Ежегодно образуется отходов в
объеме 180 млн. тонн, из которых
перерабатывается менее 60 млн.
тонн.,
В 2018 году предприятиям
назначены штрафы за
экологический ущерб около 750
млн. руб., а возмещено 302 млн. руб.

3. Ситуация с отходами производства и потребления
Уральский федеральный округ
хранение
92млн тонн
захоронение
3млн тонн
сформирован
перечень
191
объекта
несанкционированного
размещения отходов
расположенных в пределах
городов и подлежащих
рекультивации в рамках проекта
158
5
твердых
коммунальных
отходов
163полигона
всего
отсутствует в ГРОРО*
внесено в ГРОРО*
* Государственный
реестр объектов
размещения отходов
95млн тонн
за 2017 год размещено отходов
Национальный проект «ЭКОЛОГИЯ»
Основная проблема переработки ТБО РФ: предварительная
сортировка мусора – мусорный менталитет.

4. Комплексная переработка отходов ТКО.
(Уральский федеральный университет имени первого Президента России Б. Н.
Ельцина, Институт металлургии УрО РАН, )
EWB Sorting
РДФ
Альтернативное топливо
Сортировка
Техногрунт
- оборудование адаптировано к менталитету мусорообразования;
- стоимость разработанного нами оборудования 300 млн. руб., зарубежное 800-900 млн. руб.;
- оборудование полностью Российского производства с патентами, принадлежащими РФ;
- стоимость обслуживания : российского производства – 30 млн. руб. в год;

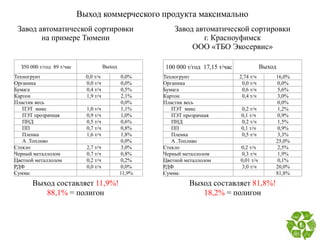

5. Завод автоматической сортировки
на примере Тюмени
З50 000 т/год 89 т/час Выход
Техногрунт 0,0 т/ч 0,0%
Органика 0,0 т/ч 0,0%
Бумага 0,4 т/ч 0,5%
Картон 1,9 т/ч 2,1%
Пластик весь 0,0%
ПЭТ микс 1,0 т/ч 1,1%
ПЭТ прозрачная 0,9 т/ч 1,0%
ПНД 0,5 т/ч 0,6%
ПП 0,7 т/ч 0,8%
Пленка 1,6 т/ч 1,8%
А .Топливо 0,0%
Стекло 2,7 т/ч 3,0%
Черный металлолом 0,7 т/ч 0,8%
Цветной металлолом 0,2 т/ч 0,2%
РДФ 0,0 т/ч 0,0%
Сумма: 11,9%
Выход коммерческого продукта максимально
Выход составляет 11,9%!
88,1% = полигон
100 000 т/год 17,15 т/час Выход
Техногрунт 2,74 т/ч 16,0%
Органика 0,0 т/ч 0,0%
Бумага 0,6 т/ч 5,6%
Картон 0,4 т/ч 3,0%
Пластик весь 0,0%
ПЭТ микс 0,2 т/ч 1,2%
ПЭТ прозрачная 0,1 т/ч 0,9%
ПНД 0,2 т/ч 1,5%
ПП 0,1 т/ч 0,9%
Пленка 0,5 т/ч 3,3%
А .Топливо 25,0%
Стекло 0,2 т/ч 2,5%
Черный металлолом 0,3 т/ч 1,9%
Цветной металлолом 0,01 т/ч 0,1%
РДФ 3,0 т/ч 20,0%
Сумма: 81,8%
Завод автоматической сортировки
г. Красноуфимск
ООО «ТБО Экосервис»
Выход составляет 81,8%!
18,2% = полигон

6. Комплексная переработка отходов ТКО.
(Уральский федеральный университет имени первого Президента России Б. Н. Ельцина,
Институт металлургии УрО РАН)
Исследования:
ИНМТ (д.т.н.: Шешуков О.Ю., Капустин Ф.Л., к.т.н.
Матюхин О.В.), ИМЕТ Уро РАН лаборатория ПЧМ
Более 100 печатных работ (WOS, Scopus, РИНЦ)
Участие более чем в 12 конференциях, в том числе
конференция «Техноген», проводимая ИМЕТ УрО
РАН и УрФУ
НИОКР - 50 млн. руб.
Исследования по разработка оптического сепаратора
нового поколения, создание концепции
комплексного и адаптивного подхода к решению
экологических задач.
Инновации:
Патенты - 12
Имеется прототип установки по пиролизу
Готовый проект, проект в Экспертизе
Создание действующей модели и опытного образца
оборудования по сепарации мусора, очистке сточных
вод, позволяющего адаптироваться (обучаться) реалиям
отходов того или иного региона и страны.

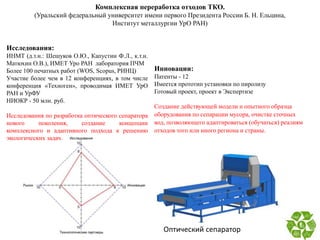

Оптический сепаратор

7. Комплексная переработка отходов ТКО.
(Уральский федеральный университет имени первого Президента России Б. Н. Ельцина,
Институт металлургии УрО РАН)
Рынок:
ТБО «ЭкоСервис».
Монголия: компания «ЭРДЭНЭТ»
Инвестиции: УрФУ (внебюджет).
Выгодополучатель: УрФУ.
Потребитель: региональные операторы РФ:
мусороперерабатывающие компании ЮВА, 12
мусоросоперерабатывающих комплексов в
Свердловской области, 240 по России в целом.
Инвесторы ?
Технологические партнеры:
ООО "Первоуральский завод горного оборудования«;
ОАО «Аксалит - софт»; АО «ПО «УОМЗ»
УВЗ, Уралтрансмаш, РОСТЕХ
Частно-государственное партнерство, государственная
поддержка.
Техногенное
образование
Объем
накопленных,
млн. тонн
Объем
образующих
ся ежегодно,
млн. тонн
Количество
перерабатыв
аемых в
настоящее
время, млн.
тонн
Прогноз по
переработке
к 2025 г.,
млн. тонн
Объем
инвестиций,
млрд. руб.
Ежегодная
прибыль,
млрд. руб.
Срок
окупаемости,
год
Твердые
бытовые отходы
0,813 9500,0 0,04 0,49 0,3 0,15 2,0

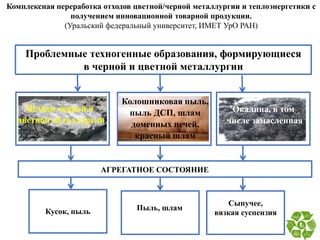

8. Проблемные техногенные образования, формирующиеся
в черной и цветной металлургии
Шлаки черной и
цветной металлургии
Окалина, в том
числе замасленная
Колошниковая пыль,
пыль ДСП, шлам
доменных печей,
красный шлам
АГРЕГАТНОЕ СОСТОЯНИЕ
Кусок, пыль Пыль, шлам
Сыпучее,
вязкая суспензия
Комплексная переработка отходов цветной/черной металлургии и теплоэнергетики с
получением инновационной товарной продукции.
(Уральский федеральный университет, ИМЕТ УрО РАН)

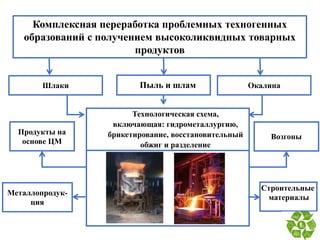

9. Комплексная переработка проблемных техногенных
образований с получением высоколиквидных товарных
продуктов
Шлаки Пыль и шлам Окалина
Металлопродук-
ция
Строительные
материалы
Технологическая схема,
включающая: гидрометаллургию,
брикетирование, восстановительный
обжиг и разделение
Возгоны
Продукты на
основе ЦМ

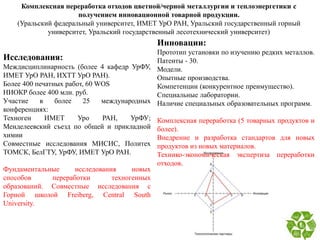

10. Комплексная переработка отходов цветной/черной металлургии и теплоэнергетики с
получением инновационной товарной продукции.
(Уральский федеральный университет, ИМЕТ УрО РАН, Уральский государственный горный
университет, Уральский государственный лесотехнический университет)
Исследования:
Междисциплинарность (более 4 кафедр УрФУ,
ИМЕТ УрО РАН, ИХТТ УрО РАН).
Более 400 печатных работ, 60 WOS
НИОКР более 400 млн. руб.
Участие в более 25 международных
конференциях:
Техноген ИМЕТ Уро РАН, УрФУ;
Менделеевский съезд по общей и прикладной
химии
Совместные исследования МИСИС, Политех
ТОМСК, БелГТУ, УрФУ, ИМЕТ УрО РАН.
Фундаментальные исследования новых
способов переработки техногенных
образований. Совместные исследования с
Горной школой Freiberg, Central South
University.
Инновации:
Прототип установки по изучению редких металлов.
Патенты - 30.
Модели.
Опытные производства.
Компетенции (конкурентное преимущество).
Специальные лаборатории.
Наличие специальных образовательных программ.
Комплексная переработка (5 товарных продуктов и
более).
Внедрение и разработка стандартов для новых
продуктов из новых материалов.
Технико-экономическая экспертиза переработки
отходов.

11. Комплексная переработка отходов цветной/черной металлургии и
теплоэнергетики с получением инновационной товарной продукции.
(Уральский федеральный университет, ИМЕТ УрО РАН)
Рынок
Компании по производству строительных материалов.
Металлургическая и строительная индустрии РФ и
Юго-Восточной Азии: ПНТЗ, ЕВРАЗ НТМК, МЕЧЕЛ,
РУСАЛ, УГМК, РМК, ТаТа Стил груп, Глобал Стил
Увеличение доли РФ на международном рынке
переработки техногенных образований в 2 раза (более
350 млн $).
В данном проекте потребитель = инвестор.
Технологическое сотрудничество
Сотрудничество с предприятиями: «БГТУ», «Гранула»,
«Теплит», ООО «АМЗ Техноген», ООО
«Славнефтепродукт», НПО «ПРОММАШ», ПАО
«ПНТЗ».
Экспериментальное производство УрФУ.
Соглашения с МЕЧЕЛ, РУСАЛ.
Региональные особенности: наличие большого
количества производителей промышленного
оборудования (Уралхиммаш, Уралмаш и т.д.).
Техногенные
образование
Объем
образующихся
ежегодно, млн.
тонн
Объем
накопленн
ых, млн.
тонн
Прогноз по
переработке
к 2025 г.,
млн. тонн
Объем
инвестиций,
млрд. руб.
Ежегодная
прибыль,
млрд. руб.
Срок
окупаемости,
год
Красный шлам 2,8 145,0 1,0 30,0 8,0 3,75
Шлаки черной и
цветной
металлургии
1,5 160,0 0,8 26,0 6,4 4,0

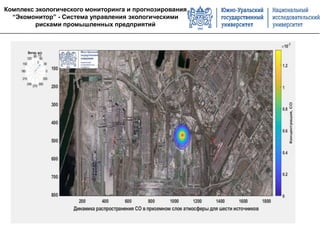

12. Визуализация распространения концентраций загрязняющих веществ в режиме
реального времени
• В систему "Экомонитор" заложен принцип квотирования выбросов, что соответствует
текущему тренду экологического регулирования.
• Информация о выбросах с источников (например, труб) собирается и передается в систему
"Экомонитор". Затем рассчитывается рассеивание концентраций загрязняющих веществ по
территории (предприятия/города). В результате появляется возможность отслеживать
экологическое состояние атмосферы воздуха.
Моделирование различных сценариев распространения загрязняющих веществ
• Функция позволяет планировать различные мероприятия по регулированию выбросов в
зависимости от прогноза метеоусловий.
Комплекс экологического мониторинга и прогнозирования
“Экомонитор” - Система управления экологическими
рисками промышленных предприятий

13. Комплекс экологического мониторинга и прогнозирования
“Экомонитор” - Система управления экологическими
рисками промышленных предприятий

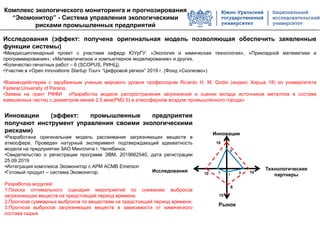

14. Исследования (эффект: получена оригинальная модель позволяющая обеспечить заявленные
функции системы)
•Междисциплинарный проект с участием кафедр ЮУрГУ: «Экология и химическая технология», «Прикладной математики и
программирования», «Математическое и компьютерное моделирование» и других.
•Количество печатных работ – 6 (SCOPUS, РИНЦ).
•Участие в «Open innovations Startup Tour» “Цифровой регион” 2019 г. (Фонд «Сколково»)
•Взаимодействуем с зарубежным ученым мирового уровня профессором Ricardo H. M. Godoi (индекс Хирша 18) из университета
Federal University of Parana.
•Заявка на грант РФФИ «Разработка модели распространения загрязнений и оценки вклада источников металлов в составе
взвешенных частиц c диаметром менее 2.5 мкм(PM2.5) в атмосферном воздухе промышленного города»
Инновации (эффект: промышленные предприятия
получают инструмент управления своими экологическими
рисками)
•Разработана оригинальная модель рассеивания загрязняющих веществ в
атмосфере. Проведен натурный эксперимент подтверждающий адекватность
модели на предприятии ЗАО Минплита г. Челябинск.
•Свидетельство о регистрации программ ЭВМ, 2019662540, дата регистрации
25.09.2019
•Интеграция комплекса Экомонитор с АРМ АСМВ Emerson
•Готовый продукт – система Экомонитор.
Разработка модулей:
1.Поиска оптимального сценария мероприятий по снижению выбросов
загрязняющих веществ на предстоящий период времени.
2.Прогноза суммарных выбросов по веществам на предстоящий период времени.
3.Прогноза выбросов загрязняющих веществ в зависимости от химического
состава сырья.
Комплекс экологического мониторинга и прогнозирования
“Экомонитор” - Система управления экологическими
рисками промышленных предприятий
Рынок
Технологические
партнеры
Инновации
Исследования 10 10
10
8
8
3 8
1
10

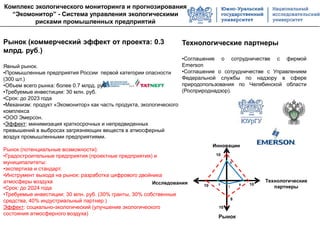

15. Технологические партнеры
•Соглашение о сотрудничестве с фирмой
Emerson
•Соглашение о сотрудничестве с Управлением
Федеральной службы по надзору в сфере
природопользования по Челябинской области
(Росприроднадзор).
...
Рынок (коммерческий эффект от проекта: 0.3
млрд. руб.)
Явный рынок.
•Промышленные предприятия России первой категории опасности
(300 шт.)
•Объем всего рынка: более 0.7 млрд. руб.
•Требуемые инвестиции: 30 млн. руб.
•Срок: до 2023 года
•Механизм: продукт «Экомонитор» как часть продукта, экологического
комплекса
•ООО Эмерсон.
•Эффект: минимизация краткосрочных и непредвиденных
превышений в выбросах загрязняющих веществ в атмосферный
воздух промышленными предприятиями.
Рынок (потенциальные возможности):
•Градостроительные предприятия (проектные предприятия) и
муниципалитеты:
•экспертиза и стандарт.
•Инструмент выхода на рынок: разработка цифрового двойника
атмосферы воздуха
•Срок: до 2024 года
•Требуемые инвестиции: 30 млн. руб. (30% гранты, 30% собственные
средства, 40% индустриальный партнер )
Эффект: социально-экологический (улучшение экологического
состояния атмосферного воздуха)
Комплекс экологического мониторинга и прогнозирования
“Экомонитор” - Система управления экологическими
рисками промышленных предприятий
Рынок
Технологические
партнеры
Инновации
Исследования 10 10
10
8
8
3 8
1
10

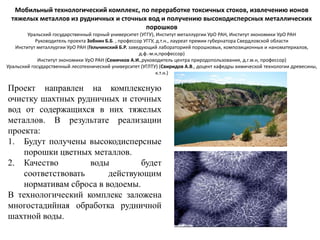

16. Мобильный технологический комплекс, по переработке токсичных стоков, извлечению ионов
тяжелых металлов из рудничных и сточных вод и получению высокодисперсных металлических
порошков
Уральский государственный горный университет (УГГУ), Институт металлургии УрО РАН, Институт экономики УрО РАН
Руководитель проекта Зобнин Б.Б. , профессор УГГУ, д.т.н., лауреат премии губернатора Свердловской области
Институт металлургии УрО РАН (Гельчинский Б.Р. заведующий лабораторией порошковых, композиционных и наноматериалов,
д.ф.-м.н,профессор)
Институт экономики УрО РАН (Семячков А.И.,руководитель центра природопользования, д.г.м.н, профессор)
Уральский государственный лесотехнический университет (УГЛТУ) (Свиридов А.В., доцент кафедры химической технологии древесины,
к.т.н.)
Проект направлен на комплексную
очистку шахтных рудничных и сточных
вод от содержащихся в них тяжелых
металлов. В результате реализации
проекта:
1. Будут получены высокодисперсные
порошки цветных металлов.
2. Качество воды будет
соответствовать действующим
нормативам сброса в водоемы.
В технологический комплекс заложена
многостадийная обработка рудничной
шахтной воды.

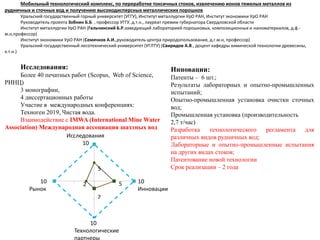

17. Инновации:
Патенты – 6 шт.;
Результаты лабораторных и опытно-промышленных
испытаний;
Опытно-промышленная установка очистки сточных
вод;
Промышленная установка (производительность
2,7 т/час)
Разработка технологического регламента для
различных видов рудничных вод;
Лабораторные и опытно-промышленные испытания
на других видах стоков;
Патентование новой технологии
Срок реализации – 2 года
Мобильный технологический комплекс, по переработке токсичных стоков, извлечению ионов тяжелых металлов из
рудничных и сточных вод и получению высокодисперсных металлических порошков
Уральский государственный горный университет (УГГУ), Институт металлургии УрО РАН, Институт экономики УрО РАН
Руководитель проекта Зобнин Б.Б. , профессор УГГУ, д.т.н., лауреат премии губернатора Свердловской области
Институт металлургии УрО РАН (Гельчинский Б.Р.заведующий лабораторией порошковых, композиционных и наноматериалов, д.ф.-
м.н,профессор)
Институт экономики УрО РАН (Семячков А.И.,руководитель центра природопользования, д.г.м.н, профессор)
Уральский государственный лесотехнический университет (УГЛТУ) (Свиридов А.В., доцент кафедры химической технологии древесины,
к.т.н.)
Исследования:
Более 40 печатных работ (Scopus, Web of Science,
РИНЦ)
3 монографии,
4 диссертационных работы
Участие в международных конференциях:
Техноген 2019, Чистая вода.
Взаимодействие с IMWA (International Mine Water
Association) Международная ассоциация шахтных вод
5
5
2
10
Инновации
Исследования
10
10
Технологические
партнеры
10
Рынок
2

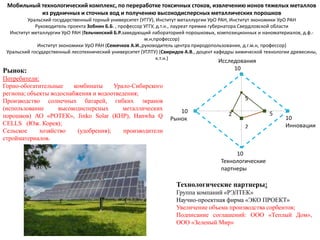

18. Технологические партнеры:
Группа компаний «РЭЛТЕК»
Научно-проектная фирма «ЭКО ПРОЕКТ»
Увеличение объема производства сорбентов;
Подписание соглашений: ООО «Теплый Дом»,
ООО «Зеленый Мир»
Мобильный технологический комплекс, по переработке токсичных стоков, извлечению ионов тяжелых металлов
из рудничных и сточных вод и получению высокодисперсных металлических порошков
Уральский государственный горный университет (УГГУ), Институт металлургии УрО РАН, Институт экономики УрО РАН
Руководитель проекта Зобнин Б.Б. , профессор УГГУ, д.т.н., лауреат премии губернатора Свердловской области
Институт металлургии УрО РАН (Гельчинский Б.Р.заведующий лабораторией порошковых, композиционных и наноматериалов, д.ф.-
м.н,профессор)
Институт экономики УрО РАН (Семячков А.И.,руководитель центра природопользования, д.г.м.н, профессор)
Уральский государственный лесотехнический университет (УГЛТУ) (Свиридов А.В., доцент кафедры химической технологии древесины,
к.т.н.)
Рынок:
Потребители:
Горно-обогатительные комбинаты Урало-Сибирского
региона; объекты водоснабжения и водоотведения;
Производство солнечных батарей, гибких экранов
(использование высокодисперсных металлических
порошков) АО «РОТЕК», Jinko Solar (КНР), Hanwha Q
CELLS (Юж. Корея);
Сельское хозяйство (удобрения); производители
стройматериалов.
5
5
2
10
Инновации
Исследования
10
10
Технологические
партнеры
10
Рынок
2

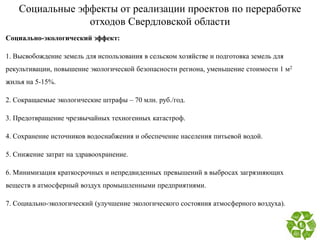

19. Социальные эффекты от реализации проектов по переработке
отходов Свердловской области
Социально-экологический эффект:
1. Высвобождение земель для использования в сельском хозяйстве и подготовка земель для
рекультивации, повышение экологической безопасности региона, уменьшение стоимости 1 м2
жилья на 5-15%.
2. Сокращаемые экологические штрафы – 70 млн. руб./год.
3. Предотвращение чрезвычайных техногенных катастроф.
4. Сохранение источников водоснабжения и обеспечение населения питьевой водой.
5. Снижение затрат на здравоохранение.
6. Минимизация краткосрочных и непредвиденных превышений в выбросах загрязняющих
веществ в атмосферный воздух промышленными предприятиями.
7. Социально-экологический (улучшение экологического состояния атмосферного воздуха).

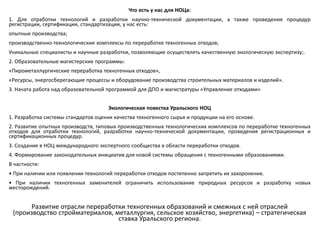

20. Что есть у нас для НОЦа:
1. Для отработки технологий и разработки научно-технической документации, а также проведения процедур
регистрации, сертификации, стандартизации, у нас есть:
опытные производства;
производственно-технологические комплексы по переработке техногенных отходов;
Уникальные специалисты и научные разработки, позволяющие осуществлять качественную экологическую экспертизу;.
2. Образовательные магистерские программы:
«Пирометаллургические переработка техногенных отходов»,
«Ресурсы, энергосберегающие процессы и оборудование производства строительных материалов и изделий».
3. Начата работа над образовательной программой для ДПО и магистратуры «Управление отходами»
Экологическая повестка Уральского НОЦ
1. Разработка системы стандартов оценки качества техногенного сырья и продукции на его основе.
2. Развитие опытных производств, типовых производственных технологических комплексов по переработке техногенных
отходов для отработки технологий, разработки научно-технической документации, проведения регистрационных и
сертификационных процедур.
3. Создание в НОЦ международного экспертного сообщества в области переработки отходов.
4. Формирование законодательных инициатив для новой системы обращения с техногенными образованиями.
В частности:
• При наличии или появлении технологий переработки отходов постепенно запретить их захоронение.
• При наличии техногенных заменителей ограничить использование природных ресурсов и разработку новых
месторождений.
Развитие отрасли переработки техногенных образований и смежных с ней отраслей
(производство стройматериалов, металлургия, сельское хозяйство, энергетика) – стратегическая
ставка Уральского региона.

21. СПАСИБО ЗА ВНИМАНИЕ!
21

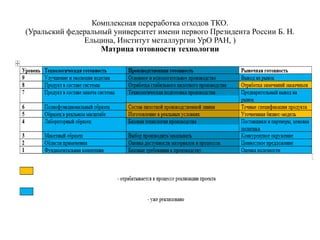

22. Комплексная переработка отходов ТКО.
(Уральский федеральный университет имени первого Президента России Б. Н.
Ельцина, Институт металлургии УрО РАН, )
Матрица готовности технологии

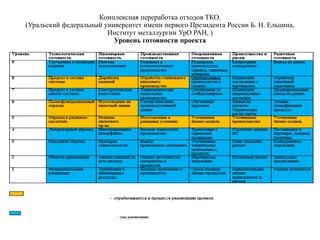

23. Комплексная переработка отходов ТКО.
(Уральский федеральный университет имени первого Президента России Б. Н. Ельцина,
Институт металлургии УрО РАН, )
Уровень готовности проекта

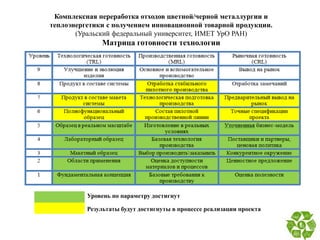

24. Комплексная переработка отходов цветной/черной металлургии и
теплоэнергетики с получением инновационной товарной продукции.
(Уральский федеральный университет, ИМЕТ УрО РАН)
Матрица готовности технологии
Уровень по параметру достигнут
Результаты будут достигнуты в процессе реализации проекта

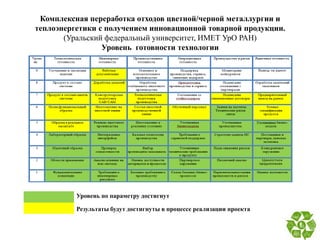

25. Комплексная переработка отходов цветной/черной металлургии и
теплоэнергетики с получением инновационной товарной продукции.
(Уральский федеральный университет, ИМЕТ УрО РАН)
Уровень готовности технологии
Уровень по параметру достигнут
Результаты будут достигнуты в процессе реализации проекта

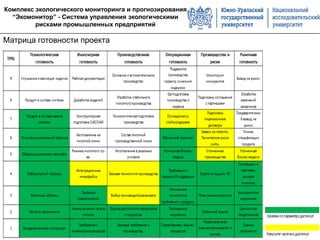

26. Комплекс экологического мониторинга и прогнозирования
“Экомонитор” - Система управления экологическими
рисками промышленных предприятий
Матрица готовности проекта

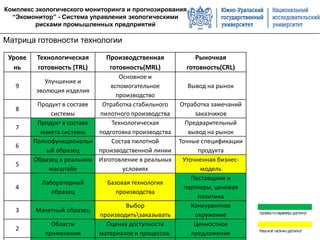

27. Урове
нь
Технологическая
готовность (TRL)
Производственная
готовность(MRL)
Рыночная
готовность(CRL)
9
Улучшение и
эволюция изделия
Основное и
вспомогательное
производство
Вывод на рынок
8
Продукт в составе
системы
Отработка стабильного
пилотного производства
Отработка замечаний
заказчиков
7
Продукт в составе
макета системы
Технологическая
подготовка производства
Предварительный
вывод на рынок
6
Полнофункциональн
ый образец
Состав пилотной
производственной линии
Точные спецификации
продукта
5
Образец в реальном
масштабе
Изготовление в реальных
условиях
Уточненная бизнес-
модель
4
Лабораторный
образец
Базовая технология
производства
Поставщики и
партнеры, ценовая
политика
3 Макетный образец
Выбор
производитьзаказывать
Конкурентное
окружение
2
Области
применения
Оценка доступности
материалов и процессов.
Ценностное
предложение
Комплекс экологического мониторинга и прогнозирования
“Экомонитор” - Система управления экологическими
рисками промышленных предприятий
Матрица готовности технологии

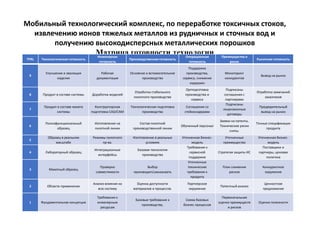

28. Мобильный технологический комплекс, по переработке токсичных стоков,
извлечению ионов тяжелых металлов из рудничных и сточных вод и
получению высокодисперсных металлических порошков
Матрица готовности технологии
TPRL Технологическая готовность
Инженерная
готовность
Производственная готовность
Операционная
готовность
Преимущества и
риски
Рыночная готовность
9
Улучшение и эволюция
изделия
Рабочая
документация
Основное и вспомогательное
производство
Поддержка
производства,
сервиса, снижения
издержек
Мониторинг
конкурентов
Вывод на рынок
8 Продукт в составе системы Доработка моделей
Отработка стабильного
пилотного производства
Оргподготовка
производства и
сервиса
Подписаны
соглашения с
партнерами
Отработка замечаний
заказчиков
7
Продукт в составе макета
системы
Конструкторская
подготовка CAD/CAM
Технологическая подготовка
производства
Соглашения со
стейкхолдерами
Подписаны
лицензионные
договоры
Предварительный
вывод на рынок
6
Полнофункциональный
образец
Изготовление на
пилотной линии
Состав пилотной
производственной линии
Обученный персонал
Заявки на патенты.
Технические риски
сняты.
Точные спецификации
продукта
5
Образец в реальном
масштабе
Режимы пилотного
пр-ва.
Изготовление в реальных
условиях
Уточненная бизнес-
модель
Уточненные
преимущества
Уточненная бизнес-
модель
4 Лабораторный образец
Интеграционные
интерфейсы
Базовая технология
производства
Требования к
сервисной
поддержке
Стратегия защиты ИС
Поставщики и
партнеры, ценовая
политика
3 Макетный образец
Проверка
совместимости
Выбор
производитьзаказывать
Уточненные
технические
требования к
продукту
План снижения
рисков
Конкурентное
окружение
2 Области применения
Анализ влияния на
всю систему
Оценка доступности
материалов и процессов.
Партнерское
окружение
Патентный анализ
Ценностное
предложение
1 Фундаментальная концепция
Требования к
инженерным
ресурсам
Базовые требования к
производству.
Схема базовых
бизнес-процессов
Первоначальная
оценка преимуществ
и рисков
Оценка полезности

29. Уровень
Технологическая готовность
(TRL)
Производственная готовность(MRL) Рыночная готовность(CRL)
9 Улучшение и эволюция изделия
Основное и вспомогательное
производство
Вывод на рынок
8 Продукт в составе системы
Отработка стабильного пилотного
производства
Отработка замечаний заказчиков
7
Продукт в составе макета
системы
Технологическая подготовка
производства
Предварительный вывод на рынок
6 Полнофункциональный образец
Состав пилотной производственной
линии
Точные спецификации продукта
5 Образец в реальном масштабе Изготовление в реальных условиях Уточненная бизнес-модель
4 Лабораторный образец Базовая технология производства
Поставщики и партнеры, ценовая
политика
3 Макетный образец Выбор производитьзаказывать Конкурентное окружение
2 Области применения
Оценка доступности материалов и
процессов.
Ценностное предложение
1 Фундаментальная концепция Базовые требования к производству. Оценка полезности
Мобильный технологический комплекс, по переработке токсичных стоков,
извлечению ионов тяжелых металлов из рудничных и сточных вод и
получению высокодисперсных металлических порошков

30. СПАСИБО ЗА ВНИМАНИЕ!
30
