Документ посвящен структуре и классификации технических каналов утечки информации, рассматривающим способы получения разведывательной информации с помощью технических средств. Описываются основные характеристики различных типов сигналов, таких как электромагнитные, электрические и акустические, а также устройства, используемые для их перехвата. Включены детали о вспомогательных технических средствах, помимо основных систем, и обсуждаются способы установления аппаратных закладок для несанкционированного доступа к информации.

1. Структура, классификация и основные характеристики
технических каналов утечки информации.
Под техническим каналом утечки информации (ТКУИ) понимают
совокупность объекта разведки, технического средства разведки (TCP), с
помощью которого добывается информация об этом объекте, и физической
среды, в которой распространяется информационный сигнал. По сути, под
ТКУИ понимают способ получения с помощью TCP разведывательной
информация об объекте. Причем под разведывательной информацией обычно
понимаются сведения или совокупность данных об объектах разведки
независимо от формы их представления.
Сигналы являются материальными носителями информации. По своей
физической природе сигналы могут быть электрическими,
электромагнитными, акустическими, и т. д. То есть сигналами, как правило,
являются электромагнитные, механические и другие виды колебаний (волн),
причем информация содержится в их изменяющихся параметрах.
В зависимости от природы сигналы распространяются в определенных
физических средах. В общем случае средой распространения могут быть
газовые (воздушные), жидкостные (водные) и твердые среды. Например,
воздушное пространство, конструкции зданий, соединительные линии и
токопроводящие элементы, грунт (земля) и т. п.
Технические средства разведки служат для приема и измерения параметров
сигналов.
В данном пособии рассматриваются портативные средства разведки,
используемые для перехвата информации, обрабатываемой в технических
средствах акустической (речевой) информации, а также средства скрытого
видеонаблюдения и съемки.

2. 1.2. КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ТЕХНИЧЕСКИХ КАНАЛОВ
УТЕЧКИ ИНФОРМАЦИИ ОБРАБАТЫВАЕМОЙ ТСПИ
Под техническими средствами приема,обработки, хранения и передачи
информации (ТСПИ) понимают технические средства, непосредственно
обрабатывающие конфиденциальную информацию. К таким средствам
относятся: электронно-вычислительная техника, режимные АТС, системы
оперативно-командной и громко-говорящей связи, системы звукоусиления,
звукового сопровождения и звукозаписи и т. д. [32].
При выявлении технических каналов утечки информации ТСПИ необходимо
рассматривать как систему, включающую основное (стационарное)
оборудование, оконечные устройства, соединительные линии (совокупность
проводов и кабелей, прокладываемых между отдельными ТСПИ и их
элементами), распределительные и коммутационные устройства, системы
электропитания, системы заземления.
Отдельные технические средства или группа технических средств,
предназначенных для обработки конфиденциальной информации, вместе с
помещениями, в которых они размещаются, составляют объект ТСПИ. Под
объектами ТСПИ понимают также выделенные помещения, предназначенные
для проведения закрытых мероприятий.
Наряду с ТСПИ в помещениях устанавливаются технические средства и
системы, непосредственно не участвующие в обработке конфиденциальной
информации, но использующиеся совместно с ТСПИ и находящиеся в зоне
электромагнитного поля, создаваемого ими. Такие технические средства и
системы называются вспомогательными техническими средствами и
системами (ВТСС). К ним относятся: технические средства открытой
телефонной, громкоговорящей связи, системы пожарной и охранной
сигнализации, элетрофикации, радиофикации, часофикации, электробытовые
приборы и т. д. [32].
В качестве канала утечки информации наибольший интерес представляют
ВТСС, имеющие выход за пределы контролируемой зоны (КЗ), т. е. зоны, в

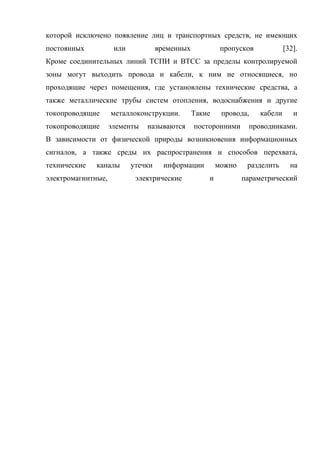

3. которой исключено появление лиц и транспортных средств, не имеющих
постоянных или временных пропусков [32].
Кроме соединительных линий ТСПИ и ВТСС за пределы контролируемой
зоны могут выходить провода и кабели, к ним не относящиеся, но
проходящие через помещения, где установлены технические средства, а
также металлические трубы систем отопления, водоснабжения и другие
токопроводящие металлоконструкции. Такие провода, кабели и
токопроводящие элементы называются посторонними проводниками.
В зависимости от физической природы возникновения информационных
сигналов, а также среды их распространения и способов перехвата,
технические каналы утечки информации можно разделить на
электромагнитные, электрические и параметрический

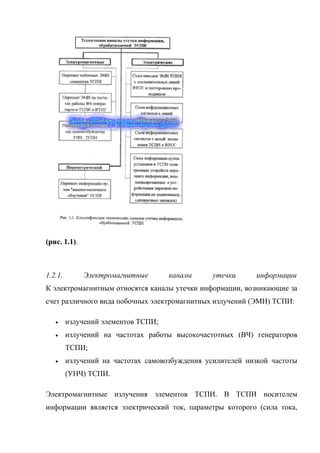

4. (рис. 1.1).
1.2.1. Электромагнитные каналы утечки информации
К электромагнитным относятся каналы утечки информации, возникающие за
счет различного вида побочных электромагнитных излучений (ЭМИ) ТСПИ:
• излучений элементов ТСПИ;
• излучений на частотах работы высокочастотных (ВЧ) генераторов
ТСПИ;
• излучений на частотах самовозбуждения усилителей низкой частоты
(УНЧ) ТСПИ.
Электромагнитные излучения элементов ТСПИ. В ТСПИ носителем
информации является электрический ток, параметры которого (сила тока,

5. напряжение, частота и фаза) изменяются по закону информационного
сигнала. При прохождении электрического тока по токоведущим элементам
ТСПИ вокруг них (в окружающем пространстве) возникает электрическое и
магнитное поле. В силу этого элементы ТСПИ можно рассматривать как
излучатели электромагнитного поля, модулированного по закону изменения
информационного сигнала.
Электромагнитные излучения на частотах работы ВЧ- генераторов ТСПИ и
ВТСС. В состав ТСПИ и ВТСС могут входить различного рода
высокочастотные генераторы. К таким устройствам можно отнести:
задающие генераторы, генераторы тактовой частоты, генераторы стирания и
подмагничивания магнитофонов, гетеродины радиоприемных и
телевизионных устройств, генераторы измерительных приборов и т. д.
В результате внешних воздействий информационного сигнала (например,
электромагнитных колебаний) на элементах ВЧ-генераторов наводятся
электрические сигналы. Приемником магнитного поля могут быть катушки
индуктивности колебательных контуров, дроссели в цепях электропитания и
т.д. Приемником электрического поля являются провода высокочастотных
цепей и другие элементы. Наведенные электрические сигналы могут вызвать
непреднамеренную модуляцию собственных ВЧ-колебаний генераторов. Эти
промодулированные ВЧ-колебания излучаются в окружающее пространство.
Электромагнитные излучения на частотах самовозбуждения УНЧ ТСПИ.
Самовозбуждение УНЧ ТСПИ (например, усилителей систем звукоусиления
и звукового сопровождения, магнитофонов, систем громкоговорящей связи
т.п.) возможно за счет случайных преобразований отрицательных обратных
связей (индуктивных или емкостных) в паразитные положительные, что
приводит к переводу усилителя из режима усиления в режим автогенерации
сигналов. Частота самовозбуждения лежит в пределах рабочих частот
нелинейных элементов УНЧ (например, полупроводниковых приборов,
электровакуумных ламп и т.п.). Сигнал на частотах самовозбуждения, как

6. правило, оказывается модулированным информационным сигналом.
Самовозбуждение наблюдается, в основном, при переводе УНЧ в
нелинейный режим работы, т.е. в режим перегрузки.
Перехват побочных электромагнитных излучений ТСПИ осуществляется
средствами радио-, радиотехнической разведки, размещенными вне
контролируемой зоны.
Зона, в которой возможны перехват (с помощью разведывательного
приемника) побочных электромагнитных излучений и последующая
расшифровка содержащейся в них информации (т.е. зона, в пределах которой
отношение "информационный сигнал/помеха" превышает допустимое
нормированное значение), называется (опасной) зоной 2[32].
Схема электромагнитных каналов утечки информации представлена на рис.
1.2.
1.2.2. Электрические каналы утечки информация
Причинами возникновения электрических каналов утечки информации могут
быть [8,17,40]:
• наводки электромагнитных излучений ТСПИ на соединительные линии
ВТСС и посторонние проводники, выходящие за пределы
контролируемой зоны;
• просачивание информационных сигналов в цепи электропитания
ТСПИ;
• просачивание информационных сигналов в цепи заземления ТСПИ.
Наводки электромагнитных излучений ТСПИ возникают при излучении
элементами ТСПИ (в том числе и их соединительными линиями)
информационных сигналов, а также при наличии гальванической связи
соединительных линий ТСПИ и посторонних проводников или линий ВТСС.
Уровень наводимых сигналов в значительной степени зависит от мощности
излучаемых сигналов, расстояния до проводников, а также длины
совместного пробега соединительных линий ТСПИ и посторонних

7. проводников.
Пространство вокруг ТСПИ, в пределах которого на случайных антеннах
наводится информационный сигнал выше допустимого (нормированного)
уровня, называется (опасной) зоной 1 [32].
Случайной антенной является цепь ВТСС или посторонние проводники,
способные принимать побочные электромагнитные излучения.
Случайные антенны могут быть сосредоточенными и распределенными.
Сосредоточенная случайная антенна представляет собой компактное
техническое средство, например телефонный аппарат, громкоговоритель
радиотрансляционной сети и т.д. К распределенным случайным антеннам
относятся случайные антенны с распределенными параметрами: кабели,
провода, металлические трубы и другие токопроводящие коммуникации [32].
Просачивание информационных сигналов в цепи электропитания возможно
при наличии магнитной связи между выходным трансформатором усилителя
(например, УНЧ) и трансформатором выпрямительного устройства. Кроме
того, токи усиливаемых информационных сигналов замыкаются через
источник электропитания, создавая на его внутреннем сопротивлении
падение напряжения, которое при недостаточном затухании в фильтре
выпрямительного устройства может быть обнаружено в линии
электропитания. Информационный сигнал может проникнуть в цепи
электропитания также в результате того, что среднее значение потребляемого
тока в оконечных каскадах усилителей в большей или меньшей степени
зависит от амплитуды информационного сигнала, что создает
неравномерную нагрузку на выпрямитель и приводит к изменению
потребляемого тока по закону изменения информационного сигнала.
Просачивание информационных сигналов в цепи заземления. Кроме
заземляющих проводников, служащих для непосредственного соединения
ТСПИ с контуром заземления, гальваническую связь с землей могут иметь
различные проводники, выходящие за пределы контролируемой зоны. К ним
относятся нулевой провод сети электропитания, экраны подключения к

8. соединительным линиям ВТСС и посторонним проводникам, проходящим
через помещения, где установлены ТСПИ, а также к их системам
электропитания и заземления. Для этих целей используются специальные
средства радио- и радиотехнической разведки, а также специальная
измерительная аппаратура.

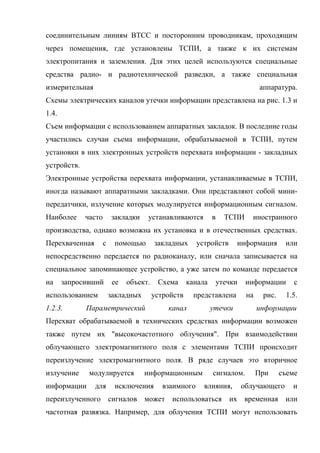

Схемы электрических каналов утечки информации представлена на рис. 1.3 и
1.4.
Съем информации с использованием аппаратных закладок. В последние годы
участились случаи съема информации, обрабатываемой в ТСПИ, путем
установки в них электронных устройств перехвата информации - закладных
устройств.
Электронные устройства перехвата информации, устанавливаемые в ТСПИ,
иногда называют аппаратными закладками. Они представляют собой мини-
передатчики, излучение которых модулируется информационным сигналом.
Наиболее часто закладки устанавливаются в ТСПИ иностранного
производства, однако возможна их установка и в отечественных средствах.
Перехваченная с помощью закладных устройств информация или
непосредственно передается по радиоканалу, или сначала записывается на
специальное запоминающее устройство, а уже затем по команде передается
на запросивший ее объект. Схема канала утечки информации с
использованием закладных устройств представлена на рис. 1.5.
1.2.3. Параметрический канал утечки информации
Перехват обрабатываемой в технических средствах информации возможен
также путем их "высокочастотного облучения". При взаимодействии
облучающего электромагнитного поля с элементами ТСПИ происходит
переизлучение электромагнитного поля. В ряде случаев это вторичное
излучение модулируется информационным сигналом. При съеме
информации для исключения взаимного влияния, облучающего и
переизлученного сигналов может использоваться их временная или
частотная развязка. Например, для облучения ТСПИ могут использовать

9. импульсные сигналы.
При переизлучении параметры сигналов изменяются. Поэтому данный канал
утечки информации часто называют параметрическим.
Для перехвата информации по данному каналу необходимы специальные
высокочастотные генераторы с антеннами, имеющими узкие диаграммы
направленности и специальные радиоприемные устройства. Схема
параметрического канала утечки информации представлена на рис. 1.6.
1.3. КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ТЕХНИЧЕСКИХ КАНАЛОВ
УТЕЧКИ АКУСТИЧЕСКОЙ (РЕЧЕВОЙ) ИНФОРМАЦИИ
Под акустической понимается информация, носителем которой являются
акустические сигналы. В том случае, если источником информации является
человеческая речь, акустическая информация называется речевой.
Акустический сигнал представляет собой возмущения упругой среды,
проявляющиеся в возникновении акустических колебаний различной формы
и длительности [32]. Акустическими называются механические колебания
частиц упругой среды, распространяющиеся от источника колебаний в
окружающее пространство в виде волн различной длины.
Первичными источниками акустических колебаний являются механические
колебательные системы, например органы речи человека, а вторичными -
преобразователи различного типа, в том числе электроакустические.
Последние представляют собой устройства, предназначенные для
преобразования акустических колебаний в электрические и обратно. К ним
относятся пьезоэлементы, микрофоны, телефоны, громкоговорители и другие
устройства [17,40].
В зависимости от формы акустических колебаний различают простые
(тональные) и сложные сигналы. Тональный - это сигнал, вызываемый
колебанием, совершающимся по синусоидальному закону. Сложный сигнал
включает целый спектр гармонических составляющих.
Речевой сигнал является сложным акустическим сигналом в диапазоне

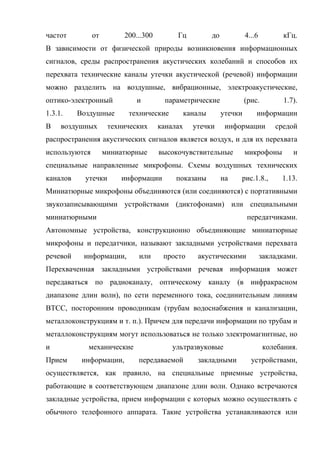

10. частот от 200...300 Гц до 4...6 кГц.
В зависимости от физической природы возникновения информационных
сигналов, среды распространения акустических колебаний и способов их
перехвата технические каналы утечки акустической (речевой) информации
можно разделить на воздушные, вибрационные, электроакустические,
оптико-электронный и параметрические (рис. 1.7).
1.3.1. Воздушные технические каналы утечки информации
В воздушных технических каналах утечки информации средой
распространения акустических сигналов является воздух, и для их перехвата
используются миниатюрные высокочувствительные микрофоны и
специальные направленные микрофоны. Схемы воздушных технических
каналов утечки информации показаны на рис.1.8., 1.13.
Миниатюрные микрофоны объединяются (или соединяются) с портативными
звукозаписывающими устройствами (диктофонами) или специальными
миниатюрными передатчиками.
Автономные устройства, конструкционно объединяющие миниатюрные
микрофоны и передатчики, называют закладными устройствами перехвата
речевой информации, или просто акустическими закладками.
Перехваченная закладными устройствами речевая информация может
передаваться по радиоканалу, оптическому каналу (в инфракрасном
диапазоне длин волн), по сети переменного тока, соединительным линиям
ВТСС, посторонним проводникам (трубам водоснабжения и канализации,
металлоконструкциям и т. п.). Причем для передачи информации по трубам и
металлоконструкциям могут использоваться не только электромагнитные, но
и механические ультразвуковые колебания.
Прием информации, передаваемой закладными устройствами,
осуществляется, как правило, на специальные приемные устройства,
работающие в соответствующем диапазоне длин волн. Однако встречаются
закладные устройства, прием информации с которых можно осуществлять с
обычного телефонного аппарата. Такие устройства устанавливаются или

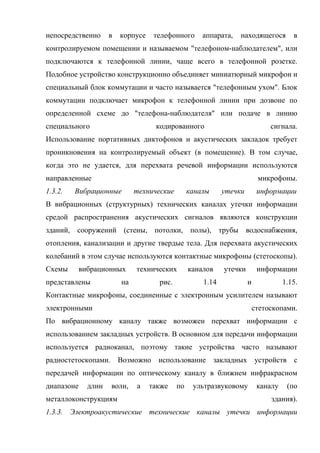

11. непосредственно в корпусе телефонного аппарата, находящегося в
контролируемом помещении и называемом "телефоном-наблюдателем", или
подключаются к телефонной линии, чаще всего в телефонной розетке.
Подобное устройство конструкционно объединяет миниатюрный микрофон и
специальный блок коммутации и часто называется "телефонным ухом". Блок
коммутации подключает микрофон к телефонной линии при дозвоне по
определенной схеме до "телефона-наблюдателя" или подаче в линию
специального кодированного сигнала.
Использование портативных диктофонов и акустических закладок требует
проникновения на контролируемый объект (в помещение). В том случае,
когда это не удается, для перехвата речевой информации используются
направленные микрофоны.
1.3.2. Вибрационные технические каналы утечки информации
В вибрационных (структурных) технических каналах утечки информации
средой распространения акустических сигналов являются конструкции
зданий, сооружений (стены, потолки, полы), трубы водоснабжения,
отопления, канализации и другие твердые тела. Для перехвата акустических
колебаний в этом случае используются контактные микрофоны (стетоскопы).
Схемы вибрационных технических каналов утечки информации
представлены на рис. 1.14 и 1.15.
Контактные микрофоны, соединенные с электронным усилителем называют
электронными стетоскопами.
По вибрационному каналу также возможен перехват информации с
использованием закладных устройств. В основном для передачи информации
используется радиоканал, поэтому такие устройства часто называют
радиостетоскопами. Возможно использование закладных устройств с
передачей информации по оптическому каналу в ближнем инфракрасном
диапазоне длин волн, а также по ультразвуковому каналу (по
металлоконструкциям здания).
1.3.3. Электроакустические технические каналы утечки информации

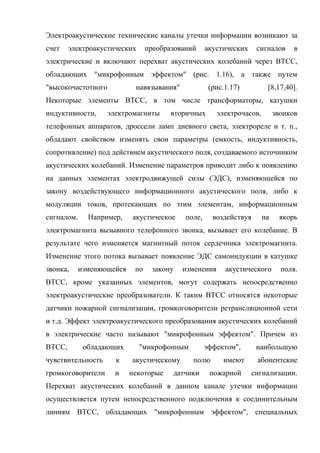

12. Электроакустические технические каналы утечки информации возникают за
счет электроакустических преобразований акустических сигналов в
электрические и включают перехват акустических колебаний через ВТСС,
обладающих "микрофонным эффектом" (рис. 1.16), а также путем
"высокочастотного навязывания" (рис.1.17) [8,17,40].
Некоторые элементы ВТСС, в том числе трансформаторы, катушки
индуктивности, электромагниты вторичных электрочасов, звонков
телефонных аппаратов, дроссели ламп дневного света, электрореле и т. п.,
обладают свойством изменять свои параметры (емкость, индуктивность,
сопротивление) под действием акустического поля, создаваемого источником
акустических колебаний. Изменение параметров приводит либо к появлению
на данных элементах электродвижущей силы (ЭДС), изменяющейся по
закону воздействующего информационного акустического поля, либо к
модуляции токов, протекающих по этим элементам, информационным
сигналом. Например, акустическое поле, воздействуя на якорь
электромагнита вызывного телефонного звонка, вызывает его колебание. В
результате чего изменяется магнитный поток сердечника электромагнита.
Изменение этого потока вызывает появление ЭДС самоиндукции в катушке
звонка, изменяющейся по закону изменения акустического поля.
ВТСС, кроме указанных элементов, могут содержать непосредственно
электроакустические преобразователи. К таким ВТСС относятся некоторые
датчики пожарной сигнализации, громкоговорители ретрансляционной сети
и т.д. Эффект электроакустического преобразования акустических колебаний
в электрические часто называют "микрофонным эффектом". Причем из
ВТСС, обладающих "микрофонным эффектом", наибольшую
чувствительность к акустическому полю имеют абонентские
громкоговорители и некоторые датчики пожарной сигнализации.
Перехват акустических колебаний в данном канале утечки информации
осуществляется путем непосредственного подключения к соединительным
линиям ВТСС, обладающих "микрофонным эффектом", специальных

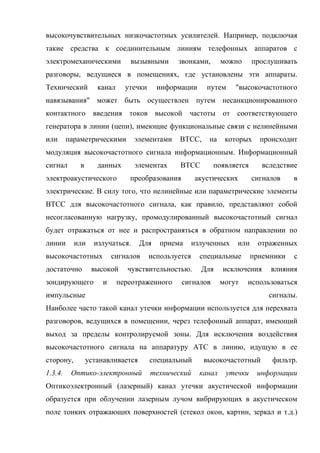

13. высокочувствительных низкочастотных усилителей. Например, подключая
такие средства к соединительным линиям телефонных аппаратов с
электромеханическими вызывными звонками, можно прослушивать
разговоры, ведущиеся в помещениях, где установлены эти аппараты.
Технический канал утечки информации путем "высокочастотного
навязывания" может быть осуществлен путем несанкционированного
контактного введения токов высокой частоты от соответствующего
генератора в линии (цепи), имеющие функциональные связи с нелинейными
или параметрическими элементами ВТСС, на которых происходит
модуляция высокочастотного сигнала информационным. Информационный
сигнал в данных элементах ВТСС появляется вследствие
электроакустического преобразования акустических сигналов в
электрические. В силу того, что нелинейные или параметрические элементы
ВТСС для высокочастотного сигнала, как правило, представляют собой
несогласованную нагрузку, промодулированный высокочастотный сигнал
будет отражаться от нее и распространяться в обратном направлении по
линии или излучаться. Для приема излученных или отраженных
высокочастотных сигналов используется специальные приемники с
достаточно высокой чувствительностью. Для исключения влияния
зондирующего и переотраженного сигналов могут использоваться
импульсные сигналы.
Наиболее часто такой канал утечки информации используется для перехвата
разговоров, ведущихся в помещении, через телефонный аппарат, имеющий
выход за пределы контролируемой зоны. Для исключения воздействия
высокочастотного сигнала на аппаратуру АТС в линию, идущую в ее
сторону, устанавливается специальный высокочастотный фильтр.
1.3.4. Оптико-электронный технический канал утечки информации
Оптикоэлектронный (лазерный) канал утечки акустической информации
образуется при облучении лазерным лучом вибрирующих в акустическом
поле тонких отражающих поверхностей (стекол окон, картин, зеркал и т.д.)

14. [48]. Отраженное лазерное излучение (диффузное или зеркальное)
модулируется по амплитуде и фазе (по закону вибрации поверхности) и
принимается приемником оптического (лазерного) излучения, при
демодуляции которого выделяется речевая информация (рис 1.18). Причем
лазер и приемник оптического излучения могут быть установлены в одном
или разных местах (помещениях).
Для перехвата речевой информации по данному каналу используются
сложные лазерные акустические локационные системы, иногда называемые
"лазерными микрофонами". Работают они, как правило, в ближнем
инфракрасном диапазоне волн.
1.3.5. Параметрические технические каналы утечки информации
В результате воздействия акустического поля меняется давление на все
элементы высокочастотных генераторов ТСПИ и ВТСС. При этом
изменяется (незначительно) взаимное расположение элементов схем,
проводов в катушках индуктивности, дросселей и т. п., что может привести к
изменениям параметров высокочастотного сигнала, например, к модуляции
его информационным сигналом. Поэтому этот канал утечки информации
называется параметрическим. Это обусловлено тем, что незначительное
изменение взаимного расположения, например, проводов в катушках
индуктивности (межвиткового расстояния) приводит к изменению их
индуктивности, а, следовательно, к изменению частоты излучения
генератора, т.е. к частотной модуляции сигнала. Или воздействие
акустического поля на конденсаторы приводит к изменению расстояния
между пластинами и, следовательно, к изменению его емкости, что, в свою
очередь, также приводит к частотной модуляции высокочастотного сигнала
генератора. Наиболее часто наблюдается паразитная модуляция
информационным сигналом излучений гетеродинов радиоприемных и
телевизионных устройств, находящихся в выделенных помещениях и
имеющих конденсаторы переменной емкости с воздушным диэлектриком в
колебательных контурах гетеродинов [40,41]. Промодулированные

15. информационным сигналом высокочастотные колебания излучаются в
окружающее пространство и могут быть перехвачены и детектированы
средствами радиоразведки (рис. 1.19).
Параметрический канал утечки информации может быть реализован и путем
"высокочастотного облучения" помещения, где установлены полуактивные
закладные устройства, имеющие элементы, некоторые параметры которых
(например, добротность и резонансная частота объемного резонатора)
изменяются по закону изменения акустического (речевого) сигнала (рис.
1.20).
При облучении мощным высокочастотным сигналом помещения, в котором
установлено такое закладное устройство, в последнем при взаимодействии
облучающего электромагнитного поля со специальными элементами
закладки (например, четвертьволновым вибратором) происходит образование
вторичных радиоволн, т.е. переизлучение электромагнитного поля. А
специальное устройство закладки (например, объемный резонатор)
обеспечивает амплитудную, фазовую или частотную модуляцию
переотраженного сигнала по закону изменения речевого сигнала. Подобного
вида закладки иногда называют полуактивными.
Для перехвата информации по данному каналу кроме закладного устройства
необходимы специальный передатчик с направленным излучением и
приемник.
1.4. КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА ТЕХНИЧЕСКИХ КАНАЛОВ
ПЕРЕХВАТА ИНФОРМАЦИИ ПРИ ЕЕ ПЕРЕДАЧЕ ПО КАНАЛАМ СВЯЗИ
Информация после обработки в ТСПИ может передаваться по каналам связи,
где также возможен ее перехват.
В настоящее время для передачи информации используют в основном KB,
УКВ, радиорелейные, тропосферные и космические каналы связи, а также
кабельные и волоконно-оптические линии связи. В зависимости от вида
каналов связи технические каналы перехвата информации можно разделить

16. на электромагнитные, электрические и индукционные (рис. 1.21).
1.4.1. Электромагнитный канал перехвата информации
Высокочастотные электромагнитные излучения передатчиков средств связи,
модулированные информационным сигналом, могут перехватываться
портативными средствами радиоразведки и при необходимости передаваться
в центр обработки для их раскодирования (рис. 1.22).
Данный канал перехвата информации наиболее широко используется для
прослушивания телефонных разговоров, ведущихся по радиотелефонам,
сотовым телефонам или по радиорелейным и спутниковым линиям связи.
1.4.2. Электрический канал перехвата информации
Электрический канал перехвата информации, передаваемой по кабельным
линиям связи, предполагает контактное подключение аппаратуры разведки к
кабельным линиям связи (рис. 1.23).
Самый простой способ - это непосредственное параллельное подключение к
линии связи. Но данный факт легко обнаруживается, так как приводит к
изменению характеристик линии связи за счет падения напряжения.
Поэтому средства разведки к линии связи подключаются или через
согласующее устройство, несколько снижающее падение напряжения, или
через специальные устройства компенсации падения напряжения [1,40]. В
последнем случае аппаратура разведки и устройство компенсации падения
напряжения включаются в линию связи последовательно, что существенно
затрудняет обнаружение факта несанкционированного подключения к ней.
Контактный способ используется в основном для снятия информации с
коаксиальных и низкочастотных кабелей связи. Для кабелей, внутри которых
поддерживается повышенное давление воздуха, применяются устройства,
исключающие его снижение, в результате чего предотвращается
срабатывание специальной сигнализации.
Электрический канал наиболее часто используется для перехвата
телефонных разговоров. При этом перехватываемая информация может
непосредственно записываться на диктофон или передаваться по

17. радиоканалу в пункт приема для ее записи и анализа. Устройства,
подключаемые к телефонным линиям связи и комплексированные с
устройствами передачи информации по радиоканалу, часто называют
телефонными закладками.
1.4.3. Индукционный канал перехвата информации
В случае использования сигнальных устройств контроля целостности линии
связи, ее активного и реактивного сопротивления факт контактного
подключения к ней аппаратуры разведки будет обнаружен. Поэтому
спецслужбы наиболее часто используют индуктивный канал перехвата
информации, не требующий контактного подключения к каналам связи. В
данном канале используется эффект возникновения вокруг кабеля связи
электромагнитного поля при прохождении по нему информационных
электрических сигналов, которые перехватываются специальными
индукционными датчиками (рис. 1.23). Индукционные датчики используются
в основном для съема информации с симметричных высокочастотных
кабелей. Сигналы с датчиков усиливаются, осуществляется частотное
разделение каналов, и информация, передаваемая по отдельным каналам,
запиcывается на магнитофон или высокочастотный сигнал записывается на
специальный магнитофон.
Современные индукционные датчики способны снимать информацию с
кабелей, защищенных не только изоляцией, но и двойной броней из стальной
ленты и стальной проволоки, плотно обвивающих кабель [5].
Для бесконтактного съема информации с незащищенных телефонных линий
связи могут использоваться специальные низкочастотные усилители,
снабженные магнитными антеннами.
Некоторые средства бесконтактного съема информации, передаваемой по
каналам связи, могут комплексироваться с радиопередатчиками для
ретрансляции в центр ее обработки.

18. 1.5. КЛАССИФИКАЦИЯ И ХАРАКТЕРИСТИКА СПОСОБОВ СКРЫТОГО
ВИДЕОНАБЛЮДЕНИЯ И СЪЕМКИ
Наряду с информацией, обрабатываемой в ТСПИ, и акустической (речевой)
информацией, важную роль играет видовая информация, получаемая
техническими средствами разведки в виде изображений объектов или
документов.
В зависимости от характера информации и ее предназначения можно
выделить следующие способы ее получения (рис. 1.24):
• наблюдение за объектом;
• съемка объекта;
• съемка (снятие копий) документов.
1.5.1. Наблюдение за объектом
Наблюдение за объектом организуется в течение определенного (в ряде
случаев длительного) времени.
В зависимости от условий наблюдения и освещения для наблюдения за
объектом могут использоваться различные технические средства. Для
наблюдения днем - оптические приборы (монокуляры, подзорные трубы,
бинокли, телескопы и т.д.), телевизионные камеры (системы), для
наблюдения ночью - приборы ночного видения, телевизионные камеры
(системы), тепловизоры.
Для наблюдения с большого расстояния используются средства с
длиннофокусными оптическими системами (рис. 1.25), а при наблюдении с
близкого расстояния - камуфлированные скрытно установленные
телевизионные камеры (рис. 1.26). Причем видеоизображение с
телевизионных камер может передаваться на мониторы, как по кабелю, так и
по радиоканалу.
1.5.2. Съемка объектов
Съемка объектов проводится для документирования результатов наблюдения
и более подробного изучения объектов. Для съемки объектов используются

19. телевизионные и фотографические средства. Причем фотоаппараты
используются в случае, когда необходимо получить отдельные изображения,
например, внешний вид объекта или фотоснимок сотрудника, а
телевизионные - когда необходимо получить изображения динамического
процесса, например технологического цикла, или действий отдельных лиц.
При съемке объектов, также как и при наблюдении за ними, использование
тех или иных технических средств обусловлено условиями съемки и времени
суток.
Для съемки объектов днем с большого расстояния используются
фотоаппараты и телевизионные камеры с длиннофокусными объективами
или комплексированные с телескопами.
Для съемки объектов днем с близкого расстояния используются портативные
камуфлированные фотоаппараты и телекамеры, комплексированные с
устройствами видеозаписи или передачи видеоизображений по радиоканалу.
Съемка объектов ночью проводится, как правило, с близкого расстояния. Для
этих целей используются портативные фотоаппараты и телевизионные
камеры, комплексированные с приборами ночного видения, или
тепловизоры, а также портативные закамуфлированные телевизионные
камеры высокой чувствительности, комплексированные с устройствами
передачи информации по радиоканалу.
