Космическая ЯЭУ как источник излучений в космическое пространство
Документ обсуждает характеристики космических ядерных энергетических установок типа «Топаз» и их излучения в космосе. Описаны физические процессы утечки нейтронов, фотонов и электронов, а также результаты моделирования с использованием программного комплекса MCNP и Geant4. Проведены расчёты удельных утечек различных частиц, что позволяет оценить их влияние на другие космические аппараты и экологию космического пространства.
Космическая ЯЭУ как источник излучений в космическое пространство
- 1. Государственная корпорация «РОСАТОМ» ФГУП ГНЦ РФ- Физико-энергетический институт им. А.И. Лейпунского Алексеев П.А., Ехлаков И.А. Космическая ЯЭУ как источник излучений в космическое пространство ХI научно-техническая конференция «Молодежь в науке» г. Саров 7-9 ноября 2012 г.
- 2. Космические ядерные энергетические установки • Одним из основных направлений развития современной космической ядерной энергетики являются усовершенствованные ТРП типа «ТОПАЗ» мощностью в от десятков до сотен киловатт.
- 3. КЯЭУ типа «ТОПАЗ» • В отличие от наземных ядерных реакторов, излучение космической ЯЭУ экранируется лишь для малого телесного угла, в котором располагаются радиационно-чувствительные элементы КА. В остальных направлениях активная зона и окружающая среда разделяются лишь слоем конструкционных элементов ЯЭУ толщиной несколько сантиметров, что существенно расширяет физику утечек реакторных излучений, способных оказывать влияние на другие космические аппараты и экологию космического пространства.

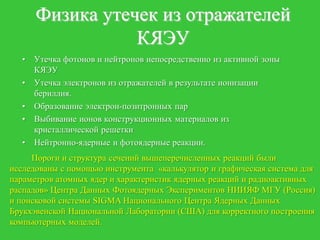

- 4. Физика утечек изотражателей КЯЭУ • Утечка фотонов и нейтронов непосредственно из активной зоны КЯЭУ • Утечка электронов из отражателей в результате ионизации бериллия. • Образование электрон-позитронных пар • Выбивание ионов конструкционных материалов из кристаллической решетки • Нейтронно-ядерные и фотоядерные реакции. Пороги и структура сечений вышеперечисленных реакций были исследованы с помощью инструмента «калькулятор и графическая система для параметров атомных ядер и характеристик ядерных реакций и радиоактивных распадов» Центра Данных Фотоядерных Экспериментов НИИЯФ МГУ (Россия) и поисковой системы SIGMA Национального Центра Ядерных Данных Брукхэвенской Национальной Лаборатории (США) для корректного построения компьютерных моделей.

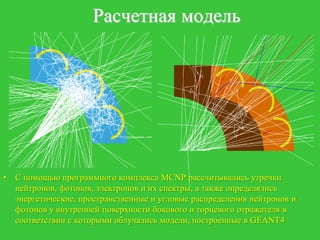

- 5. Расчетная модель • С помощью программного комплекса MCNP рассчитывались утречки нейтронов, фотонов, электронов и их спектры, а также определялись энергетические, пространственные и угловые распределения нейтронов и фотонов у внутренней поверхности бокового и торцевого отражателя в соответствии с которыми облучались модели, построенные в GEANT4
- 6. Физические процессы, задействованныев расчете на GEANT4 • Для фотонов были подключены процессы комптоновского рассеяния, фотоэлектрического эффекта, процесса образования электрон-позитронных пар и фотоядерных реакций. • Для электронов и позитронов были подключены процессы многократного кулоновского рассеяния, ионизационных потерь, тормозного излучения и электроядерных взаимодействий. Для позитронов также подключался процесс позитронной аннигиляции. • Для ионов были подключены процессы многократного кулоновского рассеяния, ионизационных потерь, переноса через геометрию детектора и упругого и неупругого рассеяния адронов. Для описания упругого рассеяния применялась модель LElastic. Неупругое рассеяние описывалось моделью бинарных каскадов для легких ионов.
- 7. • Для нейтронов были подключены процессы упругого и неупругого рассеяния адронов и нейтронного захвата. Для описания упругого рассеяния нейтронов применялась модель G4NeutronHPElastic и пакет сечений G4NeutronHPElasticData. Для описания неупругого рассеяния нейтронов применялись модель G4NeutronHPInelastic и пакет сечений G4NeutronHPInelasticData. Процесс нейтронного захвата описывался моделью G4NeutronHPCapture и пакетом сечений G4NeutronHPCaptureData. Процесс деления ядер нейтронами не был включен в моделирование, так как отражатели состоят лишь из очень легких элементов, для которых деление невозможно.
- 8. Полученные результаты • Произведенные вычисления для ТРП типа «ТОПАЗ» дали оценки удельных утечек (на 1 Вт тепловой мощности): • 1.1∙1010 нейтронов в секунду, • 3.2∙1010 фотонов в секунду, • 2.3∙108 электронов в секунду, • 1.0∙107 позитронов в секунду, • 2.4∙104 альфа-частиц в секунду, • 3.4∙103 ядер 6He, • 1.3∙105 ядер 9Be, • 1∙10-1 протонов, • 5∙10-1 дейтронов, • 1.7∙100 тритонов, • 3∙10-1 ядер 7Li.
- 9.
- 10.
