1. Лампа накаливания.

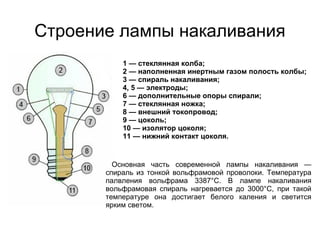

2. Строение лампы накаливания
1 — стеклянная колба;
2 — наполненная инертным газом полость колбы;
3 — спираль накаливания;
4, 5 — электроды;
6 — дополнительные опоры спирали;
7 — стеклянная ножка;
8 — внешний токопровод;
9 — цоколь;
10 — изолятор цоколя;
11 — нижний контакт цоколя.
Основная часть современной лампы накаливания —
спираль из тонкой вольфрамовой проволоки. Температура
палвления вольфрама 3387°C. В лампе накаливания
вольфрамовая спираль нагревается до 3000°C, при такой
температуре она достигает белого каления и светится
ярким светом.

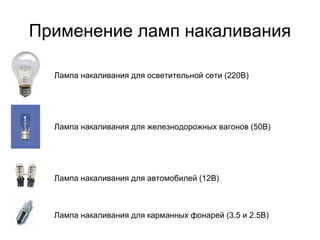

3. Применение ламп накаливания
Лампа накаливания для осветительной сети (220В)
Лампа накаливания для железнодорожных вагонов (50В)
Лампа накаливания для автомобилей (12В)
Лампа накаливания для карманных фонарей (3.5 и 2.5В)

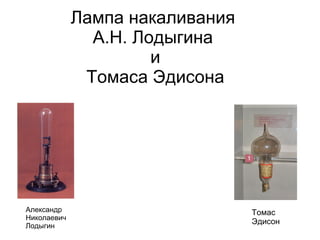

4. Лампа накаливания
А.Н. Лодыгина
и
Томаса Эдисона
Александр Томас
Николаевич
Эдисон
Лодыгин

5. Короткое замыкание.

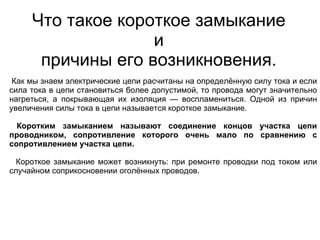

6. Что такое короткое замыкание
и
причины его возникновения.
Как мы знаем электрические цепи расчитаны на определённую силу тока и если
сила тока в цепи становиться более допустимой, то провода могут значительно
нагреться, а покрывающая их изоляция — воспламениться. Одной из причин
увеличения силы тока в цепи называется короткое замыкание.
Коротким замыканием называют соединение концов участка цепи
проводником, сопротивление которого очень мало по сравнению с
сопротивлением участка цепи.
Короткое замыкание может возникнуть: при ремонте проводки под током или
случайном соприкосновении оголённых проводов.

7. Предохранители
Для того что бы избежать при коротком замыкании
пожара в сеть включают предохранители. Они сразу
отключают линию, если сила тока в цепи вдруг
оказывается больше допустимой нормы. Они
защищают электроприборы от выхода из строя при
перегрузках в электрической сети. Предохранители
устанавливают на входе электрических установок.
Предохранители, применяемые в квартирной
проводке, распологают на специальном щитке,
устанавливаемом у самого ввода проводов в
квартиру.

8. Конец
Науменко Олег 8а класс
