Досвід робіт з енергоаудиту

Івано-Франківський національний технічний університет нафти і газу

ДОСВІД РОБІТ З ЕНЕРГОАУДИТУ
ТА ОБСТЕЖЕННЯ СПОРУД,
ІНЖЕНЕРНИХ МЕРЕЖ

karpash@nung.edu.ua
А.В. Яворський, О.М. Карпаш, rybitsky@nung.edu.ua
mkarpash@nung.edu.ua
І.В. Рибіцький, М.О. Карпаш, Н.Л. Тацакович

rybitsky@nung.edu.ua, mkarpash@nung.edu.ua Івано-Франківський національний технічний університет нафти і газу

ЕНЕРГОАУДИТ (згідно з ДСТУ 4065-2001)

Вид діяльності, спрямований на зниження споживання
паливно-енергетичних ресурсів суб’єктами
господарювання, який полягає у проведенні
енерготехнологічної і техніко-економічної
експертизи, веденні обліку паливно-енергетичних
ресурсів, а також у розробленні і обґрунтуванні
енергоощадних заходів.

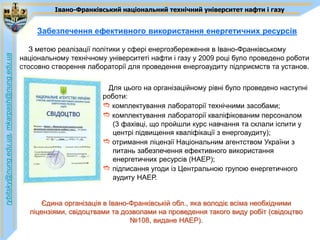

Забезпечення ефективного використання енергетичних ресурсів

З метою реалізації політики у сфері енергозбереження в Івано-Франківському
rybitsky@nung.edu.ua, mkarpash@nung.edu.ua

національному технічному університеті нафти і газу у 2009 році було проведено роботи
стосовно створення лабораторії для проведення енергоаудиту підприємств та установ.

Для цього на організаційному рівні було проведено наступні
роботи:
e комплектування лабораторії технічними засобами;
e комплектування лабораторії кваліфікованим персоналом
(3 фахівці, що пройшли курс навчання та склали іспити у
центрі підвищення кваліфікації з енергоаудиту);
e отримання ліцензії Національним агентством України з
питань забезпечення ефективного використання
енергетичних ресурсів (НАЕР);
e підписання угоди із Центральною групою енергетичного
аудиту НАЕР.

Єдина організація в Івано-Франківській обл., яка володіє всіма необхідними
ліцензіями, свідоцтвами та дозволами на проведення такого виду робіт (свідоцтво
№108, видане НАЕР).


ПОСЛУГИ З ЕНЕРГОАУДИТУ:

тепловізійніобстеження;

визначення рівня освітленості;
вимірювання витрати теплоносія;
визначення режимів згоряння газових котлів;
визначення ефективності роботи систем вентиляції
та кондиціювання повітря;
дослідження енергообладнання;
виявлення траси підземних мереж;
аналіз втрат теплової енергії;
аналіз балансу споживання паливно-енергетичних
ресурсів;
розроблення рекомендацій за результатами
досліджень.


ПОСЛУГИ З ЕНЕРГОАУДИТУ
Для проведення енергетичного аудиту ІФНТУНГ володіє

висококваліфікованим сертифікованим кадровим
забезпеченням, нормативними документами, всіма
необхідними технічними засобами та ліцензіями,
свідоцтвами і дозволами.


Наявні у ІФНТУНГ технічні засоби для проведення
енергетичного аудиту

Інфрачервоний
пірометр FLUKE 574
Тепловізор FLUKE Ti25

Люксметр Тахометр цифровий
Кліщі цифрові цифровий Газоаналізатор безконтактний SE -100
(ватметр) ВМ157 DE 3350 ОКСИ 5М-5Н

Вимірювач вологості Ультразвуковий
та температури FLUKE 971 витратомір-лічильник Трасопошуковий
Комплекс “Абрис-ТМ7”
УВР-011 А2.2/Н-К-М


ЯК ЦЕ ПРАЦЮЄ?
Будь-яке тіло (об’єкт) з Це випромінювання сприймається
температурою вищою спеціальними детекторами і

абсолютного нуля випромінює перетворюється у видиме для
невидиме для людського ока людського ока зображення.
інфрачервоне випромінювання.

В результаті отримується видиме інфрачервоне зображення об’єкта.


Тепловізійне обстеження навчального корпусу №3 ІФНТУНГ

Загальний вигляд корпусу №3

Тепловізійні зображення досліджуваної будівлі


Місця витоків тепла у системі опалення

РЕЗУЛЬТАТИ ДОСЛІДЖЕНЬ
Понаднормативні втрати теплової енергії (у відсотках), які втрачаються
через огороджуючі конструкції склали:
- для стін будівлі ………………………………………………….94%
- для перекриття (другий поверх/горище)............................433%
- для віконних пройомів..........................................................173%


ОБСТЕЖЕННЯ ПУНКТУ ОБЛІКУ ТЕПЛА СИСТЕМИ
ТЕПЛОПОСТАЧАННЯ СПОРТКОМПЛЕКСУ ТА МАНЕЖУ ІФНТУНГ

КОЛ – розподільчий колодязь,
СК – спорткомплекс,
М – манеж,
ВК – виставковий комплекс,
№7 – корпус №7,
К - котельня

Схема підведення тепла до
спорткомплексу та манежу
Результати тепловізійних вимірювань
ІФНТУНГ
Лічильник системи обліку теплової енергії давав завищені покази споживання тепла:
- за результатами вимірювань реальне охолодження води становить 15ºС,
- за показами теплового лічильника облікове охолодження води становить 47,2ºС,
Перевищення показів системи обліку теплової енергії становить 315% .
Виявлено значну перевитрату коштів університету на оплату підігріву води!!!


ТЕПЛОВІЗІЙНЕ ОБСТЕЖЕННЯ
Навчального корпусу №9 ІФНТУНГ

Низькі теплоізоляційні характеристики
та старіння огороджуючих конструкцій
призводять до втрат теплової енергії


ЕЛЕКТРООБЛАДНАННЯ


Закладів освіти області (смт. Верховина)

Низька якість робіт при зведенні будівлі та при встановленні віконних
пройомів призводять до втрат теплової енергії


ТЕПЛОВІЗІЙНЕ ОБСТЕЖЕННЯ ПРИМІЩЕННЯ АВТОТРАНСПОРТНОГО
ГОСПОДАРСТВА БОГОРОДЧАНСЬКОГО ЛВУМГ

Загальний вигляд будівлі

Тепловізійне зображення будівлі


ТЕПЛОВІЗІЙНЕ ОБСТЕЖЕННЯ ПРИМІЩЕННЯ АВТОТРАНСПОРТНОГО
ГОСПОДАРСТВА БОГОРОДЧАНСЬКОГО ЛВУМГ

Тепловізійне зображення. Дверний пройом. Тепловізійні зображення.
Внутрішня сторона. Водонагрівальний агрегат.

За результатами проведених тепловізійних досліджень було зроблено
наступні висновки:
– приміщення автотракторного господарства Богородчанського ЛВУМГ
має низьку якість теплоізоляції стін, низьку герметичність дверних та
віконних пройомів приміщень через що виникають значні втрати
теплоенергії при опалюванні.
– для зменшення тепловтрат доцільно провести ремонт стін, вікон та дверей
приміщення з використанням високоефективних теплоізоляційних
матеріалів.


котельні м. Івано-Франківськ


ВИЯВЛЕННЯ МІСЦЬ ТА ОБ’ЄМІВ ВИТОКІВ
В СИСТЕМАХ ВОДОПОСТАЧАННЯ (НВЦ с.Загвіздя)

Ультразвуковий витратомір-
лічильник УВР-011 А2.2/Н-К-М


ОБСТЕЖЕННЯ ПІДЗЕМНИХ КОМУНІКАЦІЙ

Ми володіємо усіма засобами для запобігання
таким ситуаціям!


НАЯВНЕ ОБЛАДНАННЯ ДЛЯ ОБСТЕЖЕННЯ ПІДЗЕМНИХ КОМУНІКАЦІЙ

Трасопошуковий Трасопошуковий комплекс
Комплекс “Абрис-ТМ7” ТК-1
Глибинний металошукач
(магнітометр) OGF-L

Генератор пошуковий ПКІ-2
Колесо одометричне

Лазерний далекомір
LEICA DISTO A5


ОБСТЕЖЕННЯ ПІДЗЕМНИХ КОМУНІКАЦІЙ
НА ТЕРЕТОРІЇ ІФНТУНГ

rybitsky@nung.edu.ua, mkarpash@nung.edu.ua Івано-Франківський національний технічний університет нафти і газу

Загальний вигляд
експериментальної установки

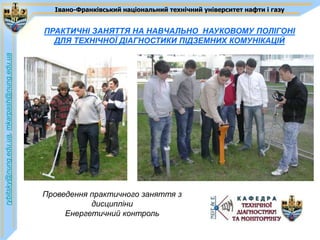

ПРАКТИЧНІ ЗАНЯТТЯ НА НАВЧАЛЬНО_НАУКОВОМУ ПОЛІГОНІ
ДЛЯ ТЕХНІЧНОЇ ДІАГНОСТИКИ ПІДЗЕМНИХ КОМУНІКАЦІЙ

Проведення практичного заняття з
дисципліни
Енергетичний контроль


ОБСТЕЖЕННЯ ПІДЗЕМНОЇ ЧАСТИНИ НАФТОПРОВОДІВ
НА ТЕРИТОРІЇ НАФТОПЕРЕКАЧУЮЧИХ СТАНЦІЇ «КУРОВИЧІ» І «НОВИНИ»

Комплексне застосування трасошукача і пошукового магнітометра для
визначення і маркування траси пролягання нафтопроводу і для визначення
глибини залягання


НА ТЕРИТОРІЇ НАФТОПЕРЕКАЧУЮЧОЇ СТАНЦІЇ «ПЛЕЩІВКА»


НА ТЕРИТОРІЇ НАФТОПЕРЕКАЧУЮЧОЇ СТАНЦІЇ «ПЛЕЩІВКА»

Форма видачі результату проведених обстежень підземної частини
нафтопроводів на території нафтоперекачуючої станції



Форма видачі результату проведених обстежень підземної частини
нафтопроводів на території нафтоперекачуючої станції



Виявлені пошкодження ізоляційного покриття підземних
нафтопроводів


ПОШУКОВІ ПРИЛАДИ
ПКІ-1. Пристрій для знаходження безконтактним і контактним
способом місць розташування наскрізних пошкоджень в
ізоляційному покритті металевих трубопроводів без розкриття

ґрунту

ТК-1. Трасошукач призначений для знаходження місця
розташування і глибини залягання металевих трубопроводів
та електричних кабелів, укладених під різними видами
дорожніх покриттів, без розкриття ґрунту

Геофізична інформаційно-вимірювальна
система «Пошук-1»
Перспективою застосування геофізичної вимірювально
системи «Пошук-1» є:
- Виявлення траси пролягання підземних неметалічних
трубопроводів (поліетиленових газо- і водопроводів,
1– вимірювальний блок; залізобетонних каналізаційних колекторів);
2–блок перетворення частоти; - Виявлення місць заторів в каналізаційних залізобетонних
3–з’єднувальний шнур
колекторах;
- Виявлення неметалічних трубопроводів і місць врізки для
несанкціонованого відбору транспортованого продукту з підземних нафто і продуктопроводів;
- Виявлення місць витоку транспортованого продукту з підземних трубопроводів;
- Виявлення тектонічних порушень (розломи, потенційно-небезпечні зсувні ділянки), кастрових
пустот в зоні пролягання підземних нафтогазопроводів;
- Виявлення планового положення колекторів ґрунтових вод і розрахунок їх потужності.

ПРОВЕДЕННЯ РОБІТ
ДЛЯ НАФТОГАЗОВОГО КОМПЛЕКСУ

ОБСТЕЖЕННЯ МАГІСТРАЛЬНОЇ СИСТЕМИ
ПОСТАЧАННЯ ЕНЕРГОНОСІЇВ
(технічне діагностування МГП “Союз” на переході р. Айдар)

Загальний вигляд ділянки повітряного переходу через р. Айдар
Магістрального газопроводу «Союз»

ОБСТЕЖЕННЯ МАГІСТРАЛЬНОЇ СИСТЕМИ
ПОСТАЧАННЯ ЕНЕРГОНОСІЇВ

Фрагмент повітряного переходу Графік зміщення осі газопроводу
МГП «Союз» через р. Айдар в горизонтальні площині
Було проведено наступні роботи:
- візуально-інструментальний та оптичний контроль стану трубопроводу опор
та місць входу газопроводу в землю;
- вимірювання товщини стінки трубопроводу;
- вимірювання твердості;
- вимірювання ударної в’язкості;
- вимірювання коерцитивної сили;
-вимірювання рівня рідини в порожнинах
газопроводу.


ДОСЛІДЖЕННЯ АКТИВНОСТІ ЗСУВУ ҐРУНТІВ НА ДІЛЯНЦІ 1152-1154КМ
МАГІСТРАЛЬНОГО ГАЗОПРОВОДУ «СОЮЗ»

1 – границя зсуву,
2 – магістральний газопровід
«Оренбург-Новопсков»,
3 – магістральний газопровід «Союз»,
4 – водяні жили, 5 – болото
Розвиток зсуву за
результатами
Активність ґрунтових вод для контрольованої візуального спостереження
ділянки на 22.05.09 р на 22.05.09 р.


ДОСЛІДЖЕННЯ АКТИВНОСТІ ЗСУВУ ҐРУНТІВ НА ДІЛЯНЦІ 1152-1154КМ
МАГІСТРАЛЬНОГО ГАЗОПРОВОДУ «СОЮЗ»

1– МГ «Оренбург-Новопсков» і «Союз», 2– зсуви на схилі урочища,
3 – сільськогосподарські угіддя, 4 – дубовий масив
Зсувна активність ґрунту в зоні контролю


ОЦІНКА РІВНЯ РІДИНИ В ДІЮЧИХ ГАЗОПРОВОДАХ

1-газопровід; 2-рідина; 3-ізоляція; 4-контрольна колонка;
5-суміщений ультразвуковий перетворювач;
6-утримуючий хомут; 7-з’єднувальний кабель;
8-з’єднувач; 9-генератор; 10-попередній підсилювач;
11-компаратор; 12-мікроконтролер; 13-клавіатура;
14-графічний індикатор.

Реалізація системи для оцінки рівня рідини в діючих газопроводах

Загальний вигляд
експериментальної установки

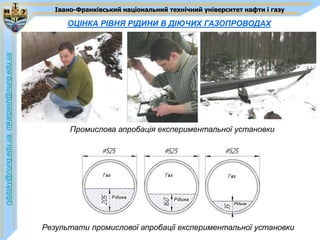

ОЦІНКА РІВНЯ РІДИНИ В ДІЮЧИХ ГАЗОПРОВОДАХ

Промислова апробація експериментальної установки

Результати промислової апробації експериментальної установки


Виявлення перетоків на кранових вузлах


ПРОЕКТ НАВЧАЛЬНО-НАУКОВОГО ПОЛІГОНУ
ДЛЯ ПОШУКІВ ВИТОКІВ ТА ВТРАТ ПРИРОДНОГО ГАЗУ

1 – вхідна лінія подачі природного газу: 2 – вузол заміру; 3 – газові вентилі з електроприводом (герметичні);
4 – газові вентилі з електроприводом (негерметичні); 5 – фланцеві з’єднання надземної частини стального газопроводу
(негерметичні); 6 – зварні з’єднання надземної частини стального газопроводу з наскрізними дефектами;
7 – стальний підземний газопровід: 8 – поліетиленовий підземний газопровід; 9 – заглушені виходи підземної частини
газопроводу (в колодязях); 10 – свічковий відвід з крановим вузлом; 11 – контрольно-вимірювальна колонки з футляром;
12 – газові електроклапани (для імітації підземного витоку газу); 13 – пошкодження ізоляційного покриття стального
газопроводу; 14 – пункт керування
Схема навчально-наукового полігону


ЕКСРЕС-КОНТРОЛЬ ТЕПЛОТИ ЗГОРЯННЯ
ПРИРОДНОГО ГАЗУ

Інформаційно-вимірювальна система для

експрес-контролю теплоти згоряння
природного газу

1 – блок підготовлення газу; 2 – блок визначення швидкості
звуку в газі; 3 – давач концентрації СО2 в природному газі;
4 –аналізатор газу; 5 – манометр; 6 – термогігрометр;
7 – ультразвуковий дефектоскоп, 8 - пробовідбірник

Відбір проб природного газу
в умовах
ВАТ „Івано-Франківськгаз”

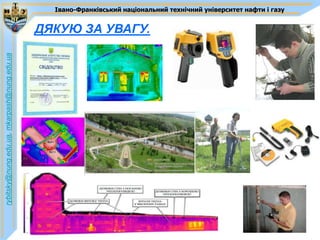

ДЯКУЮ ЗА УВАГУ.

Досвід робіт з енергоаудиту

More Related Content

Similar to Досвід робіт з енергоаудиту

More from A

Досвід робіт з енергоаудиту
