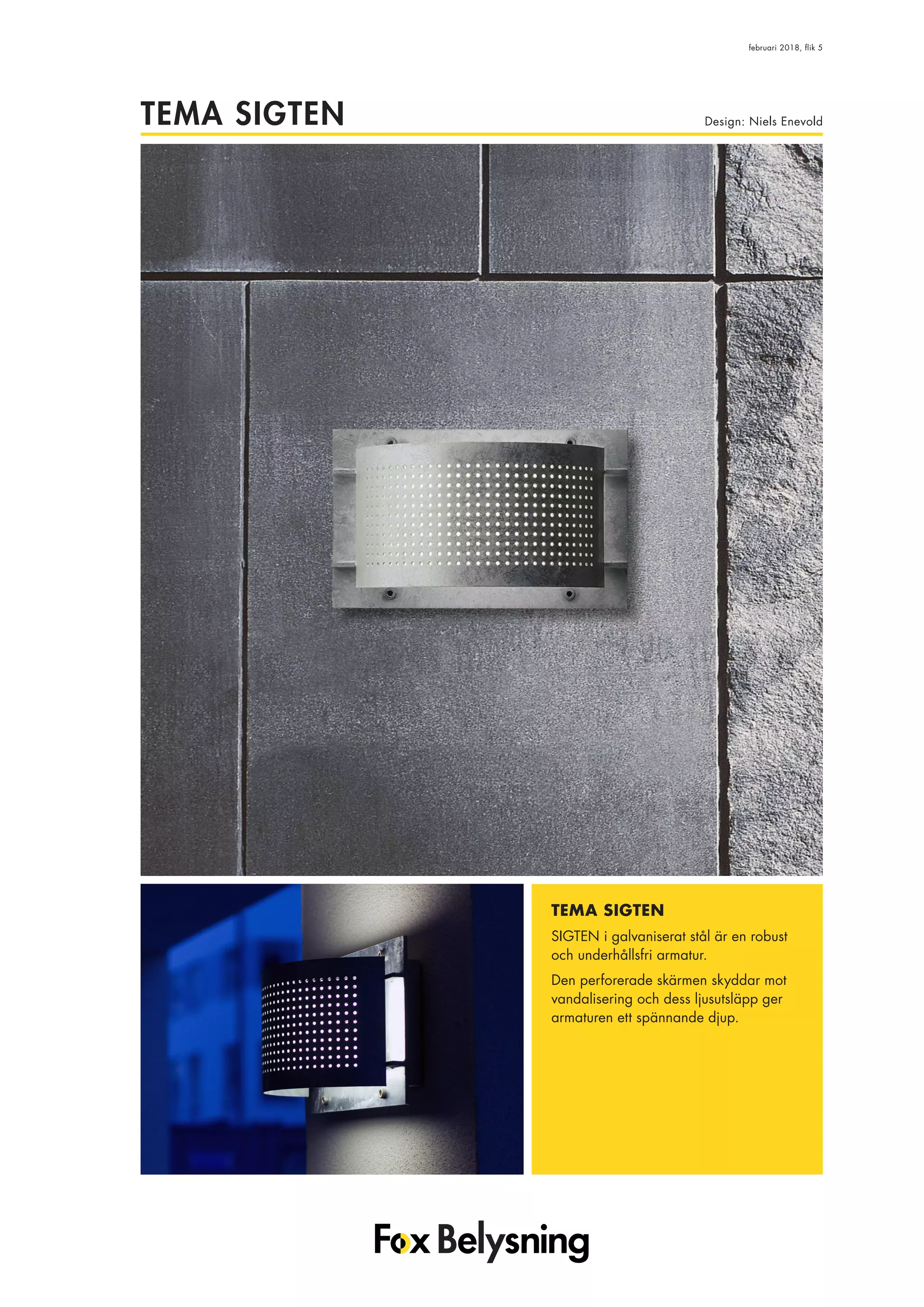

TEMA SIGTEN SIGTEN i galvaniserat stål är en robust och underhållsfri armatur. Den perforerade skärmen skyddar mot vandalisering och dess ljusutsläpp ger armaturen ett spännande djup.

1. Design: Niels EnevoldTEMA SIGTEN
februari 2018, flik 5
TEMA SIGTEN
SIGTEN i galvaniserat stål är en robust
och underhållsfri armatur.
Den perforerade skärmen skyddar mot
vandalisering och dess ljusutsläpp ger
armaturen ett spännande djup.

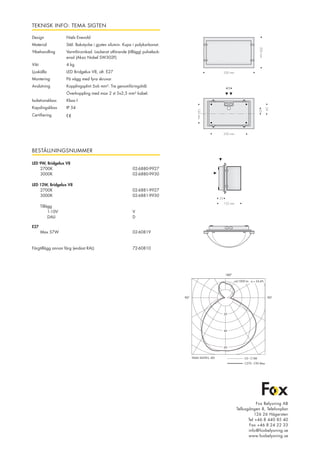

2. TEKNISK INFO: TEMA SIGTEN
Design Niels Enevold
Material Stål. Bakstycke i gjuten silumin. Kupa i polykarbonat.
Ytbehandling Varmförzinkad. Lackerat utförande (tillägg) pulvelack-
erad (Akzo Nobel SW302F)
Vikt 4 kg
Ljuskälla LED Bridgelux V8, alt. E27
Montering På vägg med fyra skruvar
Anslutning Kopplingsplint 5x6 mm². Tre genomföringshål.
Överkoppling med max 2 st 5x2,5 mm² kabel.
Isolationsklass Klass I
Kapslingsklass IP 54
Certifiering
BESTÄLLNINGSNUMMER
LED 9W, Bridgelux V8
2700K 02-6880-9927
3000K 02-6880-9930
LED 12W, Bridgelux V8
2700K 02-6881-9927
3000K 02-6881-9930
Tillägg
1-10V V
DALI D
E27
Max 57W 02-60819
Färgtillägg annan färg (endast RAL) 72-60810
330 mm• •
200mm
120mm
••
152 mm• •
33• •
••
230 mm• •
28• •
35••
59••
90°90°
180°
TEMA SIGTEN, LED
cd/1000 lm ŋ = 24,4%
20
40
60
C0 - C180
C270 - C90 Max
