![#define MAK 8
Typedef struct{
Int data[MAK];
Int head;
Int tail;
} Queue;
Queue antrian;](https://image.slidesharecdn.com/queuewensen202001016-211212043926/85/Queue-9-320.jpg)
![4. Enqueue(data)
Untuk menambahkan
elemen ke dalam
antrian, penambahan
elemen selalu di
elemen paling
belakang.
Penambahan elemen
selalu menggerakkan
variable tail dengan
cara increment
counter tail.
Void Enqueue (int data) {
If(IsEmpty()==1{
antrian.head=antrian.tail=0;
antrian.data[antrian.tail]=data;
printf("%d masuk!",antrian.data[antrian.tail]);}
else if(Isfull() ==0) {
antrian.tail++;
antrian.data[antrian.tail]=data;
Printf("%d masuk!", antrian.data[antrian.tail]);
} }](https://image.slidesharecdn.com/queuewensen202001016-211212043926/85/Queue-15-320.jpg)
Uploaded byBrigita Wensen
Queue
Queue adalah kumpulan data yang hanya memungkinkan penambahan elemen di satu ujung dan penghapusan elemen di ujung lainnya, menggunakan prinsip FIFO. Queue dapat diimplementasikan menggunakan array linear maupun circular, dengan operasi enqueue, dequeue, dan lainnya.
![[RPL2] Activity Diagram](https://cdn.slidesharecdn.com/ss_thumbnails/rpl2activitydiagram-181105110405-thumbnail.jpg?width=640&height=640&fit=bounds)
Queue
- 2.
- 3.
- 4. Queue / Antrian Queue/Antrian adalah suatu kumpulan data yang mana penambahan elemen hanya bisa dilakukan pada satu ujung dan penghapusan atau pengambilan elemen dilakukan lewat ujung lain.

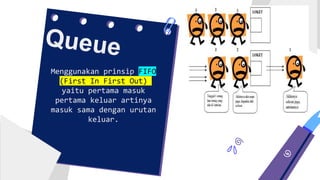

- 5. Menggunakan prinsip FIFO (FirstIn First Out) yaitu pertama masuk pertama keluar artinya masuk sama dengan urutan keluar.
- 6. Queue serta prosesenqueue dan dequeue Queue dengan 2 elemen Queue setelah proses enqueue C,D, dan E Setelah proses dequeue A dan B

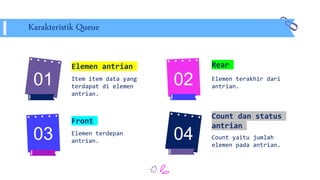

- 7. Karakteristik Queue Item itemdata yang terdapat di elemen antrian. Elemen antrian 01 Elemen terdepan antrian. Front 03 Elemen terakhir dari antrian. Rear 02 Count yaitu jumlah elemen pada antrian. Count dan status antrian 04
- 8. KEGUNAAN QUEUE Kegunaan Queueyaitu untuk simulasi fenomena antrian di dunia nyata serta fenomena antrian di pengolahan data. Algoritma Queue juga digunakan dalam system operasi untuk mengontrol urutan proses operasi system.

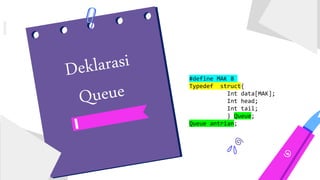

- 9. #define MAK 8 Typedefstruct{ Int data[MAK]; Int head; Int tail; } Queue; Queue antrian;

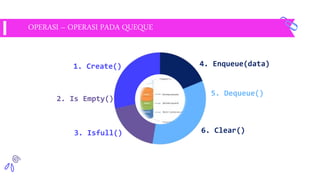

- 10. OPERASI – OPERASIPADA QUEQUE 3. Isfull() 2. Is Empty() 4. Enqueue(data) 5. Dequeue() 1. Create() 6. Clear()
- 11. 1. Create() Untukmenciptakan dan menginisialisasi Queue Dengan cara membuat head dan tail =-1 Void Create () { Antrian.head=antrian. tail=-1; }

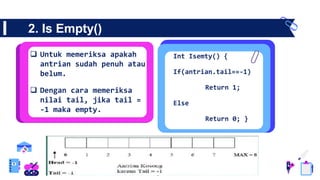

- 12. 2. Is Empty() Untuk memeriksa apakah antrian sudah penuh atau belum. Dengan cara memeriksa nilai tail, jika tail = -1 maka empty. Int Isemty() { If(antrian.tail==-1) Return 1; Else Return 0; }

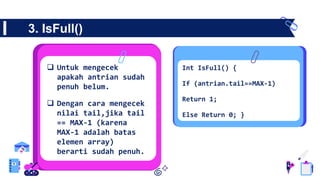

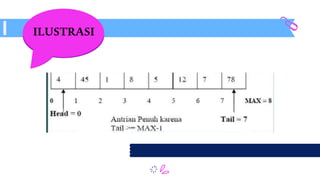

- 13. 3. IsFull() Untukmengecek apakah antrian sudah penuh belum. Dengan cara mengecek nilai tail,jika tail == MAX-1 (karena MAX-1 adalah batas elemen array) berarti sudah penuh. Int IsFull() { If (antrian.tail==MAX-1) Return 1; Else Return 0; }
- 14.

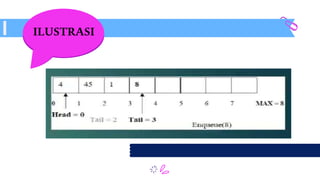

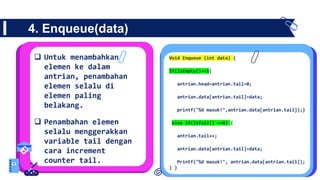

- 15. 4. Enqueue(data) Untukmenambahkan elemen ke dalam antrian, penambahan elemen selalu di elemen paling belakang. Penambahan elemen selalu menggerakkan variable tail dengan cara increment counter tail. Void Enqueue (int data) { If(IsEmpty()==1{ antrian.head=antrian.tail=0; antrian.data[antrian.tail]=data; printf("%d masuk!",antrian.data[antrian.tail]);} else if(Isfull() ==0) { antrian.tail++; antrian.data[antrian.tail]=data; Printf("%d masuk!", antrian.data[antrian.tail]); } }
- 16.

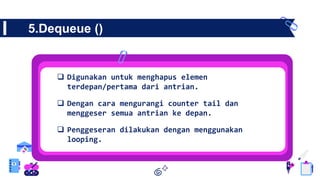

- 17. 5.Dequeue () Digunakanuntuk menghapus elemen terdepan/pertama dari antrian. Dengan cara mengurangi counter tail dan menggeser semua antrian ke depan. Penggeseran dilakukan dengan menggunakan looping.

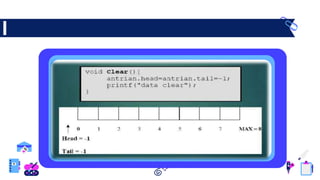

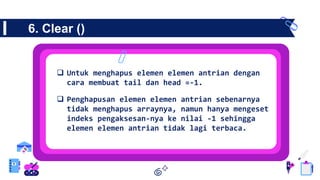

- 19. 6. Clear () Untuk menghapus elemen elemen antrian dengan cara membuat tail dan head =-1. Penghapusan elemen elemen antrian sebenarnya tidak menghapus arraynya, namun hanya mengeset indeks pengaksesan-nya ke nilai -1 sehingga elemen elemen antrian tidak lagi terbaca.
- 21. • Queue denganLinear Array • Queue dengan Circular Array

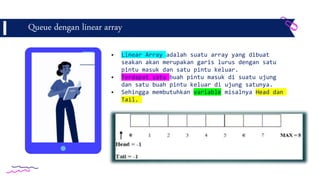

- 22. Linear Arrayadalah suatu array yang dibuat seakan akan merupakan garis lurus dengan satu pintu masuk dan satu pintu keluar. Terdapat satu buah pintu masuk di suatu ujung dan satu buah pintu keluar di ujung satunya. Sehingga membutuhkan variable misalnya Head dan Tail. Queue dengan linear array
- 23. Ilustrasi Linear Queue Dapatdilihat bahwa setiap terjadi penghapusan elemen pada queue nilai (index) dari FRONT bertambah satu (1) ; dapat ditulis FRONT = FRONT + 1. Begitu pula bila terjadi penambahan elemen pada queue nilai (index) Rear bertambah satu (1); dapat ditulis REAR = REAR + 1.

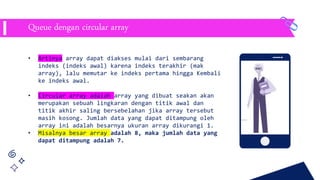

- 24. • Artinya arraydapat diakses mulai dari sembarang indeks (indeks awal) karena indeks terakhir (mak array), lalu memutar ke indeks pertama hingga Kembali ke indeks awal. • Circular array adalah array yang dibuat seakan akan merupakan sebuah lingkaran dengan titik awal dan titik akhir saling bersebelahan jika array tersebut masih kosong. Jumlah data yang dapat ditampung oleh array ini adalah besarnya ukuran array dikurangi 1. • Misalnya besar array adalah 8, maka jumlah data yang dapat ditampung adalah 7. Queue dengan circular array
