1. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC

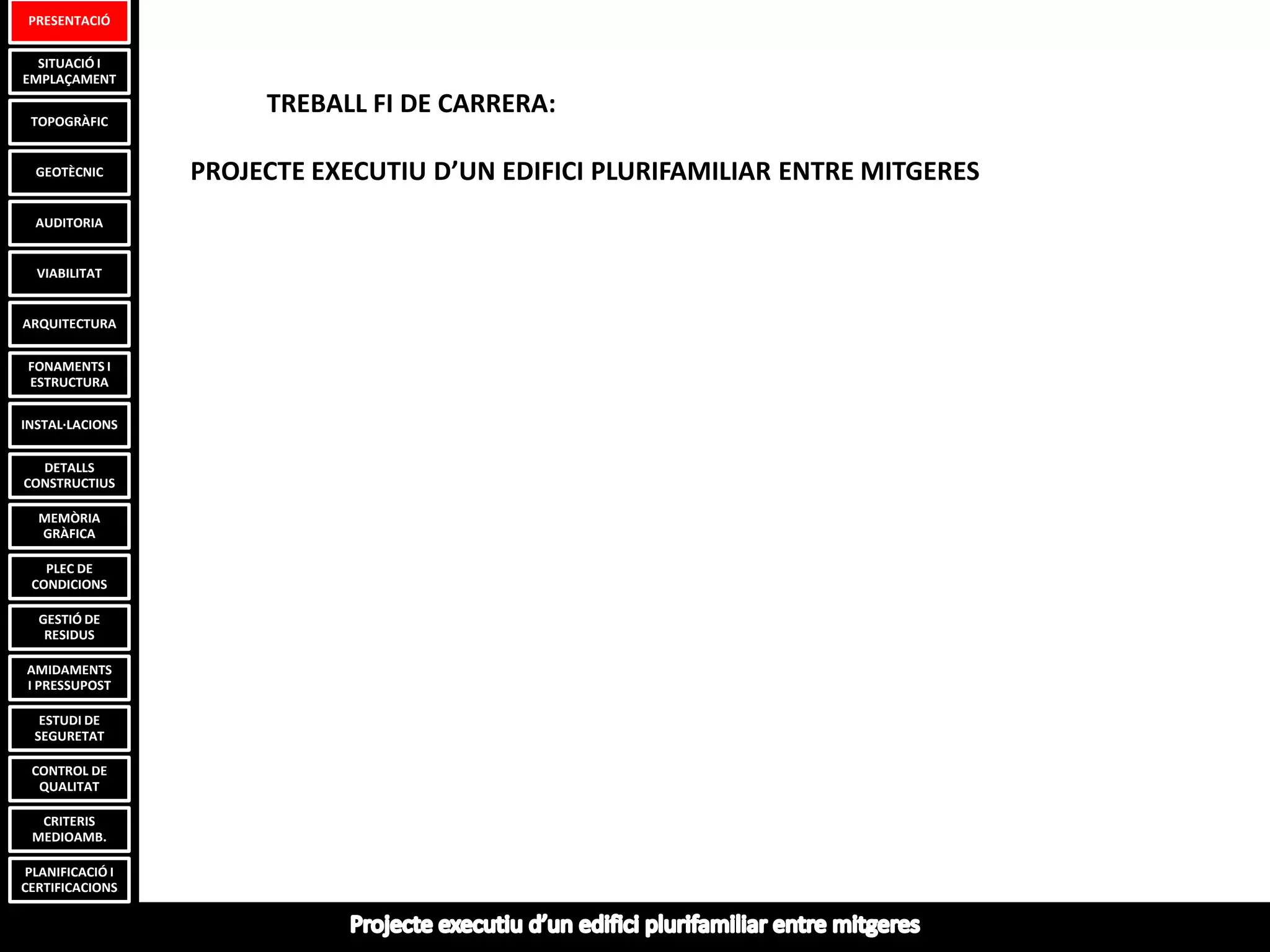

TREBALL FI DE CARRERA:
GEOTÈCNIC PROJECTE EXECUTIU D’UN EDIFICI PLURIFAMILIAR ENTRE MITGERES
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS

2. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
2

3. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
3

4. PRESENTACIÓ Planejament vigent
Qualificació del sòl: Sòl urbà.
SITUACIÓ I Qualificació Urbanística: Edificació entre mitgeres
EMPLAÇAMENT
Zona 13b
TOPOGRÀFIC
Densificació urbana
Subzona II: semintensiva
Tipus d’ordenació Segons alineació de vial
GEOTÈCNIC
Profunditat edificable 16.20m
Alçada reguladora 16.70m (PB+4PP)
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
4

5. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
5

6. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
6

7. PRESENTACIÓ
SITUACIÓ I Compliment Normativa Urbanística
EMPLAÇAMENT Places normals: 2.20m d’ample i 4.50m de profunditat.
*Places reduïdes: 2.00m d’ample i 4.00m de profunditat.
TOPOGRÀFIC
*(s’admeten el 25% de les places totals)
GEOTÈCNIC Compliment del Codi Tècnic de l’Edificació
DB-SUA: per a itinerari accessible les rampes han de ser:
AUDITORIA -10% si és menor a 3m.
-8% si és menor a 6m.
VIABILITAT -6% en la resta de casos.
L’alçada màxima a salvar sense replà és dun tram de 2.25m.
ARQUITECTURA
DB-SI 2: en propagació exterior horitzontal per a façana en dos sectors diferents ha d’haver una distància mínima de
FONAMENTS I 0.50m.
ESTRUCTURA
Compliment del Codi d’Accessibilitat
INSTAL·LACIONS
Permetre una circumferència de 1.50m en la sortida de l’ascensor.
DETALLS
CONSTRUCTIUS - En canvis de direcció s’ha d’inscriure una circumferència de 1.20m de diàmetre.
- Les portes han de tenir un mínim d’amplada de 0.80m.
MEMÒRIA
GRÀFICA
- Ambdues bandes de la porta s’ha de poder inscriure una circumferència de 1.20m de diàmetre.
PLEC DE Compliment del Decret d’Habitabilitat
CONDICIONS
Cuina: Inscripció de circumferència 1.20m de diàmetre.
GESTIÓ DE Cambra higiènica: Inscripció de circumferència 1.20m de diàmetre.
RESIDUS Sala d’estar: Inscripció de circumferència 3.00m de diàmetre.
AMIDAMENTS Habitació principal: Inscripció de circumferència 2.60m de diàmetre.
I PRESSUPOST Resta habitacions: Inscripció de circumferència 2.00m de diàmetre.
ESTUDI DE
SEGURETAT L’amplada de les escales interiors d’un mateix habitatge han de ser de 0.90m.
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
7

8. PRESENTACIÓ
SITUACIÓ I Compliment Normativa Urbanística
EMPLAÇAMENT Places normals: 2.20m d’ample i 4.50m de profunditat.
*Places reduïdes: 2.00m d’ample i 4.00m de profunditat.
TOPOGRÀFIC
*(s’admeten el 25% de les places totals)
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
8

9. PRESENTACIÓ
SITUACIÓ I Compliment del Codi Tècnic de l’Edificació
EMPLAÇAMENT DB-SUA: per a itinerari accessible les rampes han de ser:
-10% si és menor a 3m.
TOPOGRÀFIC
-8% si és menor a 6m.
-6% en la resta de casos.
GEOTÈCNIC L’alçada màxima a salvar sense replà és dun tram de 2.25m.
AUDITORIA DB-SI 2: en propagació exterior horitzontal per a façana en dos sectors
diferents ha d’haver una distància mínima de 0.50m.
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
9

10. PRESENTACIÓ
SITUACIÓ I Compliment del Codi d’Accessibilitat
EMPLAÇAMENT Permetre una circumferència de 1.50m en la sortida de l’ascensor.
TOPOGRÀFIC
- En canvis de direcció s’ha d’inscriure una circumferència de 1.20m de diàmetre.
- Les portes han de tenir un mínim d’amplada de 0.80m.
GEOTÈCNIC - Ambdues bandes de la porta s’ha de poder inscriure una circumferència de 1.20m de diàmetre.
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
10

11. PRESENTACIÓ
SITUACIÓ I Compliment del Decret d’Habitabilitat
EMPLAÇAMENT Cuina: Inscripció de circumferència 1.20m de diàmetre.
Cambra higiènica: Inscripció de circumferència 1.20m de diàmetre.
TOPOGRÀFIC
Sala d’estar: Inscripció de circumferència 3.00m de diàmetre.
Habitació principal: Inscripció de circumferència 2.60m de diàmetre.
GEOTÈCNIC Resta habitacions: Inscripció de circumferència 2.00m de diàmetre.
AUDITORIA L’amplada de les escales interiors d’un mateix habitatge han de ser de 0.90m.
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
11

12. PRESENTACIÓ
SITUACIÓ I Social
EMPLAÇAMENT Població ocupada es troba en la edad de entre 15 i 64 anys.
Gran nombre de naixements.
TOPOGRÀFIC
Baix nombre de defuncions.
Moviment natural de la població de la mateixa comarca i en general de Catalunya.
GEOTÈCNIC Habitatges: - 2 a 4 persones (parelles amb fills)
- superfície útil: 60 i 89m2
AUDITORIA - superfície útil: 90 i 119m2
- de propietat.
VIABILITAT
Econòmica
ARQUITECTURA
Els sectors on hi ha més població ocupada són en serveis i indústria més del 90%.
La població treballa fora del municipi.
FONAMENTS I
ESTRUCTURA Ús
Zona residencial.
INSTAL·LACIONS
Propera a la ciutat i zones industrials.
Classe treballadora.
DETALLS
CONSTRUCTIUS Primera residencia.
MEMÒRIA
GRÀFICA
Accessos
Xarxa viària: -Autopista: A-2
PLEC DE -Carretera: N-II
CONDICIONS
N-340
GESTIÓ DE BV-2001
RESIDUS -Autovia: Del Baix Llobregat
AMIDAMENTS
I PRESSUPOST Transport públic: RENFE: situada a 10min. Línia C-4: Mataró – Sant Vicenç de Calders.
ESTUDI DE
Línia C-1: Mataró – Molins de Rei.
SEGURETAT Autobús: Interurbà: L50, L51, L52, L57, L60, L61, L64, L65, N12.
Urbà: SF1 i SF2.
CONTROL DE
QUALITAT Trambaix: situat a 5min (inici de línea).
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
12

13. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
13

14. PRESENTACIÓ
SITUACIÓ I Estudi promoció
EMPLAÇAMENT Relació entre preus de compra i lloguer:
TOPOGRÀFIC PEM aproximat per m2 720€/m2
m2 construïts 1.652m2
GEOTÈCNIC 1.189.440€
Compra solar: 1.200€/m2
AUDITORIA
m2 solar 440m2
528.000€
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS 13 ANYS 38 ANYS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS 16 ANYS
I PRESSUPOST 38 ANYS
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
14

15. PRESENTACIÓ
PLANTA SOTERRANI
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE Quadre de superfícies
RESIDUS
Aparcament 227.60
AMIDAMENTS Vestíbul 10.90
I PRESSUPOST Zona comú 12.10
ESTUDI DE Trasters de 7.00 a 12.00
SEGURETAT Total 334.20
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
15

16. PRESENTACIÓ
PLANTA BAIXA
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
Quadre de superfícies
AMIDAMENTS Zones comuns 19.50
I PRESSUPOST Magatzem de residus 26.20
ESTUDI DE Dotació comunitària 3.60
SEGURETAT Sala de comptadors 8.50
CONTROL DE
Local comercial 181.50
QUALITAT Vestidors i magatzem 26.20
Sala de maquinària 30.00
CRITERIS
MEDIOAMB. Terrasses 60.40
Total 337.50
PLANIFICACIÓ I
CERTIFICACIONS
16

17. PRESENTACIÓ
PLANTA PRIMERA (TIPUS)
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
Quadre de superfícies
GESTIÓ DE Vivenda A Vivenda B
RESIDUS
Sala-cuina 26.30 Sala-cuina 27.90
AMIDAMENTS Habitació 1 14.80 Habitació 1 11.90
I PRESSUPOST Habitació 2 8.50 Habitació 2 12.60
ESTUDI DE Bany 1 5.40 Habitació 3 9.00
SEGURETAT Bany 2 4.80 Bany 1 5.70
CONTROL DE
Rebedor 4.00 Bany 2 5.40
QUALITAT Distribuidor 1.40 Rebedor 5.90
Terrassa 29.60 Distribuidor 1.50
CRITERIS
MEDIOAMB. Terrassa 29.60
Total 65.20 Total 79.90
PLANIFICACIÓ I
CERTIFICACIONS
17

18. PRESENTACIÓ
PLANTA QUARTA I ÀTIC
SITUACIÓ I
EMPLAÇAMENT
Quadre de superfícies
TOPOGRÀFIC Dúplex A Dúplex B
Sala-cuina 28.70 Sala-cuina 42.60
GEOTÈCNIC Habitació 1 14.80 Habitació 1 12.40
Habitació 2 7.70 Habitació 2 12.50
AUDITORIA Habitació 3 20.50 Habitació 3 30.40
Bany 1 5.40 Bany 1 5.60
Bany 2 5.30 Bany 2 4.80
VIABILITAT
Rebedor 4.00 Rebedor 6.00
Distribuidor 2.70 Terrassa 1 6.12
ARQUITECTURA
Terrassa 1 6.54 Terrassa 2 5.16
Terrassa 2 4.32 Terrassa 3 12.13
FONAMENTS I
ESTRUCTURA Terrassa 3 12.16
Total 89.10 Total 114.30
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
18

19. PRESENTACIÓ
PLANTA COBERTA
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
19

20. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT ALÇATS SUD ALÇAT NORD
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
20

21. PRESENTACIÓ
SECCIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
21

22. PRESENTACIÓ
FONAMENTS
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
ARMADURA LONGITUDINAL ARMADURA TRANSVERSAL
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
22

23. PRESENTACIÓ
SOSTRE PLANTA SOTERRANI
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
ARMADURA LONGITUDINAL ARMADURA TRANSVERSAL
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
23

24. PRESENTACIÓ
SOSTRE PLANTA BAIXA
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
ARMADURA LONGITUDINAL ARMADURA TRANSVERSAL
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
24

25. PRESENTACIÓ
SOSTRE PLANTA TIPUS
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS SOSTRE PLANTA ÀTIC
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
25

26. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
26

27. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
27

28. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
28

29. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
29

30. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
30

31. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
31

32. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
32

33. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
33

34. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
34

35. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
35

36. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
36

37. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
37

38. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
38

39. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
39

40. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
40

41. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
41

42. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
42

43. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
43

44. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
44

45. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
45

46. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
46

47. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
47

48. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
48

49. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
49

50. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
50

51. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
51

52. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
52

53. PRESENTACIÓ
PLANTA SOTERRANI
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
53

54. PRESENTACIÓ
PLANTA BAIXA
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
54

55. PRESENTACIÓ
PLANTA PRIMERA
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
55

56. PRESENTACIÓ
PLANTA TIPUS
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
56

57. PRESENTACIÓ
PLANTA QUARTA
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
57

58. PRESENTACIÓ
PLANTA ÀTIC
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
58

59. PRESENTACIÓ
FUSTERIES EXTERIORS
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
59

60. PRESENTACIÓ
FUSTERIES EXTERIORS FUSTERIES INTERIORS
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS FUSTERIES INTERIORS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
60

61. PRESENTACIÓ
SITUAIÓ I PLEC DE CONDICIONS GENERALS PAVIMENT DE FORMIGÓ STONITA
EMPLAÇAMENT
1. Disposicions generals Definició i condicions generals de la partida
TOPOGRÀFIC Rajoles de formigó de 50x50cm antilliscant col·locades sobre capa de morter ciment.
2. Condicions facultatives S’han de treure les peces del plàstic protector unes hores abans de la col·locació i emmagatzemar-les en un lloc sec i apilant-
3. Condicions econòmiques les.
Per a la col·locació del paviment s’ha de deixar una pendent com a mínim del 2%.
GEOTÈCNIC La superfície ha de ser plana i neta i les peces han de quedar ben assentades, amb la cara més polida o més ample a dalt.
Toleràncies de les peces:
PLEC DE CONDICIONS PARTICULARS -Tolerància dimensional: classe més exigent (valor Sonita)
AUDITORIA -Tolerància longitud: classe 3 / Marcat R ( + 2mm)
-Tolerància amplada: classe 3 / Marcat R ( + 2mm)
1. Façana ventilada amb aplacat ceràmic. -Tolerància gruix: classe 3 / Marcat R ( + 2mm)
VIABILITAT 2. Aplacat de pedra arenisca -Diferencia màxima entre diagonals: classe 3 / Marcat L (2mm)
3. Obra vista
Condicions del procés d’execució
ARQUITECTURA
4. Paviment de formigó STONITA Primer de tot s’ha de mirar que el suport estigui net i perfectament sec.
5. Revestiment de tauler de fusta Col·locar una capa lliscant mitjançant una làmina de plàstic o similar entre la subestructura i el ciment cola.
Deixar juntes de dilatació cada 3 o 5ml. Han de ser flexibles, ben adherides i arribar fins la superfície lliscant o tela asfàltica,
FONAMENTS I 6. Plaques de cartró-guix tenint en compte els següents criteris:
ESTRUCTURA 7. Paviment de linòleum Respectar les juntes estructurals de l’edifici.
Evitar superfícies de més de 15-20m2 sense alliberar tensions.
8. Membrana impermeabilitzant de coberta Evitar longituds de més de 4-5ml sense alliberar tensions.
INSTAL·LACIONS La amplada de les juntes de dilatació seran de 10 a 20mm.
9. Airejadors d’admissió en fusteria Al realitzar la col·locació, s’han de deixar buides per aconseguir una unió amb les masses d’estanquització.
10. Pintura impermeable S’han d’omplir després amb un material a base de plàstic espuma (tipus porexpan). Després s’han de tancar amb una massa de
DETALLS estanquització elàstica. La profunditat del material elàstic correpon a la amplada de les juntes de dilatació. S’han de realitzar
CONSTRUCTIUS amb especial delicadesa els punts amb encreuament entre dues juntes de dilatació i entre una junta d’unió i una de dilatació.
Independitzar tot el perímetre de la terrassa o paviment de les parets laterals de l’edifici, formant una junta de dilatació
MEMÒRIA perimetral.
GRÀFICA Utilitzar un material d’unió que tingui característiques d’adherència, flexibilitat e impermeabilitat que el fagin resistent al gel
(Tipus C-2) i a ser possible utilitzar la tècnica del doble encolat (PORCEFLEX i PORCEFLEX-20)
Es recomana deixar juntes de 5 a 20mm i utilitzar un material flexible, impermeable i de gran adherència (JUNTAFLEX
PLEC DE STONITA).
CONDICIONS També es recomanable una pendent del 2% per donar sortida natural a l’aigua de pluja.
GESTIÓ DE
RESIDUS Unitat i criteri d’amidament
m2 de superfície executada amb deducció de la superfície corresponent a obertures interiors segons els criteris següents:
-Obertures < 1.5m2: No es dedueixen.
AMIDAMENTS
-Obertures > 1.5m2: Es dedueixen el 100%
I PRESSUPOST
ESTUDI DE
Normativa d’obligat compliment
Marcatge CE segons l’ordre CTE/2276/2002
SEGURETAT Normativa UNE-EN 1339/2004.
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
61

62. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
Gestor:
TOPOGRÀFIC
Transferencia y recuperación
Baix llobregat
Adreça:
GEOTÈCNIC
Riera de la salut, 48
Sant Feliu de Llobregat
AUDITORIA
Volum de residus: 3.068,23m3
VIABILITAT Pressupost de gestió de residus:
5.705,77€
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
ESTUDI DE GESTIÓ RESIDUS
PLEC DE
CONDICIONS
Segons:
GESTIÓ DE -Real Decret 105/2008
RESIDUS
-Decret 201/1994 i Decret
AMIDAMENTS 161/2001
I PRESSUPOST
-Decret 21/2006
ESTUDI DE
SEGURETAT S’ha previst contenidors dins de
CONTROL DE l’obra per a residus:
QUALITAT -plàstics.
CRITERIS
-paper i cartró.
MEDIOAMB. -especials.
PLANIFICACIÓ I
CERTIFICACIONS
62

63. PRESENTACIÓ
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PEM
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE Costos indirectes 177.435,65€ 18,73% PEC
SEGURETAT
Estudi de seguretat i salut 19.075,10€ 1,87%
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
63

64. PRESENTACIÓ
DESPESES GLOBALS
EMPLAÇAMENT
TOPOGRÀFIC
PEM en l’estudi de viabilitat aproximat 720,00€/m2
GEOTÈCNIC
PEM en l’estudi final 679,79€/m2
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
64

65. PRESENTACIÓ
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA TELÈFONS D’EMERGÈNCIA
GRÀFICA Telèfon d’atenció al ciutadà: 010
PLEC DE Mossos d’esquadra: 088
CONDICIONS Guardia local: 092
Emergència: 112
GESTIÓ DE
RESIDUS Ambulància: 061
Bombers: 085
AMIDAMENTS
I PRESSUPOST
CAP D’ASSISTÈNCIA PRIMÀRIA
ESTUDI DE CAP Rambla
SEGURETAT
Rambla Marquesa de Castellbell, número 9
CONTROL DE 08980 Sant Feliu de Llobregat
QUALITAT
Telèfon: 93 666 23 13
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
65

66. PRESENTACIÓ
IMPLANTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
66

67. PRESENTACIÓ
FONAMENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
PLANTA PRIMERA (ESTRUCTURA)
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
67

68. PRESENTACIÓ
PLANTA ÀTIC (ESTRUCTURA)
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
PLANTA COBERTA
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
68

69. PRESENTACIÓ
PLANTA TIPUS (TANCAMENTS)
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
69

70. PRESENTACIÓ
COBERTA PLANA INVERTIDA
Definició i condicions de les partides d’obra executades
SITUACIÓ I CONTROLS DELS MATERIALS OBLIGATORIS PEL constituïda per:
Coberta REAL DECRET
EMPLAÇAMENT - Formació de pendents amb formigó cel·lular de gruix 5cm i capa de morter de 3cm com a mínim.
- Membrana impermeabilitzant bicapa adherida formada per imprimació asfàltica amb una dotació mínima de 300gr/m tipus 2
1. Formigó fabricat en central EMUFAL I, làmina de betum plastomèric APP amb armadura de filtre de fibra de vidre (FV) tipus MORTERPLAS FB 3kg designació
TOPOGRÀFIC
2. Acer per a formigó armat LBM-30-FV i lamina superior totalment adherida a la inferior, de betúm platomèric APP amb armadura de filtre de poliester (FP)
3. Cassetons de forjat reticular tipus MORTERPLAS FP 3kg, designació LBM-30-FP.
GEOTÈCNIC - Capa separadora de polipropilè-poliestiè amb una resistènca a la perforació de 525 N tipus TERRAM 500.
4. Materials utilitzats com a aïllament tèrmic
- Capa d’aïllament tèrmic de poliestirè extruït de resistència a compressió de 3kp/cm2 i de gruix 80mm ROOFMATE SL.
5. Materials utilitzats com a aïllament acústic
- Capa separadora de poliprotilè-polietilè amb una resistència a la perforació de 525 N tipus TERRAM 500.
AUDITORIA -Graves
Control de recepció
VIABILITAT CONTROLS DELS MATERIALS COMPLEMENTARIS que l’àrid lleuger porti marcatge CE segons la norma d’aplicació UNE-ENsegons la norma d’aplicació: UNE-EN 197-
Es revisarà
DE L’OBRA
Es revisarà que el formigó cel·lular per a la formació de pendents porti marcatge CE
13139:2003/AC:2004.
1:2000/A1:2005
ARQUITECTURA
1. Façana ventilada amb aplacat ceràmic revisarà que la membrana impermeabilitzant MORTERPLAS FV 3kg porti marcartge CE segons la norma d’aplicació UNE 104-
Es
2. Aplacat encolat de pedra arenisca 242/2 com que la làmina impermeable de betúm plastomèric APP MORTERPLAS 3 KG, porti marcatge CE segons la norma 104-
Es revisarà
a tipus LBM(APP)-30-FV i tingui el segell de qualitat INCE-AENOR.
FONAMENTS I 3. Obra vista 242/2 com tipus LBM(APP)-30-FP i tingui el segell de qualitat INCE-AENOR.
ESTRUCTURA 4. Paviment de formigó STONITA compleixi la norma UNE 104-231 (Emulsiones Tipo EA). Producte homologat amb certificació DBI-8017.
Es revisarà que l’aïllament tèrmic tingui la Certificació de Producte ROOFMATE SL amb el marcatge CE de conformitat a la norma
5. Revestiment de tauler de fusta de producte UNE EN 13164:2009 i la Certificació voluntària de Producte de la Marca AENOR segons la mateixa norma europea.
INSTAL·LACIONS
6. Plaques de cartró guix Es verificarà que la làmina impermeabilitzant porti marcatge CE segons la marca d’aplicació UNE-EN 13707:2005
Es revisarà que la grava rebuda procedeixi de “machaqueo” de entre 16 i 32mm (segons CTE).
7. Paviment de linòleum
DETALLS
CONSTRUCTIUS 8. Coberta plana invertida Control d’execució
Es revisarà el correcte replanteig de la coberta, la pendent de la capa de formigó s’ajusti a la establerta en el projecte, Es
9. Fusteria exterior d’alumini revisarà que el gruix de la capa de formació de pendents estarà compresa entre 30 i 2cm, que s’hagi col·locat en tot els seu
MEMÒRIA
GRÀFICA
10. Pintura impermeable perímetre junta de dilatació, el replanteig, segons el número de capes i la forma de col·locació de les làmines
impermeabilitzants.
Abans de rebre la capa d’impermeabilització es revisarà que el suport compleix::
PLEC DE
-es com comprovarà que s’han adoptat les mesures necessàries per assegurar la compatibilitat entre els
CONDICIONS
diferents productes, elements i sistemes constructius.
-inspecció visual del material abans de la seva col·locació.
GESTIÓ DE
RESIDUS -neteja i repàs del suport.
-aplicació de la imprimació.
-control del procediment d’execució, amb especial atenció als cavalcaments entre peces i a l’execució dels
AMIDAMENTS
I PRESSUPOST elements singulars, tals com les vores, encontres, buneres i junts.
Es revisarà que la execució de la impermeabilització segueix les prescripcions del fabricant. En cas de que es trenqui la
continuïtat del recobriment impermeabilitzant, s’ha de reforçar amb una doble capa. Es revisarà visualment que s’hagin
ESTUDI DE
SEGURETAT disposat les lamines impermeabilitzants en la coronació del mur i exigint l’alçada de 20cm (CTE). Al final de la execució de la
impermeabilització es revisarà que no hi hagin bosses d’aire de les làmines adherides i la capa d’impermeabilització quedi
dessolidaritzada del suport.
CONTROL DE
QUALITAT Es revisarà que la capa separadora geotèxtil estigui disposada sobre tota la làmina bituminosa i que no existeix contacte entre
aïllant i impermeabilització. Es revisarà que l’aïllant es disposi de forma continua i estable i que la capa de grava disposada sobre
l’aïllament tingui un gruix de 8cm.
CRITERIS
MEDIOAMB. Control obra acabada
Inspecció visual de la unitat acabada.
PLANIFICACIÓ I Proves d’estanquitat que consisteix en la inundació de la coberta.
CERTIFICACIONS
70

71. PRESENTACIÓ
SITUACIÓ I DECRET D’ECOEFICIENCIA
EMPLAÇAMENT
Construcció de façana ventilada en orientació sudoest (+90) 5
TOPOGRÀFIC
En el cas de edificis de vivendes, en el que el 80% d'aquestes reben a la obertura de la sala una hora de sol 5
GEOTÈCNIC directe entre les 10 i les 12 hores solars en el solstici de hivern.
AUDITORIA Reduir el coeficient mig de transmitància tèrmica Km dels diferents tancaments verticals exteriors en un 30% 8
respecte al paràmetre fixat en el punt 4.1
VIABILITAT
Utilització de com a mínim un producte obtingut de reciclatge de residus (residus de la 4
ARQUITECTURA
construcció, pneumàtics, residus de espumes, etc.) per subbases, paviments, panells aïllant i altres usos.
FONAMENTS I Que les diferents entitats privatives de l'edifici disposin d'una ventilació creuada natural. 6
ESTRUCTURA
Utilització de energies renovables per obtenir la climatització (calefacció i/o refrigeració) de l'edifici. 7
INSTAL·LACIONS
Enllumenat dels espais comunitaris o d'accès amb detectors de presència, sempre i quan el sistema de
DETALLS
CONSTRUCTIUS enllumenat utilitzat no afecti l'encès i apagat freqüent. 3
MEMÒRIA
GRÀFICA
En els edificis de vivendes, quan els elements horitzontals de separació de propietats o usuaris diferents, així 5
com tambè les cobertes transitables, disposin de solucions constructives en les que el nivell de impacte
PLEC DE normalitzat Ln en l'espai contigu no sigui superior a 74dBA.
CONDICIONS
GESTIÓ DE
RESIDUS PUNTUACIÓ TOTAL 43
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
71

72. PRESENTACIÓ
PLANIFICACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
72

73. PRESENTACIÓ
CERTIFICACIONS
SITUACIÓ
IEMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
73

74. PRESENTACIÓ
SITUACIÓ I
EMPLAÇAMENT
TOPOGRÀFIC
GEOTÈCNIC
AUDITORIA
VIABILITAT GRÀCIES PER LA SEVA ATENCIÓ
ARQUITECTURA
FONAMENTS I
ESTRUCTURA
INSTAL·LACIONS
DETALLS
CONSTRUCTIUS
MEMÒRIA
GRÀFICA
PLEC DE
CONDICIONS
GESTIÓ DE
RESIDUS
AMIDAMENTS
I PRESSUPOST
ESTUDI DE
SEGURETAT
CONTROL DE
QUALITAT
CRITERIS
MEDIOAMB.
PLANIFICACIÓ I
CERTIFICACIONS
