Process device adalah perangkat yang mengolah data dari input hingga output. Terdiri dari CPU (Central Processing Unit) yang mengontrol komponen lain, yaitu ALU untuk perhitungan, register sebagai penyimpan sementara, dan unit kontrol. CPU terhubung dengan memori dan input-output melalui sistem koneksi internal. Sejak mikroprosesor 4004 hingga saat ini terus berkembang dengan peningkatan transistor dan fitur.

1. PROCESS DEVICE
KELOMPOK 2
DALILAH FATIN U(1137050006)
MAYA M
NURSHABAH ARIF R(1137050174)
QORIAH ASRI LESTARI(1137050176)
TANTI SITI NURJANAH (1137050210)
TEMY R

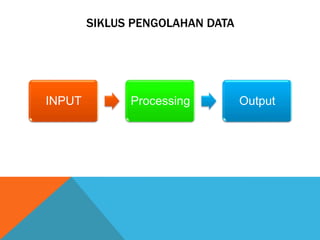

2. SIKLUS PENGOLAHAN DATA
INPUT
Processing
Output

3. PROCESSING
Dimasukan
melalui
Proses
pengolahaan
data
Alat
pemproses
(Process
Device)
Berupa Proses
Menghitung
Membandingkan
Mengklarifikasi
Mengukur atau
mencari di
storage

4. APA SIH PROCESS DEVICE ITU

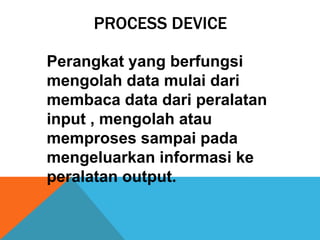

5. PROCESS DEVICE
Perangkat yang berfungsi
mengolah data mulai dari
membaca data dari peralatan
input , mengolah atau
memproses sampai pada
mengeluarkan informasi ke
peralatan output.

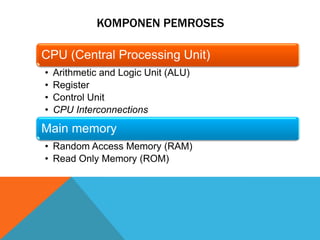

6. KOMPONEN PEMROSES
CPU (Central Processing Unit)
•
•
•
•
Arithmetic and Logic Unit (ALU)
Register
Control Unit
CPU Interconnections
Main memory
• Random Access Memory (RAM)
• Read Only Memory (ROM)

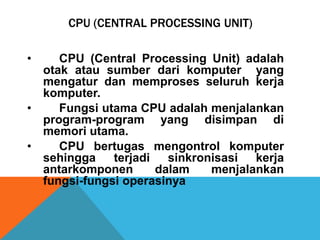

7. CPU (CENTRAL PROCESSING UNIT)
•
CPU (Central Processing Unit) adalah
otak atau sumber dari komputer yang
mengatur dan memproses seluruh kerja
komputer.
•
Fungsi utama CPU adalah menjalankan
program-program yang disimpan di
memori utama.
•
CPU bertugas mengontrol komputer
sehingga
terjadi
sinkronisasi
kerja
antarkomponen
dalam
menjalankan
fungsi-fungsi operasinya

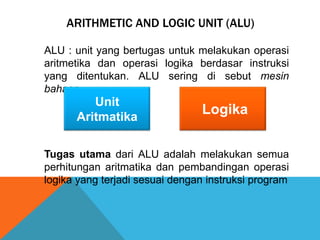

8. ARITHMETIC AND LOGIC UNIT (ALU)
ALU : unit yang bertugas untuk melakukan operasi
aritmetika dan operasi logika berdasar instruksi
yang ditentukan. ALU sering di sebut mesin
bahasa.
Unit
Aritmatika
Logika
Tugas utama dari ALU adalah melakukan semua
perhitungan aritmatika dan pembandingan operasi
logika yang terjadi sesuai dengan instruksi program

9. REGISTER
Register merupakan alat penyimpanan kecil yang
mempunyai kecepatan akses cukup tinggi, yang
digunakan untuk menyimpan data atau instruksi yang
sedang
diproses.
Memori
ini
bersifat
sementara, biasanya digunakan untuk menyimpan data
saat di olah ataupun data untuk pengolahan
selanjutnya. Secara analogi, register ini dapat
diibaratkan sebagai ingatan di otak bila kita melakukan
pengolahan data secara manual, sehingga otak dapat
diibaratkan sebagai CPU, yang berisi ingataningatan, satuan kendali yang mengatur seluruh kegiatan
tubuh dan mempunyai tempat untuk melakukan
perhitungan dan perbandingan logika.

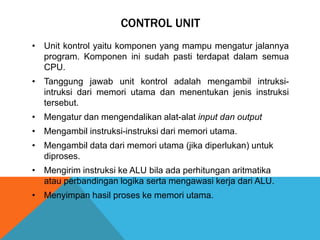

10. CONTROL UNIT
• Unit kontrol yaitu komponen yang mampu mengatur jalannya
program. Komponen ini sudah pasti terdapat dalam semua
CPU.
• Tanggung jawab unit kontrol adalah mengambil intruksiintruksi dari memori utama dan menentukan jenis instruksi
tersebut.
• Mengatur dan mengendalikan alat-alat input dan output
• Mengambil instruksi-instruksi dari memori utama.
• Mengambil data dari memori utama (jika diperlukan) untuk
diproses.
• Mengirim instruksi ke ALU bila ada perhitungan aritmatika
atau perbandingan logika serta mengawasi kerja dari ALU.
• Menyimpan hasil proses ke memori utama.

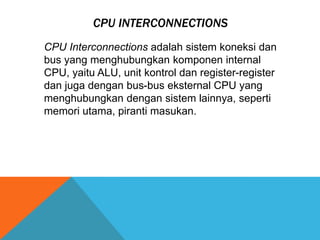

11. CPU INTERCONNECTIONS
CPU Interconnections adalah sistem koneksi dan
bus yang menghubungkan komponen internal
CPU, yaitu ALU, unit kontrol dan register-register
dan juga dengan bus-bus eksternal CPU yang
menghubungkan dengan sistem lainnya, seperti
memori utama, piranti masukan.

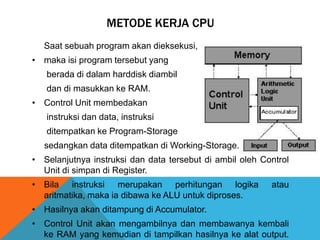

12. METODE KERJA CPU
Saat sebuah program akan dieksekusi,
• maka isi program tersebut yang
berada di dalam harddisk diambil
dan di masukkan ke RAM.
• Control Unit membedakan
instruksi dan data, instruksi
ditempatkan ke Program-Storage
sedangkan data ditempatkan di Working-Storage.
• Selanjutnya instruksi dan data tersebut di ambil oleh Control
Unit di simpan di Register.
• Bila instruksi merupakan perhitungan logika
aritmatika, maka ia dibawa ke ALU untuk diproses.
atau
• Hasilnya akan ditampung di Accumulator.
• Control Unit akan mengambilnya dan membawanya kembali
ke RAM yang kemudian di tampilkan hasilnya ke alat output.

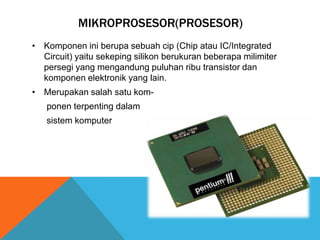

13. MIKROPROSESOR(PROSESOR)
• Komponen ini berupa sebuah cip (Chip atau IC/Integrated
Circuit) yaitu sekeping silikon berukuran beberapa milimiter
persegi yang mengandung puluhan ribu transistor dan
komponen elektronik yang lain.
• Merupakan salah satu komponen terpenting dalam
sistem komputer

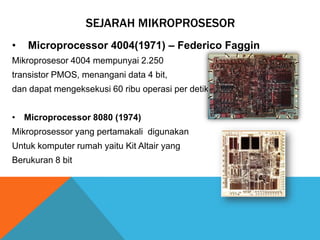

14. SEJARAH MIKROPROSESOR
•
Microprocessor 4004(1971) – Federico Faggin
Mikroprosesor 4004 mempunyai 2.250
transistor PMOS, menangani data 4 bit,
dan dapat mengeksekusi 60 ribu operasi per detik.
• Microprocessor 8080 (1974)
Mikroprosessor yang pertamakali digunakan
Untuk komputer rumah yaitu Kit Altair yang
Berukuran 8 bit

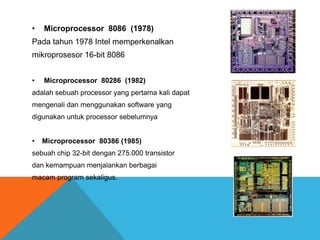

15. •
Microprocessor 8086 (1978)
Pada tahun 1978 Intel memperkenalkan
mikroprosesor 16-bit 8086
•
Microprocessor 80286 (1982)
adalah sebuah processor yang pertama kali dapat
mengenali dan menggunakan software yang
digunakan untuk processor sebelumnya
•
Microprocessor 80386 (1985)
sebuah chip 32-bit dengan 275.000 transistor
dan kemampuan menjalankan berbagai
macam program sekaligus.

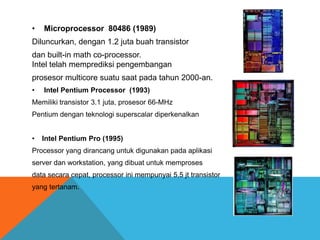

16. •
Microprocessor 80486 (1989)
Diluncurkan, dengan 1.2 juta buah transistor
dan built-in math co-processor.
Intel telah memprediksi pengembangan
prosesor multicore suatu saat pada tahun 2000-an.
•
Intel Pentium Processor (1993)
Memiliki transistor 3.1 juta, prosesor 66-MHz
Pentium dengan teknologi superscalar diperkenalkan
•
Intel Pentium Pro (1995)
Processor yang dirancang untuk digunakan pada aplikasi
server dan workstation, yang dibuat untuk memproses
data secara cepat, processor ini mempunyai 5,5 jt transistor
yang tertanam.

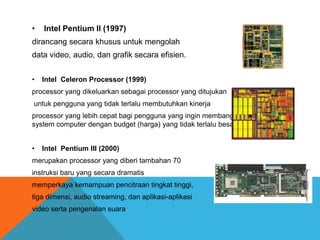

17. •
Intel Pentium II (1997)
dirancang secara khusus untuk mengolah
data video, audio, dan grafik secara efisien.
•
Intel Celeron Processor (1999)
processor yang dikeluarkan sebagai processor yang ditujukan
untuk pengguna yang tidak terlalu membutuhkan kinerja
processor yang lebih cepat bagi pengguna yang ingin membangun sebuah
system computer dengan budget (harga) yang tidak terlalu besar
•
Intel Pentium III (2000)
merupakan processor yang diberi tambahan 70
instruksi baru yang secara dramatis
memperkaya kemampuan pencitraan tingkat tinggi,
tiga dimensi, audio streaming, dan aplikasi-aplikasi
video serta pengenalan suara

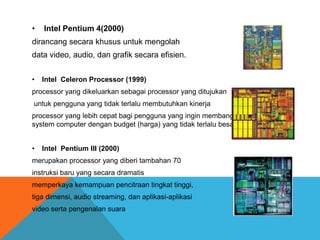

18. •
Intel Pentium 4(2000)
dirancang secara khusus untuk mengolah
data video, audio, dan grafik secara efisien.
•
Intel Celeron Processor (1999)
processor yang dikeluarkan sebagai processor yang ditujukan
untuk pengguna yang tidak terlalu membutuhkan kinerja
processor yang lebih cepat bagi pengguna yang ingin membangun sebuah
system computer dengan budget (harga) yang tidak terlalu besar
•
Intel Pentium III (2000)
merupakan processor yang diberi tambahan 70
instruksi baru yang secara dramatis
memperkaya kemampuan pencitraan tingkat tinggi,
tiga dimensi, audio streaming, dan aplikasi-aplikasi
video serta pengenalan suara

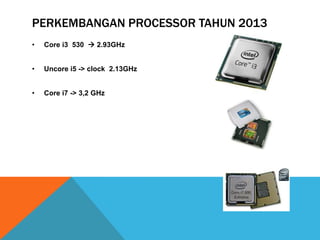

19. PERKEMBANGAN PROCESSOR TAHUN 2013
•
Core i3 530  2.93GHz
•
Uncore i5 -> clock 2.13GHz
•
Core i7 -> 3,2 GHz
