De presentatie om bekend te raken met wat LED voor uw bedrijf kan betekenen. Maar ook m.b.t. het verantwoord ondernemen en * ROI * Lange levensduur * Energiezuinig * 99.9% recyclebaar * 65% minder CO2 uitstoot * 50-90% energiebesparing * Minder onderhoud * Dier en mens vriendelijk Heeft u interesse om ook te besparen in mens en milieu maak vrijblijvend een afspraak.

1. Het licht van nu

2. Wat is licht?
Licht is een elektromagnetische straling met een zodanige
frequentie dat die waarneembaar is met het menselijk oog.
We spreken van 3 soorten licht:
 Infrarood Licht
 Zichtbaar Licht (Visueel Licht)
 Ultraviolet Licht

4. Lichtsterkte?
De intensiteit van licht wordt de lichtsterkte genoemd; de
eenheid van lichtsterkte is candela (afgekort cd, en Latijn
voor kaars). De minimum lichtsterkte voor kleur waarneming
bedraagt ongeveer 3 cd/m2. Van de zon ontvangen we
ongeveer 2.000.000.000 cd/m2 maan ongeveer 2500 cd/m2.

5. Lichtstroom?
Lichtstroom is de maat voor de hoeveelheid zichtbare
straling die een lichtbron per seconde in alle richtingen
uitzendt. Het kan gezien worden als de prestatie van
een lichtbron. Met andere woorden, de hoeveelheid
van de toegevoerde energie die wordt omgezet in
zichtbaar licht. De lichtstroom wordt uitgedrukt in
Lumen (lm). De Verlichtingssterkte geeft aan hoeveel
lumen er op een oppervlakte terechtkomt. Dit wordt
uitgedrukt in Lux.

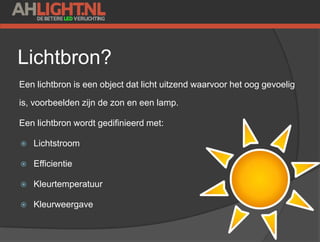

7. Lichtbron?
Een lichtbron is een object dat licht uitzend waarvoor het oog gevoelig
is, voorbeelden zijn de zon en een lamp.
Een lichtbron wordt gedifinieerd met:
 Lichtstroom
 Efficientie
 Kleurtemperatuur
 Kleurweergave

8. Efficientie?
De efficiëntie of het rendement van een lichtbron geeft aan
hoeveel energie er daadwerkelijk omgezet wordt in
licht, ofwel de hoeveelheid lichtstroom per gebruikt
vermogen. Dit wordt uitgedrukt in lumen per watt (lm/W).
Hoe hoger de verhouding lumen per watt is, des te beter een
lamp de ingebrachte energie omzet in licht.

10. Kleurtemperatuur?
De Kleurtemperatuur wordt weergeven in graden Kelvin (K).
De kleurtemperatuur is een maat voor de kleurindruk van het
licht dat uitgezonden wordt van een lichtbron. Hoe hoger
deze waarde is, hoe koeler de indruk van de lichtbron.
Kleur temperaturen verschillen per BIN, het wil voorkomen
dat er per productie serie minimale kleurverschillen bestaan
dit zijn de zogenaamde bin verschillen.

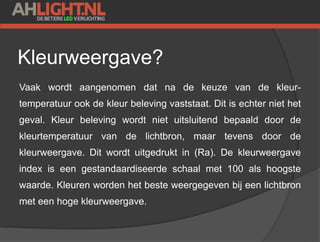

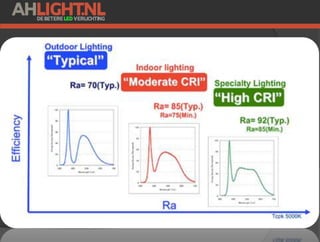

12. Kleurweergave?
Vaak wordt aangenomen dat na de keuze van de kleur-
temperatuur ook de kleur beleving vaststaat. Dit is echter niet het
geval. Kleur beleving wordt niet uitsluitend bepaald door de
kleurtemperatuur van de lichtbron, maar tevens door de
kleurweergave. Dit wordt uitgedrukt in (Ra). De kleurweergave
index is een gestandaardiseerde schaal met 100 als hoogste
waarde. Kleuren worden het beste weergegeven bij een lichtbron
met een hoge kleurweergave.

14. Bestaande verlichtingsbronnen
 Gloeilamp
 Fluorescentie lamp
 Gasontlading lamp
 Halogeen lamp
 LED lamp

15. LED

16. Wat is een LED?
Een LED is een elektronische
component, een halfgeleidercomponent die licht uitzendt als
er een elektrische stroom in de doorlaatrichting doorheen
wordt gestuurd.

17. De eigenschappen van LED:
 Robuuste solid-state verlichting, trillingsbestendig
 Hoge Lichtopbrengst! per verbruikt wattage, vergeleken met
conventionele verlichtingsbronnen tot wel 90% efficiënter.
 Lange levensduur: circa 50.000 uur
 Geen ongewenste IR of UV straling.
 LED verlichting bevat geen chemische stoffen, is vrij van kwik
of andere zware metalen.
 Verkrijgbaar in elke kleurtemperatuur.
 Na inschakeling direct de juiste kleur en volledige lichtsterkte.
 Bijzonder efficiënt in een koude omgeving

18. Verschillende LED’s:
 Een LED is in verschillende uitvoeringen (en
capsulaties/packagingen) verkrijgbaar, de uitvoering bepaalt
vaak de prijs en is afhankelijk van de toepassing waarin deze
geïntegreerd wordt.
 Het grootste onderscheid kan men maken in de zogenaamde
normale LED’s en de zogeheten SuperBright LED’s.
 De normale LED’s worden vaak toegepast in toepassingen
zoals video walls en indicator toepassingen.
 De SuperBright LED’s worden door haar bijzonder sterke
lichtopbrengst toegepast in verlichtingstoepassingen.
 De LED is verkrijgbaar in diverse merken met een merkbaar
verschil in eigenschappen tussen de LED’s.

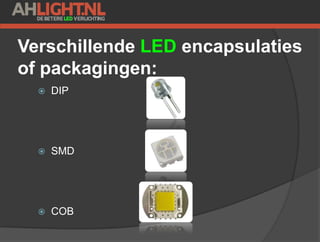

19. Verschillende LED encapsulaties
of packagingen:
 DIP
 SMD
 COB

20. Verschillend LED type’s en
merken de onderscheiding
daarin:
 Lumen per watt
 Warmte en omgang en de daaruit voorkomende decay.
 RA waarde

21. De Pioniers en
patentdragers:
 CREE
 EPISTAR
 BRIDGELUX

22. LED als Lichtbron of
armatuur:
 LED packaging
 Constant current driver
 Behuizing
 Spiegel of Lens

23. Constant current driver:
De aansturing van de led wordt bepaald door de driver, deze
zet AC over naar DC, een LED wordt gevoed doormiddel
van DC.

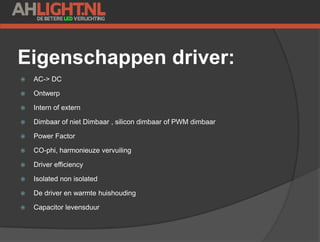

24. Eigenschappen driver:
 AC-> DC
 Ontwerp
 Intern of extern
 Dimbaar of niet Dimbaar , silicon dimbaar of PWM dimbaar
 Power Factor
 CO-phi, harmonieuze vervuiling
 Driver efficiency
 Isolated non isolated
 De driver en warmte huishouding
 Capacitor levensduur

25. De behuizing:
 Materiaal
 Toepassing
 Thermo resistantie vermogen
 En Lamp efficiency

26. Spiegel en of lens:
Hiermee wordt de stralingshoek van het licht bepaald, die
voor iedere toepassing weer anders is, denk bijvoorbeeld
aan een geconcentreerde of gespreide of a-symetrische
lichtval.

27. De driver is de zwakste
schakel:
 Levensduur driver
 Warmte en thermische eigenschappen driver
 Capacitor levensduur

28. LED verlichtingsbronnen en
armaturen:

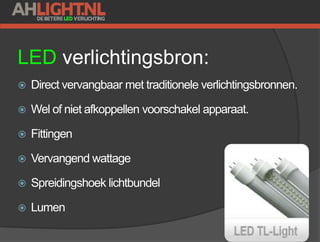

29. LED verlichtingsbron:
 Direct vervangbaar met traditionele verlichtingsbronnen.
 Wel of niet afkoppellen voorschakel apparaat.
 Fittingen
 Vervangend wattage
 Spreidingshoek lichtbundel
 Lumen

30. LED armatuur:
 LED geintegreerd in een armatuur
 Betere thermische weerstand
 Licht spreidingshoek
 Armatuur efficiency
 Lumen

31. Bepalen wat er gebruikt moet
worden in de replacement en
nieuwbouw.
 Replacement, aan de hand van de LED
tegenhanger
 Nieuwbouw aan de hand van een dialux
berekening.

32. Dialux
Met dialux kunnen we aan de hand van een
LDT of IES plugin van het armatuur een
lichtplanning maken om zo te bepalen hoeveel
lampen en hoe de overspreading moet zijn om
tot een bepaald lux niveau te komen.

33. Verkoopargumentatiereplacementmarkt:
 ROI
 Lange levensduur
 Energiezuinig
 99.9% recyclebaar
 65% minder CO2 uitstoot
 50-90% energiebesparing
 Minder onderhoud
 Dier en mens vriendelijk

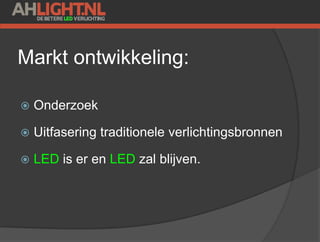

34. Markt ontwikkeling:
 Onderzoek

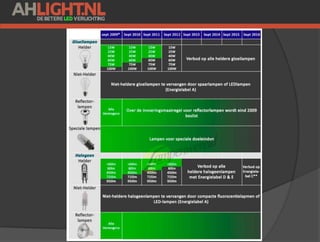

 Uitfasering traditionele verlichtingsbronnen
 LED is er en LED zal blijven.

36. LED de angsten in de markt:
 Goedkope LED’s weinig licht
 Hoge decay
 Drivers die 3.000 t/m 6.000 uur meegaan
 Niet geïsoleerde drivers, spanningsgevaar

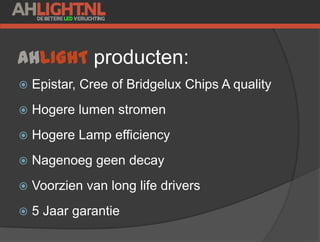

37. AHLIGHT producten:
 Epistar, Cree of Bridgelux Chips A quality
 Hogere lumen stromen
 Hogere Lamp efficiency
 Nagenoeg geen decay
 Voorzien van long life drivers
 5 Jaar garantie

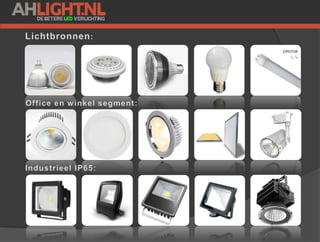

38. Verlichtings groepen:
 Verlichtingsbronnen
 Kantoor en winkel
 Industrieel IP65
 Straatverlichting & Portiek-armaturen
