1. IVAN RUBIO CARPIO
SERGIO RODRIGUEZ ANTÓN
MATHEUS GRACIA BITTENCOURT
MARC NAVARRO ALFARO

2. ÍNDEX
•
SISTEMES D’APROFITAMENT
•
CENTRALS TERMOSOLARS
•
CONVERSIÓ FOTOVOLTAICA
•
SISTEMES D’APROFITAMENT DE TEMPERATURABAIXA
•
EL COL·LECTOR O CAPTADOR

3. CENTRALS SOLARS
Energia Solar
Energia produïda mitjançant la radiació solar
en una placa. Prové del sol i es produeix
per la fusió dels nuclis atòmics d'hidrogen,
component principal del Sol.

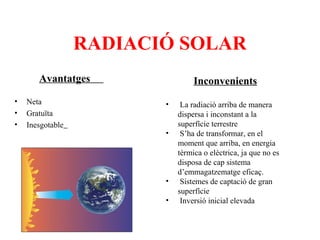

4. RADIACIÓ SOLAR
Avantatges
•
•
•
Neta
Gratuïta
Inesgotable
Inconvenients
•
•
•
•
La radiació arriba de manera
dispersa i inconstant a la
superfície terrestre
S’ha de transformar, en el
moment que arriba, en energia
tèrmica o elèctrica, ja que no es
disposa de cap sistema
d’emmagatzematge eficaç.
Sistemes de captació de gran
superfície
Inversió inicial elevada

5. SISTEMES D’APROFITAMENT
Actualment es disposa de dos sistemes d’aprofiment de
l’energia:
• La via tèrmica
• La conversió fotovoltaica
Els sistemes de temperatura baixa més
utilitzats són els captadors plans
(col·lectors)
Els sistems de temperatura mitjana i alta es
poden utilitzar per a l’obtenció indirecta
d’energia elèctrica en las anomenades
centrals termosolars
Forn solar

6. CENTRALS TERMOSOLARS
La radiació solar es concentra sobre
un fluid i es transforma en energia
térmica.
Les centrals més experimentades
actualment utilitzen dos sistemes
diferents:
Heliotèrmics amb col·lectors
distribuïts i sistemes de torre central.

7. EL PROCES DE
TRANSFORMACIÓ
Procés: el fluid s’escalfa, en passar per un intercanviador, produeix el
vapor que acciona un grup turboalternador,en el qual s'obté l’energia
elèctrica.

8. CENTRALS AMB
COL·LECTORS DISTRIBUITS
•
•
Concentren la radiació solar que reben en la superficie captadora d’un
element receptor de superficie reduida.
Pot obtenir temperatures de fins a 300ºC
Inconvenients:
Només aprofiten la radiació directa.
Han de disposar d’un sistema de seguiment del Sol.

9. CENTRALS SOLARS DE
TORRE CENTRAL
Aprofiten l’energia solar a alta temperatura. El sistema de captació
està format per una gran superficie coberta d’heliòstats. Concentra la
radiació solar en un receptor instal·lat l’extrem superior d’una torre.
Els Heliòstats són miralls amb un sistema de seguiment de la
trajectòria del Sol en els dos eixos.

10. Conversió Fotovoltaica
Consisteix a transformar la radiació solar directament en energia elèctrica, mitjançant
captadors formats per cèl·lules solars o fotovoltaiques.
Estan constituïdes per una làmina de material semiconductor, normalment silici , que
té la propietat de produir electricitat quan hi incideixen els fotons de les
radiacions. Aquest fenomen s’anomena efecte fotovoltaic.

11. Instal·lacions
•
Instal·lacions aïllades de la xarxa
elèctrica comercial: electrificacions
rurals, aplicacions agrícoles,
senyalització i comunicacions.
•
Instal·lacions connectades a la xarxa
elètrica: centrals fotovoltaiques i
sistemes integrat en edificis.

12. Sistemes d’aprofitament a
temperatura baixa
• L’efecte hivernacle
Sistema que consisteix en retindre
part de la radiació emesa pel sol, els
captadors solars fan servir l'efecte
hivernacle per escalfar aigua o aire.
Aquest efecte s’aconsegueix amb un
vidre i aquest reté bona part de
radiació emesa pel sol.

13. Sistemes passius
• Arquitectura bioclimatica
Es busca l’obtenció del confort en les habitacions mitjançant la millor
distribució dels elements arquitetonics.
Els elements més utilitzats son:
- Vidrieres
- Massa tèrmica
- Elements de protecció
- Reflectors

14. Sistemes actius
• Subsistema de captació
-Esta format pels captadors o colectors solars
• Subsistema d’emmagatzamatge
-Diposit on s’emmagatzema l’aigua
• Subsistema de consum
-Està format per tot el sistema de canonades d’un habitatge

15. Sistemes actius
• Circuit obert o sistema
directe
• Circuit tancat o sistema
amb intercanviador

16. El Col·lector o Captador
És l’element principal de la instal·lació, encarregat de captar l’energia
de la radiació solar i transferir-la al fluid que s’ha de escalfar.
És divideix en dos grans grups: els col·lectors de baixa temperatura i els
col·lectors d’alta temperatura.

17. Captadors de baixa temperatura
•
Captador, consistent en una caixa plana
metàl·lica per la qual circula un fluid, que
s'escalfa al seu pas pel panell..
•
Panells de tubs de buit, on la superfície
captadora està aïllada de l'exterior per un
doble tub de vidre que crea una càmera al
buit.

18. Captadors de baixa temperatura
•
Concentrador solar: el fluid s'escalfa a alta
temperatura mitjançant miralls parabòlics.
•
Miralls plans o lents Fresnel lineals, amb idèntica
funció que els concentradors solars lineals.
•
Miralls en una central tèrmica solar, que concentren
la radiació solar en un únic punt situat en una torre,
on es genera vapor d'aigua per produir electricitat.
•
Miralls en un forn solar, variant on s'utilitzen
miralls plans i posteriorment miralls parabòlics per
obtenir molt altes temperatures.

19. Elements principals d’un captador
solar
•
•
•
•
Placa absorbent: és l’element encarregat d’absorbir la radiació solar i
cedir-la en forma de calor al fluid que circula pel seu interior (aigua o
aire).
Coberta transparent: té la finalitat de reduir les pèrdues, protegir la
placa absorbent de la interpèrie i crear l’efete d’hivernacle.
Aïllament tèrmic: redueix les pèrdues de calor a traves del fons i parets
laterals del captador.
Caixa contenidora: és on s’allotgen tots els elements del col·lector.
