1. CENTRALS TERMOELÈCTRIQUES

2. CENTRALS TERMOELÈCTRIQUES Generen energia elèctrica a partir de l'energia tèrmica produïda per la combustió d'un combustible fòssil: carbó, fuel o gas natural. El combustible es crema en una caldera per obtenir vapor d'aigua, que acciona una turbina de vapor solidària al rotor d'un alternador.

3. TRANSFORMACIONS ENERGÈTIQUES CENTRAL TERMOELÈCTRICA Energia Química Combustible Energia Tèrmica Caldera Energia Cinètica Vapor Energia Mecànica Turbina Energia Elèctrica Alternador

4. TIPUS CENTRALS TERMOELÈCTRIQUES Centrals tèrmiques convencionals En funció del combustible: carbó, fuel, gas o biomassa. Emplaçament estratègic Termoelèctriques mixtes Centrals de cicle combinat Centrals de llit fluid Centrals de cogeneració

5. COMPONENTS TERMOELÈCTRICA Magatzem de combustible Caldera Turbina (de vapor) Alternador Condensador Torre de refrigeració Xemeneia Sala tractament de l'aigua d'alimentació

6. COMPONENTS TERMOELÈCTRICA CALDERA : Calderes de radiació Cremadors Tubs intercanviadors de calor Cambra de combustió Reescalfadors Economitzadors Preescalfadors

7. COMPONENTS TERMOELÈCTRICA TURBINES : Tipus : Turbina de vapor Turbina de gas Parts: Cos d'alta pressió Cos de mitja pressió Cos de baixa pressió Àleps Rodet

8. COMPONENTS TERMOELÈCTRICA CONDENSADOR TORRE DE REFRIGERACIÓ Circuit tancat Circuit obert XEMENEIA Tiratge natural Tiratge forçat Sistema depuració de gasos (filtres...)

9. COMPONENTS TERMOELÈCTRICA EQUIP ELÈCTRIC PRINCIPAL Alternador Transformadors Parc de distribució SALA TRACTAMENT AIGUA ALIMENTACIÓ Filtres Tractaments físico-químics Osmosis Inversa

10. FUNCIONAMENT TERMOELÈCTRICA http://www.consumer.es/web/es/medio_ambiente/energia_y_ciencia/2005/06/07/142710.php http://www.unesa.es/carbon.htm http://www.unesa.es/graficos.htm

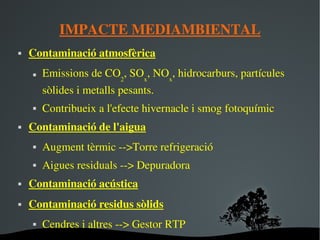

11. IMPACTE MEDIAMBIENTAL Contaminació atmosfèrica Emissions de CO 2 , SO x , NO x , hidrocarburs, partícules sòlides i metalls pesants. Contribueix a l'efecte hivernacle i smog fotoquímic Contaminació de l'aigua Augment tèrmic -->Torre refrigeració Aigues residuals --> Depuradora Contaminació acústica Contaminació residus sòlids Cendres i altres --> Gestor RTP

12. NOVES TECNOLOGIES (Grans reserves de carbó. Però molt contaminant) Sistemes de dessulfuració dels combustibles Gasificació del carbó Combustió de llit fluid Centrals de cicle combinat 2 turbines: Turbina de gas: combustió gas natural en cambra de combustió Turbina de vapor: vapor d'aigua d'un generador de vapor per la calor residual dels gasos de la combustió.

13. FUNCIONAMENT CENTRAL DE CICLE COMBINAT http://www.unesa.es/ciclo_combinado.htm

14. CENTRALS DE COGENERACIÓ Producció simultània d'energia elèctrica i tèrmica. Rendiments energètics elevats: 80% Energia elèctrica: Generació de vapor per combustió i accionament grup turbina-alternador. Energia tèrmica: Aprofitament calor residual del vapor d'aigua de la turbina Producció d'aigua calenta, vapor, fluids calents...
