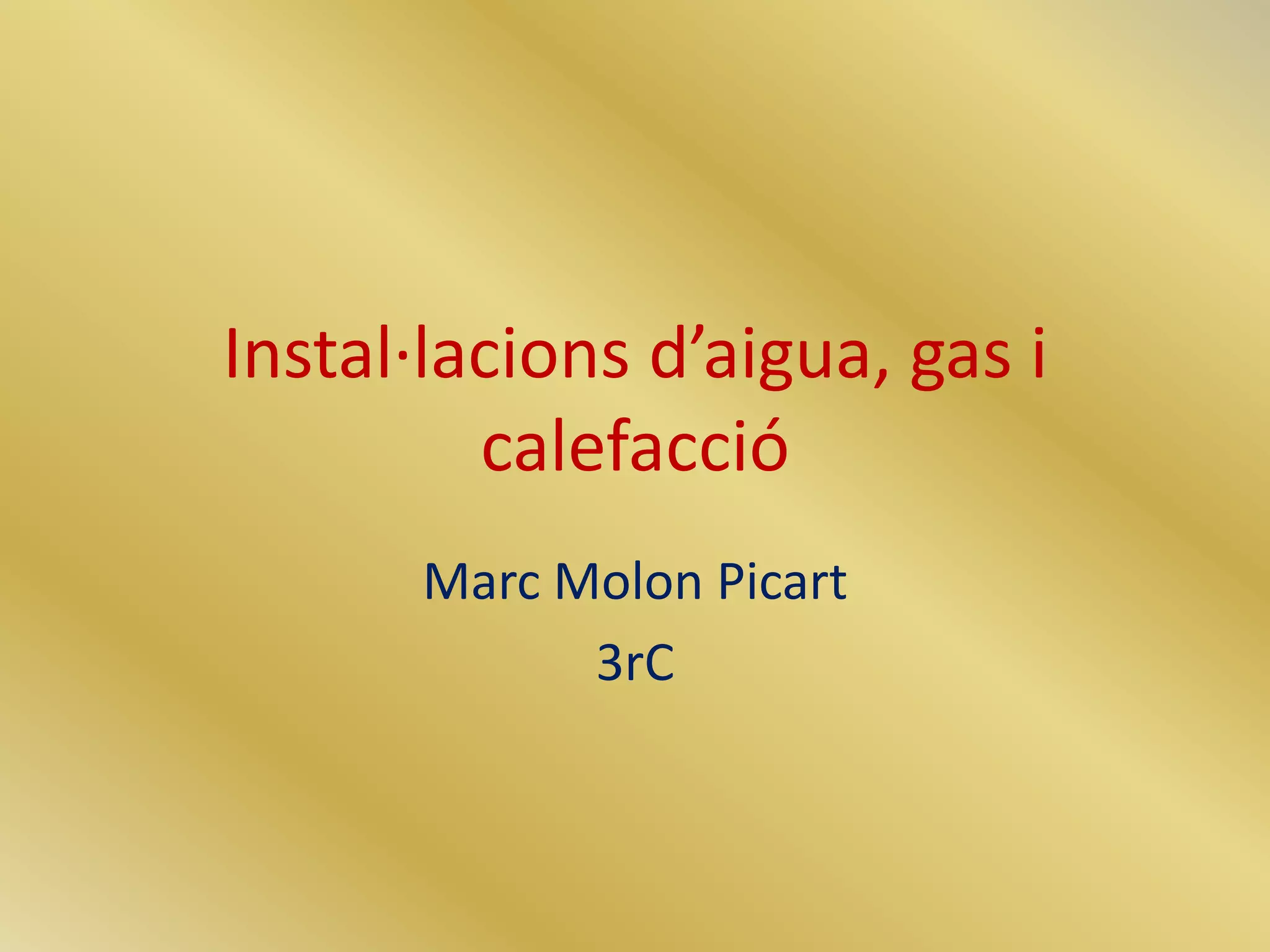

1. Instal·lacions d’aigua, gas i
calefacció
Marc Molon Picart
3rC

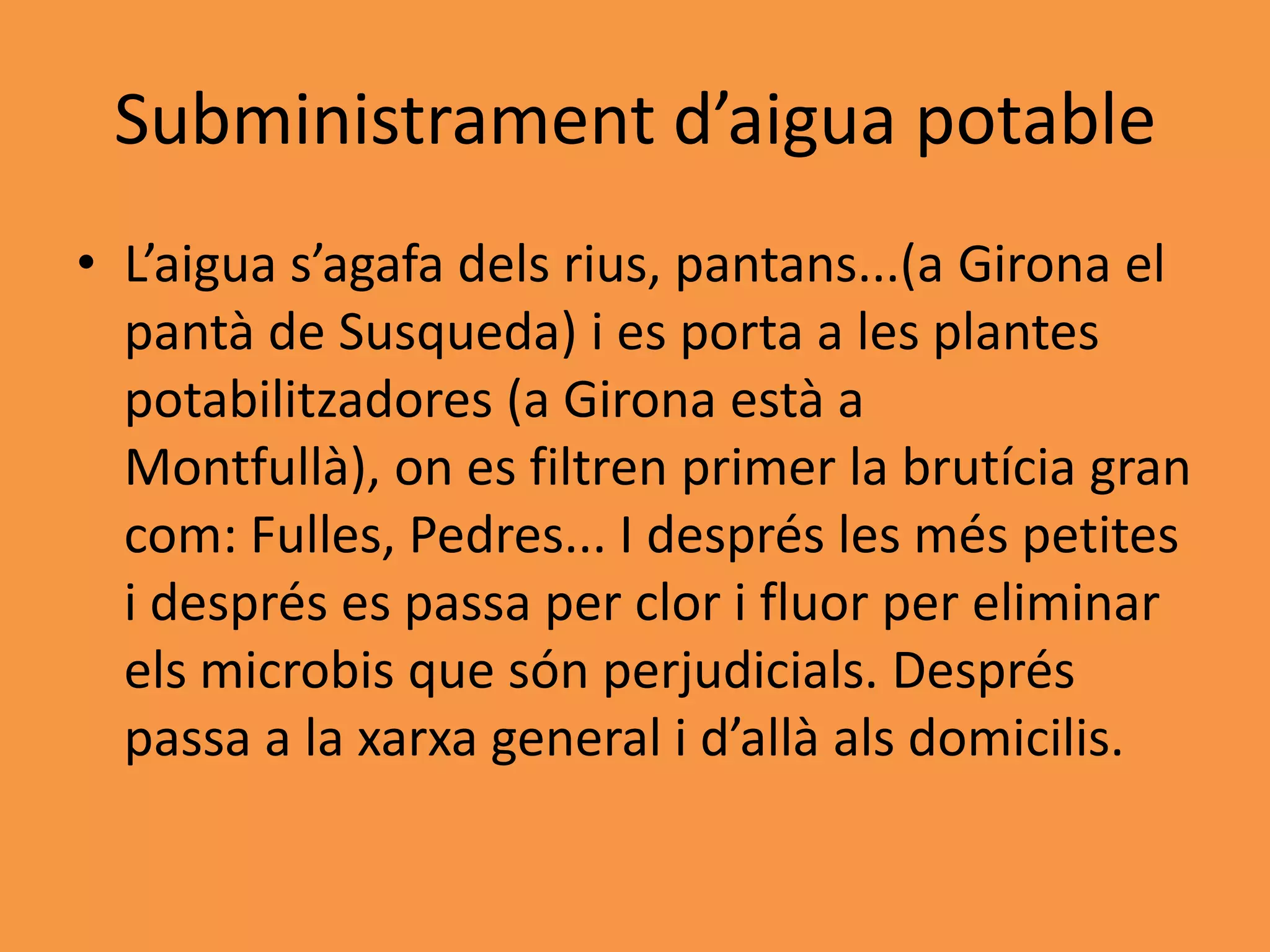

2. Subministrament d’aigua potable
• L’aigua s’agafa dels rius, pantans...(a Girona el
pantà de Susqueda) i es porta a les plantes
potabilitzadores (a Girona està a
Montfullà), on es filtren primer la brutícia gran
com: Fulles, Pedres... I després les més petites
i després es passa per clor i fluor per eliminar
els microbis que són perjudicials. Després
passa a la xarxa general i d’allà als domicilis.

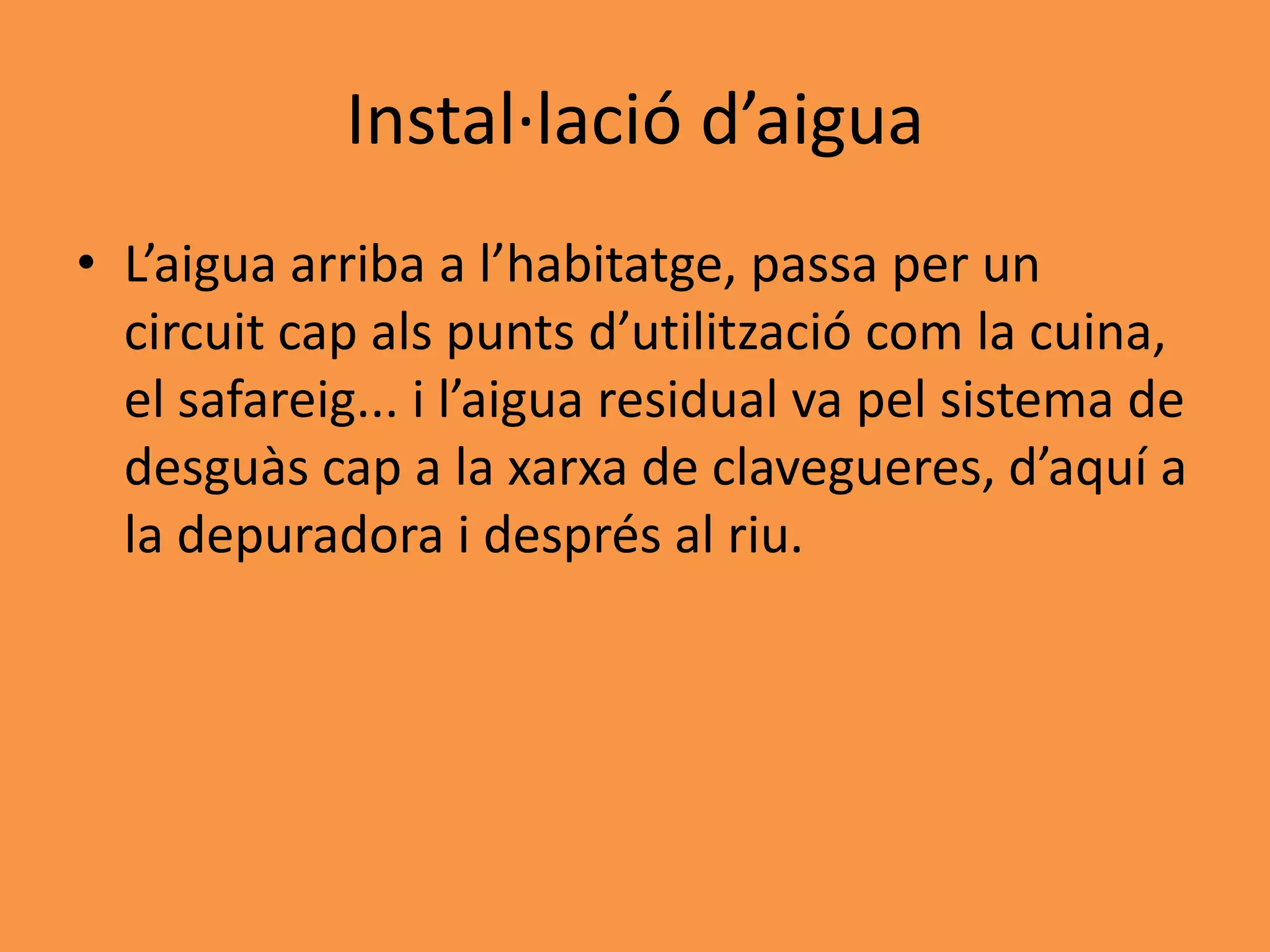

3. Instal·lació d’aigua
• L’aigua arriba a l’habitatge, passa per un
circuit cap als punts d’utilització com la cuina,
el safareig... i l’aigua residual va pel sistema de
desguàs cap a la xarxa de clavegueres, d’aquí a
la depuradora i després al riu.

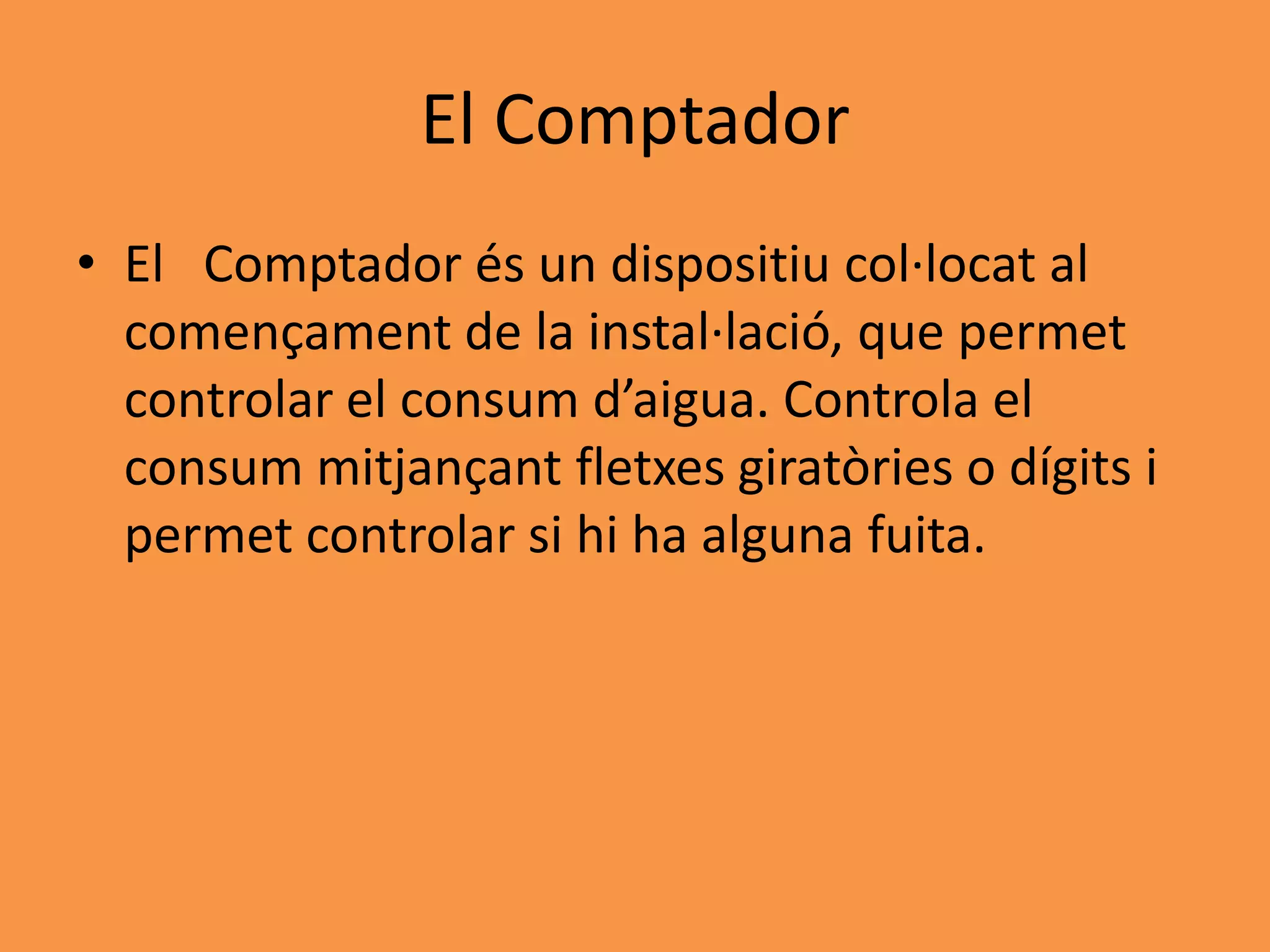

4. El Comptador
• El Comptador és un dispositiu col·locat al
començament de la instal·lació, que permet
controlar el consum d’aigua. Controla el
consum mitjançant fletxes giratòries o dígits i
permet controlar si hi ha alguna fuita.

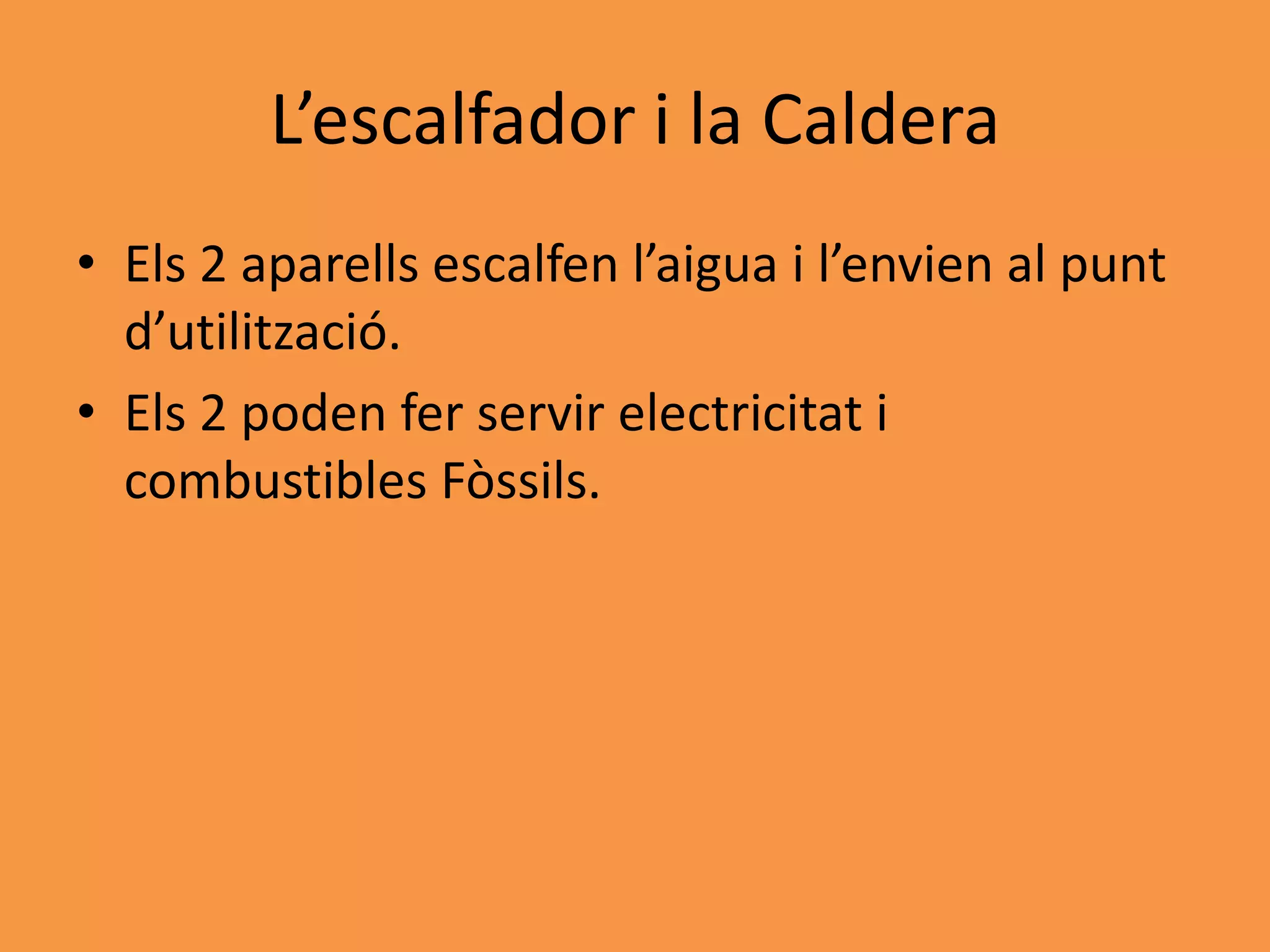

5. L’escalfador i la Caldera
• Els 2 aparells escalfen l’aigua i l’envien al punt
d’utilització.
• Els 2 poden fer servir electricitat i
combustibles Fòssils.

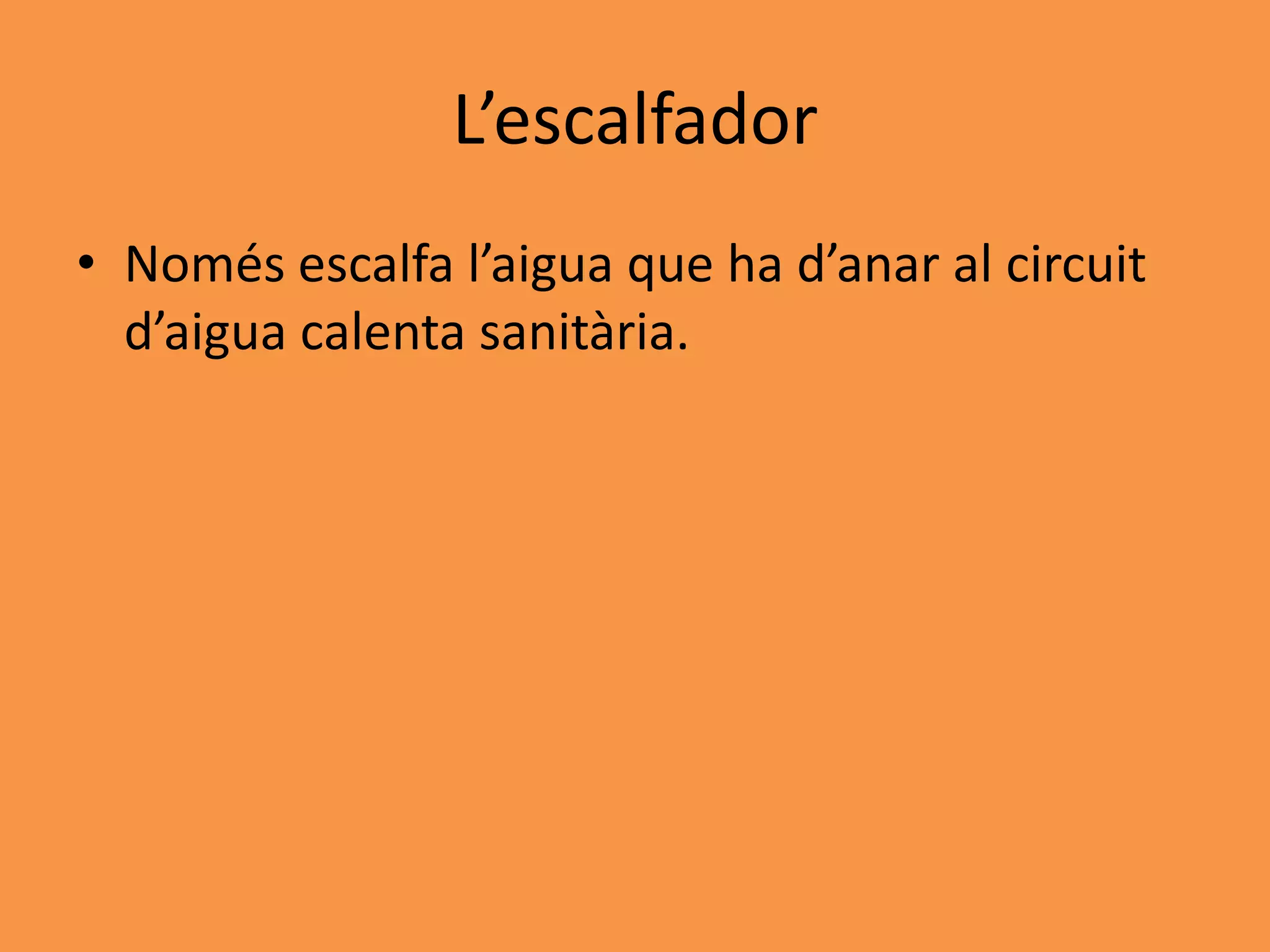

6. L’escalfador
• Només escalfa l’aigua que ha d’anar al circuit
d’aigua calenta sanitària.

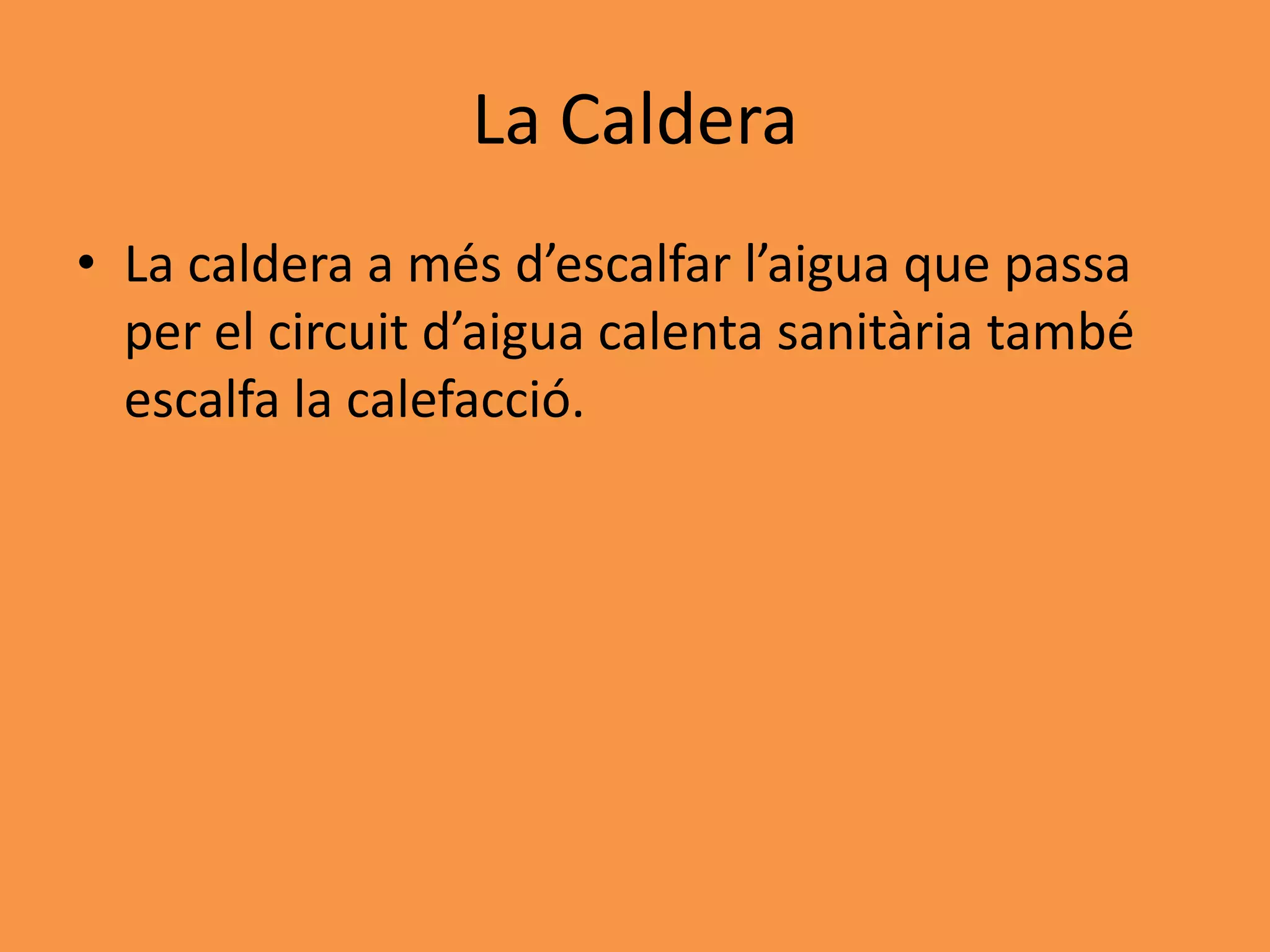

7. La Caldera
• La caldera a més d’escalfar l’aigua que passa
per el circuit d’aigua calenta sanitària també
escalfa la calefacció.

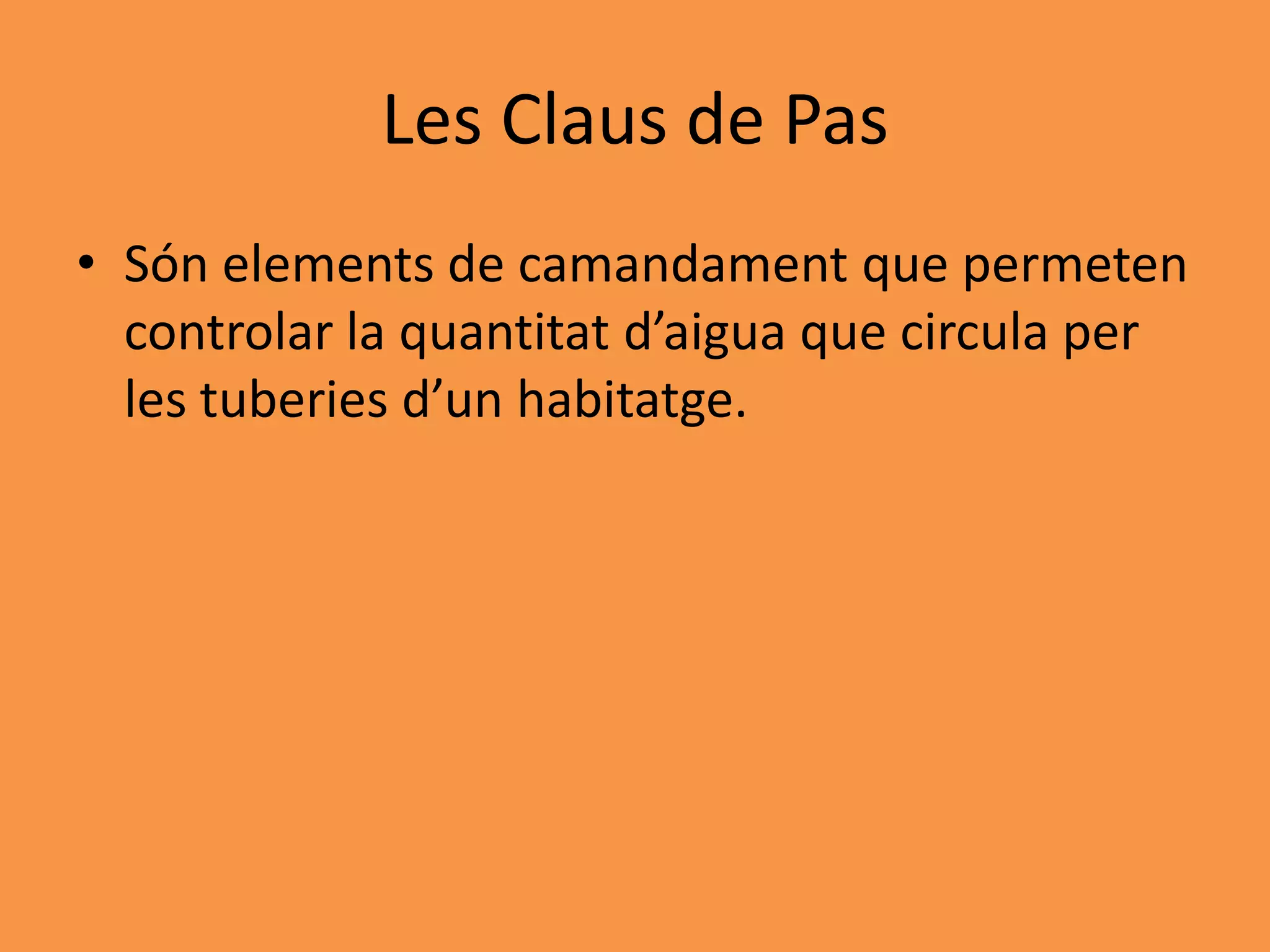

8. Les Claus de Pas
• Són elements de camandament que permeten
controlar la quantitat d’aigua que circula per
les tuberies d’un habitatge.

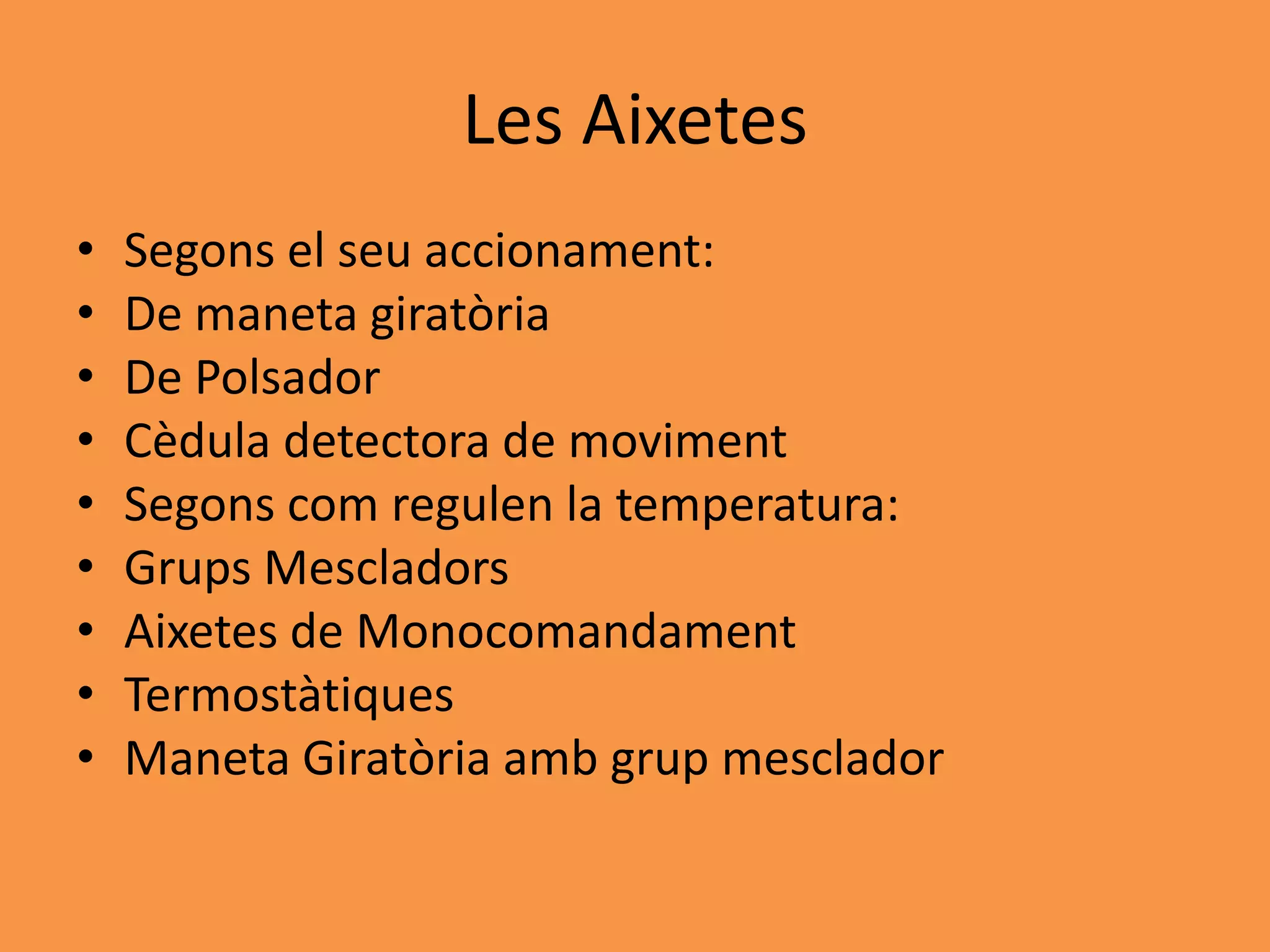

9. Les Aixetes
• Segons el seu accionament:
• De maneta giratòria
• De Polsador
• Cèdula detectora de moviment
• Segons com regulen la temperatura:
• Grups Mescladors
• Aixetes de Monocomandament
• Termostàtiques
• Maneta Giratòria amb grup mesclador

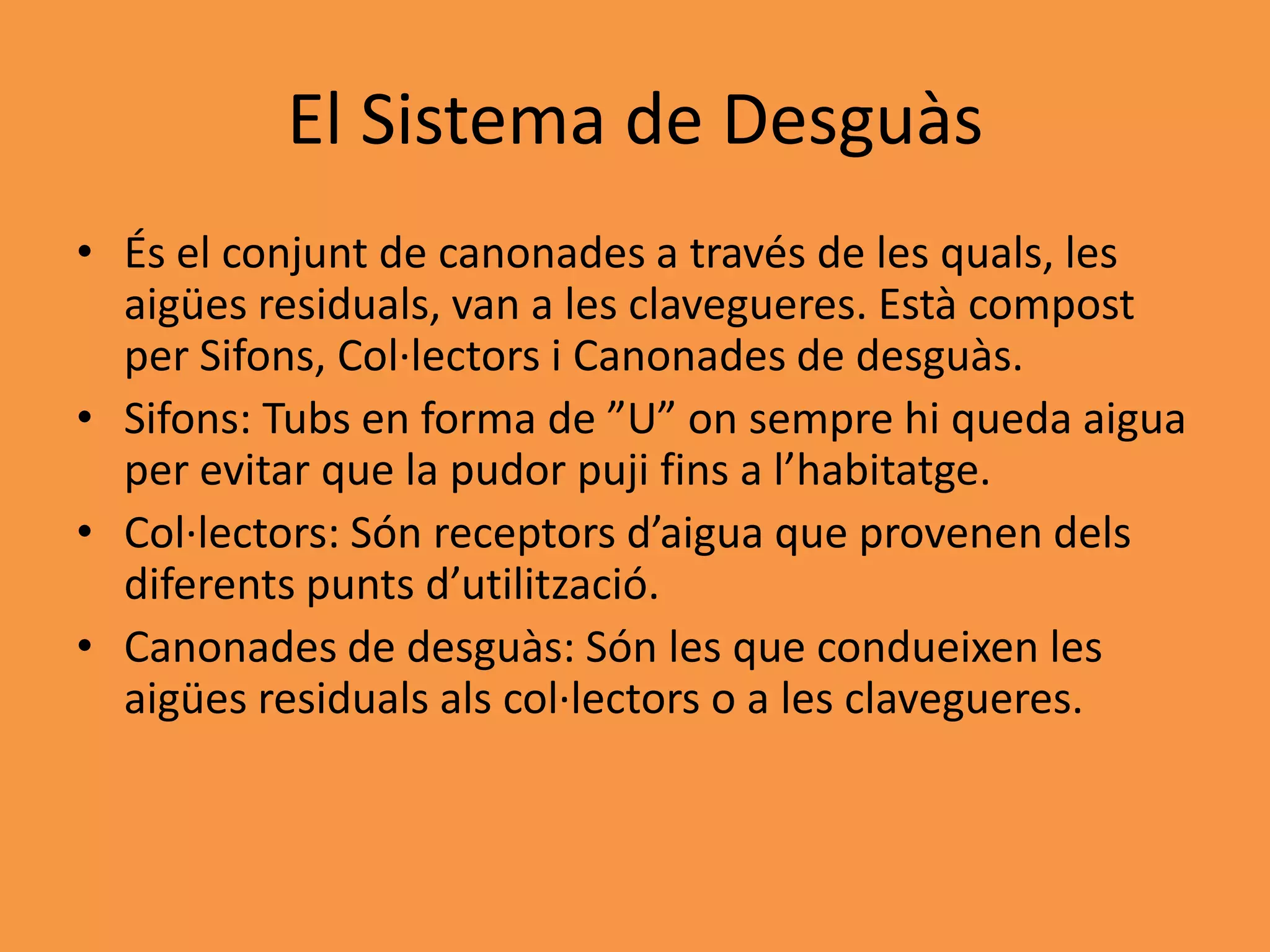

10. El Sistema de Desguàs
• És el conjunt de canonades a través de les quals, les
aigües residuals, van a les clavegueres. Està compost
per Sifons, Col·lectors i Canonades de desguàs.
• Sifons: Tubs en forma de ”U” on sempre hi queda aigua
per evitar que la pudor puji fins a l’habitatge.
• Col·lectors: Són receptors d’aigua que provenen dels
diferents punts d’utilització.
• Canonades de desguàs: Són les que condueixen les
aigües residuals als col·lectors o a les clavegueres.

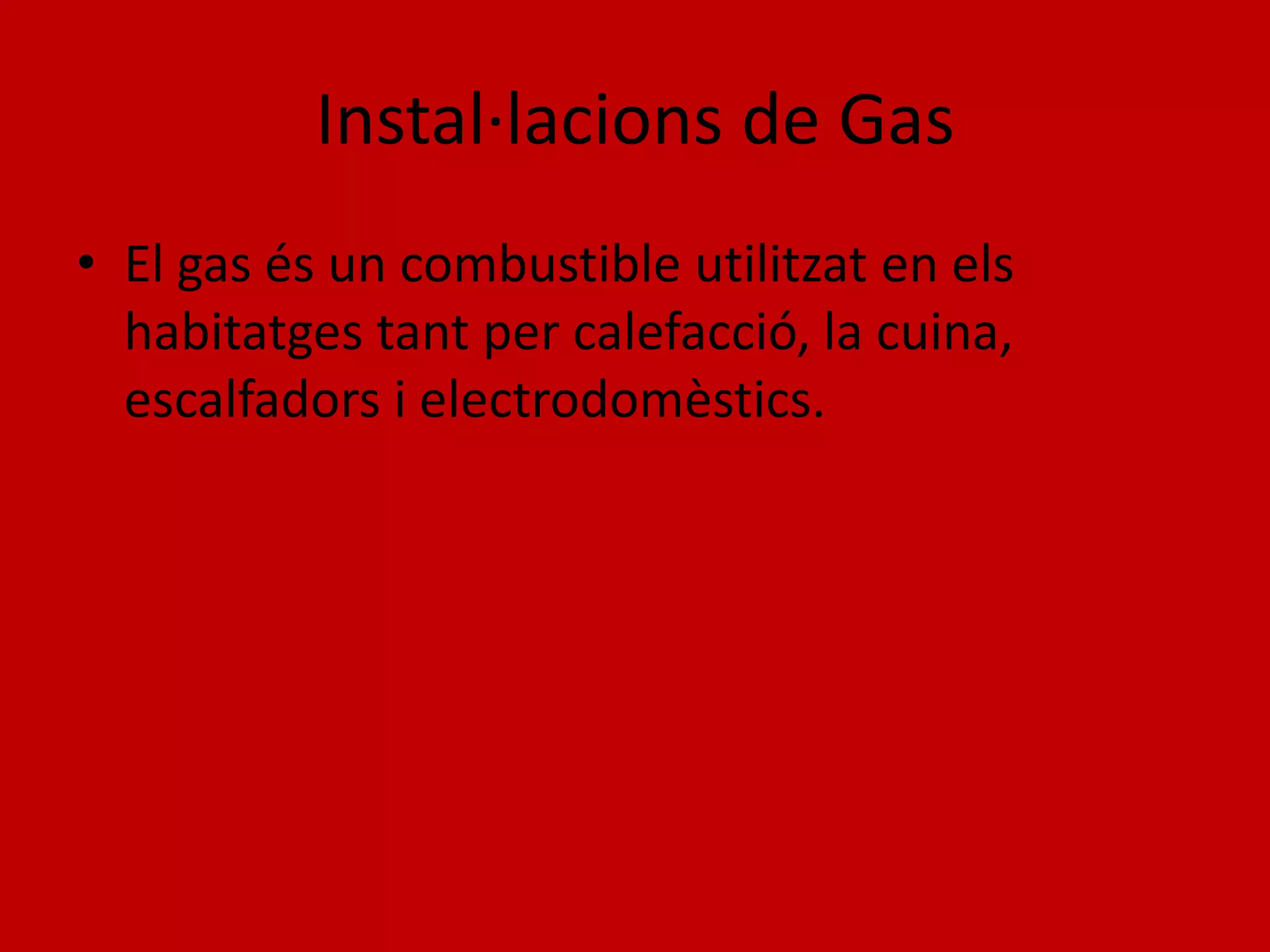

11. Instal·lacions de Gas
• El gas és un combustible utilitzat en els
habitatges tant per calefacció, la cuina,
escalfadors i electrodomèstics.

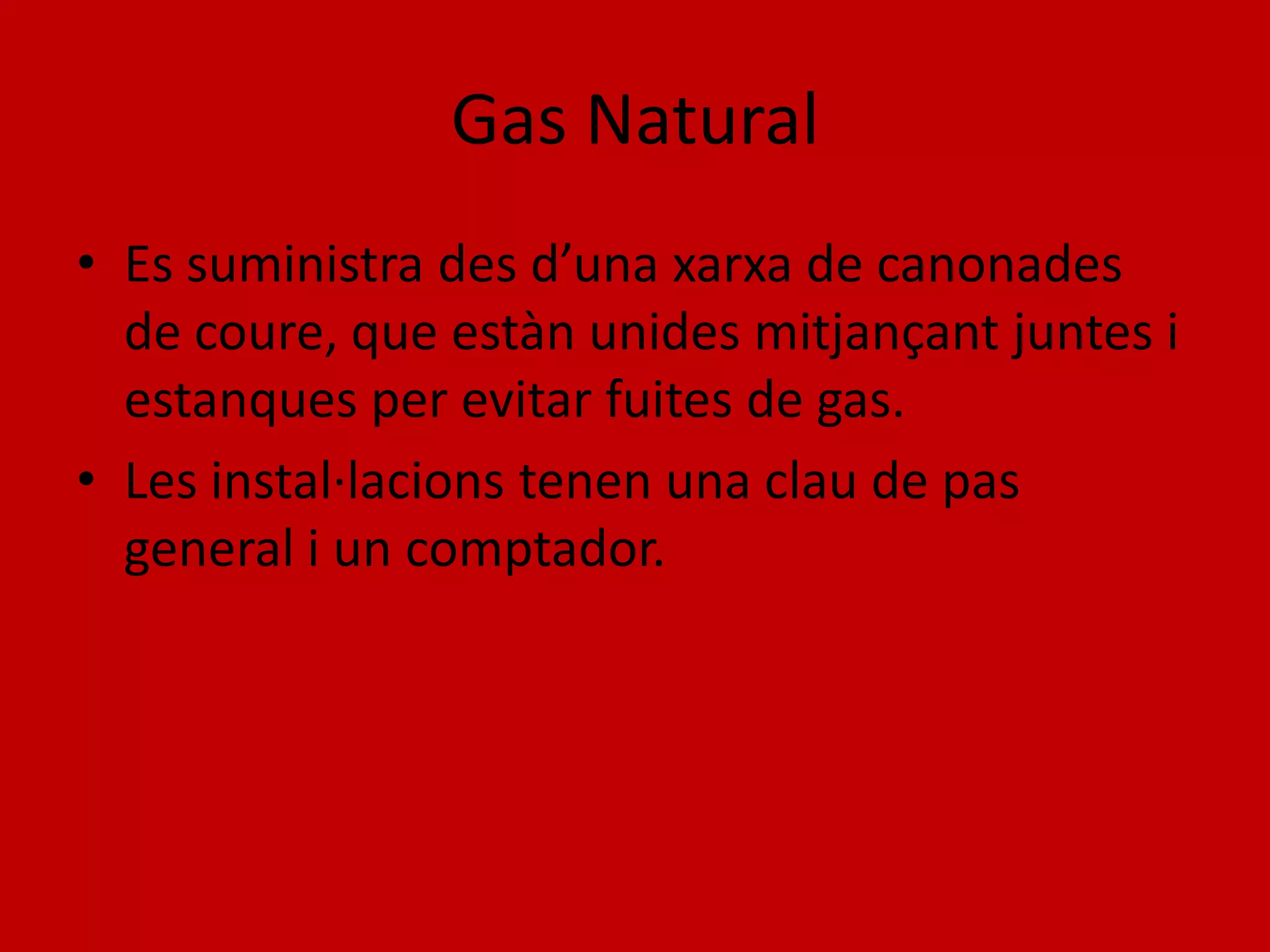

12. Gas Natural
• Es suministra des d’una xarxa de canonades
de coure, que estàn unides mitjançant juntes i
estanques per evitar fuites de gas.
• Les instal·lacions tenen una clau de pas
general i un comptador.

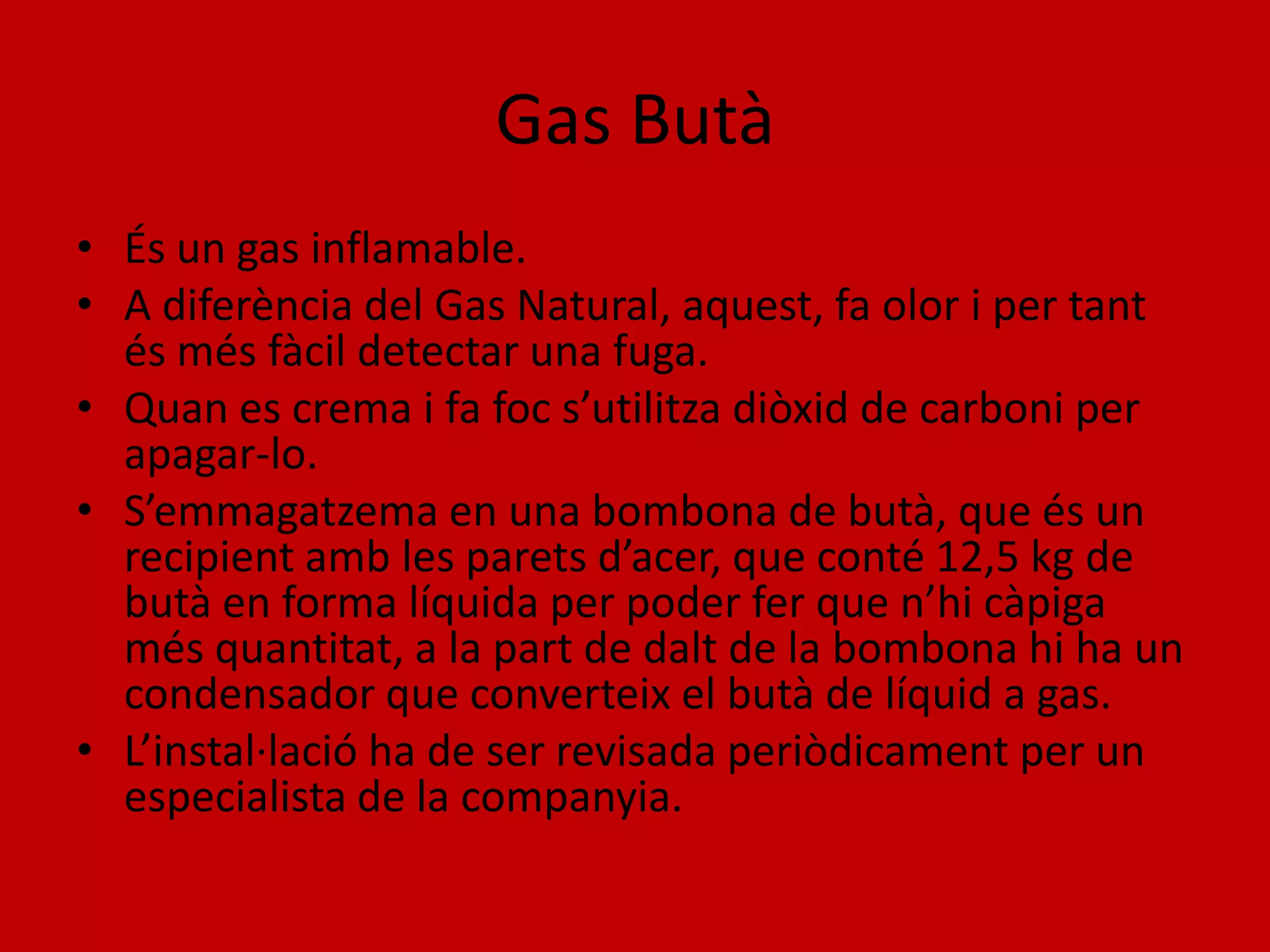

13. Gas Butà
• És un gas inflamable.
• A diferència del Gas Natural, aquest, fa olor i per tant
és més fàcil detectar una fuga.
• Quan es crema i fa foc s’utilitza diòxid de carboni per
apagar-lo.
• S’emmagatzema en una bombona de butà, que és un
recipient amb les parets d’acer, que conté 12,5 kg de
butà en forma líquida per poder fer que n’hi càpiga
més quantitat, a la part de dalt de la bombona hi ha un
condensador que converteix el butà de líquid a gas.
• L’instal·lació ha de ser revisada periòdicament per un
especialista de la companyia.

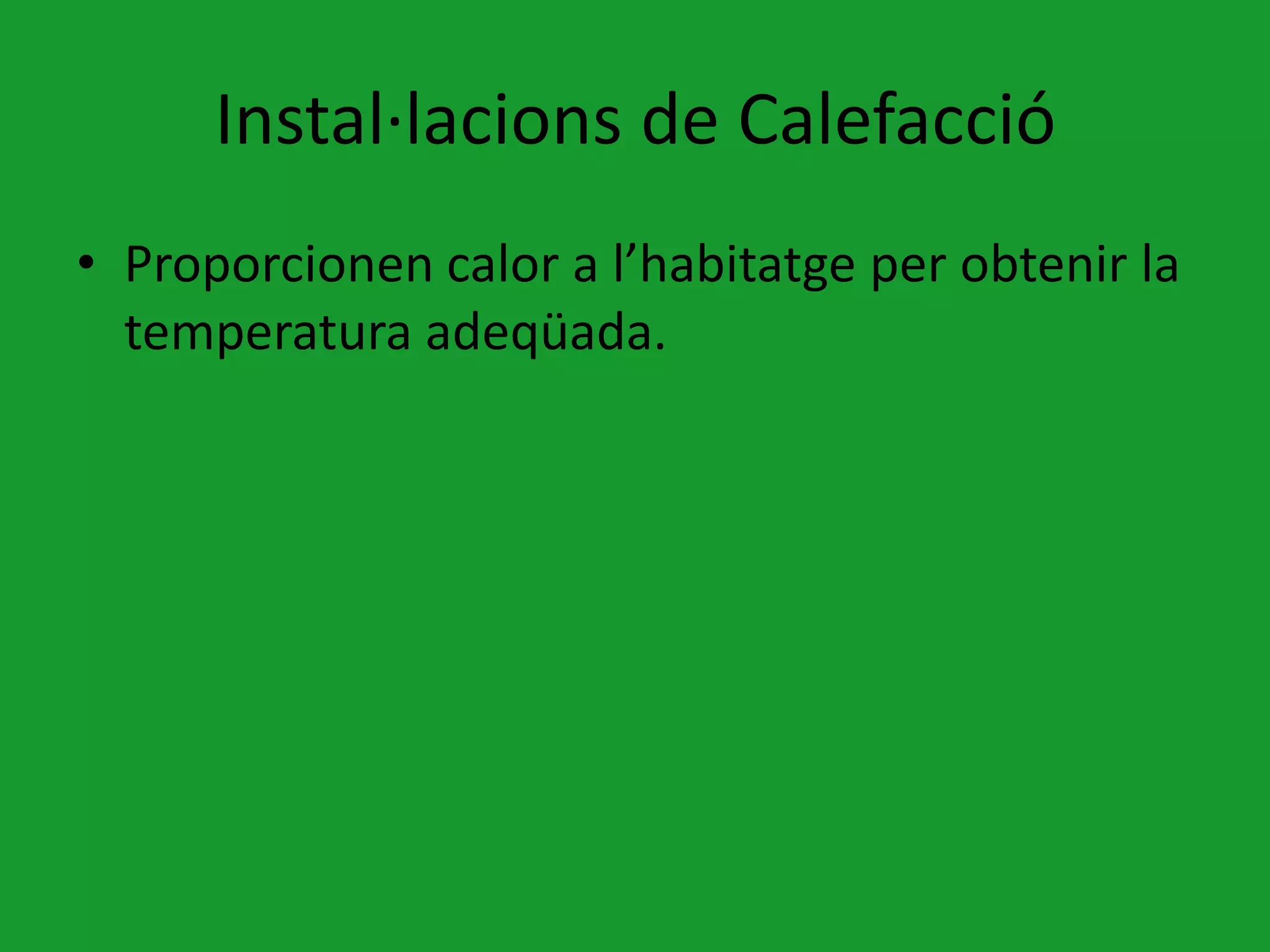

14. Instal·lacions de Calefacció
• Proporcionen calor a l’habitatge per obtenir la
temperatura adeqüada.

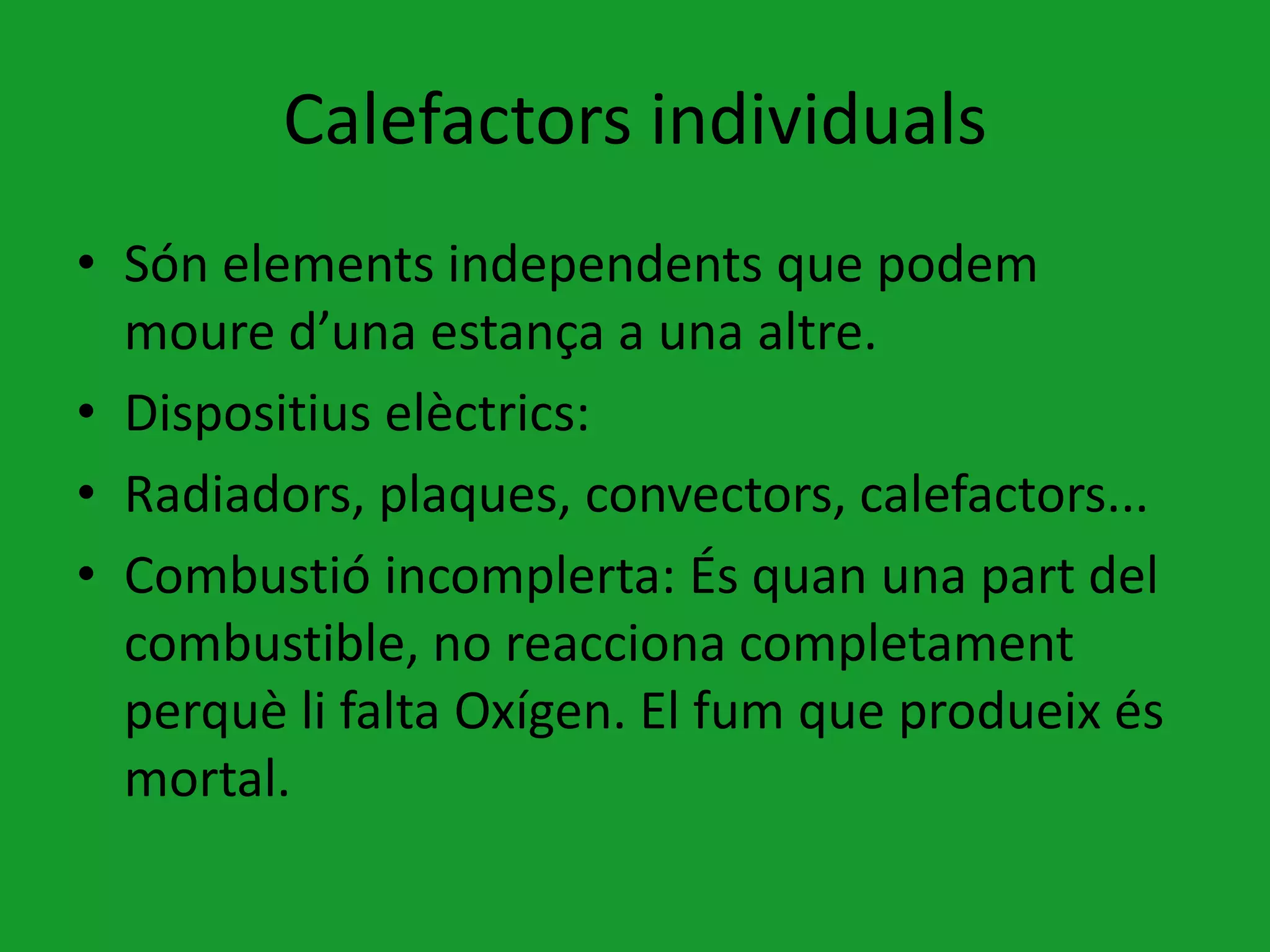

15. Calefactors individuals
• Són elements independents que podem
moure d’una estança a una altre.
• Dispositius elèctrics:
• Radiadors, plaques, convectors, calefactors...
• Combustió incomplerta: És quan una part del
combustible, no reacciona completament
perquè li falta Oxígen. El fum que produeix és
mortal.

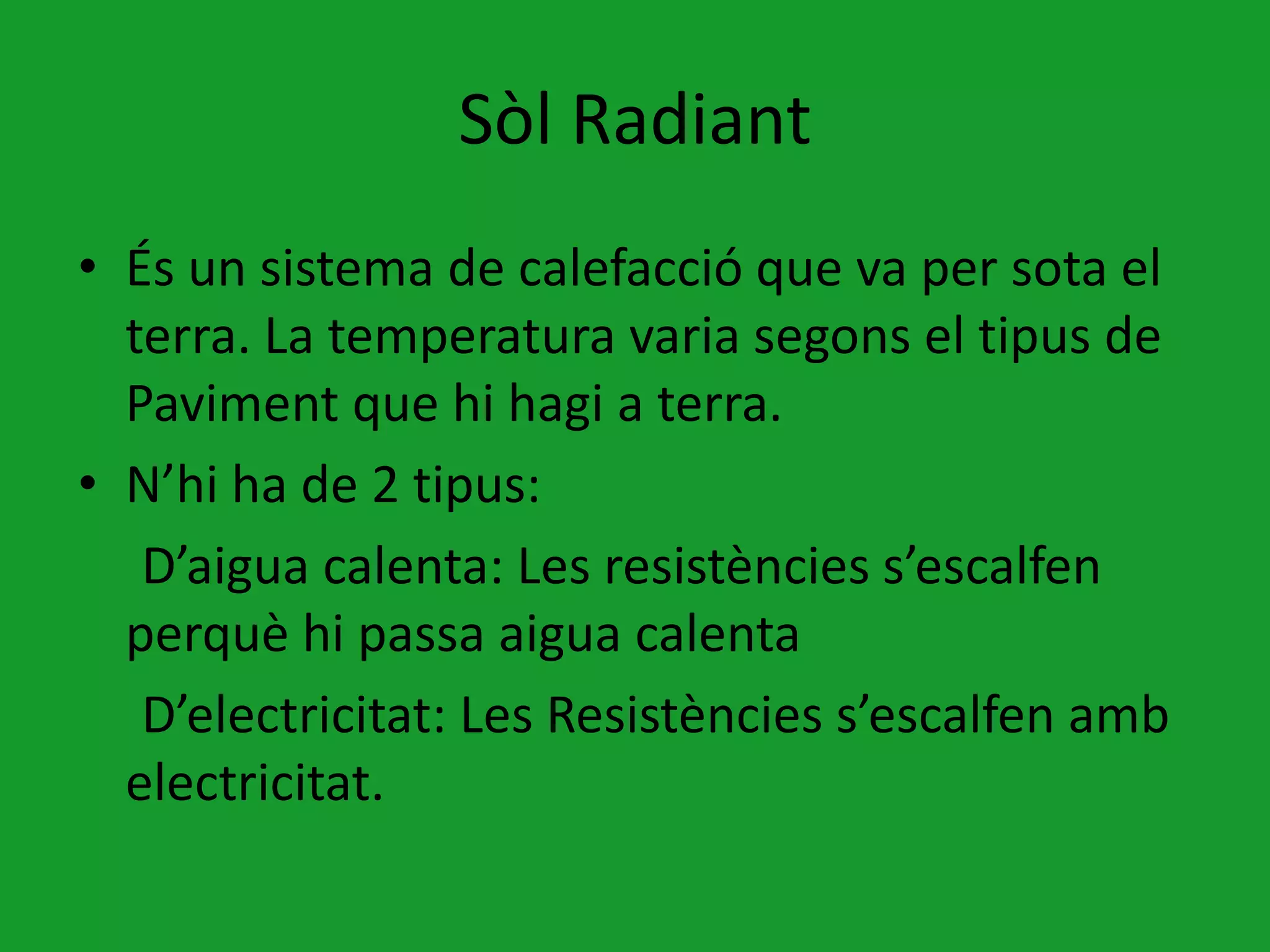

16. Sòl Radiant
• És un sistema de calefacció que va per sota el
terra. La temperatura varia segons el tipus de
Paviment que hi hagi a terra.
• N’hi ha de 2 tipus:
D’aigua calenta: Les resistències s’escalfen
perquè hi passa aigua calenta
D’electricitat: Les Resistències s’escalfen amb
electricitat.

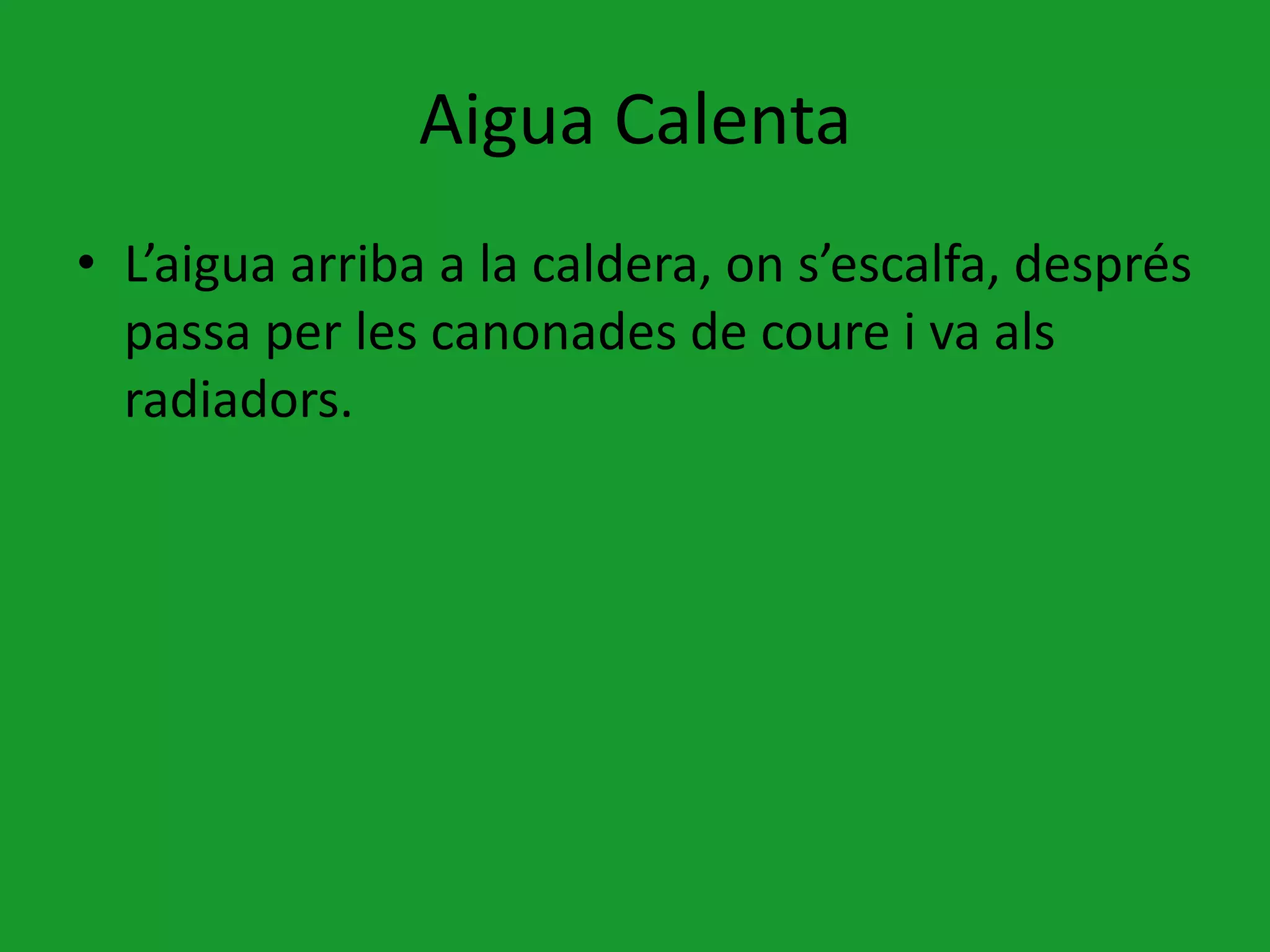

17. Aigua Calenta
• L’aigua arriba a la caldera, on s’escalfa, després
passa per les canonades de coure i va als
radiadors.

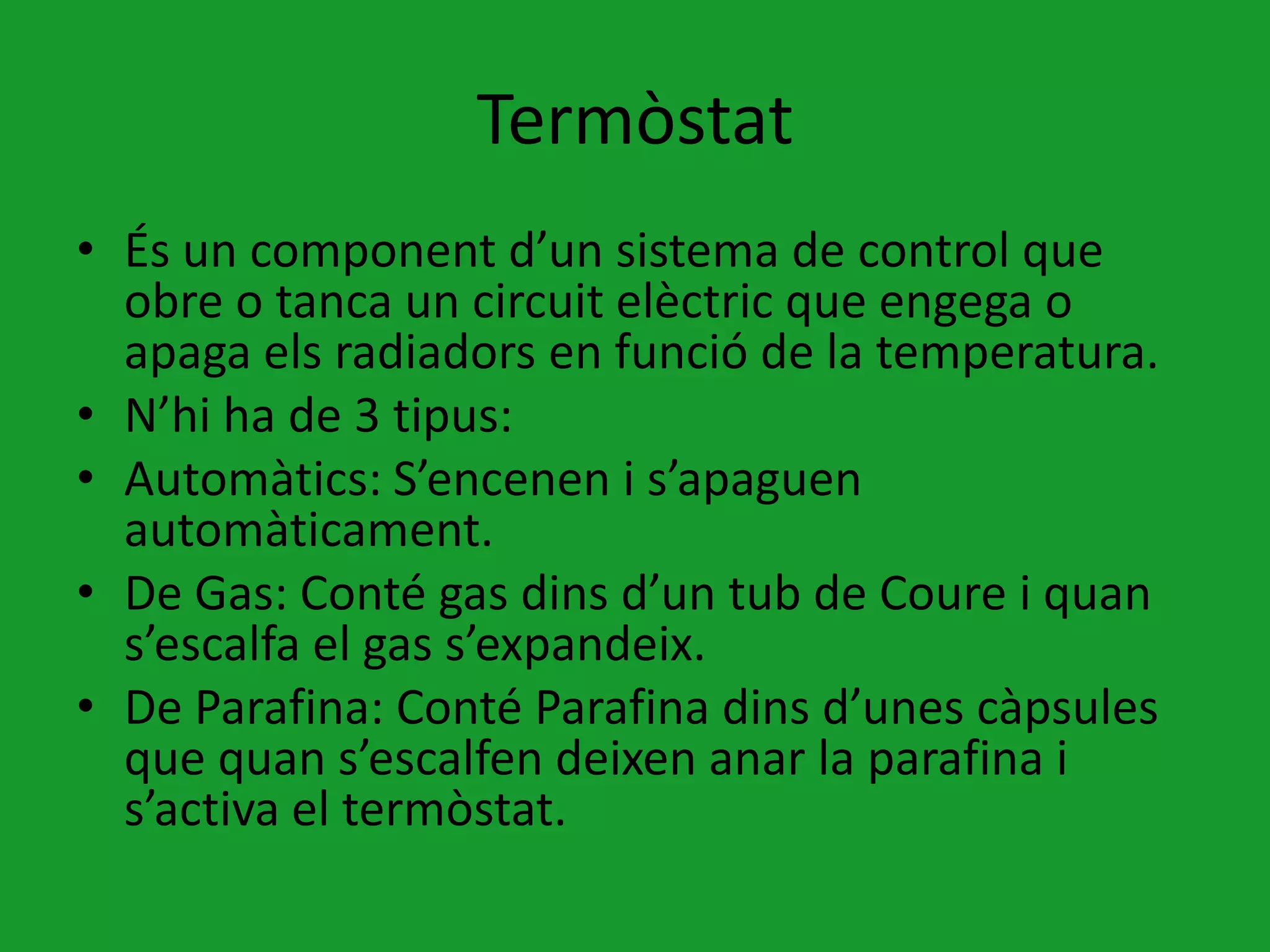

18. Termòstat
• És un component d’un sistema de control que
obre o tanca un circuit elèctric que engega o
apaga els radiadors en funció de la temperatura.
• N’hi ha de 3 tipus:
• Automàtics: S’encenen i s’apaguen
automàticament.
• De Gas: Conté gas dins d’un tub de Coure i quan
s’escalfa el gas s’expandeix.
• De Parafina: Conté Parafina dins d’unes càpsules
que quan s’escalfen deixen anar la parafina i
s’activa el termòstat.

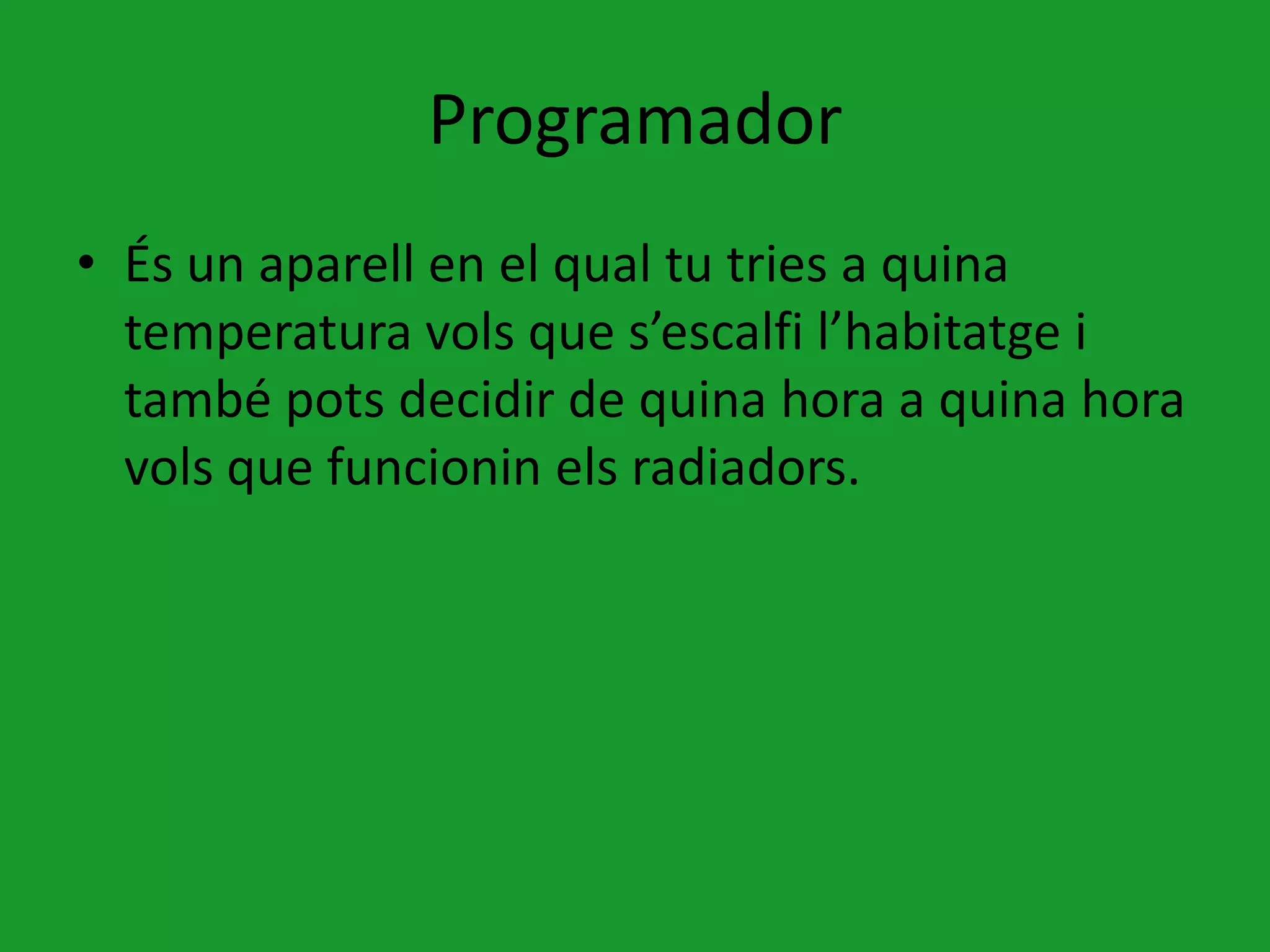

19. Programador
• És un aparell en el qual tu tries a quina
temperatura vols que s’escalfi l’habitatge i
també pots decidir de quina hora a quina hora
vols que funcionin els radiadors.
