Dokumen ini menjelaskan berbagai simbol yang digunakan dalam bagan alir, termasuk simbol untuk menunjukkan titik awal dan akhir proses, input dan output data, serta berbagai jenis penyimpanan dan proses. Terdapat juga simbol untuk keputusan dan proses terdefinisi yang memperjelas alur program. Informasi ini penting untuk pemahaman visualisasi dan dokumentasi alur kerja dalam sistem.

1. Tabel 2.2 Simbol Bagan Alir Dokumen
Simbol Keterangan
Simbol titik terminal Simbol titik terminal (terminal point
symbol) digunakan untuk menunjukkan
awal dan akhir dari sutau proses.
Simbol dokumen Menunjukkan dokumen input dan output
baik untuk proses manual, mekanik atau
komputer.
Simbol kegiatan manual Menunjukkan pekerjaan manual.
Simbol simpanan offline File non-komputer yang diarsip urut
angka (numerical).
Simbol simpanan offline File non-komputer yang diarsip urut
huruf (alphabetical).
Simbol simpanan offline File non-komputer yang diarsip urut
tanggal (cronological).
Simbol kartu plong Menunjukkan input atau output yang
menggunakan kartu plong (punched
card).
Simbol proses Menunjukkan kegiatan proses dari
operasi program komputer.
N
A
C

2. Simbol Keterangan
Simbol operasi luar Menunjukkan operasi yang dilakukan di
luar proses operasi komputer.
Simbol pita magnetic Menunjukkan input atau output yang
menggunakan pita magnetik.
Simbol hard disk Menunjukkan input atau output
menggunakan hard disk.
Simbol diskette Menunjukkan input atau ouput
menggunakan diskette.
Simbol drum magnetik Menunjukkan input atau output
menggunakan drum magnetik.
Simbol keyboard Menunjukkan input atau ouput
menggunakan keyboard.
Simbol input atau output Simbol input atau output (input atau
output symbol) digunakan untuk
mewakili data input atau output.
Simbol display Menunjukkan output yang ditampilkan
di monitor.

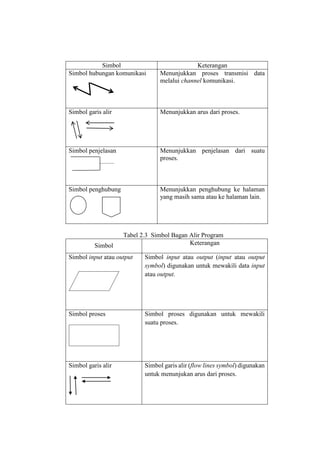

3. Simbol Keterangan
Simbol hubungan komunikasi Menunjukkan proses transmisi data
melalui channel komunikasi.
Simbol garis alir Menunjukkan arus dari proses.
Simbol penjelasan Menunjukkan penjelasan dari suatu
proses.
Simbol penghubung Menunjukkan penghubung ke halaman
yang masih sama atau ke halaman lain.
Tabel 2.3 Simbol Bagan Alir Program
Simbol Keterangan
Simbol input atau output Simbol input atau output (input atau output
symbol) digunakan untuk mewakili data input
atau output.
Simbol proses Simbol proses digunakan untuk mewakili
suatu proses.
Simbol garis alir Simbol garis alir (flow lines symbol) digunakan
untuk menunjukan arus dari proses.

4. Simbol penghubung Simbol penghubung (connector symbol)
digunakan untuk menunjukkan sambungan
dari bagan alir yang terputus di halaman yang
masih sama atau di halaman lainnya.
Simbol keputusan Simbol keputusan (decision symbol)
digunakan untuk suatu penyeleksian kondisi di
dalam program.
Simbol proses terdefinisi Simbol proses terdefinisi (predefined process
symbol) digunakan untuk menunjukkan suatu
operasi yang rinciannya ditunjukkan di tempat
lain.
Simbol persiapan Simbol persiapan (preparatian symbol)
digunakan untuk memberi nilai awal suatu
besaran.
Simbol titik terminal Simbol titik terminal (terminal point symbol)
digunakan untuk menunjukkan awal dan akhir
dari sutau proses.
