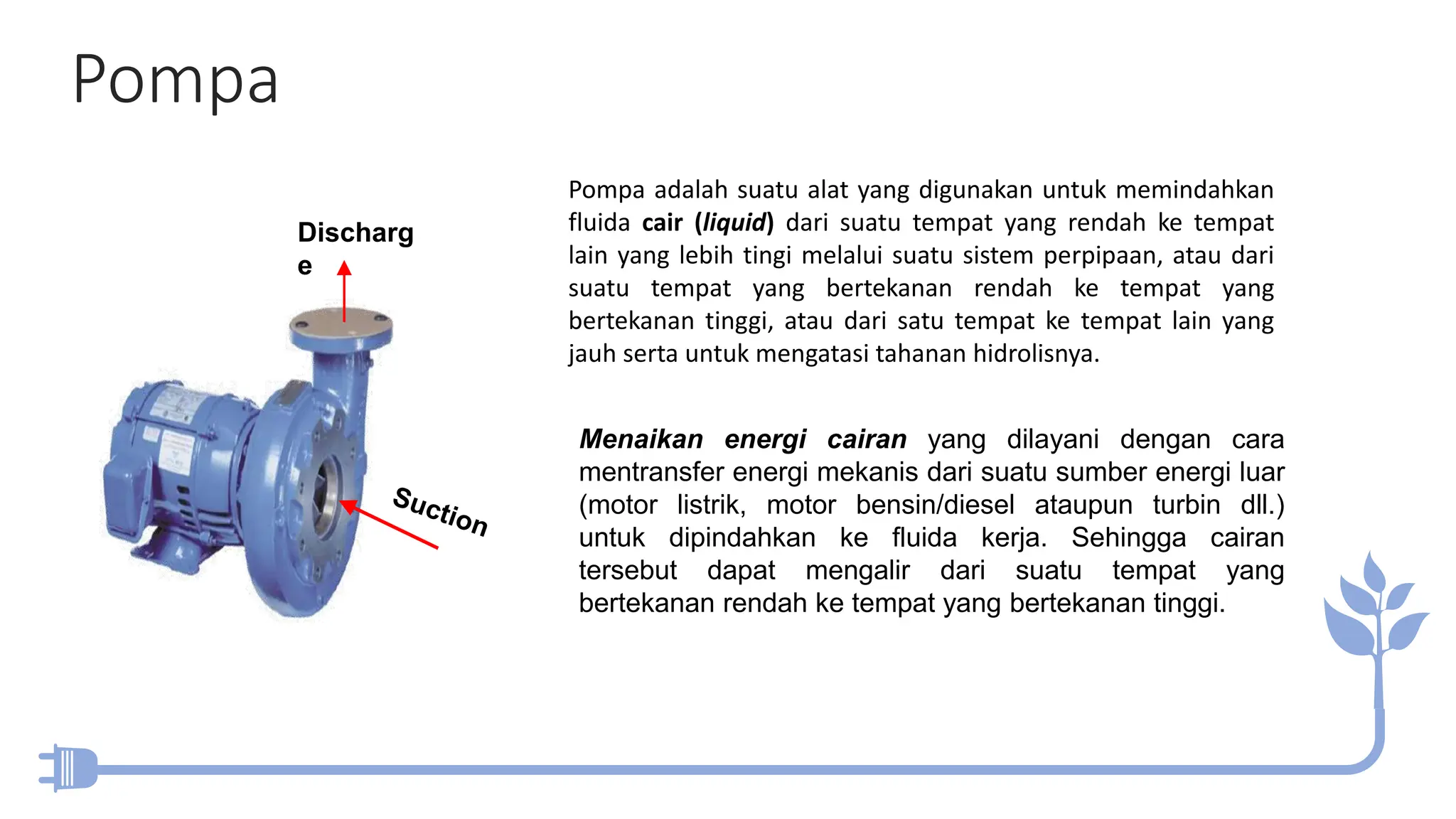

1. Pompa
Pompa adalah suatu alat yang digunakan untuk memindahkan
fluida cair (liquid) dari suatu tempat yang rendah ke tempat
lain yang lebih tingi melalui suatu sistem perpipaan, atau dari
suatu tempat yang bertekanan rendah ke tempat yang
bertekanan tinggi, atau dari satu tempat ke tempat lain yang
jauh serta untuk mengatasi tahanan hidrolisnya.
Discharg
e
Menaikan energi cairan yang dilayani dengan cara
mentransfer energi mekanis dari suatu sumber energi luar
(motor listrik, motor bensin/diesel ataupun turbin dll.)
untuk dipindahkan ke fluida kerja. Sehingga cairan
tersebut dapat mengalir dari suatu tempat yang
bertekanan rendah ke tempat yang bertekanan tinggi.

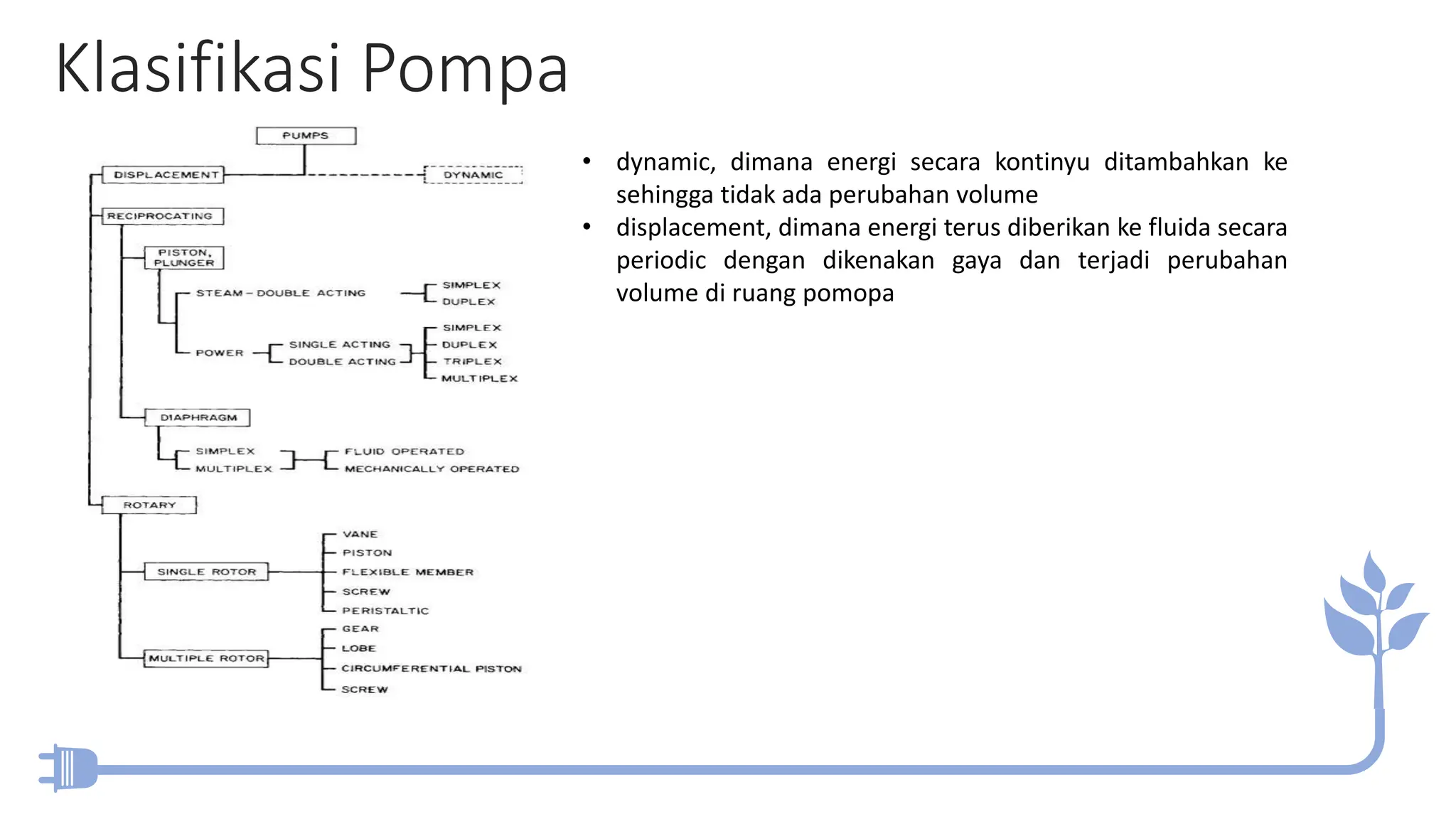

2. Klasifikasi Pompa
• dynamic, dimana energi secara kontinyu ditambahkan ke
sehingga tidak ada perubahan volume
• displacement, dimana energi terus diberikan ke fluida secara
periodic dengan dikenakan gaya dan terjadi perubahan
volume di ruang pomopa

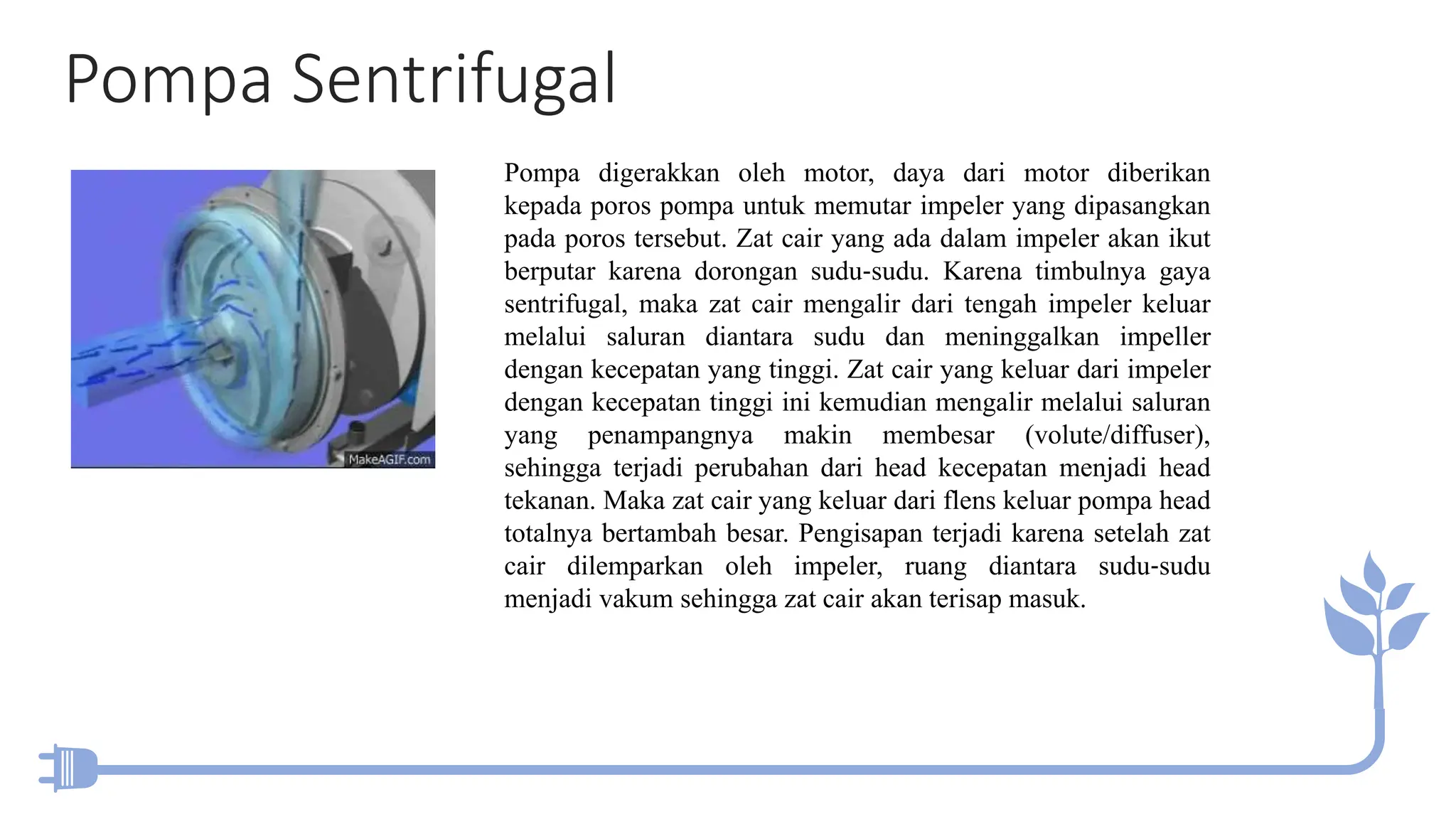

3. Pompa Sentrifugal
Pompa digerakkan oleh motor, daya dari motor diberikan
kepada poros pompa untuk memutar impeler yang dipasangkan
pada poros tersebut. Zat cair yang ada dalam impeler akan ikut
berputar karena dorongan sudu‐sudu. Karena timbulnya gaya
sentrifugal, maka zat cair mengalir dari tengah impeler keluar
melalui saluran diantara sudu dan meninggalkan impeller
dengan kecepatan yang tinggi. Zat cair yang keluar dari impeler
dengan kecepatan tinggi ini kemudian mengalir melalui saluran
yang penampangnya makin membesar (volute/diffuser),
sehingga terjadi perubahan dari head kecepatan menjadi head
tekanan. Maka zat cair yang keluar dari flens keluar pompa head
totalnya bertambah besar. Pengisapan terjadi karena setelah zat
cair dilemparkan oleh impeler, ruang diantara sudu‐sudu
menjadi vakum sehingga zat cair akan terisap masuk.

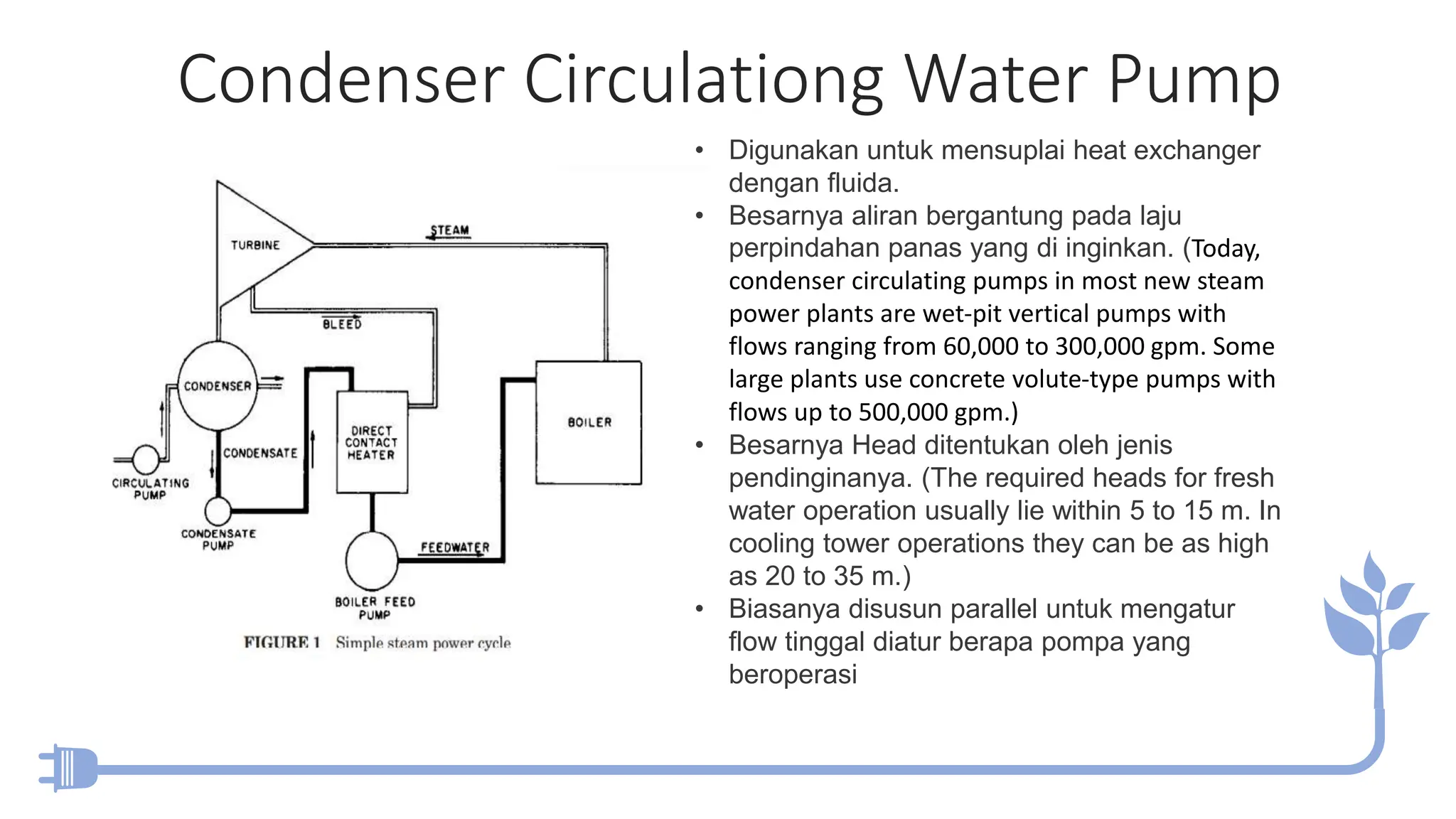

4. Condenser Circulationg Water Pump
• Digunakan untuk mensuplai heat exchanger
dengan fluida.
• Besarnya aliran bergantung pada laju
perpindahan panas yang di inginkan. (Today,
condenser circulating pumps in most new steam
power plants are wet-pit vertical pumps with
flows ranging from 60,000 to 300,000 gpm. Some
large plants use concrete volute-type pumps with
flows up to 500,000 gpm.)
• Besarnya Head ditentukan oleh jenis
pendinginanya. (The required heads for fresh
water operation usually lie within 5 to 15 m. In
cooling tower operations they can be as high
as 20 to 35 m.)
• Biasanya disusun parallel untuk mengatur
flow tinggal diatur berapa pompa yang
beroperasi

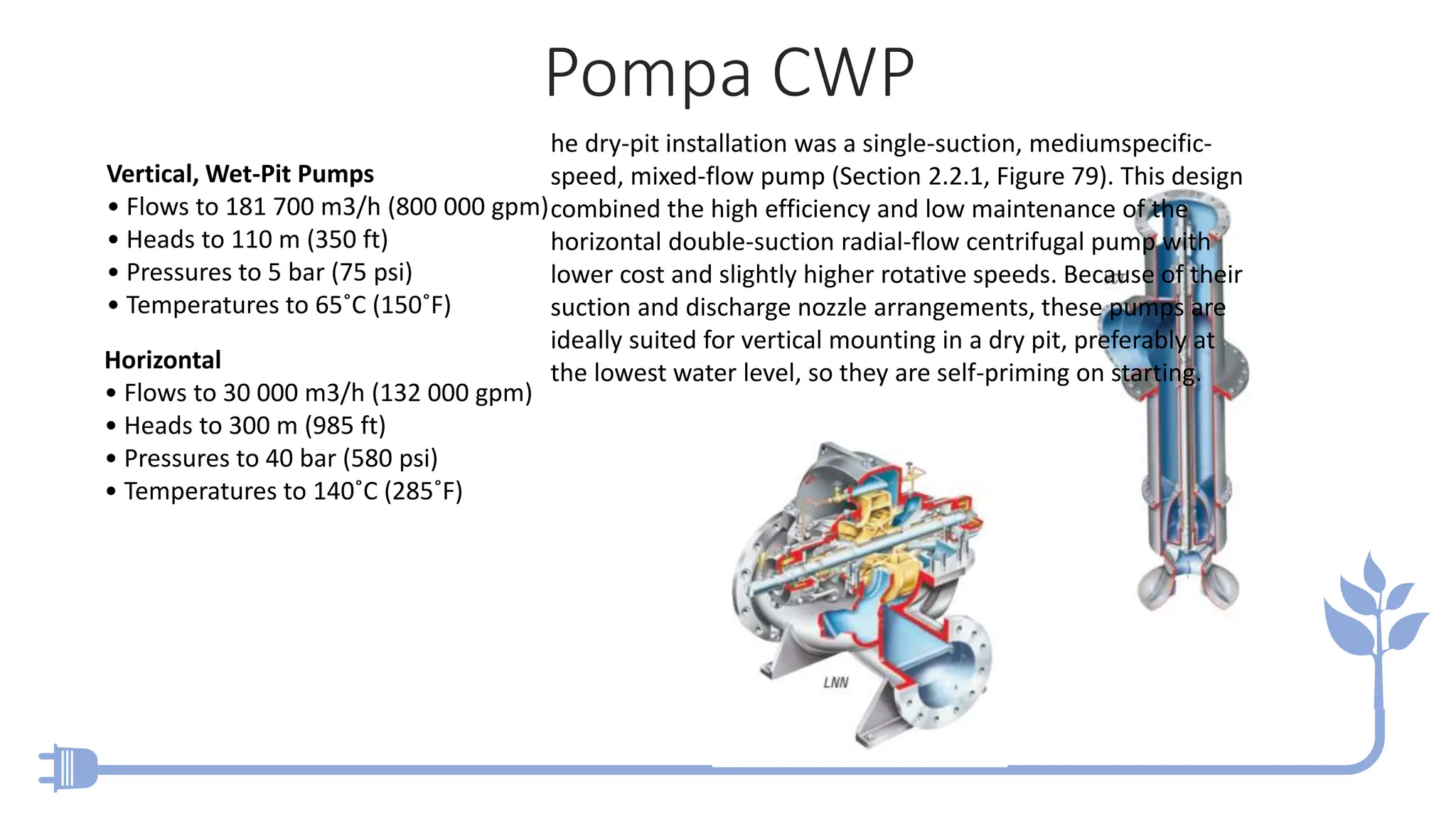

5. Pompa CWP
Vertical, Wet-Pit Pumps
• Flows to 181 700 m3/h (800 000 gpm)
• Heads to 110 m (350 ft)
• Pressures to 5 bar (75 psi)
• Temperatures to 65˚C (150˚F)
Horizontal
• Flows to 30 000 m3/h (132 000 gpm)
• Heads to 300 m (985 ft)
• Pressures to 40 bar (580 psi)
• Temperatures to 140˚C (285˚F)
he dry-pit installation was a single-suction, mediumspecific-
speed, mixed-flow pump (Section 2.2.1, Figure 79). This design
combined the high efficiency and low maintenance of the
horizontal double-suction radial-flow centrifugal pump with
lower cost and slightly higher rotative speeds. Because of their
suction and discharge nozzle arrangements, these pumps are
ideally suited for vertical mounting in a dry pit, preferably at
the lowest water level, so they are self-priming on starting.

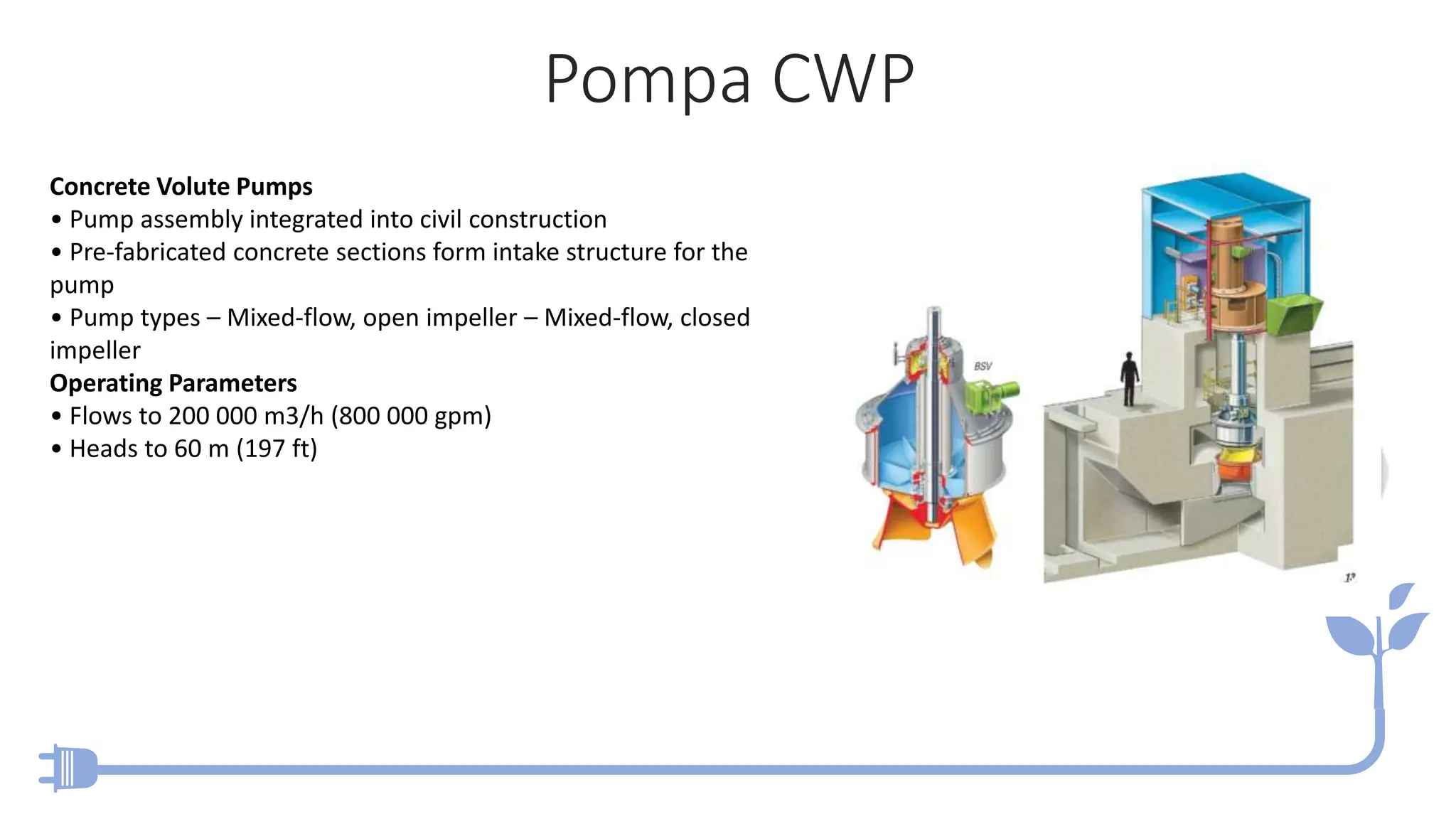

6. Pompa CWP
Concrete Volute Pumps
• Pump assembly integrated into civil construction
• Pre-fabricated concrete sections form intake structure for the
pump
• Pump types – Mixed-flow, open impeller – Mixed-flow, closed
impeller
Operating Parameters
• Flows to 200 000 m3/h (800 000 gpm)
• Heads to 60 m (197 ft)

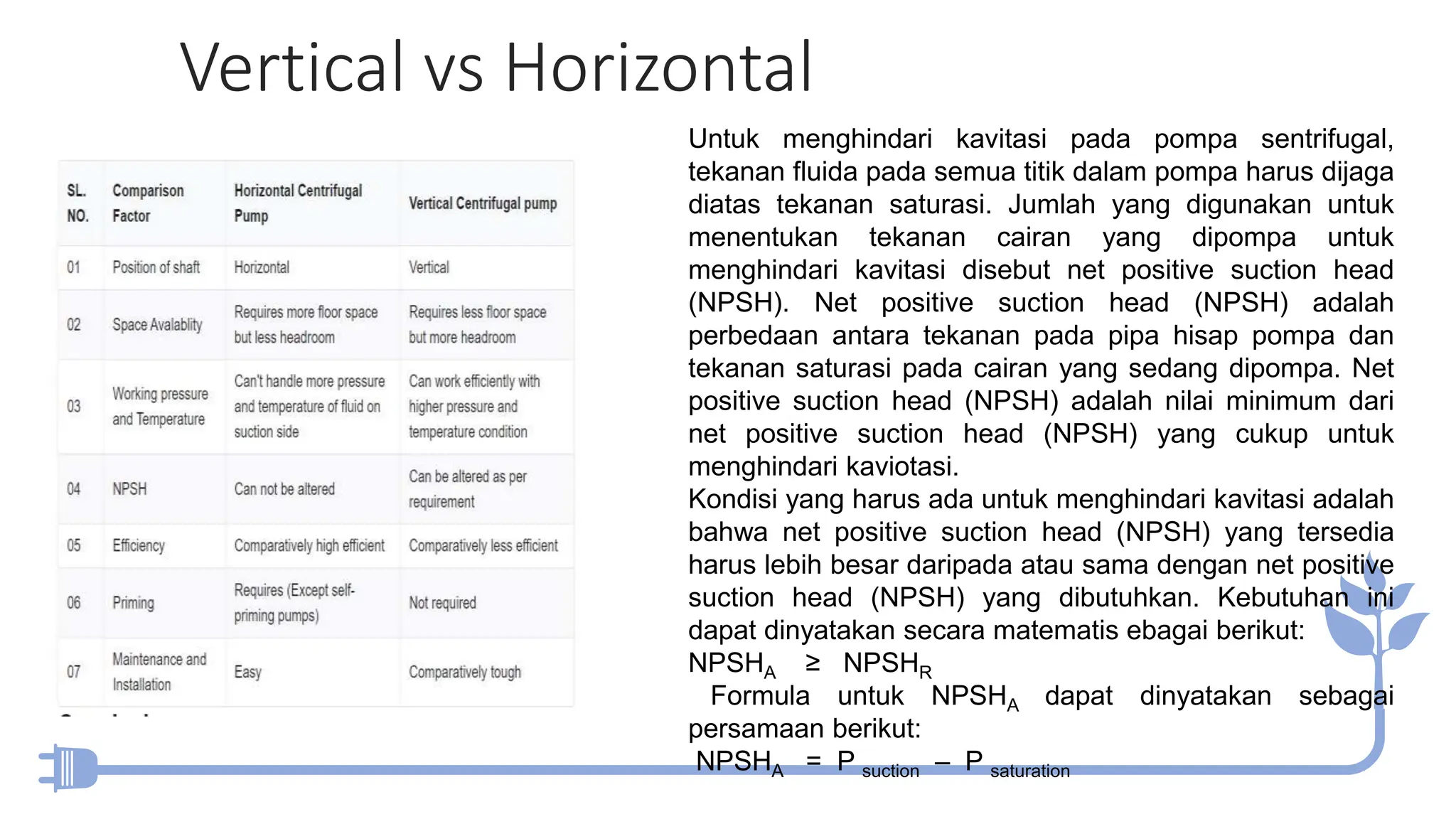

7. Vertical vs Horizontal
Untuk menghindari kavitasi pada pompa sentrifugal,
tekanan fluida pada semua titik dalam pompa harus dijaga
diatas tekanan saturasi. Jumlah yang digunakan untuk
menentukan tekanan cairan yang dipompa untuk
menghindari kavitasi disebut net positive suction head
(NPSH). Net positive suction head (NPSH) adalah
perbedaan antara tekanan pada pipa hisap pompa dan
tekanan saturasi pada cairan yang sedang dipompa. Net
positive suction head (NPSH) adalah nilai minimum dari
net positive suction head (NPSH) yang cukup untuk
menghindari kaviotasi.
Kondisi yang harus ada untuk menghindari kavitasi adalah
bahwa net positive suction head (NPSH) yang tersedia
harus lebih besar daripada atau sama dengan net positive
suction head (NPSH) yang dibutuhkan. Kebutuhan ini
dapat dinyatakan secara matematis ebagai berikut:
NPSHA ≥ NPSHR
Formula untuk NPSHA dapat dinyatakan sebagai
persamaan berikut:
NPSHA = P suction – P saturation
