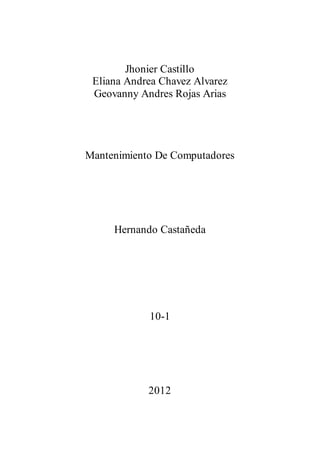

1. Jhonier Castillo
Eliana Andrea Chavez Alvarez
Geovanny Andres Rojas Arias
Mantenimiento De Computadores
Hernando Castañeda
10-1
2012

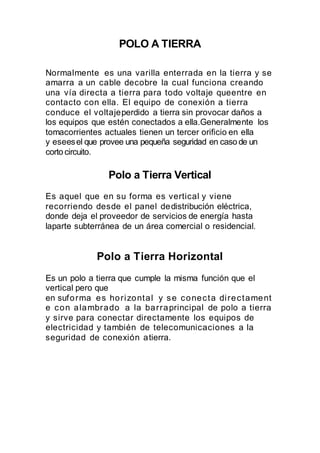

2. POLO A TIERRA
Normalmente es una varilla enterrada en la tierra y se
amarra a un cable decobre la cual funciona creando
una vía directa a tierra para todo voltaje queentre en
contacto con ella. El equipo de conexión a tierra
conduce el voltajeperdido a tierra sin provocar daños a
los equipos que estén conectados a ella.Generalmente los
tomacorrientes actuales tienen un tercer orificio en ella
y eseesel que provee una pequeña seguridad en caso de un
corto circuito.
Polo a Tierra Vertical
Es aquel que en su forma es vertical y viene
recorriendo desde el panel dedistribución eléctrica,
donde deja el proveedor de servicios de energía hasta
laparte subterránea de un área comercial o residencial.
Polo a Tierra Horizontal
Es un polo a tierra que cumple la misma función que el
vertical pero que
en suforma es horizontal y se conecta directament
e con alambrado a la barraprincipal de polo a tierra
y sirve para conectar directamente los equipos de
electricidad y también de telecomunicaciones a la
seguridad de conexión atierra.

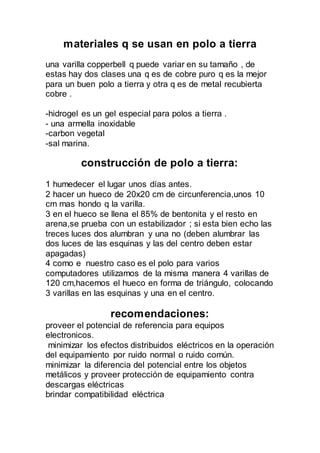

3. materiales q se usan en polo a tierra
una varilla copperbell q puede variar en su tamaño , de
estas hay dos clases una q es de cobre puro q es la mejor
para un buen polo a tierra y otra q es de metal recubierta
cobre .
-hidrogel es un gel especial para polos a tierra .
- una armella inoxidable
-carbon vegetal
-sal marina.
construcción de polo a tierra:
1 humedecer el lugar unos días antes.
2 hacer un hueco de 20x20 cm de circunferencia,unos 10
cm mas hondo q la varilla.
3 en el hueco se llena el 85% de bentonita y el resto en
arena,se prueba con un estabilizador ; si esta bien echo las
treces luces dos alumbran y una no (deben alumbrar las
dos luces de las esquinas y las del centro deben estar
apagadas)
4 como e nuestro caso es el polo para varios
computadores utilizamos de la misma manera 4 varillas de
120 cm,hacemos el hueco en forma de triángulo, colocando
3 varillas en las esquinas y una en el centro.
recomendaciones:
proveer el potencial de referencia para equipos
electronicos.
minimizar los efectos distribuidos eléctricos en la operación
del equipamiento por ruido normal o ruido común.
minimizar la diferencia del potencial entre los objetos
metálicos y proveer protección de equipamiento contra
descargas eléctricas
brindar compatibilidad eléctrica

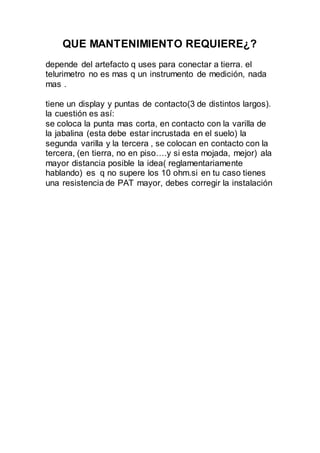

4. QUE MANTENIMIENTO REQUIERE¿?
depende del artefacto q uses para conectar a tierra. el
telurimetro no es mas q un instrumento de medición, nada
mas .
tiene un display y puntas de contacto(3 de distintos largos).
la cuestión es así:
se coloca la punta mas corta, en contacto con la varilla de
la jabalina (esta debe estar incrustada en el suelo) la
segunda varilla y la tercera , se colocan en contacto con la
tercera, (en tierra, no en piso….y si esta mojada, mejor) ala
mayor distancia posible la idea( reglamentariamente
hablando) es q no supere los 10 ohm.si en tu caso tienes
una resistencia de PAT mayor, debes corregir la instalación
