Es descriu el funcionament i les parts dels diferents tipus de politges i polipasts.

1. POLITGESGlòria García

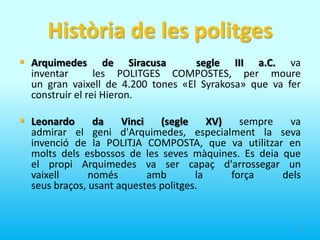

2. Història de les politgesArquimedes de Siracusa segle III a.C. va inventar les POLITGES COMPOSTES, per moure un gran vaixell de 4.200 tones «El Syrakosa» que va fer construir el rei Hieron.

3. Leonardo da Vinci (segle XV) sempre va admirar el geni d'Arquimedes, especialment la seva invenció de la POLITJA COMPOSTA, que va utilitzar en molts dels esbossos de les seves màquines. Es deia que el propi Arquimedes va ser capaç d'arrossegar un vaixell només amb la força dels seus braços, usant aquestes politges.2

4. 1. PolitgesLa politja és una màquina simple i consisteix en una roda que té, al llarg de tot el seu contorn, un solc per on passa una corda. És fa servir per canviar el sentit en què actua la força.El seu funcionament és silenciós.No necessita lubrificació.Econòmiques de fabricar.Transmet movimient circular entre eixos separats.3

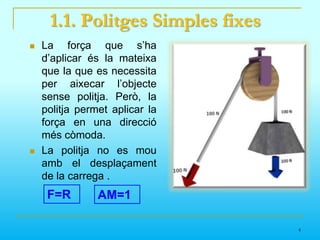

5. 1.1. Politges Simples fixesLa força que s’ha d’aplicar és la mateixa que la que es necessita per aixecar l’objecte sense politja. Però, la politja permet aplicar la força en una direcció més còmoda.La politja no es mou ambeldesplaçament de la carrega .F=RAM=14

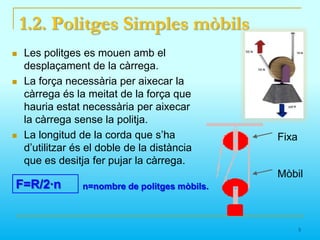

6. 1.2. Politges Simples mòbilsFixaMòbilLes politges es mouen amb el desplaçament de la càrrega.La força necessària per aixecar la càrrega és la meitat de la força que hauria estat necessària per aixecar la càrrega sense la politja.La longitud de la corda que s’ha d’utilitzar és el doble de la distància que es desitja fer pujar la càrrega. F=R/2·nn=nombre de politgesmòbils.5

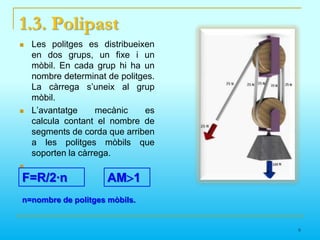

7. 1.3. PolipastLes politges es distribueixen en dos grups, un fixe i un mòbil. En cada grup hi ha un nombre determinat de politges. La càrrega s’uneix al grup mòbil. L’avantatge mecànic es calcula contant el nombre de segments de corda que arriben a les politges mòbils que soporten la càrrega.F=R/2·nAM1n=nombre de politgesmòbils.6

8. R/3R/3R/6R/6R/6R/6R/6R/6R/6R/6F=R/6RF=R/2·nn=nombre de politges mòbils.Politgesmòbils: POLIPAST POTENCIALDades:R=240 Nn=3Solució:F=R/2·n=240/(2x3)=240/6F=40 N7

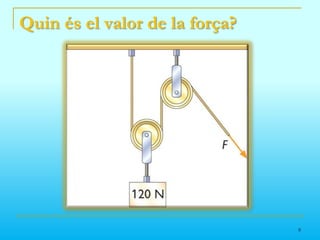

9. Quin és el valor de la força?8

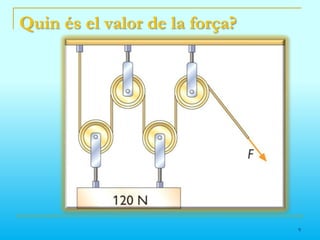

10. Quin és el valor de la força?9

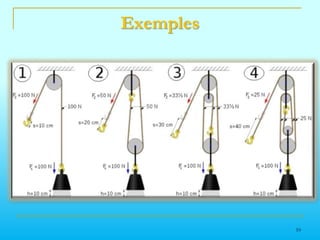

11. Exemples10

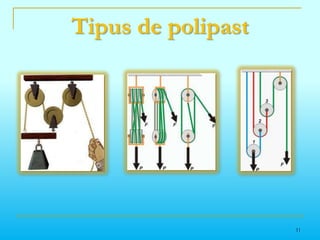

12. Tipus de polipast11

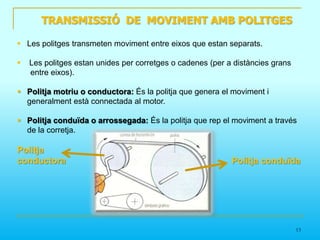

14. TRANSMISSIÓ DE MOVIMENT AMB POLITGESLes politges transmeten moviment entre eixos que estan separats.

15. Les politges estan unides per corretges o cadenes (per a distàncies grans entre eixos). Politja motriu o conductora: És la politja que genera el moviment i generalment està connectada al motor.

16. Politja conduïda o arrossegada: És la politja que rep el moviment a través de la corretja.Politja conductoraPolitja conduïda13

17. RELACIÓ DE TRANSMISSIÓ ENTRE POLITGESI és la relació de tranmissió1 n1és la velocitat angular de l'eix de la politja motriu (r.p.m)2n2 és la velocitat angular de l'eix de la politja conduïda (r.p.m)d1és el diàmetre de la politja motriud2és el diàmetre de la politja conduïda14
