Komputer

1. Perakitan Komputer

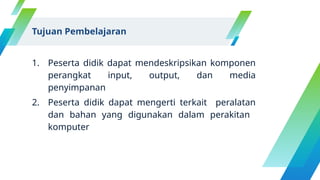

2. Tujuan Pembelajaran
1. Peserta didik dapat mendeskripsikan komponen
perangkat input, output, dan media
penyimpanan
2. Peserta didik dapat mengerti terkait peralatan
dan bahan yang digunakan dalam perakitan
komputer

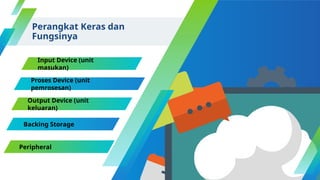

3. Perangkat Keras dan
Fungsinya
Input Device (unit
masukan)
Proses Device (unit
pemrosesan)
Output Device (unit
keluaran)
Backing Storage
Peripheral

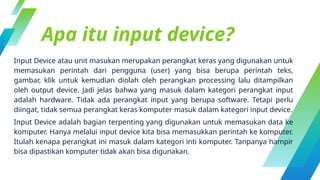

4. Apa itu input device?
Input Device atau unit masukan merupakan perangkat keras yang digunakan untuk
memasukan perintah dari pengguna (user) yang bisa berupa perintah teks,
gambar, klik untuk kemudian diolah oleh perangkan processing lalu ditampilkan
oleh output device. Jadi jelas bahwa yang masuk dalam kategori perangkat input
adalah hardware. Tidak ada perangkat input yang berupa software. Tetapi perlu
diingat, tidak semua perangkat keras komputer masuk dalam kategori input device.
Input Device adalah bagian terpenting yang digunakan untuk memasukan data ke
komputer. Hanya melalui input device kita bisa memasukkan perintah ke komputer.
Itulah kenapa perangkat ini masuk dalam kategori inti komputer. Tanpanya hampir
bisa dipastikan komputer tidak akan bisa digunakan.

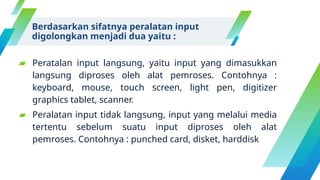

5. Berdasarkan sifatnya peralatan input
digolongkan menjadi dua yaitu :
▰ Peratalan input langsung, yaitu input yang dimasukkan
langsung diproses oleh alat pemroses. Contohnya :
keyboard, mouse, touch screen, light pen, digitizer
graphics tablet, scanner.
▰ Peralatan input tidak langsung, input yang melalui media
tertentu sebelum suatu input diproses oleh alat
pemroses. Contohnya : punched card, disket, harddisk

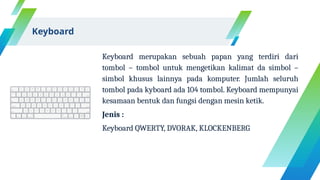

6. Keyboard merupakan sebuah papan yang terdiri dari
tombol – tombol untuk mengetikan kalimat da simbol –
simbol khusus lainnya pada komputer. Jumlah seluruh
tombol pada kyboard ada 104 tombol. Keyboard mempunyai
kesamaan bentuk dan fungsi dengan mesin ketik.
Jenis :
Keyboard QWERTY, DVORAK, KLOCKENBERG
Keyboard

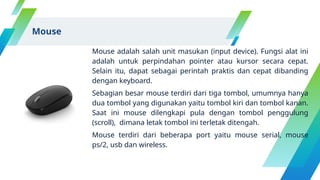

7. Mouse adalah salah unit masukan (input device). Fungsi alat ini
adalah untuk perpindahan pointer atau kursor secara cepat.
Selain itu, dapat sebagai perintah praktis dan cepat dibanding
dengan keyboard.
Sebagian besar mouse terdiri dari tiga tombol, umumnya hanya
dua tombol yang digunakan yaitu tombol kiri dan tombol kanan.
Saat ini mouse dilengkapi pula dengan tombol penggulung
(scroll), dimana letak tombol ini terletak ditengah.
Mouse terdiri dari beberapa port yaitu mouse serial, mouse
ps/2, usb dan wireless.
Mouse

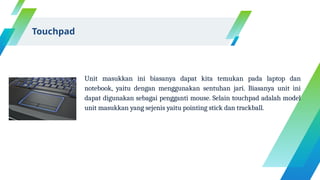

8. Unit masukkan ini biasanya dapat kita temukan pada laptop dan
notebook, yaitu dengan menggunakan sentuhan jari. Biasanya unit ini
dapat digunakan sebagai pengganti mouse. Selain touchpad adalah model
unit masukkan yang sejenis yaitu pointing stick dan trackball.
Touchpad

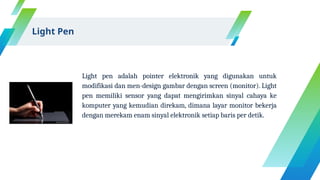

9. Light pen adalah pointer elektronik yang digunakan untuk
modifikasi dan men-design gambar dengan screen (monitor). Light
pen memiliki sensor yang dapat mengirimkan sinyal cahaya ke
komputer yang kemudian direkam, dimana layar monitor bekerja
dengan merekam enam sinyal elektronik setiap baris per detik.
Light Pen

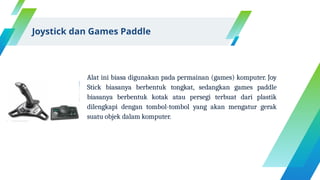

10. Alat ini biasa digunakan pada permainan (games) komputer. Joy
Stick biasanya berbentuk tongkat, sedangkan games paddle
biasanya berbentuk kotak atau persegi terbuat dari plastik
dilengkapi dengan tombol-tombol yang akan mengatur gerak
suatu objek dalam komputer.
Joystick dan Games Paddle

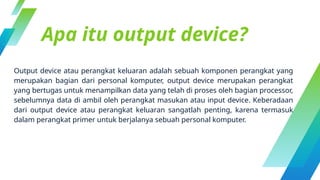

11. Apa itu output device?
Output device atau perangkat keluaran adalah sebuah komponen perangkat yang
merupakan bagian dari personal komputer, output device merupakan perangkat
yang bertugas untuk menampilkan data yang telah di proses oleh bagian processor,
sebelumnya data di ambil oleh perangkat masukan atau input device. Keberadaan
dari output device atau perangkat keluaran sangatlah penting, karena termasuk
dalam perangkat primer untuk berjalanya sebuah personal komputer.

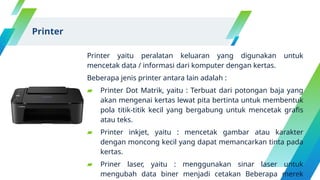

12. Printer yaitu peralatan keluaran yang digunakan untuk
mencetak data / informasi dari komputer dengan kertas.
Beberapa jenis printer antara lain adalah :
▰ Printer Dot Matrik, yaitu : Terbuat dari potongan baja yang
akan mengenai kertas lewat pita bertinta untuk membentuk
pola titik-titik kecil yang bergabung untuk mencetak grafis
atau teks.
▰ Printer inkjet, yaitu : mencetak gambar atau karakter
dengan moncong kecil yang dapat memancarkan tinta pada
kertas.
▰ Priner laser, yaitu : menggunakan sinar laser untuk
mengubah data biner menjadi cetakan Beberapa merek
Printer

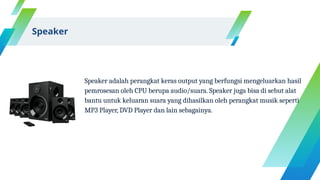

13. Speaker adalah perangkat keras output yang berfungsi mengeluarkan hasil
pemrosesan oleh CPU berupa audio/suara. Speaker juga bisa di sebut alat
bantu untuk keluaran suara yang dihasilkan oleh perangkat musik seperti
MP3 Player, DVD Player dan lain sebagainya.
Speaker

14. Fungsinya :
Dalam konteks komputerisasi, speaker memiliki fungsi sebagai alat untuk
mengubah gelombang listrik yang mulanya dari perangkat penguat
audio/suara menjadi gelombang getaran yaitu berupa suara itu sendiri.
Proses dari perubahan gelombang elektromagnet menuju ke gelombang
bunyi tersebut bermula dari aliran listrik yang ada pada penguat
audio/suara kemudian dialirkan ke dalam kumparan.Dalam kumparan tadi
terjadilah pengaruh gaya magnet pada speaker yang sesuai dengan kuat-
lemahnya arus listrik yang diperoleh maka getaran yang dihasilkan yaitu
pada membran akan mengikuti. Dengan demikian, terjadilah gelombang
bunyi yang dalam keseharian dapat kita dengar.
Speaker

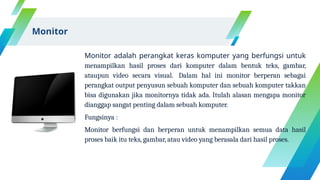

15. Monitor adalah perangkat keras komputer yang berfungsi untuk
menampilkan hasil proses dari komputer dalam bentuk teks, gambar,
ataupun video secara visual. Dalam hal ini monitor berperan sebagai
perangkat output penyusun sebuah komputer dan sebuah komputer takkan
bisa digunakan jika monitornya tidak ada. Itulah alasan mengapa monitor
dianggap sangat penting dalam sebuah komputer.
Fungsinya :
Monitor berfungsi dan berperan untuk menampilkan semua data hasil
proses baik itu teks, gambar, atau video yang berasala dari hasil proses.
Monitor

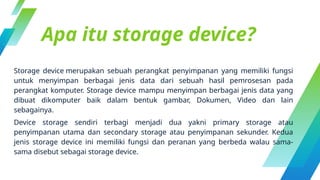

16. Apa itu storage device?
Storage device merupakan sebuah perangkat penyimpanan yang memiliki fungsi
untuk menyimpan berbagai jenis data dari sebuah hasil pemrosesan pada
perangkat komputer. Storage device mampu menyimpan berbagai jenis data yang
dibuat dikomputer baik dalam bentuk gambar, Dokumen, Video dan lain
sebagainya.
Device storage sendiri terbagi menjadi dua yakni primary storage atau
penyimpanan utama dan secondary storage atau penyimpanan sekunder. Kedua
jenis storage device ini memiliki fungsi dan peranan yang berbeda walau sama-
sama disebut sebagai storage device.

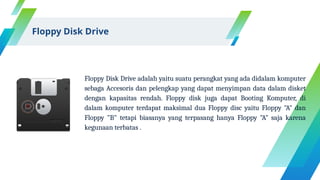

17. Floppy Disk Drive adalah yaitu suatu perangkat yang ada didalam komputer
sebaga Accesoris dan pelengkap yang dapat menyimpan data dalam disket
dengan kapasitas rendah. Floppy disk juga dapat Booting Komputer, di
dalam komputer terdapat maksimal dua Floppy disc yaitu Floppy "A" dan
Floppy "B" tetapi biasanya yang terpasang hanya Floppy "A" saja karena
kegunaan terbatas .
Floppy Disk Drive

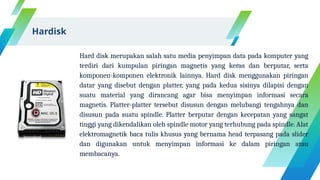

18. Hard disk merupakan salah satu media penyimpan data pada komputer yang
terdiri dari kumpulan piringan magnetis yang keras dan berputar, serta
komponen-komponen elektronik lainnya. Hard disk menggunakan piringan
datar yang disebut dengan platter, yang pada kedua sisinya dilapisi dengan
suatu material yang dirancang agar bisa menyimpan informasi secara
magnetis. Platter-platter tersebut disusun dengan melubangi tengahnya dan
disusun pada suatu spindle. Platter berputar dengan kecepatan yang sangat
tinggi yang dikendalikan oleh spindle motor yang terhubung pada spindle. Alat
elektromagnetik baca tulis khusus yang bernama head terpasang pada slider
dan digunakan untuk menyimpan informasi ke dalam piringan atau
membacanya.
Hardisk

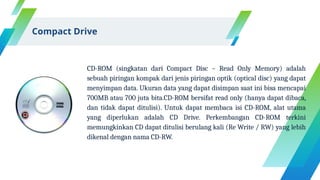

19. CD-ROM (singkatan dari Compact Disc – Read Only Memory) adalah
sebuah piringan kompak dari jenis piringan optik (optical disc) yang dapat
menyimpan data. Ukuran data yang dapat disimpan saat ini bisa mencapai
700MB atau 700 juta bita.CD-ROM bersifat read only (hanya dapat dibaca,
dan tidak dapat ditulisi). Untuk dapat membaca isi CD-ROM, alat utama
yang diperlukan adalah CD Drive. Perkembangan CD-ROM terkini
memungkinkan CD dapat ditulisi berulang kali (Re Write / RW) yang lebih
dikenal dengan nama CD-RW.
Compact Drive

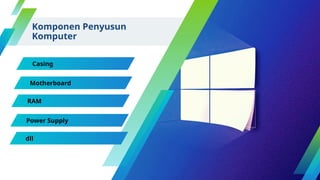

20. Komponen Penyusun
Komputer
Casing
Motherboard
RAM
Power Supply
dll

21. Terimakasih!
