รายงานสิ่งประดิษฐ์ PAP vacuum

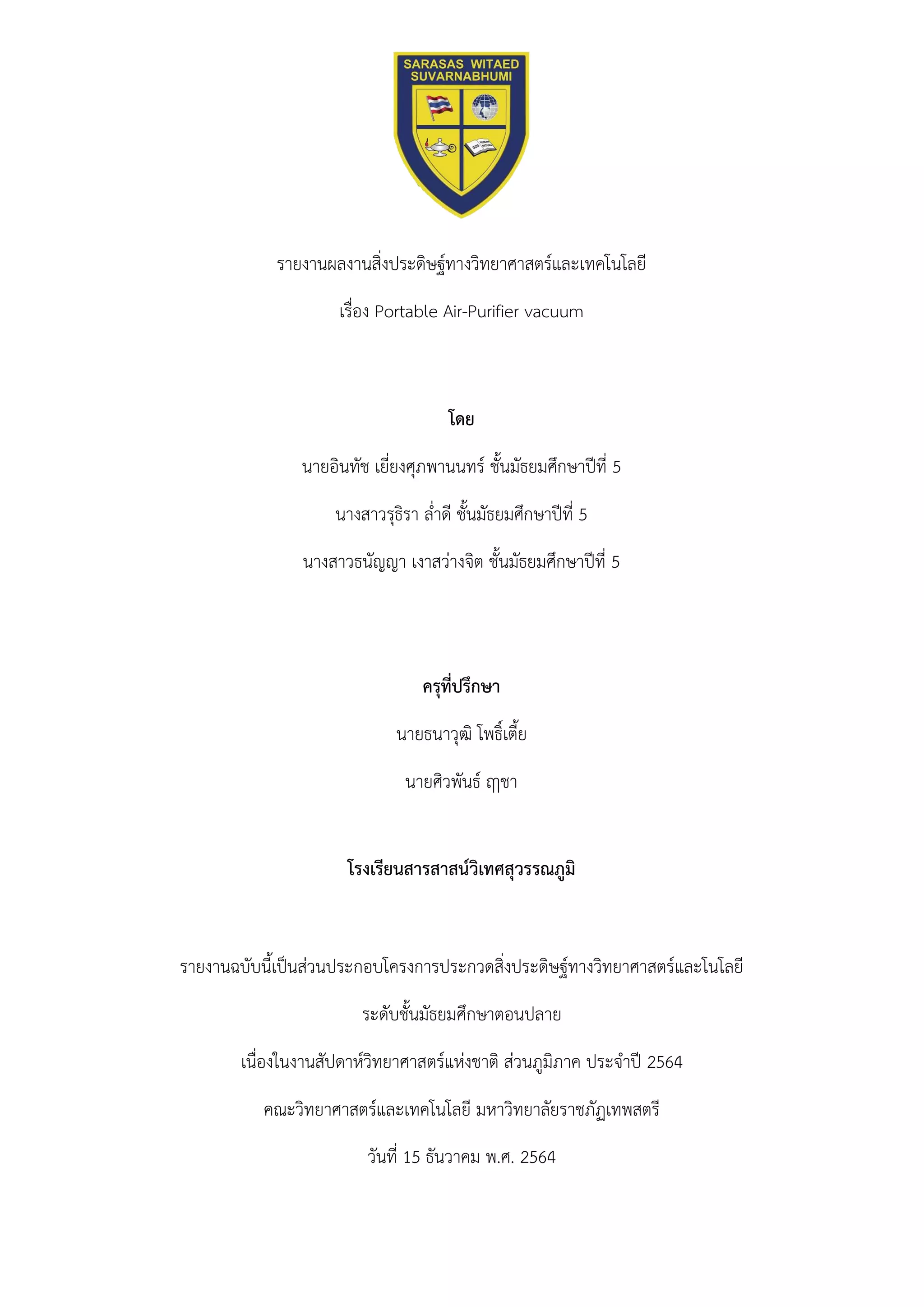

- 1. ก รายงานผลงานสิ่งประดิษฐ์ทางวิทยาศาสตร์และเทคโนโลยี เรื่อง Portable Air-Purifiervacuum โดย นายอินทัช เยี่ยงศุภพานนทร์ ชั้นมัธยมศึกษาปีที่ 5 นางสาวรุธิรา ล่ำดี ชั้นมัธยมศึกษาปีที่ 5 นางสาวธนัญญา เงาสว่างจิต ชั้นมัธยมศึกษาปีที่ 5 ครุที่ปรึกษา นายธนาวุฒิ โพธิ์เตี้ย นายศิวพันธ์ ฤาชา โรงเรียนสารสาสน์วิเทศสุวรรณภูมิ รายงานฉบับนี้เป็นส่วนประกอบโครงการประกวดสิ่งประดิษฐ์ทางวิทยาศาสตร์และโนโลยี ระดับชั้นมัธยมศึกษาตอนปลาย เนื่องในงานสัปดาห์วิทยาศาสตร์แห่งชาติ ส่วนภูมิภาค ประจำปี 2564 คณะวิทยาศาสตร์และเทคโนโลยี มหาวิทยาลัยราชภัฏเทพสตรี วันที่ 15 ธันวาคม พ.ศ. 2564
- 2. ก เจ้าของผลงานสิ่งประดิษฐ์ทางวิทยาศาสตร์และเทคโนโลยี 1.นายอินทัช เยี่ยงศุภพานนทร์ ระดับชั้นมัธยมศึกษาปีที่5 เกิดวันที่ 16 กันยายน พ.ศ. 2548 2.นางสาวรุธิรา ล่ำดี ระดับชั้นมัธยมศึกษาปีที่ 5 เกิดวันที่ 20 ตุลาคม พ.ศ. 2547 3.นางสาวธนัญญา เงาสว่างจิต ระดับชั้นมัธยมศึกษาปีที่ 5 เกิดวันที่ 14 ธันวาคม พ.ศ. 2547 โรงเรียนสารสาสน์วิเทศสุวรรณภูมิ สมุทรปราการ 189 หมู่ 4 ถนน บางพลี-หนามแดง ตำบลบางพลีใหญ่ อำเภอบางพลี จังหวัดสมุทรปราการ 10540 โทรศัพท์ : 02-183-9689-91 E-mail : swsb001@gmail.com ครุที่ปรึกษา 1.นายธนาวุฒิ โพธิ์เตี้ย 2.นายศิวพันธ์ ฤาชา PAP vacuum (Portable Air-Purifier vacuum)

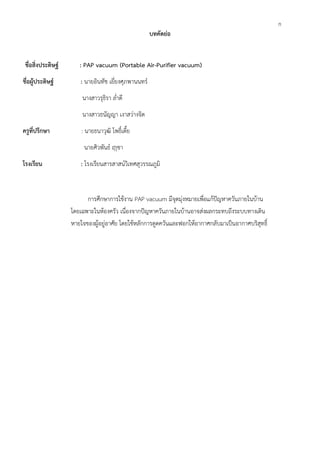

- 3. ก บทคัดย่อ ชื่อสิ่งประดิษฐ์ : PAPvacuum (Portable Air-Purifier vacuum) ชื่อผู้ประดิษฐ์ : นายอินทัช เยี่ยงศุภพานนทร์ นางสาวรุธิรา ล่ำดี นางสาวธนัญญา เงาสว่างจิต ครูที่ปรึกษา : นายธนาวุฒิ โพธิ์เตี้ย นายศิวพันธ์ ฤาชา โรงเรียน : โรงเรียนสารสาสน์วิเทศสุวรรณภูมิ การศึกษาการใช้งาน PAP vacuum มีจุดมุ่งหมายเพื่อแก้ปัญหาควันภายในบ้าน โดยเฉพาะในห้องครัว เนื่องจากปัญหาควันภายในบ้านอาจส่งผลกระทบถึงระบบทางเดิน หายใจของผู้อยู่อาศัย โดยใช้หลักการดูดควันและฟอกให้อากาศกลับมาเป็นอากาศบริสุทธิ์

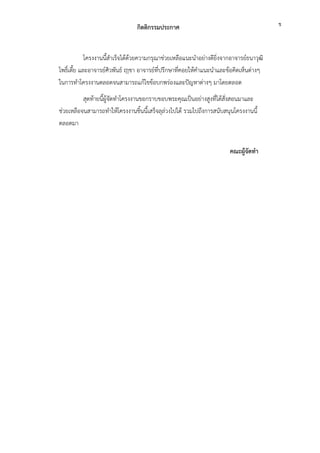

- 4. ข กิตติกรรมประกาศ โครงงานนี้สำเร็จได้ด้วยความกรุณาช่วยเหลือแนะนำอย่างดียิ่งจากอาจารย์ธนาวุฒิ โพธิ์เตี้ย และอาจารย์ศิวพันธ์ ฤาชาอาจารย์ที่ปรึกษาที่คอยให้คำแนะนำและข้อคิดเห็นต่างๆ ในการทำโครงงานตลอดจนสามารถแก้ไขข้อบกพร่องและปัญหาต่างๆ มาโดยตลอด สุดท้ายนี้ผู้จัดทำโครงงานขอกราบขอบพระคุณเป็นอย่างสูงที่ได้สั่งสอนมาและ ช่วยเหลือจนสามารถทำให้โครงงานชิ้นนี้เสร็จลุล่วงไปได้ รวมไปถึงการสนับสนุนโครงงานนี้ ตลอดมา คณะผู้จัดทำ

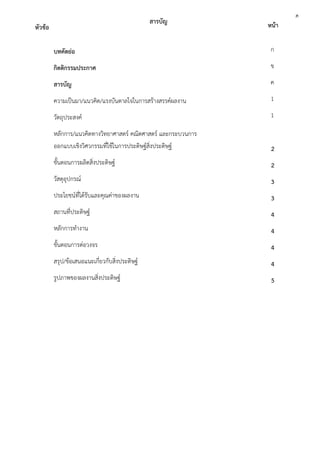

- 5. ค สารบัญ หัวข้อ หน้า บทคัดย่อ กิตติกรรมประกาศ สารบัญ ความเป็นมา/แนวคิด/แรงบันดาลใจในการสร้างสรรค์ผลงาน วัตถุประสงค์ หลักการ/แนวคิดทางวิทยาศาสตร์ คณิตศาสตร์และกระบวนการ ออกแบบเชิงวิศวกรรมที่ใช้ในการประดิษฐ์สิ่งประดิษฐ์ ขั้นตอนการผลิตสิ่งประดิษฐ์ วัสดุอุปกรณ์ ประโยชน์ที่ได้รับและคุณค่าของผลงาน สถานที่ประดิษฐ์ หลักการทำงาน ขั้นตอนการต่อวงจร สรุป/ข้อเสนอแนะเกี่ยวกับสิ่งประดิษฐ์ รูปภาพของผลงานสิ่งประดิษฐ์ ก ข ค 1 1 2 2 3 3 4 4 4 4 5 ค
- 6. 1 การทำอาหารทุกวันเป็นวิถีชีวิตของคนไทย แต่คนไทยส่วนใหญ่ไม่ได้ตระหนักถึงมลพิษที่เกิดจากการทำอาหารซึ่ง มีความอันตรายต่อระบบทางเดินหายใจ โดยเฉพาะการทำอาหารภายในที่อยู่อาศัยส่วนใหญ่แล้ววิธีการทำอาหารโดยการ ผัด การทอด การปิ้งย่างจะมีความสัมพันธ์กับโรคระบบทางเดินหายใจควันจากการทำอาหารถือเป็นมลพิษทางอากาศ ภายในอาคารอย่างหนึ่ง และสถานที่ในการทำอาหารภายในบ้านก็มีความสัมพันธ์กับโรคระบบทางเดินหายใจ พวกเราได้เล็งเห็นถึงปัญหาควันภายในบ้าน โดยเฉพาะควันที่อยู่ในห้องครัวที่มีลักษณะปิด เพราะควันไม่สามารถ ถ่ายเทออกจากห้องได้อย่างสะดวก ควันจากการทำอาหารนอกจากจะส่งกลิ่นไม่พึงประสงค์แล้วยังส่งผลต่อระบบทางเดิน หายใจของคนในบ้านอีกด้วย ผลงานสิ่งประดิษฐ์ชิ้นนี้เป็นผลงานที่ได้รับแรงบันดาลใจมาจากเครื่องฟอกอากาศรวมเข้ากับเครื่องกรองอากาศ ซึ่ง โดยปกติแล้วมักจะเป็นแบบตั้งพื้น ไม่สามารถพกพาหรือเคลื่อนที่ได้ให้กลายเป็น เครื่องกรองพร้อมฟอกอากาศแบบพกพา ทางผู้จัดทำได้นำหลักการทำงานของทั้ง2เครื่องมาประยุกต์ใช้กับสิ่งประดิษฐ์ วัตถุประสงค์ 1.เพื่อออกแบบและสร้างอุปกรณ์สำหรับกำจัดมลพิษทางอากาศ 2.เพื่อคิดค้นวิธีสร้างความปลอดภัยต่อระบบทางเดินหายใจของผู้อยู่อาศัย 3.เพื่อสร้างกำจัดกลิ่นที่ไม่พึงประสงค์ในพื้นที่ต่างๆอันซึ่งเกิดจากควันและมลพิษทางอากาศ ความเป็นมา/แนวคิด/แรงบันดาลใจในการสร้างสรรค์ผลงาน

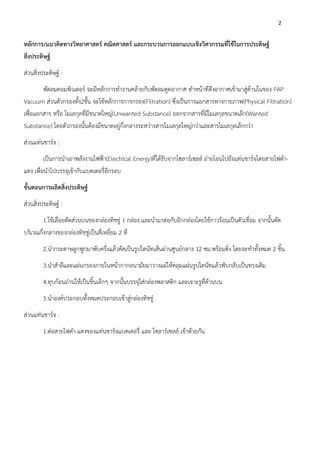

- 7. 2 หลักการ/แนวคิดทางวิทยาศาสตร์ คณิตศาสตร์ และกระบวนการออกแบบเชิงวิศวกรรมที่ใช้ในการประดิษฐ์ สิ่งประดิษฐ์ ส่วนสิ่งประดิษฐ์: พัดลมคอมพิวเตอร์ จะมีหลักการทำงานคล้ายกับพัดลมดูดอากาศ ทำหน้าที่ดึงอากาศเข้ามาสู่ด้านในของ PAP Vacuum ส่วนตัวกรองทั้ง2ชั้น จะใช้หลักการการกรอง(Filtration) ซึ่งเป็นการแยกสารทางกายภาพ(Physical Filtration) เพื่อแยกสาร หรือ โมเลกุลที่มีขนาดใหญ่(Unwanted Substance) ออกจากสารที่มีโมเลกุลขนาดเล็ก(Wanted Substance) โดยตัวกรองนั้นต้องมีขนาดอยู่กึ่งกลางระหว่างสารโมเลกุลใหญ่กว่าและสารโมเลกุลเล็กกว่า ส่วนแท่นชาร์จ : เป็นการนำเอาพลังงานไฟฟ้า(Electrical Energy)ที่ได้รับจากโซลาร์เซลล์ ถ่ายโอนไปยังแท่นชาร์จโดยสายไฟดำ- แดง เพื่อนำไปบรรจุเข้ากับแบตเตอรี่อีกรอบ ขั้นตอนการผลิตสิ่งประดิษฐ์ ส่วนสิ่งประดิษฐ์ : 1.ใช้เลื่อยตัดส่วนบนของกล่องทิชชู่ 1 กล่อง และนำมาต่อกับอีกกล่องโดยใช้กาวร้อนเป็นตัวเชื่อม จากนั้นตัด บริเวณกึ่งกลางของกล่องทิชชู่เป็นสี่เหลี่ยม 2 ที่ 2.นำกระดาษลูกฟูกมาพับครึ่งแล้วตัดเป็นรูปโดนัทเส้นผ่านศูนย์กลาง 12 ซม.พร้อมติ่ง โดยจะทำทั้งหมด 2 ชิ้น 3.นำสำลีและแผ่นกรองภายในหน้ากากอนามัยมาวางแผ่ให้คลุมแผ่นรูปโดนัทแล้วพับกลับเป็นทรงเดิม 4.ทุบก้อนถ่านให้เป็นชิ้นเล็กๆ จากนั้นบรรจุใส่กล่องพลาสติก และเจาะรูที่ด้านบน 5.นำองค์ประกอบทั้งหมดประกอบเข้าสู่กล่องทิชชู่ ส่วนแท่นชาร์จ : 1.ต่อสายไฟดำ-แดงของแท่นชาร์จแบตเตอรี่ และ โซลาร์เซลล์ เข้าด้วยกัน

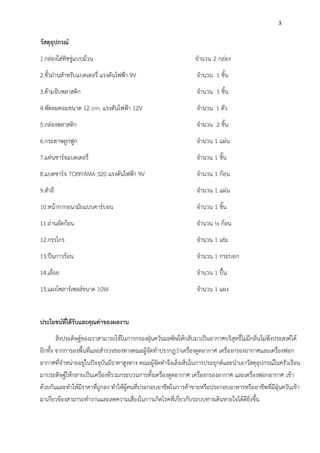

- 8. 3 วัสดุอุปกรณ์ 1.กล่องใส่ทิชชู่แบบม้วน จำนวน 2กล่อง 2.ขั้วถ่านสำหรับแบตเตอรี่ แรงดันไฟฟ้า 9V จำนวน 1 ชิ้น 3.ด้ามจับพลาสติก จำนวน 1 ชิ้น 4.พัดลมคอมขนาด 12 cm. แรงดันไฟฟ้า 12V จำนวน 1 ตัว 5.กล่องพลาสติก จำนวน 2 ชิ้น 6.กระดาษลูกฟูก จำนวน 1 แผ่น 7.แท่นชาร์จแบตเตอรี่ จำนวน 1 ชิ้น 8.แบตชาร์จ TORIYAMA 320 แรงดันไฟฟ้า 9V จำนวน 1 ก้อน 9.สำลี จำนวน 1 แผ่น 10.หน้ากากอนามัยแบบคาร์บอน จำนวน 1 ชิ้น 11.ถ่านอัดก้อน จำนวน ½ ก้อน 12.กรรไกร จำนวน 1 เล่ม 13.ปืนกาวร้อน จำนวน 1 กระบอก 14.เลื่อย จำนวน 1 ปื้น 15.แผงโซลาร์เซลล์ขนาด 10W จำนวน 1 แผง ประโยชน์ที่ได้รับและคุณค่าของผลงาน สิ่งประดิษฐ์ของเราสามารถใช้ในการกรองฝุ่นควันมลพิษให้กลับมาเป็นอากาศบริสุทธิ์ไม่มีกลิ่นไม่พึงประสงค์ได้ อีกทั้ง จากการลงพื้นที่และสำรวจของทางคณะผู้จัดทำปรากฎว่าเครื่องดูดอากาศ เครื่องกรองอากาศและเครื่องฟอก อากาศที่จำหน่ายอยู่ในปัจจุบันมีราคาสูงทาง คณะผู้จัดทำจึงเล็งเห็นในการประยุกต์และนำเอาวัสดุอุปกรณ์ในครัวเรือน มาประดิษฐ์ให้กลายเป็นเครื่องที่รวมกระบวนการทั้งเครื่องดูดอากาศ เครื่องกรองอากาศ และเครื่องฟอกอากาศ เข้า ด้วยกันและทำให้มีราคาที่ถูกลง ทำให้ผู้คนที่ประกอบอาชีพในการค้าขายหรือประกอบอาหารหรืออาชีพที่มีฝุ่นควันเข้า มาเกี่ยวข้องสามารถทำงานและลดความเสี่ยงในการเกิดโรคที่เกี่ยวกับระบบทางเดินหายใจได้ดียิ่งขึ้น

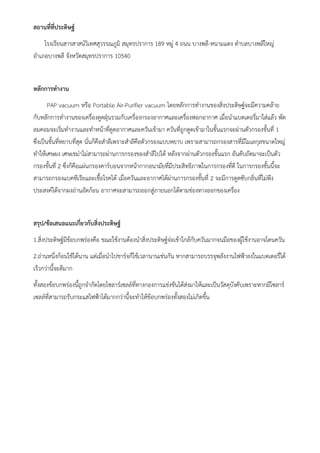

- 9. 4 สถานที่ที่ประดิษฐ์ โรงเรียนสารสาสน์วิเทศสุวรรณภูมิ สมุทรปราการ 189หมู่ 4 ถนน บางพลี-หนามแดง ตำบลบางพลีใหญ่ อำเภอบางพลี จังหวัดสมุทรปราการ 10540 หลักการทำงาน PAP vacuum หรือ Portable Air-Purifier vacuum โดยหลักการทำงานของสิ่งประดิษฐ์จะมีความคล้าย กับหลักการทำงานของเครื่องดูดฝุ่นรวมกับเครื่องกรองอากาศและเครื่องฟอกอากาศ เมื่อนำแบตเตอรี่มาใส่แล้ว พัด ลมคอมจะเริ่มทำงานและทำหน้าที่ดูดอากาศและควันเข้ามา ควันที่ถูกดูดเข้ามาในขั้นแรกจะผ่านตัวกรองขั้นที่ 1 ซึ่งเป็นขั้นที่หยาบที่สุด นั่นก็คือสำลีเพราะสำลีคือตัวกรองแบบหยาบ เพราะสามารถกรองสารที่มีโมเลกุลขนาดใหญ่ ทำให้เศษผง เศษเขม่าไม่สามารถผ่านการกรองของสำลีไปได้ หลังจากผ่านตัวกรองขั้นแรก อันดับถัดมาจะเป็นตัว กรองขั้นที่ 2 ซึ่งก็คือแผ่นกรองคาร์บอนจากหน้ากากอนามัยที่มีประสิทธิภาพในการกรองที่ดี ในการกรองชั้นนี้จะ สามารถกรองแบคทีเรียและเชื้อโรคได้ เมื่อควันและอากาศได้ผ่านการกรองขั้นที่ 2 จะมีการดูดซับกลิ่นที่ไม่พึง ประสงค์ได้จากผงถ่านอัดก้อน อากาศจะสามารถออกสู่ภายนอกได้ตามช่องทางออกของเครื่อง สรุป/ข้อเสนอแนะเกี่ยวกับสิ่งประดิษฐ์ 1.สิ่งประดิษฐ์มีข้อบกพร่องคือ ขณะใช้งานต้องนำสิ่งประดิษฐ์จ่อเข้าใกล้กับควันมากจนมือของผู้ใช้งานอาจโดนควัน 2.ถ่านหนึ่งก้อนใช้ได้นาน แต่เมื่อนำไปชาร์จก็ใช้เวลานานเช่นกัน หากสามารถบรรจุพลังงานไฟฟ้าลงในแบตเตอรี่ได้ เร็วกว่านี้จะดีมาก ทั้งสองข้อบกพร่องนี้ถูกจำกัดโดยโซลาร์เซลล์ที่ทางกองการแข่งขันได้ส่งมาให้และเป็นวัสดุบังคับเพราะหากมีโซลาร์ เซลล์ที่สามารถรับกระแสไฟฟ้าได้มากกว่านี้จะทำให้ข้อบกพร่องทั้งสองไม่เกิดขึ้น
