1. OSSによるマッシュアップ
& サービス化を実現する、
Open棟梁 サービス開発基盤
中堅、中小企業の業務に最適なオープンソース活用セミナー
OSS コンソーシアム, .NET 開発基盤部会, Ld : 西野大介

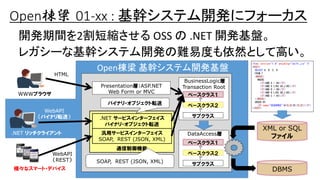

2. Open棟梁 基幹システム開発基盤
BusinessLogic層
Transaction Root
ベースクラス１
サブクラス
ベースクラス２
DataAccess層
ベースクラス１
サブクラス
ベースクラス２
開発期間を2割短縮させる OSS の .NET 開発基盤。
レガシーな基幹システム開発の難易度も依然として高い。
Open棟梁 01-xx : 基幹システム開発にフォーカス
.NET リッチクライアント
WWWブラウザ
HTML
WebAPI
（バイナリ転送）
WebAPI
（REST）
通信制御機能
.NET サービスインターフェイス
バイナリ・オブジェクト転送
汎用サービスインターフェイス
SOAP, REST (JSON, XML)
バイナリ・オブジェクト転送
Presentation層：ASP.NET
Web Form or MVC
様々なスマート・デバイス
SOAP, REST (JSON, XML)
DBMS
XML or SQL
ファイル
<?xml version="1.0" encoding="shift_jis" ?>
<ROOT>
SELECT A, B, C, D
FROM T
<WHERE>
WHERE
<IF>AND A = @A</IF>
<IF>AND A LIKE @A_LIKE</IF>
<IF>AND B = @B</IF>
<IF>AND B LIKE @B_LIKE</IF>
<IF>AND C = @C</IF>
</WHERE>
ORDER BY
<IF name="SEQUENCE">A<ELSE>B</ELSE></IF>
</ROOT>

3. Open棟梁 02-xx : サービス開発にフォーカス
Open棟梁
02-00
生産性・品質を向上させる
3層フレームワーク
• 共通部品群
• 開発支援ツール群
セキュリティを
考慮した認証基盤
シングルサインオンや
ソーシャルログインの
サポート
多様なアーキテクチャに
対応したテンプレート群
オンライン決済など
外部サービスとの連携
v02-00以降のコンセプトは、迅速なサービスインの実現
… Open棟梁 01-xx からの継続機能 … Open棟梁 02-00 での新機能

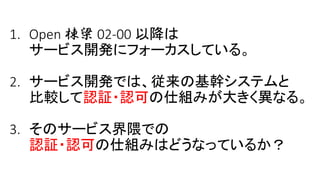

4. 1. Open 棟梁 02-00 以降は
サービス開発にフォーカスしている。
2. サービス開発では、従来の基幹システムと
比較して認証・認可の仕組みが大きく異なる。
3. そのサービス界隈での
認証・認可の仕組みはどうなっているか？

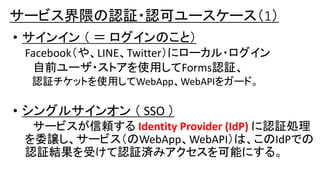

5. • サインイン （ ＝ ログインのこと）
Facebook（や、LINE、Twitter）にローカル・ログイン
自前ユーザ・ストアを使用してForms認証、
認証チケットを使用してWebApp、WebAPIをガード。
• シングルサインオン （ SSO ）
サービスが信頼する Identity Provider (IdP) に認証処理
を委譲し、サービス（のWebApp、WebAPI）は、このIdPでの
認証結果を受けて認証済みアクセスを可能にする。
サービス界隈の認証・認可ユースケース（1）

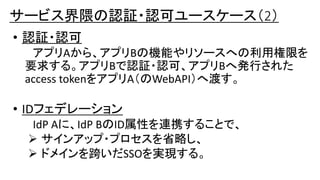

6. • 認証・認可
アプリAから、アプリBの機能やリソースへの利用権限を
要求する。アプリBで認証・認可、アプリBへ発行された
access tokenをアプリA（のWebAPI）へ渡す。
• IDフェデレーション
IdP Aに、IdP BのID属性を連携することで、
 サインアップ・プロセスを省略し、
 ドメインを跨いだSSOを実現する。
サービス界隈の認証・認可ユースケース（2）

7. これらの認証技術は難しいので、
（SE・開発者でも知らない人がほとんど）
事例を交えて説明すればピンとくるかも。
…昨今のIdPには、下記プロトコルを用いた
Secure Token Service (STS) 機能
が実装されているのがポイント。
• Web系 : OAuth, OpenID Connect
• エンプラ系 : SAML, WS-Federation

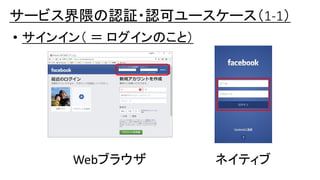

8. • サインイン（ ＝ ログインのこと）
サービス界隈の認証・認可ユースケース（1-1）
Webブラウザ ネイティブ

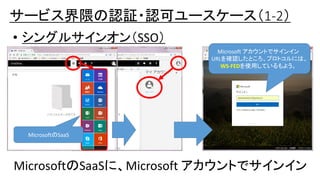

9. • シングルサインオン（SSO）
サービス界隈の認証・認可ユースケース（1-2）
MicrosoftのSaaSに、Microsoft アカウントでサインイン
MicrosoftのSaaS
Microsoft アカウントでサインイン
URLを確認したところ、プロトコルには、
WS-FEDを使用しているもよう。

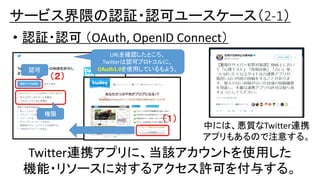

10. • 認証・認可 （OAuth, OpenID Connect）
サービス界隈の認証・認可ユースケース（2-1）
Twitter連携アプリに、当該アカウントを使用した
機能・リソースに対するアクセス許可を付与する。
認可
権限
中には、悪質なTwitter連携
アプリもあるので注意する。
URLを確認したところ、
Twitterは認可プロトコルに、
OAuth1.0を使用しているもよう。
（１）
（２）

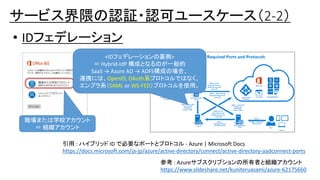

11. • IDフェデレーション
サービス界隈の認証・認可ユースケース（2-2）
参考 : Azureサブスクリプションの所有者と組織アカウント
https://www.slideshare.net/kuniteruasami/azure-62175660
引用 : ハイブリッド ID で必要なポートとプロトコル - Azure | Microsoft Docs
https://docs.microsoft.com/ja-jp/azure/active-directory/connect/active-directory-aadconnect-ports
職場または学校アカウント
＝ 組織アカウント
<IDフェデレーションの裏側>
＝ Hybrid-IdP 構成となるのが一般的
SaaS → Azure AD → ADFS構成の場合、
連携には、OpenID, OAuth系プロトコルではなく、
エンプラ系（SAML or WS-FED）プロトコルを使用。

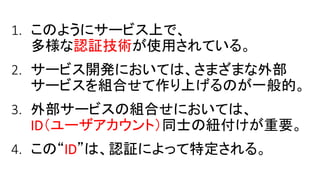

12. 1. このようにサービス上で、
多様な認証技術が使用されている。
2. サービス開発においては、さまざまな外部
サービスを組合せて作り上げるのが一般的。
3. 外部サービスの組合せにおいては、
ID（ユーザアカウント）同士の紐付けが重要。
4. この“ID”は、認証によって特定される。

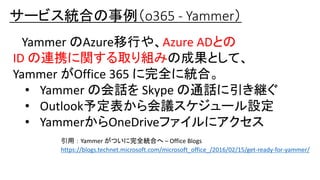

13. サービス統合の事例（o365 - Yammer）
Yammer のAzure移行や、Azure ADとの
ID の連携に関する取り組みの成果として、
Yammer がOffice 365 に完全に統合。
• Yammer の会話を Skype の通話に引き継ぐ
• Outlook予定表から会議スケジュール設定
• YammerからOneDriveファイルにアクセス
引用 ： Yammer がついに完全統合へ – Office Blogs
https://blogs.technet.microsoft.com/microsoft_office_/2016/02/15/get-ready-for-yammer/

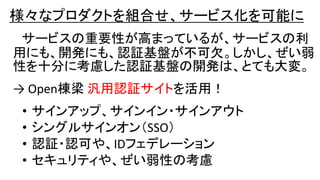

14. 様々なプロダクトを組合せ、サービス化を可能に
サービスの重要性が高まっているが、サービスの利
用にも、開発にも、認証基盤が不可欠。しかし、ぜい弱
性を十分に考慮した認証基盤の開発は、とても大変。
→ Open棟梁 汎用認証サイトを活用！
• サインアップ、サインイン・サインアウト
• シングルサインオン（SSO）
• 認証・認可や、IDフェデレーション
• セキュリティや、ぜい弱性の考慮

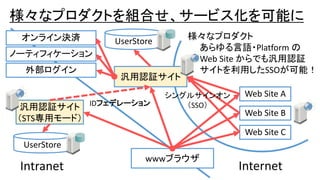

15. 様々なプロダクト
あらゆる言語・Platform の
Web Site からでも汎用認証
サイトを利用したSSOが可能！
様々なプロダクトを組合せ、サービス化を可能に
汎用認証サイト
wwwブラウザ
Web Site A
Web Site B
Web Site C
汎用認証サイト
（STS専用モード）
Intranet Internet
UserStore
UserStoreオンライン決済
ノーティフィケーション
外部ログイン
IDフェデレーション
シングルサインオン
（SSO）

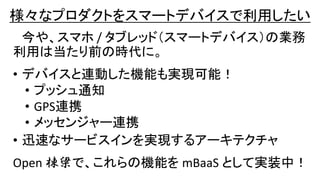

16. 様々なプロダクトをスマートデバイスで利用したい
今や、スマホ / タブレッド（スマートデバイス）の業務
利用は当たり前の時代に。
• デバイスと連動した機能も実現可能！
• プッシュ通知
• GPS連携
• メッセンジャー連携
• 迅速なサービスインを実現するアーキテクチャ
Open 棟梁で、これらの機能を mBaaS として実装中！

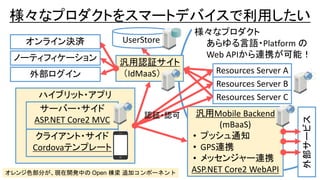

17. 様々なプロダクトをスマートデバイスで利用したい
汎用認証サイト
（IdMaaS） Resources Server A
Resources Server B
Resources Server C
UserStoreオンライン決済
ノーティフィケーション
外部ログイン
様々なプロダクト
あらゆる言語・Platform の
Web APIから連携が可能！
ハイブリット・アプリ
汎用Mobile Backend
(mBaaS)
• プッシュ通知
• GPS連携
• メッセンジャー連携
ASP.NET Core2 WebAPI
外部サービス
オレンジ色部分が、現在開発中の Open 棟梁 追加コンポーネント
クライアント・サイド
Cordovaテンプレート
サーバー・サイド
ASP.NET Core2 MVC
認証・認可

18. やってみた感想、・・・ 非常に難しい。
mBaaS を活用したスマホ・アプリ開発は、
「フロントエンドからWeb APIを呼び出すだけ。簡単。」
・・・ではなかった。
テンプレート整備によって、「認証」 により、
「フロントエンド」 と 「サービス」、または、
「オンプレミス」 の間を連携させるノウハウを凝集させ、
コストの大幅削減デリバリの大幅短縮を図る必要がある。

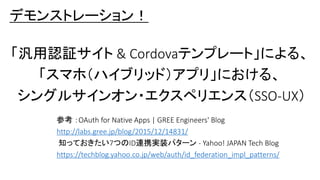

19. デモンストレーション！
「汎用認証サイト & Cordovaテンプレート」による、
「スマホ（ハイブリッド）アプリ」における、
シングルサインオン・エクスペリエンス（SSO-UX）
参考 ：OAuth for Native Apps | GREE Engineers' Blog
http://labs.gree.jp/blog/2015/12/14831/
知っておきたい7つのID連携実装パターン - Yahoo! JAPAN Tech Blog
https://techblog.yahoo.co.jp/web/auth/id_federation_impl_patterns/

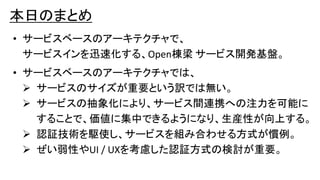

20. 本日のまとめ
• サービスベースのアーキテクチャで、
サービスインを迅速化する、Open棟梁 サービス開発基盤。
• サービスベースのアーキテクチャでは、
 サービスのサイズが重要という訳では無い。
 サービスの抽象化により、サービス間連携への注力を可能に
することで、価値に集中できるようになり、生産性が向上する。
 認証技術を駆使し、サービスを組み合わせる方式が慣例。
 ぜい弱性やUI / UXを考慮した認証方式の検討が重要。

21. 本日のまとめ
参考
• マイクロサービス
• マイクロサービスの終焉 | 開発手法・プロジェクト管理 | POSTD
http://postd.cc/the-end-of-microservices/
• ベンチャー企業のエンジニアが一人でアプリを開発しなければならない時に、
フレームワークやサービスの選定で悩んでいること→結論追記しました
https://qiita.com/osamu1203/items/8d6c548a6ef7f4178970
• スマホアプリの認証
• OAuth for Native Apps | GREE Engineers' Blog
http://labs.gree.jp/blog/2015/12/14831/
• 知っておきたい7つのID連携実装パターン - Yahoo! JAPAN Tech Blog
https://techblog.yahoo.co.jp/web/auth/id_federation_impl_patterns/
