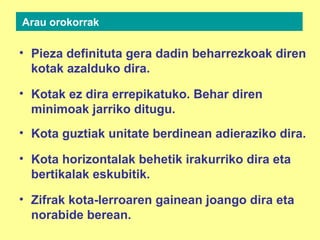

2. • Pieza definituta gera dadin beharrezkoak diren
kotak azalduko dira.
• Kotak ez dira errepikatuko. Behar diren
minimoak jarriko ditugu.
• Kota guztiak unitate berdinean adieraziko dira.
• Kota horizontalak behetik irakurriko dira eta
bertikalak eskubitik.
• Zifrak kota-lerroaren gainean joango dira eta
norabide berean.
Arau orokorrak

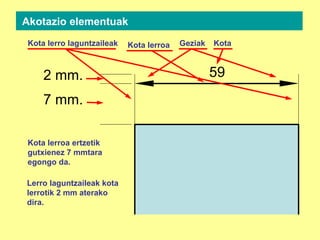

3. 2 mm.
7 mm.
59
Kota lerroa Geziak KotaKota lerro laguntzaileak
Akotazio elementuak
Kota lerroa ertzetik
gutxienez 7 mmtara
egongo da.
Lerro laguntzaileak kota
lerrotik 2 mm aterako
dira.
4. Ertzen akotazioa
Kota lerroek ezin dute ertzekin
koinziditu...
...ezta beraien jarraipen izan......ez eta ardatzekin ere

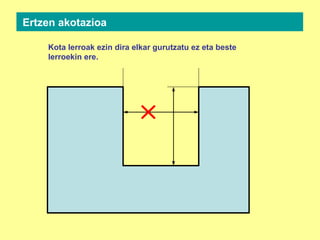

5. Kota lerroak ezin dira elkar gurutzatu ez eta beste
lerroekin ere.
Ertzen akotazioa

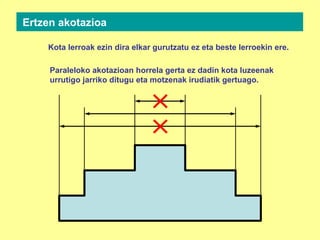

7. Ertzen akotazioa
Kota lerroak ezin dira elkar gurutzatu ez eta beste lerroekin ere.
Paraleloko akotazioan horrela gerta ez dadin kota luzeenak
urrutigo jarriko ditugu eta motzenak irudiatik gertuago.
8. 45 156 5035
Leku gutxikin geziak lerro
laguntzailetik kanpo jarriko
dira
Zifrak leku gutxi badu kanpoan
eskubian kokatuko dugu
...eta zifrak aterako dira erreferentzi
marra batera norabidea mantenduz.
Geziak ezin badira atera puntuarekin
ordezkatuko dira...
Ertzen akotazioa
9. 35

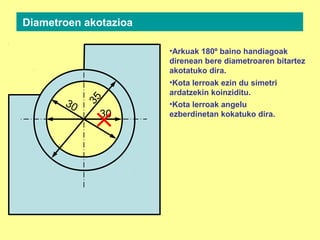

Diametroen akotazioa
30
30
•Kota lerroak ezin du simetri
ardatzekin koinziditu.
•Arkuak 180º baino handiagoak
direnean bere diametroaren bitartez
akotatuko dira.
•Kota lerroak angelu
ezberdinetan kokatuko dira.

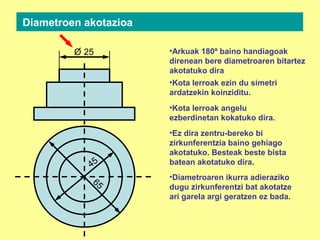

10. Diametroen akotazioa
•Kota lerroak ezin du simetri
ardatzekin koinziditu.
•Arkuak 180º baino handiagoak
direnean bere diametroaren bitartez
akotatuko dira
•Kota lerroak angelu
ezberdinetan kokatuko dira.
45
65
25O
•Ez dira zentru-bereko bi
zirkunferentzia baino gehiago
akotatuko. Besteak beste bista
batean akotatuko dira.
•Diametroaren ikurra adieraziko
dugu zirkunferentzi bat akotatze
ari garela argi geratzen ez bada.

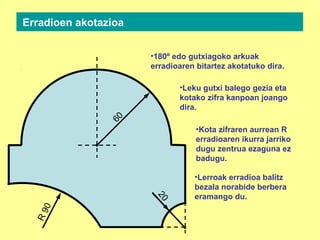

11. Erradioen akotazioa
•180º edo gutxiagoko arkuak
erradioaren bitartez akotatuko dira.
20
60
•Leku gutxi balego gezia eta
kotako zifra kanpoan joango
dira.
R90
•Kota zifraren aurrean R
erradioaren ikurra jarriko
dugu zentrua ezaguna ez
badugu.
•Lerroak erradioa balitz
bezala norabide berbera
eramango du.
Editor's Notes
Las líneas de acotación no deben coincidir con aristas y ejes ni ser continuación de aristas
Las líneas de acotación no se cruzan entre si ni con ninguna otra línea.

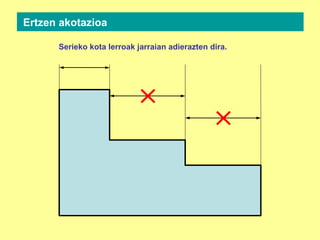

Las líneas de acotación en serie se colocan alineadas.
