nora flooring systems - Nora assortiment 2010_2011
- 1. 2010/2011 norament ® en noraplan® rubbervloerbedekkingen
- 2. nora® vloerbedekkingen – de optelsomvan ervaring, deskundigheid en uniek materiaal nora® heeft als wereldmarktleider al jarenlang een sterke invloed op de ontwikkeling van rubber vloerbedekkingen. Gerenommeerde architecten met een goede reputatie in de wereld laten zich al decennialang inspireren door nora® producten of werken samen met ons klantspecifieke oplossingen uit. 2

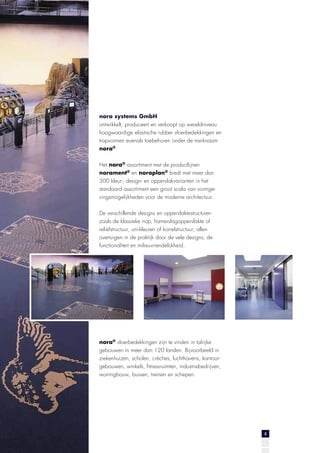

- 3. nora systems GmbH ontwikkelt,produceert en verkoopt op wereldniveau hoogwaardige elastische rubber vloerbedekkingen en trapvormen evenals toebehoren onder de merknaam nora®. Het nora® assortiment met de productlijnen norament® en noraplan® biedt met meer dan 300 kleur-, design- en oppervlakvarianten in het standaard assortiment een groot scala van vormgevingsmogelijkheden voor de moderne architectuur. De verschillende designs en oppervlaktestructuren zoals de klassieke nop, hamerslagoppervlakte of reliëfstructuur, uni-kleuren of korrelstructuur; allen overtuigen in de praktijk door de vele designs, de functionaliteit en milieuvriendelijkheid. nora® vloerbedekkingen zijn te vinden in talrijke gebouwen in meer dan 120 landen. Bijvoorbeeld in ziekenhuizen, scholen, crèches, luchthavens, kantoorgebouwen, winkels, fitnessruimten, industriebedrijven, woningbouw, bussen, treinen en schepen. 3

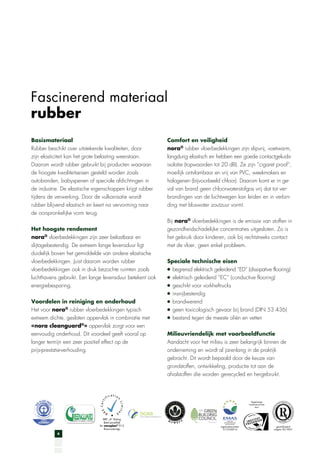

- 4. Fascinerend materiaal rubber Basismateriaal Rubber beschiktover uitstekende kwaliteiten, door zijn elasticiteit kan het grote belasting weerstaan. Daarom wordt rubber gebruikt bij producten waaraan de hoogste kwaliteitseisen gesteld worden zoals autobanden, babyspenen of speciale afdichtingen in de industrie. De elastische eigenschappen krijgt rubber tijdens de verwerking. Door de vulkanisatie wordt rubber blijvend elastisch en keert na vervorming naar de oorspronkelijke vorm terug. Het hoogste rendement nora® vloerbedekkingen zijn zeer belastbaar en slijtagebestendig. De extreem lange levensduur ligt duidelijk boven het gemiddelde van andere elastische vloerbedekkingen. Juist daarom worden rubber vloerbedekkingen ook in druk bezochte ruimten zoals luchthavens gebruikt. Een lange levensduur betekent ook energiebesparing. Comfort en veiligheid nora® rubber vloerbedekkingen zijn slipvrij, voetwarm, langdurig elastisch en hebben een goede contactgeluidsisolatie (topwaarden tot 20 dB). Ze zijn “cigaret proof“, moeilijk ontvlambaar en vrij van PVC, weekmakers en halogenen (bijvoorbeeld chloor). Daarom komt er in geval van brand geen chloorwaterstofgas vrij dat tot verbrandingen van de luchtwegen kan leiden en in verbinding met bluswater zoutzuur vormt. Bij nora® vloerbedekkingen is de emissie van stoffen in gezondheidschadelijke concentraties uitgesloten. Zo is het gebruik door kinderen, ook bij rechtstreeks contact met de vloer, geen enkel probleem. Speciale technische eisen begrensd elektrisch geleidend “ED“ (dissipative flooring) elektrisch geleidend “EC“ (conductive flooring) geschikt voor vorkheftrucks insnijbestendig Voordelen in reiniging en onderhoud Het voor nora® rubber vloerbedekkingen typisch brandwerend extreem dichte, gesloten oppervlak in combinatie met «nora cleanguard®» oppervlak zorgt voor een bestand tegen de meeste oliën en vetten eenvoudig onderhoud. Dit voordeel geeft vooral op langer termijn een zeer positief effect op de prijs-prestatie-verhouding. geen toxicologisch gevaar bij brand (DIN 53 436) Milieuvriendelijk met voorbeeldfunctie Aandacht voor het milieu is zeer belangrijk binnen de onderneming en wordt al jarenlang in de praktijk gebracht. Dit wordt bepaald door de keuze van grondstoffen, ontwikkeling, productie tot aan de afvalstoffen die worden gerecycled en hergebruikt. Regelmatige kwaliteitscontrole door BRE „A“ Rating (best possible) for noraplan® 913 floorcoverings 4 registratienummer: D-153-00016 gecertificeerd volgens ISO 9001

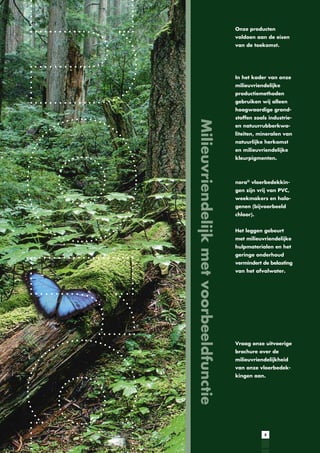

- 5. Onze producten voldoen aande eisen van de toekomst. In het kader van onze milieuvriendelijke productiemethoden gebruiken wij alleen hoogwaardige grond- Milieuvriendelijk met voorbeeldfunctie stoffen zoals industrieen natuurrubberkwaliteiten, mineralen van natuurlijke herkomst en milieuvriendelijke kleurpigmenten. nora® vloerbedekkingen zijn vrij van PVC, weekmakers en halogenen (bijvoorbeeld chloor). Het leggen gebeurt met milieuvriendelijke hulpmaterialen en het geringe onderhoud vermindert de belasting van het afvalwater. Vraag onze uitvoerige brochure over de milieuvriendelijkheid van onze vloerbedekkingen aan. 5

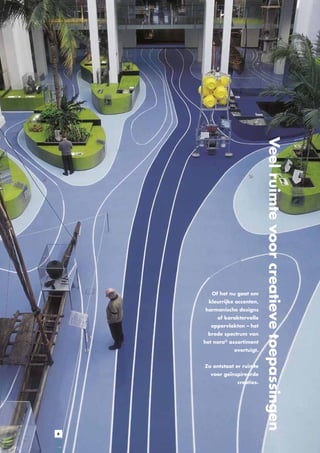

- 6. kleurrijke accenten, harmonische designs ofkaraktervolle oppervlakten – het brede spectrum van het nora® assortiment overtuigt. Zo ontstaat er ruimte voor geïnspireerde creaties. 6 Veel ruimte voor creatieve toepassingen Of het nu gaat om

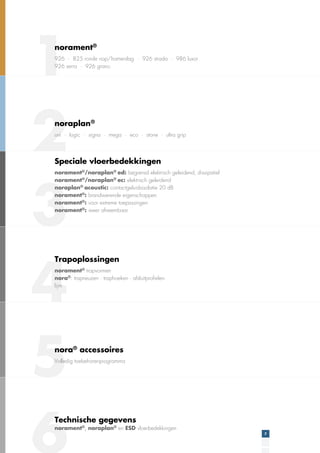

- 7. norament ® 1 2 3 4 5 6 norament® 926 ·825 ronde nop/hamerslag · 926 strada · 986 luxor 926 serra · 926 grano noraplan® noraplan® uni · logic · signa · mega · eco · stone · ultra grip Speciale vloerbedekkingen Speciale vloerbedekkingen norament®/noraplan® ed: begrensd elektrisch geleidend, dissipatief norament®/noraplan® ec: elektrisch geleidend noraplan® acoustic: contactgeluidsisolatie 20 dB norament®: brandwerende eigenschappen norament®: voor extreme toepassingen norament®: weer afneembaar Trapoplossingen Trapoplossingen norament® trapvormen nora®: trapneuzen · traphoeken · afsluitprofielen lijm Accessoires nora® accessoires Volledig toebehorenprogramma norament®, noraplan® en ESD vloerbedekkingen 7 Technische gegevens Technische gegevens

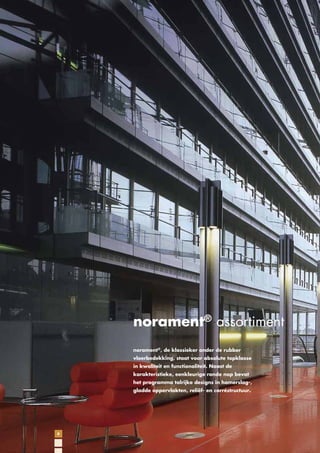

- 8. norament® assortiment norament®, deklassieker onder de rubber vloerbedekking, staat voor absolute topklasse in kwaliteit en functionaliteit. Naast de karakteristieke, eenkleurige ronde nop bevat het programma talrijke designs in hamerslag-, gladde oppervlakten, reliëf- en carréstructuur. 8
- 9.

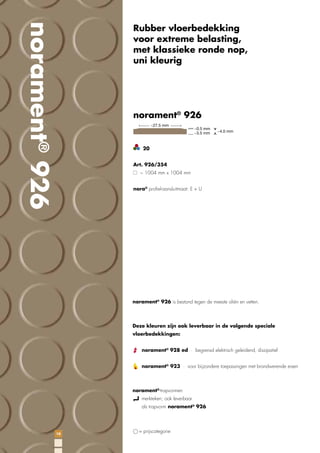

- 10. norament® 926 Rubber vloerbedekking voorextreme belasting, met klassieke ronde nop, uni kleurig norament® 926 20 Art. 926/354 ~ 1004 mm x 1004 mm nora® profiel-aansluitmaat: E + U norament® 926 is bestand tegen de meeste oliën en vetten. Deze kleuren zijn ook leverbaar in de volgende speciale vloerbedekkingen: norament® 928 ed · begrensd elektrisch geleidend, dissipatief norament® 923 · voor bijzondere toepassingen met brandwerende eisen norament®-trapvormen merkteken; ook leverbaar als trapvorm norament® 926 10 = prijscategorie

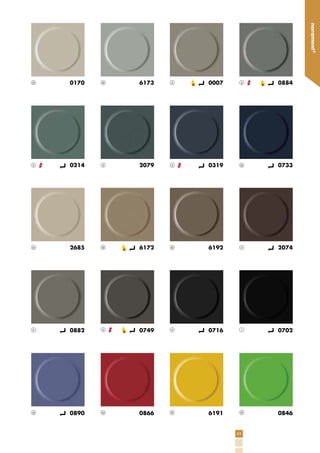

- 11.

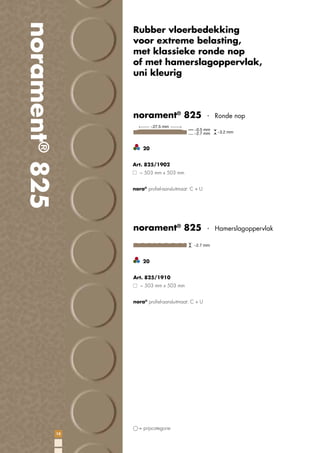

- 12. norament® 825 Rubber vloerbedekking voorextreme belasting, met klassieke ronde nop of met hamerslagoppervlak, uni kleurig norament® 825 · Ronde nop 20 Art. 825/1902 ~ 503 mm x 503 mm nora® profiel-aansluitmaat: C + U norament® 825 · 20 Art. 825/1910 ~ 503 mm x 503 mm nora® profiel-aansluitmaat: C + U = prijscategorie 12 Hamerslagoppervlak
- 13.

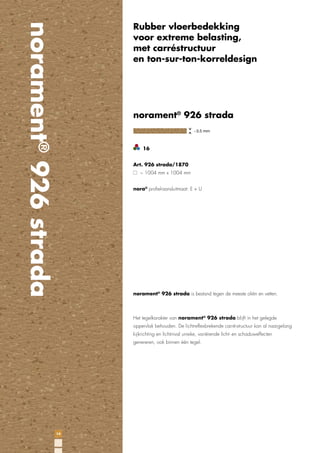

- 14. norament® 926 strada Rubbervloerbedekking voor extreme belasting, met carréstructuur en ton-sur-ton-korreldesign norament® 926 strada 16 Art. 926 strada/1870 ~ 1004 mm x 1004 mm nora® profiel-aansluitmaat: E + U norament® 926 strada is bestand tegen de meeste oliën en vetten. Het tegelkarakter van norament® 926 strada blijft in het gelegde oppervlak behouden. De lichtreflexbrekende carré-structuur kan al naargelang kijkrichting en lichtinval unieke, variërende licht- en schaduweffecten genereren, ook binnen één tegel. 14
- 15.

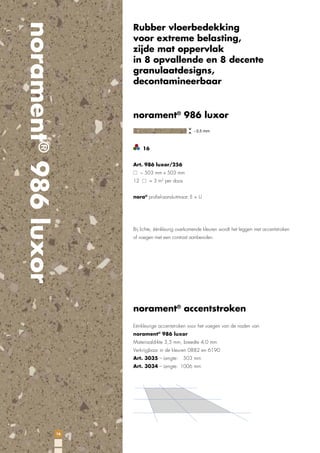

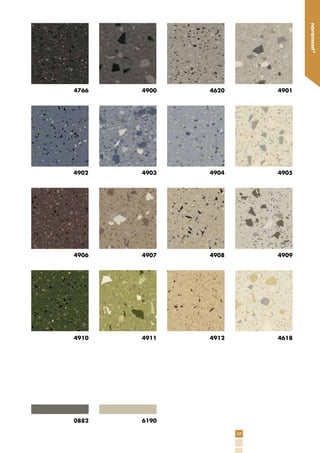

- 16. norament® 986 luxor Rubbervloerbedekking voor extreme belasting, zijde mat oppervlak in 8 opvallende en 8 decente granulaatdesigns, decontamineerbaar norament® 986 luxor 16 Art. 986 luxor/256 ~ 503 mm x 503 mm 12 = 3 m2 per doos nora® profiel-aansluitmaat: E + U Bij lichte, éénkleurig overkomende kleuren wordt het leggen met accentstroken of voegen met een contrast aanbevolen. norament® accentstroken Eénkleurige accentstroken voor het voegen van de naden van norament® 986 luxor Materiaaldikte 3,5 mm, breedte 4,0 mm Verkrijgbaar in de kleuren 0882 en 6190 Art. 3035 – Lengte: 503 mm Art. 3034 – Lengte: 1006 mm 16
- 17.
- 18. norament® 926 serra Rubbervloerbedekking voor extreme belasting, met een reliëfstructuur en fijn korreldesign norament® 926 serra 20 Art. 926 serra/3016 ~ 1004 mm x 502 mm nora® profiel-aansluitmaat: E + U norament® 926 serra is bestand tegen de meeste oliën en vetten. Uit norament® 926 serra tegels met de standaardmaat van 1004 mm x 502 mm kunnen voor individuele legcombinaties kleinere formaten op maat worden gesneden zonder minimale bestelhoeveelheid. Op wens leveren wij de tegels met afgeschuinde randen zonder minimale bestelhoeveelheid, zodat het tegelkarakter in het gelegde vlak sterker uitkomt. 18
- 19.

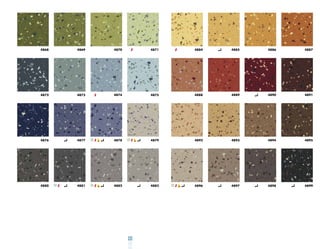

- 20. norament® 926 grano Rubbervloerbedekking voor extreme belasting, met hamerslagoppervlak en strooi-design norament® 926 grano 32 Art. 926 grano/1880 ~ 1004 mm x 1004 mm nora® profiel-aansluitmaat: E + U norament® 926 grano · Voor verhoogde vloeren 5 Art. 926 grano/1911 ~ 610 mm x 610 mm voor rastermaat 600 mm x 600 mm norament® 926 grano is bestand tegen de meeste oliën en vetten. Deze kleuren zijn ook leverbaar in de volgende speciale vloerbedekkingen: norament® 928 grano ed · begrensd elektrisch geleidend, dissipatief norament® 923 grano · voor bijzondere toepassingen met brandwerende eisen norament®-trapvormen merkteken; ook leverbaar als trapvorm norament® 926 grano. 20
- 21.

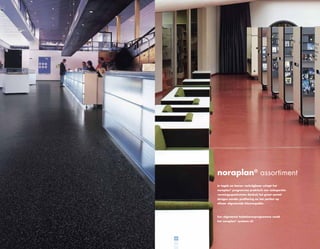

- 22. noraplan® assortiment In tegelsen banen verkrijgbaar schept het noraplan® programma praktisch een onbeperkte vormingsspeelruimte dankzij het groot aantal designs zonder profilering en het perfect op elkaar afgestemde kleurenpallet. Een afgestemd toebehorenprogramma rondt het noraplan® systeem af. 22

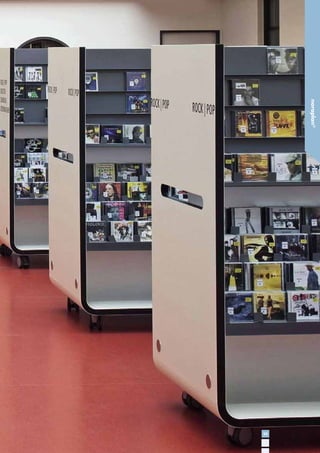

- 23.
- 24. noraplan® uni Rubber vloerbedekking unikleurig noraplan® uni ~2.0 mm 20 Art. 1461 ~ 1.22 m x 12.0 m Art. 2461 ~ 610 mm x 610 mm 15 = 5.58 m2 per doos nora® profiel-aansluitmaat: A + U Voor nog eens 18 kleuren uit actuele trendwerelden zie www.nora.com Afhankelijk van het toepassingsbereik kunnen eenkleurige vloerbedekkingdesigns door de betere zichtbaarheid van vervuilingen tot meer reinigingswerk leiden dan designs met patronen. 24

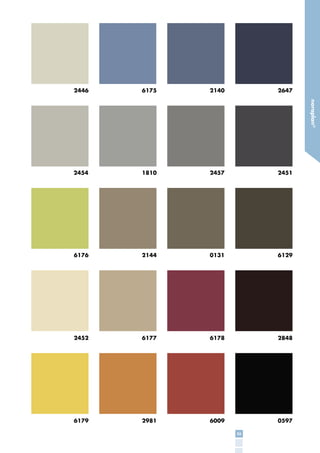

- 25.

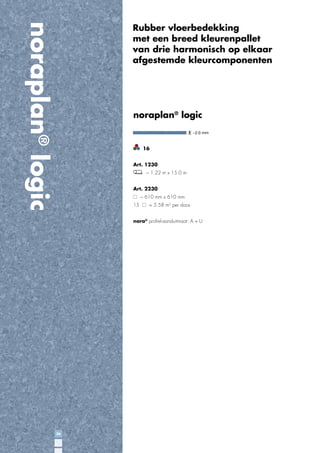

- 26. noraplan® logic Rubber vloerbedekking meteen breed kleurenpallet van drie harmonisch op elkaar afgestemde kleurcomponenten noraplan® logic ~2.0 mm 16 Art. 1230 ~ 1.22 m x 15.0 m Art. 2230 ~ 610 mm x 610 mm 15 = 5.58 m2 per doos nora® profiel-aansluitmaat: A + U 26
- 27.

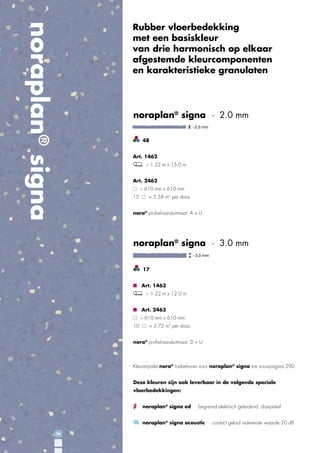

- 28. noraplan® signa Rubber vloerbedekking meteen basiskleur van drie harmonisch op elkaar afgestemde kleurcomponenten en karakteristieke granulaten noraplan® signa · 2.0 mm 48 Art. 1462 ~ 1.22 m x 15.0 m Art. 2462 ~ 610 mm x 610 mm 15 = 5.58 m2 per doos nora® profiel-aansluitmaat: A + U noraplan® signa · 3.0 mm 17 Art. 1463 ~ 1.22 m x 12.0 m Art. 2463 ~ 610 mm x 610 mm 10 = 3.72 m2 per doos nora® profiel-aansluitmaat: D + U Kleurenpalet nora® toebehoren voor noraplan® signa zie vouwpagina 29D Deze kleuren zijn ook leverbaar in de volgende speciale vloerbedekkingen: noraplan® signa ed · begrensd elektrisch geleidend, dissipatief noraplan® signa acoustic · contact geluid isolerende waarde 20 dB 28
- 29.

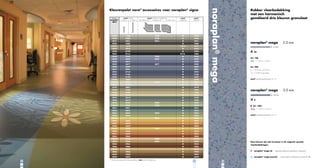

- 30. Kleuren nora® plinten noraplan® S1023 U S 1024 U signa nora® plinten en hoekplinten SA 7002 A/D S 3003 A/D SI 7001 A/D nora® voegpasta nora® lasdraad 2780 1150* 2780 2780 2930 2930 2930 2930 2931 2931 2931 2931 2932 2380 2781 1579* 2933 2933 2934 0749* 2935 0716 2936 2936 2936 2936 2937 2937 2937 2937 2938 4877* 2939 4877 2940 2099 2099 2941 2941 2941 2942 0716* 2942 2943 2106 2106 2787 6192* 2787 2784 2302* 2784 2944 2944 2945 2944* 4881* 2779 2785 2786* 2785 2786 2786 2786 2946 2944* 2946 2947 0214* 2102 2948 0214* 2948 2949 2949 2949 2949 2950 2950 2950 2950 2951 2951 2951 2952 4873 2952 2953 2953 2954 2954 Rubber vloerbedekking met een harmonisch gemêleerd drie kleuren granulaat 2945 2779 noraplan® mega Kleurenpalet nora® accessoires voor noraplan® signa 2955 2380 1579 2781 2933 2934 0716 2306 2938 4877 2944 2953 2939 2944 noraplan® mega · 2.0 mm 20 Art. 106 ~ 1.22 m x 15.0 m Art. 206 ~ 610 mm x 610 mm 15 = 5.58 m2 per doos nora® profiel-aansluitmaat: A + U noraplan® mega · 3.0 mm 8 Art. 1081 ~ 1.22 m x 12.0 m 2953 nora® profiel-aansluitmaat: D + U 2954 2955 2955 2956 2635* 2957 2958 2635* 2958 2959 2398 2960 2636 2636 2961 2635 2635 2962 2962 2963 2963 2963 2633 2964 2964 2964 2384 Deze kleuren zijn ook leverbaar in de volgende speciale 2965 2965 2965 2966 2966 2966 vloerbedekkingen: 2967 2967 2632 2968 2968 2968 2969 2968* 2969 2970 29C 4885 2957 2956 2970 2970 2398 2398 2962 * Niet precies passend bij de grondkleur, nora advies Empfehlung 29D noraplan® mega ed · begrensd elektrisch geleidend, dissipatief noraplan® mega acoustic · contact geluid isolerende waarde 20 dB 30
- 31.
- 32. noraplan® eco Rubber vloerbedekking meteen rustig ton-sur-ton granulaatdesign noraplan® eco 16 Art. 1490 ~ 1.22 m x 15.0 m Art. 2490 ~ 610 mm x 610 mm 15 = 5.58 m2 per doos nora® profiel-aansluitmaat: A + U 32

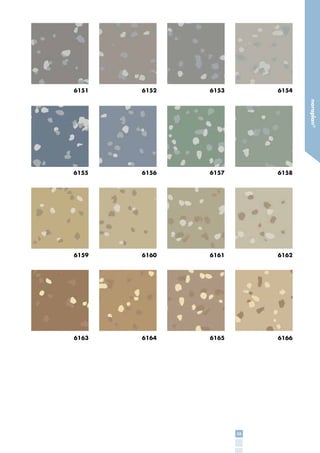

- 33.

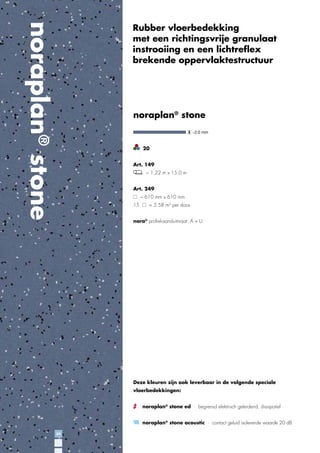

- 34. noraplan® stone Rubber vloerbedekking meteen richtingsvrije granulaat instrooiing en een lichtreflex brekende oppervlaktestructuur noraplan® stone 20 Art. 149 ~ 1.22 m x 15.0 m Art. 249 ~ 610 mm x 610 mm 15 = 5.58 m2 per doos nora® profiel-aansluitmaat: A + U Deze kleuren zijn ook leverbaar in de volgende speciale vloerbedekkingen: noraplan® stone ed · begrensd elektrisch geleidend, dissipatief noraplan® stone acoustic · contact geluid isolerende waarde 20 dB 34
- 35.

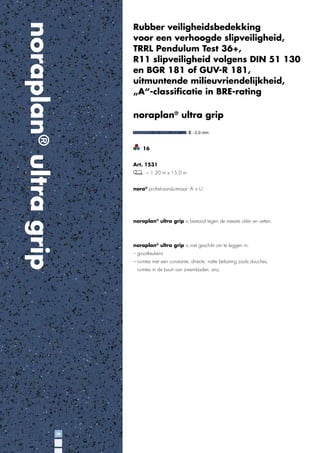

- 36. noraplan® ultra grip Rubberveiligheidsbedekking voor een verhoogde slipveiligheid, TRRL Pendulum Test 36+, R11 slipveiligheid volgens DIN 51 130 en BGR 181 of GUV-R 181, uitmuntende milieuvriendelijkheid, „A“-classificatie in BRE-rating noraplan® ultra grip 16 Art. 1531 ~ 1.20 m x 15.0 m nora® profiel-aansluitmaat: A + U noraplan® ultra grip is bestand tegen de meeste oliën en vetten. noraplan® ultra grip is niet geschikt om te leggen in: – grootkeukens – ruimtes met een constante, directe, natte belasting zoals douches, ruimtes in de buurt van zwembaden, enz. 36
- 37.

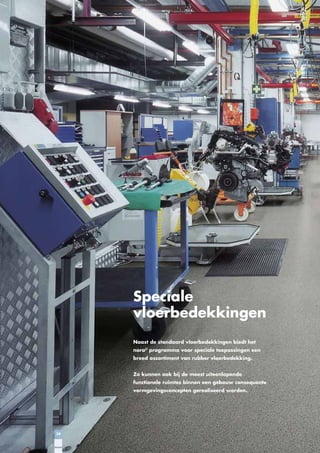

- 38. Speciale vloerbedekkingen Naast de standaardvloerbedekkingen biedt het nora® programma voor speciale toepassingen een breed assortiment van rubber vloerbedekking. Zo kunnen ook bij de meest uiteenlopende functionele ruimtes binnen een gebouw consequente vormgevingsconcepten gerealiseerd worden. 38

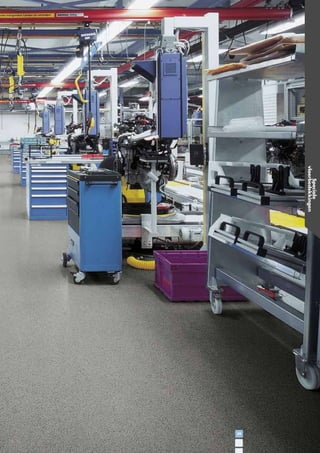

- 39.

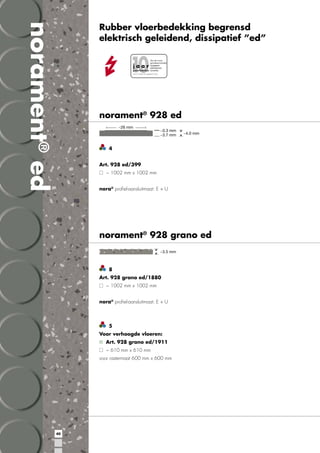

- 40. norament® ed Rubber vloerbedekkingbegrensd elektrisch geleidend, dissipatief ”ed” Voor de in onze garantievoorwaarden* j a a r aangegeven elektrostatische garantietermijn kenmerken. *aan te vragen op aangegeven adres norament® 928 ed 4 Art. 928 ed/399 ~ 1002 mm x 1002 mm nora® profiel-aansluitmaat: E + U norament® 928 grano ed 8 Art. 928 grano ed/1880 ~ 1002 mm x 1002 mm nora® profiel-aansluitmaat: E + U 5 Voor verhoogde vloeren: Art. 928 grano ed/1911 ~ 610 mm x 610 mm voor rastermaat 600 mm x 600 mm 40

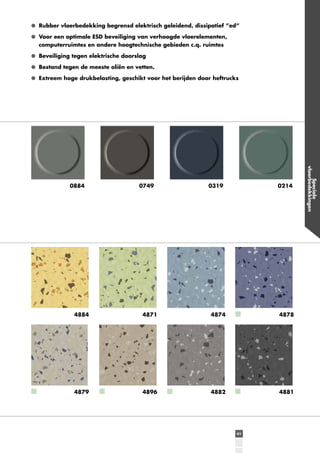

- 41. Rubber vloerbedekking begrensdelektrisch geleidend, dissipatief ”ed” Voor een optimale ESD beveiliging van verhoogde vloerelementen, computerruimtes en andere hoogtechnische gebieden c.q. ruimtes Beveiliging tegen elektrische doorslag Bestand tegen de meeste oliën en vetten. Extreem hoge drukbelasting, geschikt voor het berijden door heftrucks 0749 0319 0214 4884 4871 4874 4878 4879 4896 4882 4881 41 Speciale vloerbedekkingen 0884
- 42. noraplan® ed noraplan® ed Rubbervloerbedekking begrensd elektrisch geleidend, dissipatief ”ed” Voor de in onze garantievoorwaarden* j a a r aangegeven elektrostatische garantietermijn kenmerken. *aan te vragen op aangegeven adres noraplan® signa ed · 2.0 mm 14 Art. 1390* ~ 1.22 m x 15.0 m Art. 2390* ~ 610 mm x 610 mm 15 = 5.58 m2 per doos nora® profiel-aansluitmaat: A + U noraplan® signa ed · 3.0 mm 14 Art. 1523* ~ 1.22 m x 12.0 m nora® profiel-aansluitmaat: D + U * Geringe verschillen in de chipverdeling zijn mogelijk. Gelieve indien nodig een individuele kleurstaal aan te vragen. 42

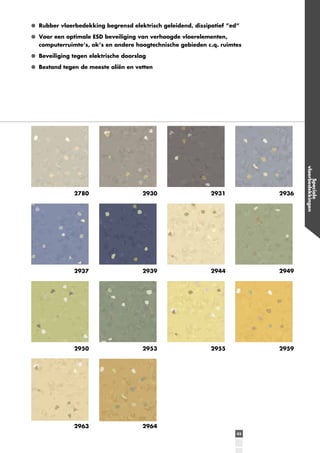

- 43. Rubber vloerbedekking begrensdelektrisch geleidend, dissipatief ”ed” Voor een optimale ESD beveiliging van verhoogde vloerelementen, computerruimte’s, ok’s en andere hoogtechnische gebieden c.q. ruimtes Beveiliging tegen elektrische doorslag Bestand tegen de meeste oliën en vetten 2930 2931 2936 2937 2939 2944 2949 2950 2953 2955 2959 2963 2964 43 Speciale vloerbedekkingen 2780
- 44. noraplan® ed Rubber vloerbedekkingbegrensd elektrisch geleidend, dissipatief ”ed” Voor de in onze garantievoorwaarden* j a a r aangegeven elektrostatische garantietermijn kenmerken. *aan te vragen op aangegeven adres noraplan® stone ed 6 Art. 129 ~ 1.22 m x 15.0 m Art. 229 ~ 610 mm x 610 mm 15 = 5.58 m2 per doos nora® profiel-aansluitmaat: A + U 44
- 45. Rubber vloerbedekking begrensdelektrisch geleidend, dissipatief ”ed” Voor een optimale ESD beveiliging van verhoogde vloerelementen, computerruimte’s, ok’s en andere hoogtechnische gebieden c.q. ruimtes Beveiliging tegen elektrische doorslag Bestand tegen de meeste oliën en vetten 1279 2372 1150 2099 Speciale vloerbedekkingen 1146 1385 45
- 46. noraplan® ed Rubber vloerbedekkingbegrensd elektrisch geleidend, dissipatief ”ed” Voor de in onze garantievoorwaarden* j a a r aangegeven elektrostatische garantietermijn kenmerken. *aan te vragen op aangegeven adres noraplan® mega ed · 2.0 mm 8 Art. 100 ~ 1.22 m x 15.0 m Art. 200 ~ 610 mm x 610 mm = 5.58 m2 per doos 15 nora® profiel-aansluitmaat: A + U 2 Art. 2074 ~ 610 mm x 610 mm = 5.58 m2 per doos 15 nora® profiel-aansluitmaat: A + U N.b. Ten aanzien van de kleuren 1872 en 1873 wordt geadviseerd deze alleen toe te passen in schone ruimtes. noraplan® mega ed · 3.0 mm 8 Art. 1233 ~ 1.22 m x 12.0 m nora® profiel-aansluitmaat: D + U 46
- 47. Rubber vloerbedekking begrensdelektrisch geleidend, dissipatief ”ed” Voor een optimale ESD beveiliging van verhoogde vloerelementen, computerruimte’s, ok’s en andere hoogtechnische gebieden c.q. ruimtes Beveiliging tegen elektrische doorslag Bestand tegen de meeste oliën en vetten 1578 2891 2670 1581 6168 1579 2665 1872 1873 47 Speciale vloerbedekkingen 1585

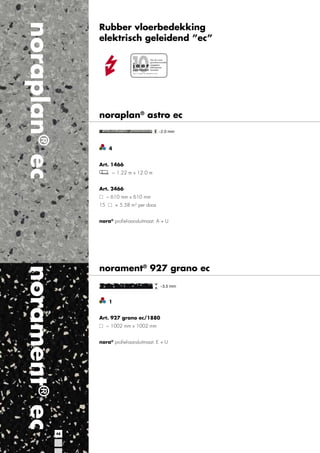

- 48. noraplan® ec Rubber vloerbedekking elektrischgeleidend ”ec” Voor de in onze garantievoorwaarden* j a a r aangegeven elektrostatische garantietermijn kenmerken. *aan te vragen op aangegeven adres noraplan® astro ec ~2.0 mm 4 Art. 1466 ~ 1.22 m x 12.0 m Art. 2466 ~ 610 mm x 610 mm = 5.58 m2 per doos 15 nora® profiel-aansluitmaat: A + U norament® ec norament® 927 grano ec 1 Art. 927 grano ec/1880 ~ 1002 mm x 1002 mm nora® profiel-aansluitmaat: E + U 48

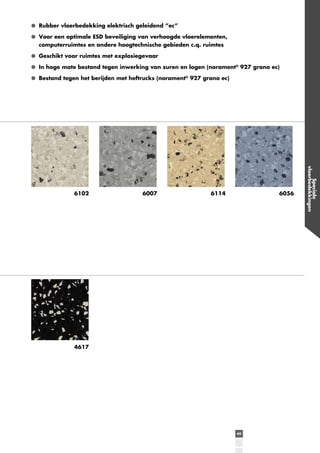

- 49. Rubber vloerbedekking elektrischgeleidend ”ec” Voor een optimale ESD beveiliging van verhoogde vloerelementen, computerruimtes en andere hoogtechnische gebieden c.q. ruimtes Geschikt voor ruimtes met explosiegevaar In hoge mate bestand tegen inwerking van zuren en logen (norament® 927 grano ec) Bestand tegen het berijden met heftrucks (norament® 927 grano ec) 6007 6114 6056 4617 49 Speciale vloerbedekkingen 6102

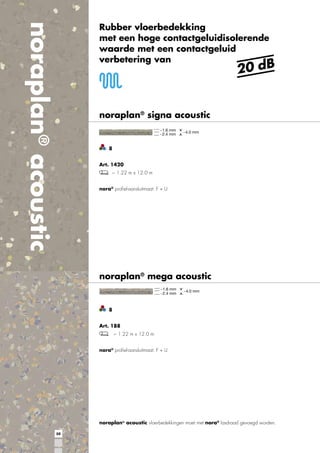

- 50. noraplan® acoustic Rubber vloerbedekking meteen hoge contactgeluidisolerende waarde met een contactgeluid verbetering van 20 dB noraplan® signa acoustic 8 Art. 1420 ~ 1.22 m x 12.0 m nora® profiel-aansluitmaat: F + U noraplan® mega acoustic 8 Art. 188 ~ 1.22 m x 12.0 m nora® profiel-aansluitmaat: F + U noraplan® acoustic vloerbedekkingen moet met nora® lasdraad gevoegd worden. 50
- 51.

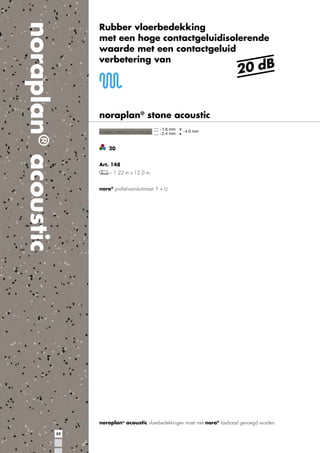

- 52. noraplan® acoustic Rubber vloerbedekking meteen hoge contactgeluidisolerende waarde met een contactgeluid verbetering van 20 dB noraplan® stone acoustic 20 Art. 148 ~ 1.22 m x 12.0 m nora® profiel-aansluitmaat: F + U noraplan® acoustic vloerbedekkingen moet met nora® lasdraad gevoegd worden. 52
- 53.

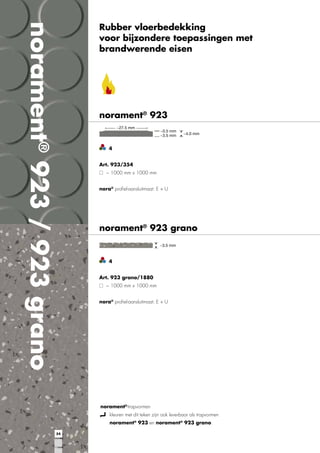

- 54. norament® 923 /923 grano Rubber vloerbedekking voor bijzondere toepassingen met brandwerende eisen norament® 923 4 Art. 923/354 ~ 1000 mm x 1000 mm nora® profiel-aansluitmaat: E + U norament® 923 grano 4 Art. 923 grano/1880 ~ 1000 mm x 1000 mm nora® profiel-aansluitmaat: E + U norament®-trapvormen kleuren met dit teken zijn ook leverbaar als trapvormen norament® 923 en norament® 923 grano. 54
- 55. Rubber vloerbedekking voorbijzondere toepassingen met brandwerende eisen Toxicologisch ongevaarlijk bij brand Uiterst bestand tegen UV-straling 4896 0884 4882 0007 6172 4879 4878 55 Speciale vloerbedekkingen 0749

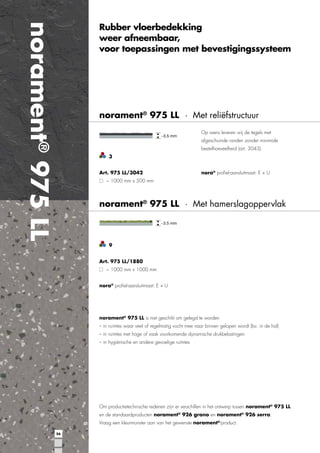

- 56. norament® 975 LL Rubbervloerbedekking weer afneembaar, voor toepassingen met bevestigingssysteem norament® 975 LL · Met reliëfstructuur Op wens leveren wij de tegels met afgeschuinde randen zonder minimale bestelhoeveelheid (art. 3043). 3 Art. 975 LL/3042 nora® profiel-aansluitmaat: E + U ~ 1000 mm x 500 mm norament® 975 LL · Met hamerslagoppervlak 9 Art. 975 LL/1880 ~ 1000 mm x 1000 mm nora® profiel-aansluitmaat: E + U norament® 975 LL is niet geschikt om gelegd te worden – in ruimtes waar veel of regelmatig vocht mee naar binnen gelopen wordt (bv. in de hal) – in ruimtes met hoge of vaak voorkomende dynamische drukbelastingen – in hygiënische en andere gevoelige ruimtes Om productietechnische redenen zijn er verschillen in het ontwerp tussen norament® 975 LL en de standaardproducten norament® 926 grano en norament® 926 serra. Vraag een kleurmonster aan van het gewenste norament®-product. 56

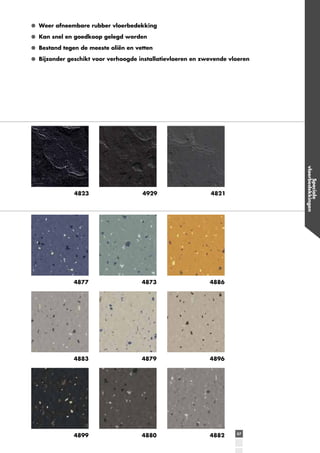

- 57. Weer afneembare rubbervloerbedekking Kan snel en goedkoop gelegd worden Bestand tegen de meeste oliën en vetten Bijzonder geschikt voor verhoogde installatievloeren en zwevende vloeren 4929 4821 4877 4873 4886 4883 4879 4896 4899 4880 4882 Speciale vloerbedekkingen 4823 57

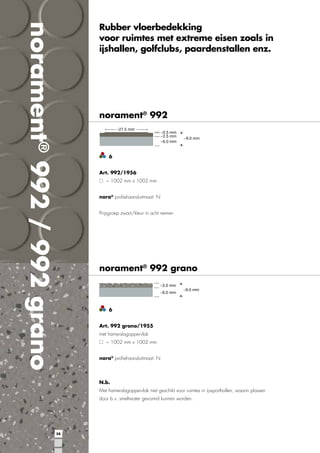

- 58. norament® 992 /992 grano Rubber vloerbedekking voor ruimtes met extreme eisen zoals in ijshallen, golfclubs, paardenstallen enz. norament® 992 6 Art. 992/1956 ~ 1002 mm x 1002 mm nora® profiel-aansluitmaat: N Prijsgroep zwart/kleur in acht nemen norament® 992 grano 6 Art. 992 grano/1955 met hamerslagoppervlak ~ 1002 mm x 1002 mm nora® profiel-aansluitmaat: N N.b. Met hamerslagoppervlak niet geschikt voor ruimtes in ijssporthallen, waarin plassen door b.v. smeltwater gevormd kunnen worden. 58
- 59.

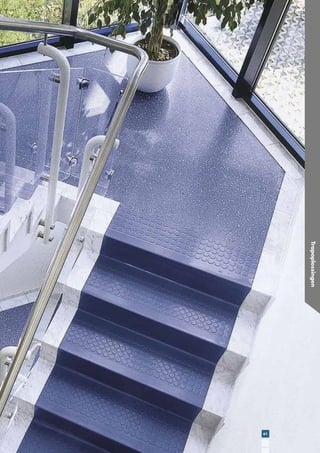

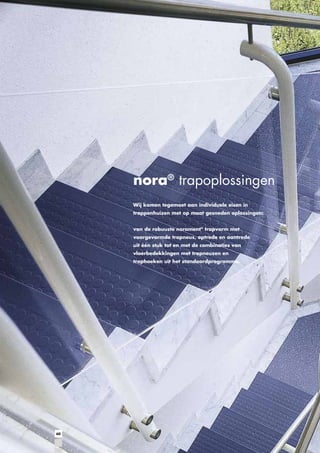

- 60. nora® trapoplossingen Wij komentegemoet aan individuele eisen in trappenhuizen met op maat gesneden oplossingen: van de robuuste norament® trapvorm met voorgevormde trapneus, optrede en aantrede uit één stuk tot en met de combinaties van vloerbedekkingen met trapneuzen en traphoeken uit het standaardprogramma. 60
- 61.

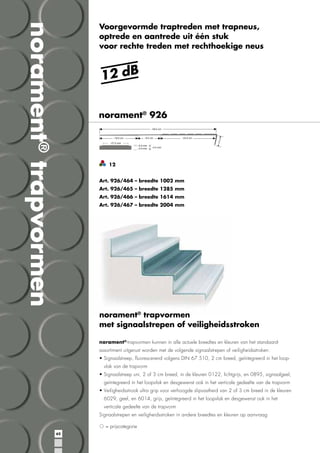

- 62. norament® trapvormen Voorgevormde traptredenmet trapneus, optrede en aantrede uit één stuk voor rechte treden met rechthoekige neus 12 dB norament® 926 12 Art. 926/464 – breedte 1002 mm Art. 926/465 – breedte 1285 mm Art. 926/466 – breedte 1614 mm Art. 926/467 – breedte 2004 mm norament® trapvormen met signaalstrepen of veiligheidsstroken norament®-trapvormen kunnen in alle actuele breedtes en kleuren van het standaardassortiment uitgerust worden met de volgende signaalstrepen of veiligheidsstroken: vlak van de trapvorm verticale gedeelte van de trapvorm = prijscategorie 62

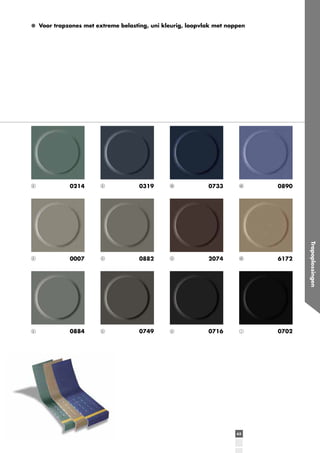

- 63. Voor trapzones metextreme belasting, uni kleurig, loopvlak met noppen 0214 II 0319 III 0733 III 0890 II 0007 II 0882 II 2074 III 6172 II 0884 II 0749 II 0716 I 0702 63 Trapoplossingen II

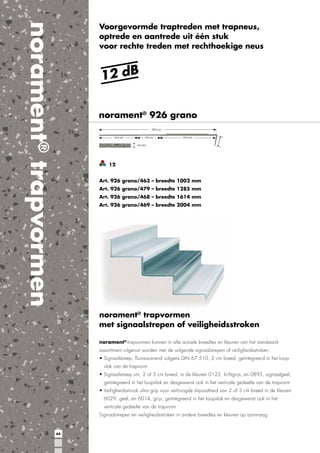

- 64. norament® trapvormen Voorgevormde traptredenmet trapneus, optrede en aantrede uit één stuk voor rechte treden met rechthoekige neus 12 dB norament® 926 grano 12 Art. 926 grano/463 – breedte 1002 mm Art. 926 grano/479 – breedte 1285 mm Art. 926 grano/468 – breedte 1614 mm Art. 926 grano/469 – breedte 2004 mm norament® trapvormen met signaalstrepen of veiligheidsstroken norament®-trapvormen kunnen in alle actuele breedtes en kleuren van het standaardassortiment uitgerust worden met de volgende signaalstrepen of veiligheidsstroken: vlak van de trapvorm verticale gedeelte van de trapvorm 64
- 65. Voor trapzones metextreme belasting, met strooidesign, loopvlak met hamerslagoppervlak 4877 4878 4879 4890 4898 4897 4896 4899 4881 4882 4883 65 Trapoplossingen 4885
- 66. norament® trapvormen Voor trapzonesmet extreme belasting norament® 923 Uni kleurig, loopvlak met noppen 4 Art. 923/465 – breedte 1285 mm norament® 923 grano Strooidesign, loopvlak met hamerslagoppervlak 4 Art. 923 grano/479 – breedte 1285 mm 66

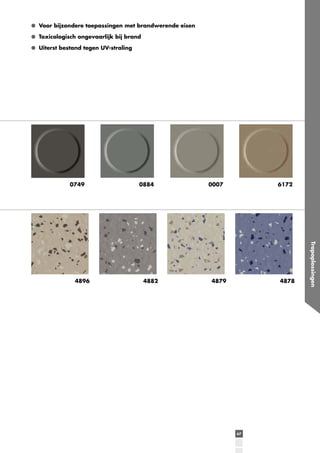

- 67. Voor bijzondere toepassingenmet brandwerende eisen Toxicologisch ongevaarlijk bij brand Uiterst bestand tegen UV-straling 0749 4882 0007 6172 4879 4878 67 Trapoplossingen 4896 0884
- 68. nora® trappenaccessoires nora® trappenaccessoires Opnorament® en noraplan® vloerbedekkingen afgestemde rubbertoebehoren. Ook in combinatie met andere bedekkingen inzetbaar. nora® profielen zijn slag- en nora® trapneuzen Met aansluitlip voor snel en eenvoudig verwerken op alle soorten trappen. nora® traphoeken trappen aan muur- en trapleuningen. Leveringseenheid: per stuk nora® plint en afsluitprofiel 68

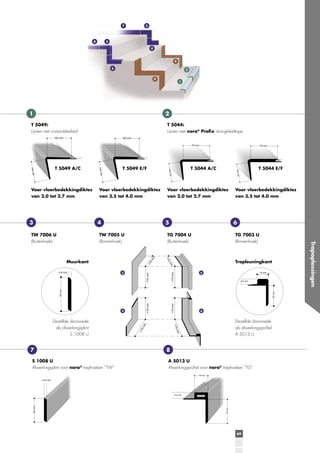

- 69. 7 8 3 5 4 9 6 2 9 1 1 2 T 5049: Lijmen metcontactkleefstof T 5044: Lijmen met nora® Profix droogkleeftape T 5049 A/C Voor vloerbedekkingdiktes van 2.0 tot 2.7 mm 3 T 5049 E/F T 5044 A/C Voor vloerbedekkingdiktes van 3.5 tot 4.0 mm 4 5 TG 7003 U (Binnenhoek) mm 70 Trapleuningkant ~170 mm ~170 mm ~170 mm 5 ~18 mm ~8.2 mm ~33 mm ~50 mm ~170 mm mm ~1 70 3 ~1 ~4.8 mm 6 TG 7004 U (Buitenhoek) Muurkant Voor vloerbedekkingdiktes van 3.5 tot 4.0 mm m 0m ~17 ~1 70 mm 4 als afwerkingsplint 7 S 1008 U Afwerkingsplint voor nora® traphoeken ”TW” Trapoplossingen TW 7005 U (Binnenhoek) TW 7006 U (Buitenhoek) Voor vloerbedekkingdiktes van 2.0 tot 2.7 mm T 5044 E/F 6 als afwerkingsprofiel 8 A 5013 U Afwerkingsprofiel voor nora® traphoeken ”TG” 69

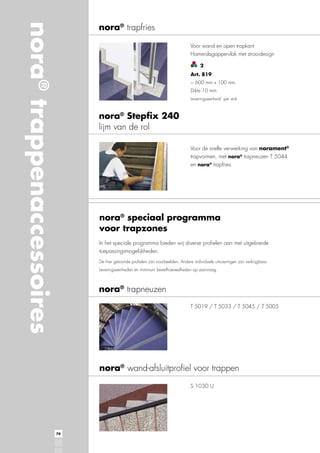

- 70. nora® trappenaccessoires nora® trapfries Hamerslagoppervlakmet strooidesign 2 Art. 819 Leveringseenheid: per stuk nora® Stepfix 240 lijm van de rol norament® nora® en nora® trapfries. nora® speciaal programma voor trapzones toepassingsmogelijkheden. Leveringseenheden en minimum bestelhoeveelheden op aanvraag. nora® trapneuzen nora® wand-afsluitprofiel voor trappen 70

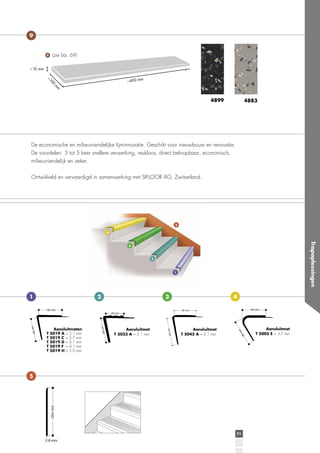

- 71. 9 9 ~10 mm ~1 00 ~ 600mm m m 4899 4883 milieuvriendelijk en zeker. 5 4 Trapoplossingen 3 2 1 1 2 3 4 ~50 mm ~50 mm m Aansluitmaten 5019 A = 5019 C 5019 D mm 5019 F m 5019 H Aansluitmat T 5033 A Aansluitmat T 5045 A m 0m ~5 T T T T T ~36 m m ~45 m ~26 mm 5 71 Aansluitmat T 5005 E

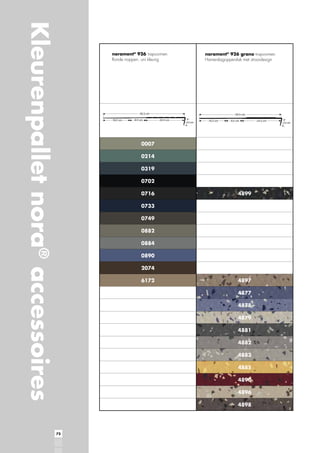

- 72. Kleurenpallet nora® accessoires norament®926 trapvormen norament® 926 grano trapvormen Hamerslagoppervlak met strooidesign 0007 0214 0319 0702 0716 4899 0733 0749 0882 0884 0890 2074 6172 4897 4877 4878 4879 4881 4882 4883 4885 4890 4896 4898 72
- 73. Kleuren nora® trapneuzen nora® traphoeken nora® plint nora® afsluitprofiel ~170mm ~1 ~8.2 0007 0214 0319 0702 0716 0733 0749 0882 Trapoplossingen 0884 0890 2074 4897 4877 4878 1150 4881 1146 2930 4885 4890 4896 4898 73

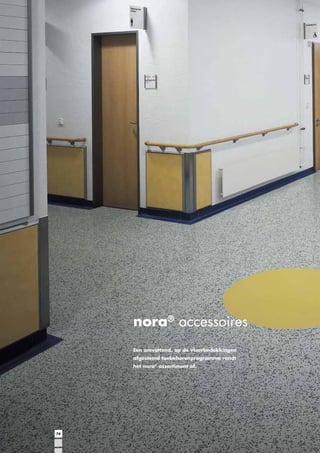

- 74. nora® accessoires Een omvattend,op de vloerbedekkingen afgestemd toebehorenprogramma rondt het nora® assortiment af. 74
- 75.
- 76. nora® accessoires nora® accessoires Opnorament® en noraplan® vloerbedekkingen afgestemde rubbertoebehoren geen weekmakers en zijn duurzaam functioneel. nora® plint en hoekplinten hoge eisen aan de hygiëne. Leveringseenheden: SA 7002 en SI 7001: per stuk S 3003 nora® plinten muurprofiel bij verhoogde vloeren. Afwerkingsplint voor nora® traphoeken “TW”. nora® profielen nora® hulpprofiel (plinten) en wand voor noraplan® nora® rand- en hoekbeschermingsprofiel 76 transportmiddelen.

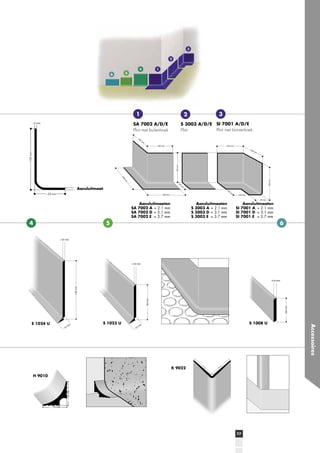

- 77. 3 2 4 6 1 5 1 SA 7002 A/D/E Plintmet buitenhoek 3 2 S 3003 A/D/E Plint SI 7001 A/D/E Plint met binnenhoek Aansluitmaat Aansluitmaaten SA 7002 A = 2.1 mm SA 7002 D = 3.1 mm SA 7002 E = 3.7 mm 4 Aansluitmaaten SI 7001 A = 2.1 mm SI 7001 D = 3.1 mm SI 7001 E = 3.7 mm 5 6 S 1008 U S 1023 U K 9022 H 9010 77 Accessoires S 1024 U Aansluitmaaten S 3003 A = 2.1 mm S 3003 D = 3.1 mm S 3003 E = 3.7 mm

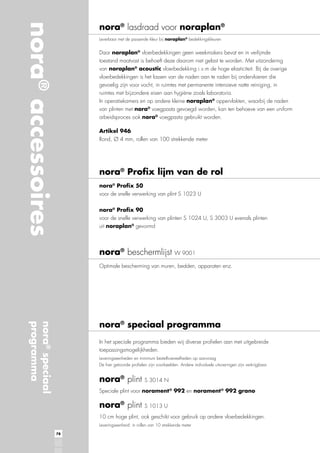

- 78. nora® accessoires nora® lasdraadvoor noraplan® Leverbaar met de passende kleur bij noraplan® bedekkingskleuren noraplan® vloerbedekkingen geen weekmakers bevat en in verlijmde toestand maatvast is behoeft deze daarom niet gelast te worden. Met uitzondering van noraplan® acoustic vloerbedekking i.v.m de hoge elasticiteit. Bij de overige vloerbedekkingen is het lassen van de naden aan te raden bij ondervloeren die ruimtes met bijzondere eisen aan hygiëne zoals laboratoria. noraplan® van plinten met nora® arbeidsproces ook nora® voegpasta gebruikt worden. Artikel 946 nora® Profix lijm van de rol nora® Profix 50 nora® Profix 90 uit noraplan® gevormd nora® beschermlijst nora® speciaal programma nora® speciaal programma toepassingsmogelijkheden. Leveringseenheden en minimum bestelhoeveelheden op aanvraag nora® plint norament ® 992 en norament ® 992 grano nora® plint 78

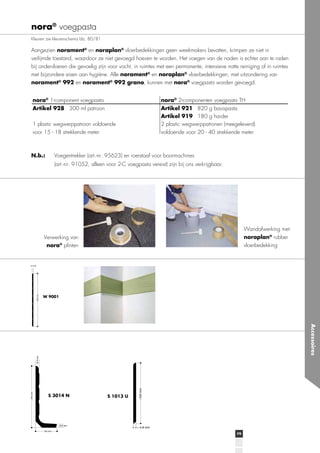

- 79. nora® voegpasta Aangezien norament®en noraplan® met bijzondere eisen aan hygiëne. Alle norament® en noraplan® norament® 992 en norament® 992 grano nora® voegpasta worden gevoegd. nora® nora® Artikel 928 Artikel 921 Artikel 919 N.b.: Wandafwerking met noraplan® rubber vloerbedekking nora® plinten ~235 mm ~5 mm W 9001 Accessoires S 3014 N S 1013 U 79
- 80. Kleurenpallet nora® accessoires Kleuren nora®plinten S 1023 U 0007 0214 0319 0702 0716 0733 0749 0882 0884 0890 1146 1150 1279 1361 1385 1578 1579 1581 1582 1585 1862 2074 2079 2097 2099 2102 2106 2144 2302 2380 2398 2635 2636 2664 2665 2667 2668 2669 2670 2671 2672 2779 2780 2781 2784 2785 2786 2787 2891 2919 2930 80 S 1024 U nora® plinten en hoekplinten SA 7002 A SA 7002 D SA 7002 E S 3003 A S 3003 D S 3003 E S 1008 U SI 7001 A SI 7001 D SI 7001 E nora® beschermlijst nora® rand- en hoekbeschermingsprofiel W 9001 K 9022 nora® voegpasta
- 81. Kleuren nora® plinten S 1023U S 1024 U nora® plinten en hoekplinten SA 7002 A SA 7002 D SA 7002 E S 3003 A S 3003 D S 3003 E S 1008 U SI 7001 A SI 7001 D SI 7001 E nora® beschermlijst nora® rand- en hoekbeschermingsprofiel W 9001 nora® voegpasta K 9022 2931 2933 2934 2936 2937 2938 2939 2941 2942 2944 2945 2946 2948 2949 2950 2951 2953 2954 2955 2959 2957 2958 2962 2963 2964 2965 2966 2967 2968 Accessoires 2969 2970 4871 4873 4874 4877 4878 4879 4881 4882 4884 4885 4890 4893 4896 4897 4898 6168 6169 6170 6173 6192 Profielkleuren van vloerbedekkingen zie onder www.nora.com, www.nora.com/nl, www.nora.com/be 81
- 82. Technische gegevens Glijweerstand EN 13893 Brandklasse 986 luxor Bfl-s1 Cfl-s2 Bfl-s1 4 mm (Art. 354) 825 975 LL EN 14 041 992 992 grano Conform CE 923 923 grano Gemiddelde meetwaarden van de lopende productie 926 strada 926 grano 926 serra Eisen 926 Test methode norament® 9 mm (Art. 1956) 3,5 mm 3,5 mm (Art. 1880) 9 mm (Art. 1955) Fabrikant: nora systems GmbH, D-69469 Weinheim EN 13 501-1 DS voldoet aan Cfl-s1 Cfl-s1 Cfl-s1 Eigenschappen naar EN 1817/EN 12 199 Dikte EN 428 gemiddelde waarde ± 0,20 mm van de nominale waarde EN 12 199 3,2 mm (Art. 1902) 4 mm gemiddelde waarde ± 0,15 mm van de nominale waarde EN 1817 3,5 mm 2,7 mm (Art. 1910) 3,5 mm ± 0,3 % ± 0,1 % Maatvast EN 434 ± 0,4 % Trekkracht ISO 34-1 procedure B, methode A gemiddelde waarde ≥ 20 N/mm EN 1399 methode A (gedoofd) ≥ niveau 4 methode B (brandend) ≥ niveau 3 Elasticiteit EN 435, procedure A kegeldoorsnede van 20 mm, geen scheurvorming Hardheid ISO 7619 ≥ 75 Shore A 82 Shore A 82 Shore A 88 Shore A 92 Shore A 93 Shore A 72 Shore A 85 Shore A EN 433 gem. waarde. ≤ 0,25 mm b. dikte ≥ 3,0 mm gem. waarde. ≤ 0,20 mm b. dikte ≤ 3,0 mm 0,2 mm 0,2 mm 0,15 mm 0,10 mm 0,15 mm 0,30 mm 0,07 mm Slijtvastheid ISO 4649, procedure A ≤ 250 mm³ 115 mm³ 115 mm³ 140 mm³ 110 mm³ 125 mm³ 90 mm³ 150 mm³ Kleurechtheid bij kunstlicht EN 20 105-B02, methode 3, voorwaarden 6.1 a) minstens niveau 6 op de blauwschaal niveau ≥ 3 op de grijschaal (= 350 MJ/m²) Classificatie EN 685 wonen/nijverheid/industrieel 23/34/43 23/34/43 23/34/43 Cigaret-proof Restindruk 40 N/mm 40 N/mm 40 N/mm 45 N/mm voldoet aan 50 N/mm – 40 N/mm 50 N/mm voldoet aan voldoet aan grijsschaal ≥ 3 volgens EN 20 105-A02 23/34/43 23/34/43 23/32/41 23/34/43 B1 B1 B1 B1 B1 B2 B1 toxicologisch vrij – – toxicologisch vrij – toxicologisch vrij Aanvullende technische gegevens Brandgedrag DIN 4102 Toxiteit van brandgassen DIN 53 436 Antislip DIN 51 130 volgens BGR 181 DIN 51 097 Contactgeluid verbetering ISO 140-8 Inwerking van chemicaliën R9 R9 strada + serra = R 10 R9 R9 R9 R9 R9 A; B strada + serra A; B – – – – – 12 dB 10 dB 1902 = 9 dB 1910 = 6 dB 8 dB 354 = 12 dB 1880 =10 dB 15 dB 8 dB 0,42 W/mK 0,42 W/mK 0,21 W/mK 0,42 W/mK bestendigheid is afhankelijk van concentratie en inwerktijd* EN 423 Warmte geleidend DIN 52 612 0,43 W/mK 0,40 W/mK 0,53 W/mK geschikt voor vloerverwarming Begrensd elektrisch geleidend IEC 60093, VDE 0303 T.30 > 10¹⁰ Ohm Elektrostatisch gedrag bij lopen EN 1815 antistatisch, oplading bij rubber zolen < 2 kV Rolstoel vast EN 425 rolstoel vast, type W, volgens EN 12 529 * Bij sterke inwerking van oliën, vetten, zuren, logen en andere agressieve chemicaliën, neem contact met ons op. EN 1817: specificaties betreffende homogene en heterogene gladde elastische vloerbedekking EN 12 199: specificaties betreffende homogene en heterogene elastische vloerbedekking met profiel 11/2009 Kleur afwijkingen door verschil in produktie, als wel de mogelijkheid van technische produktverbetering, is voorbehouden. 82
- 83. Technische gegevens stone acoustic megaacoustic signa acoustic signa 3,0 mm mega 3,0 mm eco 2,0 mm ultra grip 2,0 mm Gemiddelde meetwaarden van de lopende productie logic 2,0 mm signa 2,0 mm stone 2,0 mm mega 2,0 mm Eisen uni 2,0 mm Test methode noraplan® Conform CE EN 14 041 Glijweerstand EN 13 893 DS Fabrikant: nora systems GmbH, D-69469 Weinheim voldoet aan Brandklasse EN 13 501-1 ongelijmd Cfl-s1 Brandklasse EN 13 501-1 verlijmd op minerale ondergrond Bfl-s1 Bfl-s1 Cfl-s1 Cfl-s1 Bfl-s1 Bfl-s1 EN 428 gemiddelde waarde van de nominale waarde zonder schuimrug ± 0,15 mm met schuimrug ± 0,20 mm 2,0 mm – 2,0 mm – 2,0 mm – 2,0 mm – 3,0 mm – – 4,0 mm – voldoet aan Eigenschappen naar EN 1817/EN 14 521 Dikte Maatvast EN 434 ± 0,4 % ± 0,3 % Cigaret-proof EN 1399 methode A (gedoofd) ≥ niveau 4 methode B (brandend) ≥ niveau 3 voldoet aan EN 435, methode A kegeltest 20 mm, geen scheurvorming ISO 7619 ≥ 75 Shore A 94 Shore A 92 Shore A 92 Shore A 95 Shore A 92 Shore A 85 Shore A gemiddelde waarde ≤ 0,15 mm niveau bij dikte < 2,5 mm 0,05 mm 0,05 mm 0,05 mm 0,06 mm – – gemiddelde waarde ≤ 0,20 mm niveau bij dikte ≥ 2,5 mm – – – – 0,05 mm – acoustic: gemiddelde waarde ≤ 0,25 mm – – – – – 0,25 mm 200 mm³ 200 mm³ 120 mm³ 230 mm³ 200 mm³ 150 mm³ Elasticiteit Hardheid Restindruk EN 433 Slijtvastheid ISO 4649, methode A ≤ 250 mm³ Kleurechtheid bij kunstlicht EN 20 105-B02, methode 3, test voorwaarden 6.1 a) minstens niveau 6 op de blauwschaal ≥ niveau 3 op de grijschaal (= 350 MJ/m²) Classificatie EN 685 wonen/nijverheid/industrieel voldoet aan grijsschaal ≥ 3 volgens EN 20 105-A 02 23/34/42 23/34/42 23/34/42 23/34/42 23/34/43 23/33/– Aanvullende technische gegevens Brandgedrag DIN 4102 B1 Toxicologisch vrij DIN 53 436 toxicologisch vrij Antislip DIN 51 130 volgens BGR 181 DIN 51 097 BS 7976 TRRL Pendulum SATRA TM 144 Contactgeluid verbetering Inwerking van chemicaliën Warmte geleidend ISO 140-8 R9 stone: R 10 andere: R 9 R 11 R9 R9 stone acoustic: R 10 andere: R 9 – stone: A; B A; B; C – – – – – 36+ wet & dry – – – – – wet: > 0,6 dry: > 0,45 – – – 6 dB 6 dB 7 dB 5 dB 8 dB 20 dB 0,54 W/mK 0,61 W/mK bestendigheid is afhankelijk van concentratie en inwerktijd* EN 423 DIN 52 612 0,61 W/mK 0,61 W/mK 0,61 W/mK 0,12 W/mK geschikt voor vloerverwarming Begrensd elektrisch geleidend IEC 60093, VDE 0303 T.30 > 10¹⁰ Ohm Elektrostatisch gedrag bij lopen EN 1815 antistatisch, oplading bij rubber zolen < 2 kV Rolstoel vast EN 425 rolstoel vast, type W, volgens EN 12529 EN 1817: specificaties betreffende homogene en heterogene gladde elastische vloerbedekking EN 14 521: specificatie voor vlakke elastomeer-vloerbedekkingen met of zonder schuimonderlaag met een decoratieve laag 83 Technische gegevens Kleur afwijkingen door verschil in produktie, als wel de mogelijkheid van technische produktverbetering, is voorbehouden. 11/2009 * Bij sterke inwerking van oliën, vetten, zuren, logen en andere agressieve chemicaliën, neem contact met ons op.

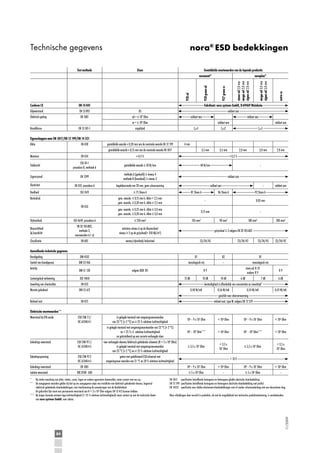

- 84. Technische gegevens Conform CE Glijweerstand Elektrischgedrag EN 14 041 EN 13 893 EN 1081 Brandklasse EN 13 501-1 Eigenschappen naar EN 1817/EN 12 199/EN 14 521 Dikte EN 428 gemiddelde waarde ± 0,20 mm van de nominale waarde EN 12 199 gemiddelde waarde ± 0,15 mm van de nominale waarde EN 1817 EN 434 ISO 34-1 procedure B, methode A EN 1399 EN 435, procedure A kegeldoorsnede van 20 mm, geen scheurvorming Hardheid ISO 7619 3,5 mm methode A (gedoofd) ≥ niveau 4 methode B (brandend) ≥ niveau 3 Elasticiteit 3,5 mm ≥ 75 Shore A Restindruk EN 433 Slijtvastheid ISO 4649, procedure A EN 20 105-B02, methode 3, voorwaarden 6.1 a) EN 685 Kleurechtheid bij kunstlicht Classificatie Aanvullende technische gegevens Brandgedrag Toxiteit van brandgassen Antislip Rolstoel vast Geleidings weerstand ESD STM 7.1/ IEC 61340-4-1 ESD STM 97.1/ IEC 61340-4-5 Opladingsspanning ESD STM 97.2 IEC 61340-4-5 EN 1081 VDE 0100 - 600 Geleidings weerstand Isolatie weerstand astro ec – voldoet aan 81 Shore A – 86 Shore A voldoet aan 92 Shore A gem. waarde. ≤ 0,15 mm b. dikte < 2,5 mm gem. waarde. ≤ 0,20 mm b. dikte ≥ 2,5 mm – 0,05 mm gem. waarde. ≤ 0,25 mm b. dikte ≥ 3,0 mm gem. waarde. ≤ 0,20 mm b. dikte ≤ 3,0 mm 0,15 mm – 105 mm3 ≤ 250 mm³ minstens niveau 6 op de blauwschaal niveau ≥ 3 op de grijschaal(= 350 MJ/m²) wonen/nijverheid/industrieel 180 mm³ 23/34/43 B1 toxicologisch vrij 200 mm³ 23/34/42 23/34/43 B1 toxicologisch vrij stone ed: R 10 R9 andere: R 9 12 dB 10 dB 10 dB 6 dB 7 dB bestendigheid is afhankelijk van concentratie en inwerktijd* 0,40 W/mK 0,56 W/mK 0,54 W/mK geschikt voor vloerverwarming rolstoel vast, type W, volgens EN 12 529 volgens BGR 181 in gelegde toestand met omgevingsvoorwaarden van 23 °C (± 2 °C) en ≥ 25 % relatieve luchtvochtigheid in gelegde toestand met omgevingsvoorwaarden van 23 °C (± 2 °C) en < 25 % r.F. relatieve luchtvochtigheid en geïnstalleerd op een correcte verhoogde vloer voor verhoogde vloeren/elektrisch geleidende schoenen (R < 5 x 106 Ohm) in gelegde toestand met omgevingsvoorwaarden van 23 °C (± 2 °C) en ≥ 25 % relatieve luchtvochtigheid getest met gedefinieerd ESD-schoeisel met omgevingsvoor waarden van 21 °C en 20 % relatieve luchtvochtigheid 23/34/42 B2 – R9 6 dB 0,45 W/mK 10⁶ – 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ – 9 x 10⁷ Ohm < 10⁶ Ohm 10⁶ – 10⁹ Ohm*** < 10⁶ Ohm 10⁶ – 10⁹ Ohm*** < 10⁶ Ohm ≤ 3,5 x 10⁷ Ohm < 3,5 x 10⁷ Ohm ≤ 3,5 x 10⁷ Ohm < 3,5 x 10⁷ Ohm 10⁶ – 9 x 10⁷ Ohm ≥ 5 x 10⁴ Ohm < 10⁶ Ohm – < 10 V 10⁶ – 9 x 10⁷ Ohm ≥ 5 x 10⁴ Ohm < 10⁶ Ohm – EN 1817: specificaties betreffende homogene en heterogene gladde elastische vloerbedekking EN 12 199: specificaties betreffende homogene en heterogene elastische vloerbedekking met profiel EN 14521: specificatie voor vlakke elastomeer-vloerbedekkingen met of zonder schuimonderlaag met een decoratieve laag Kleur afwijkingen door verschil in produktie, als wel de mogelijkheid van technische produktverbetering, is voorbehouden. 11/2009 * Bij sterke inwerking van oliën, vetten, zuren, logen en andere agressieve chemicaliën, neem contact met ons op. ** De aangegeven waarden gelden bij het op ons aangegeven wijze van installatie van elektrisch geleidende vloeren, begrensd elektrisch geleidende vloerbedekkingen, met inachtneming de aanwijzingen van de lijmfabrikant De gebruikte lijm moet een permanente weerstand van R < 3 x 105 Ohm volgens EN 13 415 kunnen hebben. *** Bij langer durende extreem lage luchtvochtigheid (< 25 % relatieve luchtvochtigheid) neem contact op met de technische dienst van nora systems GmbH, voor advies. 90 mm3 grijsschaal ≥ 3 volgens EN 20 105-A02 EN 425 Elektrische meetwaarden** Weerstand bij EPA aarde 2,0 mm voldoet aan ISO 140-8 EN 423 DIN 52 612 DIN 51 130 3,0 mm 40 N/mm DIN 4102 DIN 53 436 Contactgeluid verbetering Inwerking van chemicaliën Warmte geleidend mega ed 3,0 mm signa ed 3,0 mm 2,0 mm ± 0,3 % gemiddelde waarde ≥ 20 N/mm Cigaret-proof voldoet aan 4 mm ± 0,4 % Trekkracht 927 grano ec Fabrikant: nora systems GmbH, D-69469 Weinheim voldoet aan voldoet aan voldoet aan voldoet aan Cfl-s2 Cfl-s1 Cfl-s1 DS ed = ≤ 109 Ohm ec = ≤ 106 Ohm ongelijmd Maatvast stone ed 2,0 mm mega ed 2,0 mm signa ed 2,0 mm Gemiddelde meetwaarden van de lopende productie noraplan® norament® 928 grano ed Eisen 928 ed Test methode nora® ESD bedekkingen 84

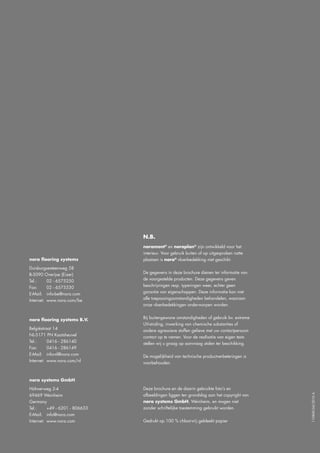

- 86. N.B. nora flooring systems Duisburgsesteenweg58 B-3090 Overijse (Eizer) Tel.: Fax: E-Mail: Internet: 02 - 6575250 02 - 6575330 info-be@nora.com www.nora.com/be nora flooring systems B.V. Belgiëstraat 14 NL-5171 PN Kaatsheuvel Tel.: 0416 - 286140 Fax: 0416 - 286149 E-Mail: info-nl@nora.com Internet: www.nora.com/nl norament® en noraplan® zijn ontwikkeld voor het interieur. Voor gebruik buiten of op uitgesproken natte plaatsen is nora® vloerbedekking niet geschikt. De gegevens in deze brochure dienen ter informatie van de voorgestelde producten. Deze gegevens geven beschrijvingen resp. typeringen weer, echter geen garantie van eigenschappen. Deze informatie kan niet alle toepassingsomstandigheden behandelen, waaraan onze vloerbedekkingen onderworpen worden. Bij buitengewone omstandigheden of gebruik bv. extreme UV-straling, inwerking van chemische substanties of andere agressieve stoffen gelieve met uw contactpersoon contact op te nemen. Voor de realisatie van eigen tests stellen wij u graag op aanvraag stalen ter beschikking. De mogelijkheid van technische productverbeteringen is voorbehouden. Höhnerweg 2-4 69469 Weinheim Germany Tel.: +49 - 6201 - 806633 E-Mail: info@nora.com Internet: www.nora.com Deze brochure en de daarin gebruikte foto’s en afbeeldingen liggen ten grondslag aan het copyright van nora systems GmbH, Weinheim, en mogen niet zonder schriftelijke toestemming gebruikt worden. Gedrukt op 100 % chloorvrij gebleekt papier 110840.04/2010 A. nora systems GmbH
