Tài liệu mô tả quy trình nối và sửa chữa băng tải siêu tốc, bao gồm các thông số kỹ thuật và phương pháp thực hiện. Nó cung cấp thông tin chi tiết về cấu trúc, vật liệu và điều kiện làm việc của băng tải, cũng như mã đặt hàng và công cụ cần thiết. Các bước thực hiện và ứng dụng đi kèm cũng được nêu rõ để hướng dẫn người sử dụng.

1. tpkd@nganloi.com.vn – 0982.468.748
NỐI SỬA BĂNG TẢI SIÊU TỐC
Trụ sở: Số 1 ngõ 146 An Dương, P. Yên Phụ, Q. Tây Hồ, Hà Nội
VPGD: Số 23 ngõ 259/5 phố Vọng, P. Đồng Tâm, Q. Hai Bà Trưng,
Hà Nội
Tel: 043-6288801 / Fax: 043-6288802
Website: nganloi.com.vn

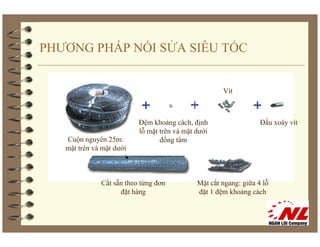

2. PHƯƠNG PHÁP NỐI SỬA SIÊU TỐC
Vít
Đệm khoảng cách, định Đầu xoáy vít
lỗ mặt trên và mặt dưới
Cuộn nguyên 25m: đồng tâm
mặt trên và mặt dưới
Cắt sẵn theo từng đơn Mặt cắt ngang: giữa 4 lỗ
đặt hàng đặt 1 đệm khoảng cách

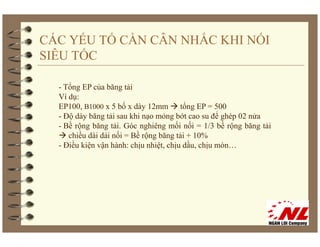

3. CÁC YẾU TỐ CẦN CÂN NHẮC KHI NỐI
SIÊU TỐC
- Tổng EP của băng tải
Ví dụ:
EP100,
EP100 B1000 x 5 bố x dày 12mm tổng EP = 500
- Độ dày băng tải sau khi nạo mỏng bớt cao su để ghép 02 nửa
- Bề rộng băng tải. Góc nghiêng mối nối = 1/3 bề rộng băng tải
chiều dài dải nối = Bề rộng băng tải + 10%
ộ g g
- Điều kiện vận hành: chịu nhiệt, chịu dầu, chịu mòn…

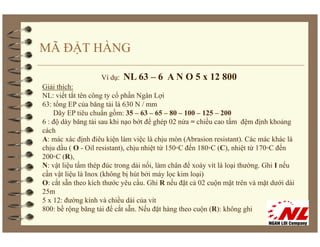

4. MÃ ĐẶT HÀNG
Ví dụ: NL 63 – 6 A N O 5 x 12 800
Giải thích:
NL: viết tắt tên công ty cổ phần Ngân Lợi
63: tổng EP của băng tải là 630 N / mm
g g
Dãy EP tiêu chuẩn gồm: 35 – 63 – 65 – 80 – 100 – 125 – 200
6 : độ dày băng tải sau khi nạo bớt để ghép 02 nửa = chiều cao tấm đệm định khoảng
cách
A: mác xác định điêu kiện làm việc là chịu mòn (Abrasion resistant) Các mác khác là
resistant).
chịu dầu ( O - Oil resistant), chịu nhiệt từ 150◦C đến 180◦C (C), nhiệt từ 170◦C đến
200◦C (R),
N: vật liệu tấm thép đúc trong dải nối, làm chân để xoáy vít là loại thường. Ghi I nếu
cần vật liệu là Inox (không bị hút bởi máy lọc kim loại)
ầ
O: cắt sẵn theo kích thước yêu cầu. Ghi R nếu đặt cả 02 cuộn mặt trên và mặt dưới dài
25m
5 x 12: đường kính và chiều dài của vít
800: bề rộng băng tải để cắt sẵn. Nếu đặt hàng theo cuộn (R): không ghi

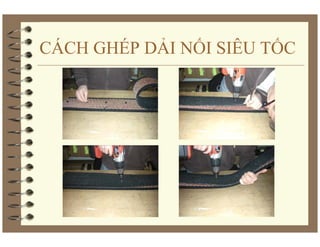

5. CÁCH GHÉP DẢI NỐI SIÊU TỐC

6. CÁC BƯỚC THỰC HIỆN

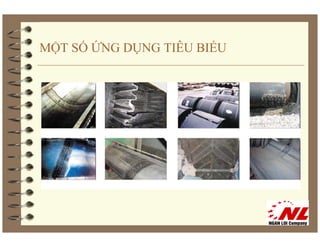

7. MỘT SỐ ỨNG DỤNG TIÊU BIỂU

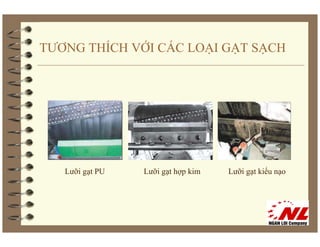

8. TƯƠNG THÍCH VỚI CÁC LOẠI GẠT SẠCH
Lưỡi gạt PU
t Lưỡi gạt hợp kim
t hợ ki Lưỡi gạt kiểu nạo
t kiể

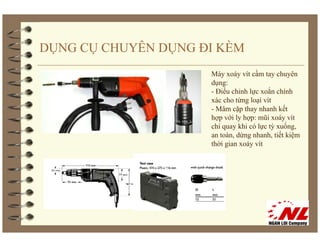

9. DỤNG CỤ CHUYÊN DỤNG ĐI KÈM
Máy xoáy vít cầm tay chuyên
y y y y
dụng:
- Điều chỉnh lực xoắn chính
xác cho từng loại vít
- Mâm cặp tha nhanh kết
thay
hợp với ly hợp: mũi xoáy vít
chỉ quay khi có lực tỳ xuống,
an toàn, dừng nhanh, tiết kiệm
thời gian xoáy vít

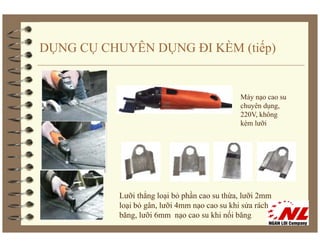

10. DỤNG CỤ CHUYÊN DỤNG ĐI KÈM (tiế )
(tiếp)
Máy nạo cao su
chuyên dụng,
220V, không
kèm lưỡi
Lưỡi thẳng loại bỏ phần cao su thừa, lưỡi 2mm
loại bỏ gân, lưỡi 4mm nạo cao su khi sửa rách
băng, lưỡi 6mm nạo cao su khi nối băng
