Node.jsでつくるNode.js ミニインタープリター＆コンパイラー

Node.jsでつくるNode.js
ミニインタープリター＆コンパイラー
Build Node.js mini-interpreter and mini-compiler
東京Node学園祭2018 / Nodefest 2018
2018.11.23
インフォコム株式会社
がねこまさし @massie_g

自己紹介
• がねこまさし / @massie_g
• インフォコム（株）の技術調査チームのマネージャー
• WebRTC Meetup Tokyo スタッフ
• WebRTC Beginners Tokyo スタッフ
• 東京Node学園祭2017
• Node.js x Chrome headless で、お手軽WebRTC MCU
• https://bit.ly/2QmuECy
2

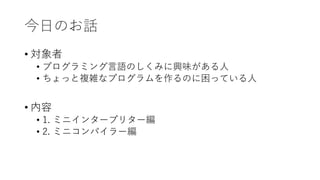

今日のお話
• 対象者
• プログラミング言語のしくみに興味がある人
• ちょっと複雑なプログラムを作るのに困っている人
• 内容
• 1. ミニインタープリター編
• 2. ミニコンパイラー編

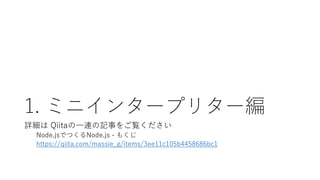

1. ミニインタープリター編
詳細は Qiitaの一連の記事をご覧ください
Node.jsでつくるNode.js - もくじ
https://qiita.com/massie_g/items/3ee11c105b4458686bc1

きっかけ(1) Ruby でつくる Ruby
インクリメンタルな開発ステップ
（作っては、動かす）
↓
簡単なプログラミング言語が作れる

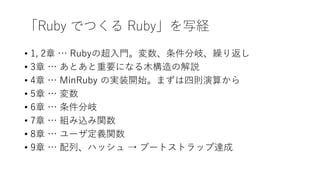

「Ruby でつくる Ruby」を写経
• 1, 2章 … Rubyの超入門。変数、条件分岐、繰り返し
• 3章 … あとあと重要になる木構造の解説
• 4章 … MinRuby の実装開始。まずは四則演算から
• 5章 … 変数
• 6章 … 条件分岐
• 7章 … 組み込み関数
• 8章 … ユーザ定義関数
• 9章 … 配列、ハッシュ → ブートストラップ達成

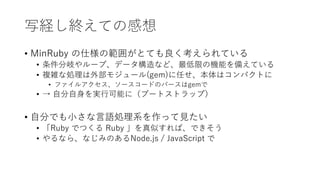

写経し終えての感想
• MinRuby の仕様の範囲がとても良く考えられている
• 条件分岐やループ、データ構造など、最低限の機能を備えている
• 複雑な処理は外部モジュール(gem)に任せ、本体はコンパクトに
• ファイルアクセス、ソースコードのパースはgemで
• → 自分自身を実行可能に（ブートストラップ）
• 自分でも小さな言語処理系を作って見たい
• 「Ruby でつくる Ruby 」を真似すれば、できそう
• やるなら、なじみのあるNode.js / JavaScript で

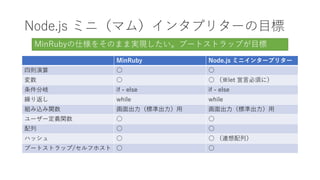

Node.js ミニ（マム）インタプリターの目標
MinRuby Node.js ミニインタープリター
四則演算 ○ ○
変数 ○ ○ （※let 宣言必須に）
条件分岐 if - else if - else
繰り返し while while
組み込み関数画面出力（標準出力）用画面出力（標準出力）用
ユーザー定義関数 ○ ○
配列 ○ ○
ハッシュ ○ ○ （連想配列）
ブートストラップ/セルフホスト ○ ○
MinRubyの仕様をそのまま実現したい。ブートストラップが目標

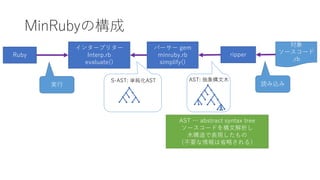

MinRubyの構成
Ruby
インタープリター
Interp.rb
evaluate()
パーサー gem
minruby.rb
simplify()
対象
ソースコード
.rb
ripper
AST: 抽象構文木S-AST: 単純化AST
読み込み実行
AST … abstract syntax tree
ソースコードを構文解析し
木構造で表現したもの
（不要な情報は省略される）

Node.js ミニインタープリターの構成
Node.js
mininode.js
対象
ソースコード
.js
esprima
AST: 抽象構文木
読み込み
実行
evaluate()
S-AST: 単純化AST
パーサー
mininode_parser.js
makeTree(),
simplify()
Ruby
Interp.rb
evaluate()
パーサー gem
minruby.rb
simplify()
対象
ソースコード
.rb
ripper

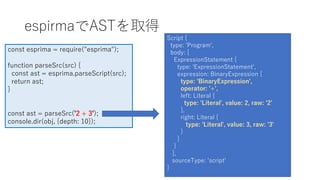

espirmaでASTを取得
const esprima = require("esprima");
function parseSrc(src) {
const ast = esprima.parseScript(src);
return ast;
}
const ast = parseSrc('2 + 3');
console.dir(obj, {depth: 10});
Script {
type: 'Program',
body: [
ExpressionStatement {
type: 'ExpressionStatement',
expression: BinaryExpression {
type: 'BinaryExpression',
operator: '+',
left: Literal {
type: 'Literal', value: 2, raw: '2'
},
right: Literal {
}
}
}
],
sourceType: 'script'
}

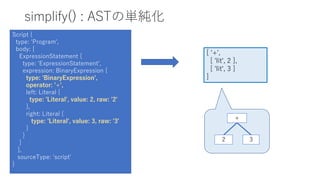

simplify() : ASTの単純化
Script {
type: 'Program',
body: [
operator: '+',
left: Literal {
},
right: Literal {
}
}
}
],
}
[ '+',
[ 'lit', 2 ],
[ 'lit', 3 ]
]
+
2 3

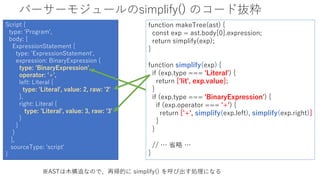

パーサーモジュールのsimplify() のコード抜粋
function makeTree(ast) {
const exp = ast.body[0].expression;
return simplify(exp);
}
function simplify(exp) {
if (exp.type === 'Literal') {
return ['lit', exp.value];
}
if (exp.type === 'BinaryExpression') {
if (exp.operator === '+') {
return ['+', simplify(exp.left), simplify(exp.right)]
}
}
// … 省略 …
}
Script {
type: 'Program',
body: [
operator: '+',
left: Literal {
},
right: Literal {
}
}
}
],
}
※ASTは木構造なので、再帰的に simplify() を呼び出す処理になる

インタープリターのevaluate(): 単純化ASTの実行
function evaluate(tree) {
if (tree[0] === 'lit') {
return tree[1];
}
if (tree[0] === '+') {
return evaluate(tree[1]) + evaluate(tree[2]);
}
// … 省略 …
}
[ '+',
[ 'lit', 2 ],
[ 'lit', 3 ]
]
単純化AST
インタープリターでインタープリターを作る場合、その言語の機能をそのまま使える

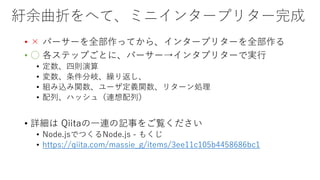

紆余曲折をへて、ミニインタープリター完成
• × パーサーを全部作ってから、インタープリターを全部作る
• ○ 各ステップごとに、パーサー→インタプリターで実行
• 定数、四則演算
• 変数、条件分岐、繰り返し、
• 組み込み関数、ユーザ定義関数、リターン処理
• 配列、ハッシュ（連想配列）
• 詳細は Qiitaの一連の記事をご覧ください
• Node.jsでつくるNode.js - もくじ
• https://qiita.com/massie_g/items/3ee11c105b4458686bc1

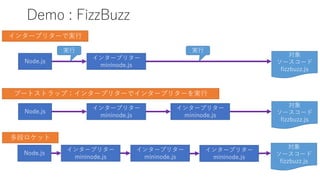

Demo : FizzBuzz
Node.js
mininode.js
対象
ソースコード
fizzbuzz.js
実行
Node.js
mininode.js
対象
ソースコード
fizzbuzz.js
mininode.js
実行
Node.js
mininode.js
対象
ソースコード
fizzbuzz.js
mininode.js
mininode.js
インタープリターで実行
ブートストラップ：インタープリターでインタープリターを実行
多段ロケット

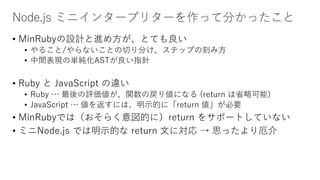

Node.js ミニインタープリターを作って分かったこと
• MinRubyの設計と進め方が、とても良い
• やること/やらないことの切り分け、ステップの刻み方
• 中間表現の単純化ASTが良い指針
• Ruby と JavaScript の違い
• Ruby … 最後の評価値が、関数の戻り値になる (return は省略可能)
• JavaScript … 値を返すには、明示的に「return 値」が必要
• MinRubyでは（おそらく意図的に）return をサポートしていない
• ミニNode.js では明示的な return 文に対応 → 思ったより厄介

• evaluate() で単純化ASTの木構造をたどりながら実行していく
• 右下の図では、左から右、下から上の順
• どこかで return が発生したら、残りスキップして値を上位に返す
• 関数を抜けるまで、上位にもどる
• 「現在 return 中」を伝える必要がある
• 複数戻り値（多値） or グローバルな状態、など

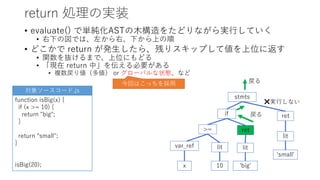

return 処理の実装
function isBig(x) {
if (x >= 10) {
return "big";
}
return "small";
}
isBig(20);
stmts
if ret
lit
'small'
>=
var_ref
x
lit
10
ret
lit
'big'
❌実行しない
戻る
戻る今回はこっちを採用
対象ソースコード.js

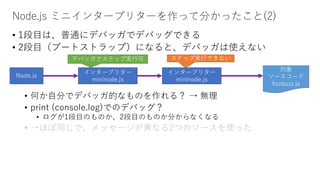

Node.js ミニインタープリターを作って分かったこと(2)
• 1段目は、普通にデバッガでデバッグできる
• 2段目（ブートストラップ）になると、デバッガは使えない
Node.js
mininode.js
対象
ソースコード
fizzbuzz.js
mininode.js
• 何か自分でデバッガ的なものを作れる？ → 無理
• print (console.log)でのデバッグ？
• ログが1段目のものか、2段目のものか分からなくなる
• →ほぼ同じで、メッセージが異なる2つのソースを使った
デバッガでステップ実行可ステップ実行できない

Node.js ミニインタープリターを作って分かったこと(2)
• 1段目は、普通にデバッガでデバッグできる
• 2段目（ブートストラップ）になると、デバッガは使えない
Node.js
mininode.js
対象
ソースコード
fizzbuzz.js
mininode.js
• 何か自分でデバッガ的なものを作れる？ → 無理
• print (console.log)でのデバッグ？
• ログが1段目のものか、2段目のものか分からなくなる
• →ほぼ同じで、メッセージが異なる2つのソースを使った
デバッガでステップ実行可ステップ実行できない
Node.js
mininode_outer.js
対象
ソースコード
fizzbuzz.js
mininode_inner.js

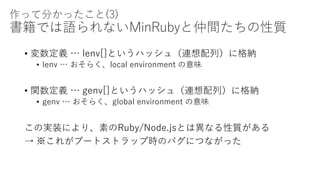

作って分かったこと(3)
書籍では語られないMinRubyと仲間たちの性質
• 変数定義 … lenv[]というハッシュ（連想配列）に格納
• lenv … おそらく、local environment の意味
• 関数定義 … genv[]というハッシュ（連想配列）に格納
• genv … おそらく、global environment の意味
この実装により、素のRuby/Node.jsとは異なる性質がある
→ ※これがブートストラップ時のバグにつながった

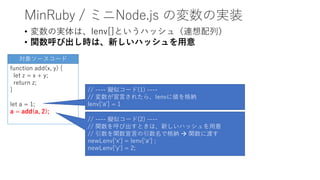

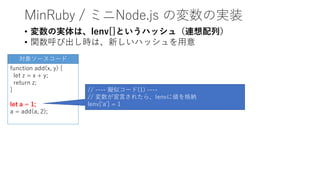

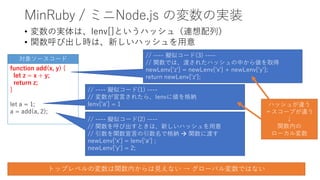

MinRuby / ミニNode.js の変数の実装
• 変数の実体は、lenv[]というハッシュ（連想配列）
• 関数呼び出し時は、新しいハッシュを用意
function add(x, y) {
let z = x + y;
return z;
}
let a = 1;
a = add(a, 2);
// ---- 擬似コード(1) ----
// 変数が宣言されたら、lenvに値を格納
lenv['a'] = 1
対象ソースコード

let z = x + y;
return z;
}
let a = 1;
a = add(a, 2);
// ---- 擬似コード(1) ----
lenv['a'] = 1
// ---- 擬似コード(2) ----
// 関数を呼び出すときは、新しいハッシュを用意
// 引数を関数宣言の引数名で格納  関数に渡す
newLenv['x'] = lenv['a'] ;
newLenv['y'] = 2;

let z = x + y;
return z;
}
let a = 1;
a = add(a, 2);
// ---- 擬似コード(1) ----
lenv['a'] = 1
// ---- 擬似コード(3) ----
// 関数では、渡されたハッシュの中から値を取得
newLenv['z'] = newLenv['x'] + newLenv['y'];
return newLenv['z'];
ハッシュが違う
＝スコープが違う
↓
関数内の
ローカル変数
トップレベルの変数は関数内からは見えない → グローバル変数ではない
// ---- 擬似コード(2) ----
// 関数を呼び出すときは、新しいハッシュを用意
// 引数を関数宣言の引数名で格納  関数に渡す
newLenv['x'] = lenv['a'] ;
newLenv['y'] = 2;

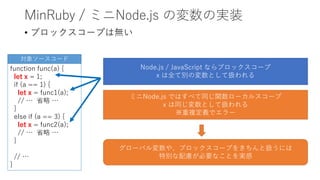

• ブロックスコープは無い
function func(a) {
let x = 1;
if (a == 1) {
let x = func1(a);
// … 省略 …
}
else if (a == 3) {
let x = func2(a);
// … 省略 …
}
// …
}
Node.js / JavaScript ならブロックスコープ
x は全て別の変数として扱われる
ミニNode.js ではすべて同じ関数ローカルスコープ
x は同じ変数として扱われる
※重複定義でエラー
グローバル変数や、ブロックスコープをきちんと扱うには
特別な配慮が必要なことを実感

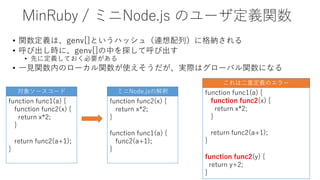

MinRuby / ミニNode.js のユーザ定義関数
• 関数定義は、genv[]というハッシュ（連想配列）に格納される
• 呼び出し時に、genv[]の中を探して呼び出す
• 先に定義しておく必要がある
• 一見関数内のローカル関数が使えそうだが、実際はグローバル関数になる
function func1(a) {
function func2(x) {
return x*2;
}
return func2(a+1);
}
function func2(y) {
return y+2;
}
これは二重定義のエラー
function func1(a) {
function func2(x) {
return x*2;
}
return func2(a+1);
}
function func2(x) {
return x*2;
}
function func1(a) {
func2(a+1);
}
対象ソースコードミニNode.jsの解釈

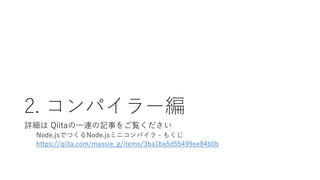

2. コンパイラー編
詳細は Qiitaの一連の記事をご覧ください
Node.jsでつくるNode.jsミニコンパイラ - もくじ
https://qiita.com/massie_g/items/3ba1ba5d55499ee84b0b

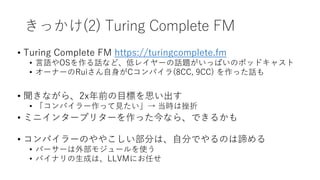

きっかけ(2) Turing Complete FM
• Turing Complete FM https://turingcomplete.fm
• 言語やOSを作る話など、低レイヤーの話題がいっぱいのポッドキャスト
• オーナーのRuiさん自身がCコンパイラ(8CC, 9CC) を作った話も
• 聞きながら、2x年前の目標を思い出す
• 「コンパイラー作って見たい」→ 当時は挫折
• ミニインタープリターを作った今なら、できるかも
• コンパイラーのややこしい部分は、自分でやるのは諦める
• パーサーは外部モジュールを使う
• バイナリの生成は、LLVMにお任せ

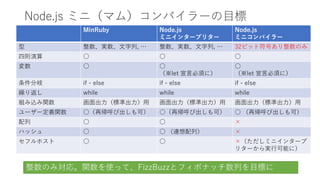

Node.js ミニ（マム）コンパイラーの目標
MinRuby Node.js
ミニインタープリター
Node.js
ミニコンパイラー
型整数、実数、文字列, … 整数、実数、文字列, … 32ビット符号あり整数のみ
四則演算 ○ ○ ○
変数 ○ ○
（※let 宣言必須に）
○
（※let 宣言必須に）
条件分岐 if - else if - else if - else
繰り返し while while while
組み込み関数画面出力（標準出力）用画面出力（標準出力）用画面出力（標準出力）用
ユーザー定義関数 ○（再帰呼び出しも可） ○（再帰呼び出しも可） ○ （再帰呼び出しも可）
配列 ○ ○ ×
ハッシュ ○ ○ （連想配列） ×
セフルホスト ○ ○ ×（ただしミニインタープ
リターから実行可能に）
整数のみ対応。関数を使って、FizzBuzzとフィボナッチ数列を目標に

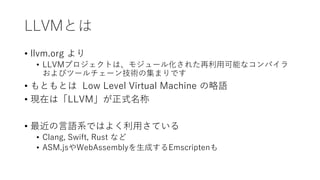

LLVMとは
• llvm.org より
• LLVMプロジェクトは、モジュール化された再利用可能なコンパイラ
およびツールチェーン技術の集まりです
• もともとは Low Level Virtual Machine の略語
• 現在は「LLVM」が正式名称
• 最近の言語系ではよく利用さている
• Clang, Swift, Rust など
• ASM.jsやWebAssemblyを生成するEmscriptenも

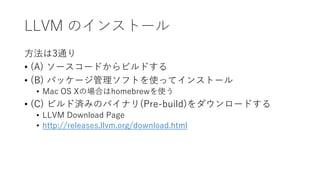

LLVM のインストール
方法は3通り
• (A) ソースコードからビルドする
• (B) パッケージ管理ソフトを使ってインストール
• Mac OS Xの場合はhomebrewを使う
• (C) ビルド済みのバイナリ(Pre-build)をダウンロードする
• LLVM Download Page
• http://releases.llvm.org/download.html

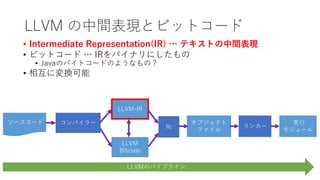

LLVM の中間表現とビットコード
• Intermediate Representation(IR) … テキストの中間表現
• ビットコード … IRをバイナリにしたもの
• Javaのバイトコードのようなもの？
• 相互に変換可能
ソースコードコンパイラー
LLVM-IR
LLVM
Bitcode
llc
オブジェクト
ファイル
リンカー
実行
モジュール
LLVMのパイプライン

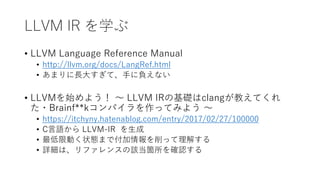

LLVM IR を学ぶ
• LLVM Language Reference Manual
• http://llvm.org/docs/LangRef.html
• あまりに長大すぎて、手に負えない
• LLVMを始めよう！〜 LLVM IRの基礎はclangが教えてくれ
た・Brainf**kコンパイラを作ってみよう〜
• https://itchyny.hatenablog.com/entry/2017/02/27/100000
• C言語から LLVM-IR を生成
• 最低限動く状態まで付加情報を削って理解する
• 詳細は、リファレンスの該当箇所を確認する

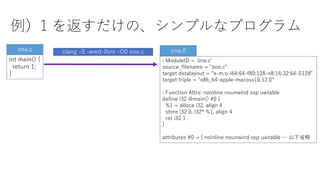

例）1 を返すだけの、シンプルなプログラム
int main() {
return 1;
}
one.c clang -S -emit-llvm -O0 one.c one.ll
; ModuleID = 'one.c'
source_filename = "one.c"
target datalayout = "e-m:o-i64:64-f80:128-n8:16:32:64-S128"
target triple = "x86_64-apple-macosx10.12.0"
; Function Attrs: noinline nounwind ssp uwtable
define i32 @main() #0 {
%1 = alloca i32, align 4
store i32 0, i32* %1, align 4
ret i32 1
}
attributes #0 = { noinline nounwind ssp uwtable … 以下省略

例）1 を返すだけの、シンプルなプログラム
int main() {
return 1;
}
one.c clang -S -emit-llvm -O0 one.c one.ll
; ModuleID = 'one.c'
source_filename = "one.c"
target datalayout = "e-m:o-i64:64-f80:128-n8:16:32:64-S128"
target triple = "x86_64-apple-macosx10.12.0"
; Function Attrs: noinline nounwind ssp uwtable
define i32 @main() #0 {
ret i32 1
}
attributes #0 = { noinline nounwind ssp uwtable … 以下省略
define i32 @main() {
ret i32 1
}
one_simple.ll
ギリギリまで
簡略化
$ lli one_simple.ll || echo $?
1
lli で IRを実行

例）足し算、他の四則演算
int main() {
return 1 + 2;
}
add.c
add_simple.ll
%1 = add i32 1, 2
ret i32 %1
}
試行錯誤＆簡略化
• 足し算 … add
• 引き算 … sub
• 掛け算 … mul
• 割り算 … sdiv（符号付き）、udiv（符号無し）
• 余り … srem（符号付き）、urem（符号無し）

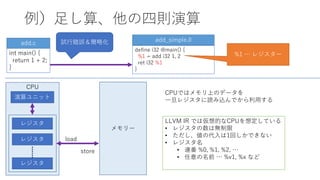

例）足し算、他の四則演算
int main() {
return 1 + 2;
}
add.c
add_simple.ll
%1 = add i32 1, 2
ret i32 %1
}
試行錯誤＆簡略化
%1 … レジスター
CPU
演算ユニット
レジスタ
レジスタ
レジスタ
メモリー
load
store
CPUではメモリ上のデータを
一旦レジスタに読み込んでから利用する
LLVM IR では仮想的なCPUを想定している
• レジスタの数は無制限
• ただし、値の代入は1回しかできない
• レジスタ名
• 連番 %0, %1, %2, …
• 任意の名前 … %v1, %x など

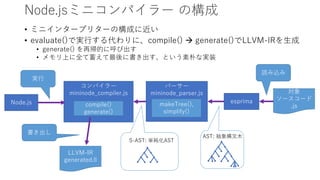

Node.jsミニコンパイラーの構成
• ミニインタープリターの構成に近い
• evaluate()で実行する代わりに、compile()  generate()でLLVM-IRを生成
• generate() を再帰的に呼び出す
• メモリ上に全て蓄えて最後に書き出す、という素朴な実装
Node.js
コンパイラー
mininode_compiler.js 対象
ソースコード
.js
esprima
AST: 抽象構文木
読み込み
実行
compile()
generate()
S-AST: 単純化AST
LLVM-IR
generated.ll
書き出し
パーサー
mininode_parser.js
makeTree(),
simplify()

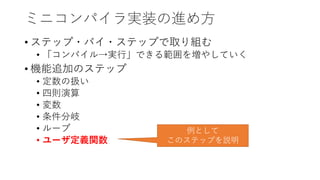

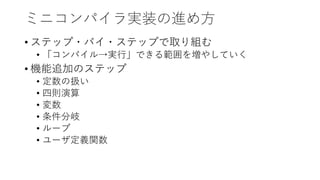

ミニコンパイラ実装の進め方
• ステップ・バイ・ステップで取り組む
• 「コンパイル→実行」できる範囲を増やしていく
• 機能追加のステップ
• 定数の扱い
• 四則演算
• 変数
• 条件分岐
• ループ
• ユーザ定義関数

ミニコンパイラ実装の進め方
• ステップ・バイ・ステップで取り組む
• 「コンパイル→実行」できる範囲を増やしていく
• 機能追加のステップ
• 定数の扱い
• 四則演算
• 変数
• 条件分岐
• ループ
• ユーザ定義関数
例として
このステップを説明

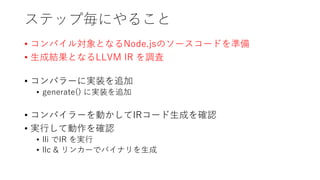

ステップ毎にやること
• コンパイル対象となるNode.jsのソースコードを準備
• 生成結果となるLLVM IR を調査
• コンパラーに実装を追加
• generate() に実装を追加
• コンパイラーを動かしてIRコード生成を確認
• 実行して動作を確認
• lli でIR を実行
• llc & リンカーでバイナリを生成

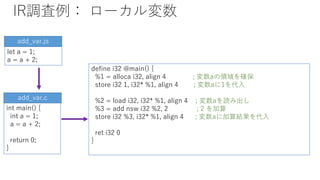

IR調査例：ローカル変数
int main() {
int a = 1;
a = a + 2;
return 0;
}
add_var.c
%1 = alloca i32, align 4 ; 変数aの領域を確保
store i32 1, i32* %1, align 4 ; 変数aに1を代入
%2 = load i32, i32* %1, align 4 ; 変数aを読み出し
%3 = add nsw i32 %2, 2 ; 2 を加算
store i32 %3, i32* %1, align 4 ; 変数aに加算結果を代入
ret i32 0
}
add_var.js
let a = 1;
a = a + 2;

int main() {
int a = 1;
a = a + 2;
return 0;
}
add_var.c
%3 = add nsw i32 %2, 2 ; 2 を加算
ret i32 0
}
add_var.js
let a = 1;
a = a + 2;
alloca
スタック上に変数領域を確保
※関数終了時に解放される

int main() {
int a = 1;
a = a + 2;
return 0;
}
add_var.c
%3 = add nsw i32 %2, 2 ; 2 を加算
ret i32 0
}
add_var.js
let a = 1;

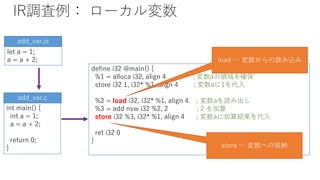

a = a + 2; load … 変数からの読み込み
store … 変数への格納

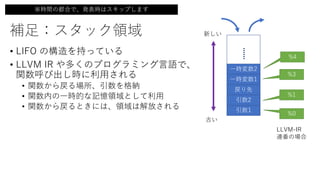

補足：スタック領域
• LIFO の構造を持っている
• LLVM IR や多くのプログラミング言語で、
関数呼び出し時に利用される
• 関数から戻る場所、引数を格納
• 関数内の一時的な記憶領域として利用
• 関数から戻るときには、領域は解放される
戻り先
引数1
引数2
一時変数1
一時変数2
古い
新しい
※時間の都合で、発表時はスキップします
%0
%1
%3
%4
LLVM-IR
連番の場合

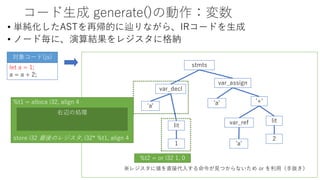

コード生成 generate()の動作：変数
• 単純化したASTを再帰的に辿りながら、IRコードを生成
• ノード毎に、演算結果をレジスタに格納
let a = 1;
a = a + 2;
対象コード(js)
%t2 = or i32 1, 0
var_decl
'a'
lit
1
※レジスタに値を直接代入する命令が見つからないため or を利用（手抜き）
stmts
'+'
lit
2
var_assign
'a'
%t1 = alloca i32, align 4
store i32 最後のレジスタ, i32* %t1, align 4
右辺の処理
var_ref
'a'

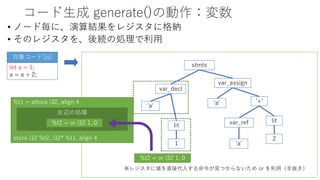

• ノード毎に、演算結果をレジスタに格納
• そのレジスタを、後続の処理で利用
let a = 1;
a = a + 2;
対象コード(js)
%t2 = or i32 1, 0
var_decl
'a'
lit
1
※レジスタに値を直接代入する命令が見つからないため or を利用（手抜き）
stmts
'+'
lit
2
var_assign
'a'
store i32 %t2, i32* %t1, align 4
右辺の処理
%t2 = or i32 1, 0 var_ref
'a'

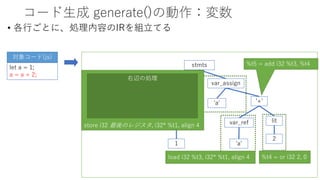

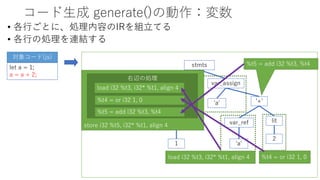

• 各行ごとに、処理内容のIRを組立てる
let a = 1;
a = a + 2;
対象コード(js)
var_decl
'a'
lit
1
stmts
'+'
lit
2
var_assign
'a'
var_ref
'a'
load i32 %t3, i32* %t1, align 4 %t4 = or i32 2, 0
%t5 = add i32 %t3, %t4
store i32 最後のレジスタ, i32* %t1, align 4
右辺の処理

• 各行の処理を連結する
let a = 1;
a = a + 2;
対象コード(js)
var_decl
'a'
lit
1
stmts
'+'
lit
2
var_assign
'a'
var_ref
'a'
load i32 %t3, i32* %t1, align 4 %t4 = or i32 1, 0
%t5 = add i32 %t3, %t4
右辺の処理
load i32 %t3, i32* %t1, align 4
%t4 = or i32 1, 0
%t5 = add i32 %t3, %t4

• 各行の処理を連結する
let a = 1;
a = a + 2;
対象コード(js)
var_decl
'a'
lit
1
stmts
'+'
lit
2
var_assign
'a'
var_ref
'a'
%t2 = or i32 1, 0
%t4 = or i32 1, 0
%t5 = add i32 %t3, %t4
生成されたLLVM-IR

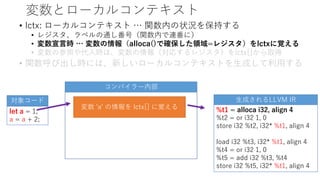

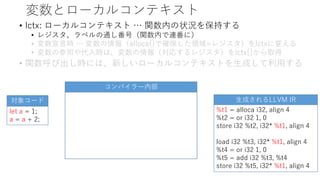

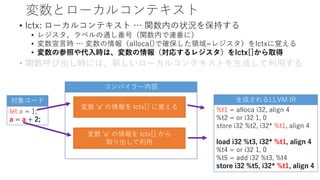

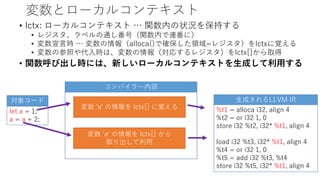

変数とローカルコンテキスト
• lctx: ローカルコンテキスト … 関数内の状況を保持する
• レジスタ、ラベルの通し番号（関数内で連番に）
• 変数宣言時 … 変数の情報（alloca()で確保した領域=レジスタ）をlctxに覚える
• 変数の参照や代入時は、変数の情報（対応するレジスタ）をlctx[]から取得
• 関数呼び出し時には、新しいローカルコンテキストを生成して利用する
let a = 1;
a = a + 2;
対象コード生成されるLLVM IR
%t2 = or i32 1, 0
%t4 = or i32 1, 0
%t5 = add i32 %t3, %t4
コンパイラー内部

let a = 1;
a = a + 2;
%t2 = or i32 1, 0
%t4 = or i32 1, 0
%t5 = add i32 %t3, %t4
変数 'a' の情報を lctx[] に覚える

let a = 1;
a = a + 2;
%t2 = or i32 1, 0
%t4 = or i32 1, 0
%t5 = add i32 %t3, %t4
変数 'a' の情報を lctx[] に覚える
変数 'a' の情報を lctx[] から
取り出して利用

ret i32 0;
}

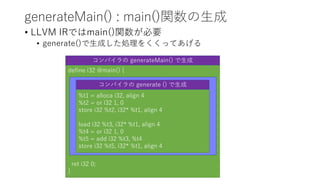

generateMain() : main()関数の生成
• LLVM IRではmain()関数が必要
• generate()で生成した処理をくくってあげる
コンパイラの generateMain() で生成
%t2 = or i32 1, 0
%t4 = or i32 1, 0
%t5 = add i32 %t3, %t4
コンパイラの generate () で生成

各ステップの中身
• コンパイル対象となるNode.jsのソースコードを準備
• 生成結果となるLLVM IR を調査
• コンパラーに実装を追加
• generate() に実装を追加
• コンパイラーを動かしてIRコード生成を確認
• 実行して動作を確認
• lli でIR を実行
• llc & リンカーでバイナリを生成

コンパイル、実行、バイナリ生成
• コンパイル
• $ node mininode_compiler.js 対象ソース.js
• → generated.ll が生成される
• lli で LLVM-IR やビットコードを実行することが可能
• $ lli generated.ll
• llc でオブジェクトファイルを生成→リンカーでバイナリ生成
macOS 10.13の場合
• $ llc generated.ll -O0 -march=x86-64 -filetype=obj -o=generated.o
• $ ld -arch x86_64 -macosx_version_min 10.12.0 generated.o -lSystem -o バイナリ名
• $ ./バイナリ名
$ node mininode_compiler.js 対象ソース.js
$ lli generated.ll
$ llc generated.ll -O0 -march=x86-64 -filetype=obj -o=generated.o
$ ld -arch x86_64 -macosx_version_min 10.13.0 generated.o -lSystem -o バイナリ名
$ ./バイナリ名
ここで、FizzBuzz_funcのデモ

組み込み関数
• FizzBuzzが目標 → 画面出力用に2つの組み込み関数を用意
• int puts(i8*) … 文字列を渡すと、画面に出力
• C言語の標準ライブラリの puts()をそのまま呼び出す
• void putn(i32) … i32 の整数を渡すと、画面に出力
• C言語の標準ライブラリの printf()を利用
declare i32 @puts(i8*) ; -- 標準ライブラリの関数を参照 --
declare i32 @printf(i8*, ...) ; -- 標準ライブラリの関数を参照 --
; -- 文字列定数を宣言 --
@.str = private unnamed_addr constant [5 x i8] c"%d0D0A00", align 1
; -- 関数定義 --
define void @putn(i32) {
; -- 関数呼び出し --
%2 = call i32 (i8*, ...) @printf(i8* getelementptr inbounds ([5 x i8],
[5 x i8]* @.str, i32 0, i32 0), i32 %0)
ret void
}
generateBuiltin()で生成

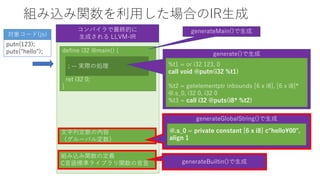

組み込み関数を利用した場合のIR生成
putn(123);
puts("hello");
対象コード(js)
; -- 実際の処理
ret i32 0;
}
文字列定数の内容
（グルーバル定数）
組み込み関数の定義
C言語標準ライブラリ関数の宣言
コンパイラで最終的に
生成される LLVM-IR
generateMain()で生成
generateGlobalString()で生成
@.s_0 = private constant [6 x i8] c"hello00",
align 1
generate()で生成
%t1 = or i32 123, 0
call void @putn(i32 %t1)
%t2 = getelementptr inbounds [6 x i8], [6 x i8]*
@.s_0, i32 0, i32 0
%t3 = call i32 @puts(i8* %t2)

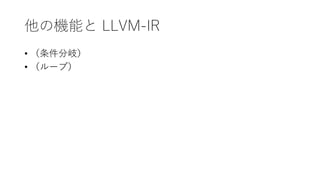

他の機能と LLVM-IR
• （条件分岐）
• （ループ）

条件分岐→条件付きジャンプで実現
int main() {
int a = 3;
if ( a > 1 ) {
putn(333);
}
else {
putn(111);
}
return 0;
}
if.c
; --- if (a > 1) に相当 ---
%4 = icmp sgt i32 %3, 1 ; 変数aの値と、1を比較
br i1 %4, label %L5, label %L6 ; 比較がtrueならL5, falseなら L6にジャンプ
L5: ; -- 条件が真(1)の場合 ---
call void @putn(i32 333)
br label %L7 ; -- 後続処理にジャンプ –
L6: ; -- 条件が偽(0)の場合 ---
call void @putn(i32 111)
br label %L7 ; -- 後続処理にジャンプ –
L7: ; -- 後続処理 –
ret i32 0
}
if.js
let a = 3;
if ( a > 1 ) {
putn(333);
}
else {
putn(111);
}
説明はスキップ

ループ→条件付きジャンプで実現
let a = 0;
while (a < 10) {
a = a + 1;
}
while.js
br label %3 ;--- 条件判定の処理にジャンプ
; --- 条件判定 ---
L3:
%4 = load i32, i32* %2, align 4
%5 = icmp slt i32 %4, 10
br i1 %5, label %L6, label %L10
;--- 条件が真ならループ内の処理に、不成立なら後続処理にジャンプ
L6: ; -- 条件が真(1)の場合 ---
%8 = load i32, i32* %2, align 4
%9 = add i32 %8, 1
store i32 %9, i32* %2, align 4
br label %L3 ; --- 条件判定にジャンプ
L10: ; -- 後続処理 –
ret i32 0
}
int main() {
int a = 0;
while (a < 10) {
a = a + 1;
}
return 0;
}
while.c

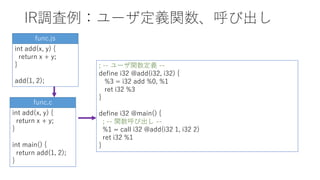

IR調査例：ユーザ定義関数、呼び出し
int add(x, y) {
return x + y;
}
int main() {
return add(1, 2);
}
func.c
; -- ユーザ関数定義 --
define i32 @add(i32, i32) {
%3 = i32 add %0, %1
ret i32 %3
}
; -- 関数呼び出し --
%1 = call i32 @add(i32 1, i32 2)
ret i32 %1
}
int add(x, y) {
return x + y;
}
add(1, 2);
func.js

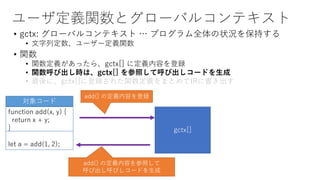

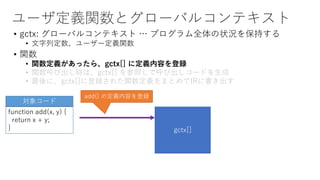

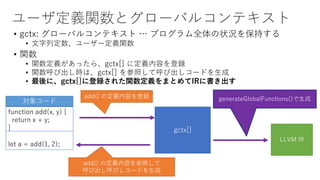

ユーザ定義関数とグローバルコンテキスト
• gctx: グローバルコンテキスト … プログラム全体の状況を保持する
• 文字列定数、ユーザー定義関数
• 関数
• 関数定義があったら、gctx[] に定義内容を登録
• 関数呼び出し時は、gctx[] を参照して呼び出しコードを生成
• 最後に、gctx[]に登録された関数定義をまとめてIRに書き出す
return x + y;
}
対象コード
gctx[]
add() の定義内容を登録

• 関数
return x + y;
}
対象コード
let a = add(1, 2);
gctx[]
add() の定義内容を参照して
呼び出し呼びしコードを生成

• 関数
return x + y;
}
対象コード
let a = add(1, 2);
gctx[]
add() の定義内容を参照して
呼び出し呼びしコードを生成
LLVM IR
generateGlobalFunctions()で生成

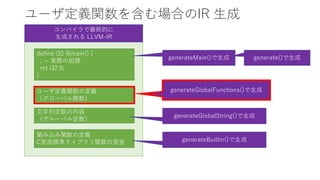

ユーザ定義関数を含む場合のIR 生成
ret i32 0;
}
ユーザ定義関数の定義
（グローバル関数）
文字列定数の内容
（グルーバル定数）
組み込み関数の定義
C言語標準ライブラリ関数の宣言
コンパイラで最終的に
生成される LLVM-IR
generateMain()で生成
generateGlobalFunctions()で生成
generateGlobalString()で生成
generate()で生成

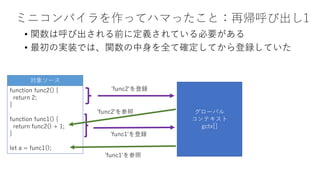

ミニコンパイラを作ってハマったこと：再帰呼び出し1
• 関数は呼び出される前に定義されている必要がある
• 最初の実装では、関数の中身を全て確定してから登録していた
function func2() {
return 2;
}
function func1() {
return func2() + 1;
}
let a = func1();
対象ソース
グローバル
コンテキスト
gctx[]
'func2'を登録
'func1'を登録
'func2'を参照
'func1'を参照

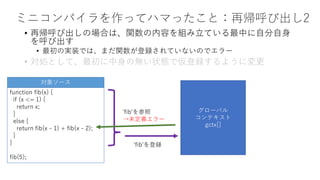

• 再帰呼び出しの場合は、関数の内容を組み立ている最中に自分自身
を呼び出す
• 最初の実装では、まだ関数が登録されていないのでエラー
• 対処として、最初に中身の無い状態で仮登録するように変更
function fib(x) {
if (x <= 1) {
return x;
}
else {
return fib(x - 1) + fib(x - 2);
}
}
fib(5);
対象ソース
'fib'を登録
'fib'を参照
→未定義エラー
グローバル
コンテキスト
gctx[]

• 再帰呼び出しの場合は、関数の内容を組み立ている最中に自分自身
を呼び出す
• 最初の実装では、まだ関数が登録されていないのでエラー
• 対処として、最初に中身の無い状態で仮登録するように変更
function fib(x) {
if (x <= 1) {
return x;
}
else {
return fib(x - 1) + fib(x - 2);
}
}
fib(5);
対象ソース
'fib'を上書き登録
'fib'を参照
※引数の情報を利用
'fib'を仮登録
※引数に情報は保持
グローバル
コンテキスト
gctx[]

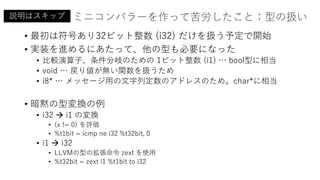

ミニコンパラーを作って苦労したこと：型の扱い
• 最初は符号あり32ビット整数 (i32) だけを扱う予定で開始
• 実装を進めるにあたって、他の型も必要になった
• 比較演算子、条件分岐のための 1ビット整数 (i1) … bool型に相当
• void … 戻り値が無い関数を扱うため
• i8* … メッセージ用の文字列定数のアドレスのため。char*に相当
• 暗黙の型変換の例
• i32  i1 の変換
• (x != 0) を評価
• %t1bit = icmp ne i32 %t32bit, 0
• i1  i32
• LLVMの型の拡張命令 zext を使用
• %t32bit = zext i1 %t1bit to i32

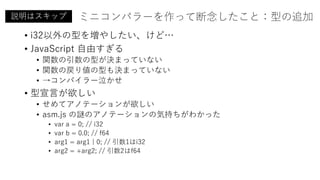

ミニコンパラーを作って断念したこと：型の追加
• i32以外の型を増やしたい、けど…
• JavaScript 自由すぎる
• 関数の引数の型が決まっていない
• 関数の戻り値の型も決まっていない
• →コンパイラー泣かせ
• 型宣言が欲しい
• せめてアノテーションが欲しい
• asm.js の謎のアノテーションの気持ちがわかった
• var a = 0; // i32
• var b = 0.0; // f64
• arg1 = arg1 | 0; // 引数1はi32
• arg2 = +arg2; // 引数2はf64

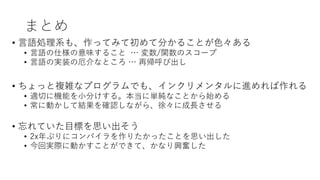

まとめ
• 言語処理系も、作ってみて初めて分かることが色々ある
• 言語の仕様の意味すること … 変数/関数のスコープ
• 言語の実装の厄介なところ … 再帰呼び出し
• ちょっと複雑なプログラムでも、インクリメンタルに進めれば作れる
• 適切に機能を小分けする。本当に単純なことから始める
• 常に動かして結果を確認しながら、徐々に成長させる
• 忘れていた目標を思い出そう
• 2x年ぶりにコンパイラを作りたかったことを思い出した
• 今回実際に動かすことができて、かなり興奮した

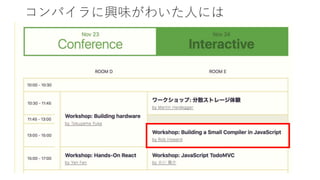

コンパイラに興味がわいた人には

Thank You!
ご質問は？
Node.jsでつくるNode.jsミニコンパイラ - もくじ
https://qiita.com/massie_g/items/3ba1ba5d55499ee84b0b
Node.jsでつくるNode.js - もくじ（インタープリター）
https://qiita.com/massie_g/items/3ee11c105b4458686bc1

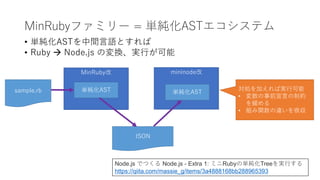

MinRubyファミリー = 単純化ASTエコシステム
• 単純化ASTを中間言語とすれば
• Ruby  Node.js の変換、実行が可能
sample.rb
MinRuby改
JSON
単純化AST
mininode改
単純化AST
対処を加えれば実行可能
• 変数の事前宣言の制約
を緩める
• 組み関数の違いを吸収
Node.js でつくる Node.js - Extra 1: ミニRubyの単純化Treeを実行する
https://qiita.com/massie_g/items/3a4888168bb288965393

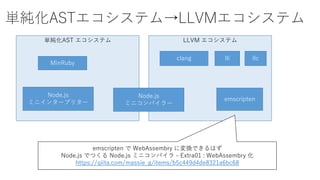

単純化AST エコシステム
単純化ASTエコシステム→LLVMエコシステム
MinRuby
Node.js
ミニインタープリター
LLVM エコシステム
Node.js
ミニコンパイラー
clang lli llc
emscripten
emscripten で WebAssembry に変換できるはず
Node.js でつくる Node.js ミニコンパイラ - Extra01 : WebAssembry 化
https://qiita.com/massie_g/items/b5c449d4de8321a6bc68

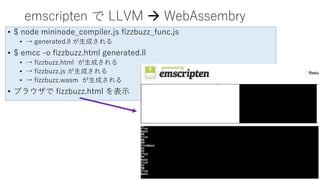

emscripten で LLVM  WebAssembry
• $ node mininode_compiler.js fizzbuzz_func.js
• → generated.ll が生成される
• $ emcc -o fizzbuzz.html generated.ll
• → fizzbuzz.html が生成される
• → fizzbuzz.js が生成される
• → fizzbuzz.wasm が生成される
• ブラウザで fizzbuzz.html を表示

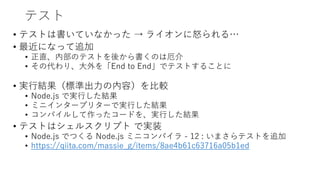

テスト
• テストは書いていなかった → ライオンに怒られる…
• 最近になって追加
• 正直、内部のテストを後から書くのは厄介
• その代わり、大外を「End to End」でテストすることに
• 実行結果（標準出力の内容）を比較
• Node.js で実行した結果
• ミニインタープリターで実行した結果
• コンパイルして作ったコードを、実行した結果
• テストはシェルスクリプトで実装
• Node.js でつくる Node.js ミニコンパイラ - 12 : いまさらテストを追加
• https://qiita.com/massie_g/items/8ae4b61c63716a05b1ed

Node.jsでつくるNode.js ミニインタープリター＆コンパイラー

More Related Content

What's hot

Similar to Node.jsでつくるNode.js ミニインタープリター＆コンパイラー

More from mganeko

Node.jsでつくるNode.js ミニインタープリター＆コンパイラー
