El documento describe varios métodos para medir el nivel de líquidos en tanques, incluyendo métodos directos como la varilla graduada y el cristal de nivel, e indirectos como los flotadores, manómetros, membranas, burbujeo de aire, y métodos eléctricos, ultrasónicos, de radiación y ópticos. Cada método se explica brevemente en términos de su funcionamiento, aplicaciones comunes y limitaciones.

1. M en C. Ivonne Yesenia Hernández
González
Ing. Lourdes Reyes González
Ing. Martínez Gorostieta Claudia Lizbeth

2. El nivel es una variable muy importante en los procesos ya que está
vinculada a la operación del equipo, al inventario, etc. Lo más común es
designar con nivel a la posición de la interface líquido-gas o sólido-gas.
Pero también se suele medir y controlar la interface líquido-líquido y
líquido sólido.

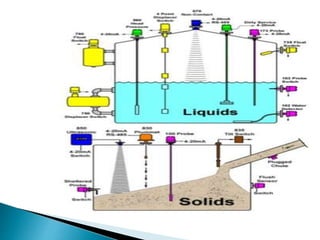

La medición de nivel se puede realizar por medidas directas o indirectas,
claro está que los métodos indirectos tienen un error inherente debido a
que el nivel se determina a partir de la medida de otra variable

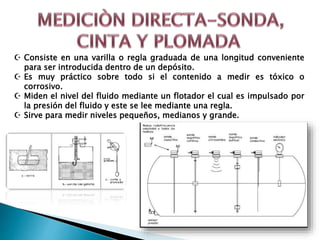

6.  Consiste en una varilla o regla graduada de una longitud conveniente
para ser introducida dentro de un depósito.
 Es muy práctico sobre todo si el contenido a medir es tóxico o
corrosivo.
 Miden el nivel del fluido mediante un flotador el cual es impulsado por
la presión del fluido y este se lee mediante una regla.
 Sirve para medir niveles pequeños, medianos y grande.

7.  Consiste en un tubo de vidrio con
sus extremos conectados al tanque
mediante bloques metálicos y
válvulas.
 El nivel de cristal normal se emplea
para presiones de hasta 700 KPa,
para presiones más elevadas se usa
un cristal grueso.
 Ofrece gran seguridad en la lectura
del nivel del líquido, pudiendo
controlar o calibrar con este las
lecturas de otros aparatos.
 No tiene señal de salida.
 Usado para medir solo niveles
medianos y grandes.

8. Consisten en un flotador situado en el seno del líquido y conectado al
exterior del tanque indicando directamente el nivel.
Es el más utilizado en tanques de gran capacidad, tales como fuel-oil y
gas-oil.
Contacto directo con el fluido.
Su exactitud es de ±0.5% .
El tipo yoyo trabaja con el mismo principio pero es empleado para
medición de solidos en tanques.
Se usa cunado se trabaja con presiones superiores a 25 bares.
Tiene señal de salida, por lo que puede ser controlado desde una
computadora.
La escala está graduada de forma inversa

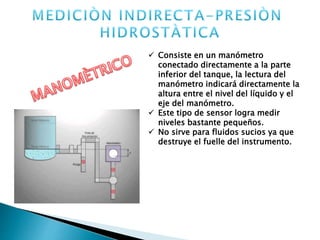

9.  Consiste en un manómetro
conectado directamente a la parte
inferior del tanque, la lectura del
manómetro indicará directamente la
altura entre el nivel del líquido y el
eje del manómetro.
 Este tipo de sensor logra medir
niveles bastante pequeños.
 No sirve para fluidos sucios ya que
destruye el fuelle del instrumento.

10.  Este utiliza una membrana conectada con un tubo estanco lleno de
aire a un instrumento medidor de presión.
 La fuerza ejercida por la columna de líquido sobre el área de la
membrana comprime el aire atrapado en el tubo con una presión
igual a la presión ejercida por la columna de líquido.
 El medidor tiene una exactitud de hasta 1% y puede trabajar hasta
temperaturas de 60 º C.
 No es conveniente usarlo para líquidos corrosivos.
 Usado para medir niveles pequeños y medianos.

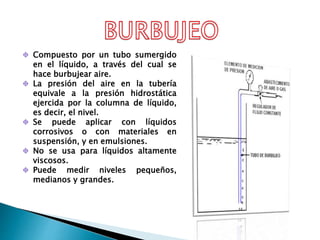

11. Compuesto por un tubo sumergido
en el líquido, a través del cual se
hace burbujear aire.
La presión del aire en la tubería
equivale a la presión hidrostática
ejercida por la columna de líquido,
es decir, el nivel.
Se puede aplicar con líquidos
corrosivos o con materiales en
suspensión, y en emulsiones.
No se usa para líquidos altamente
viscosos.
Puede medir niveles pequeños,
medianos y grandes.

12. Diferencial consiste en un diafragma en contacto con el líquido del
tanque, que permite medir la presión hidrostática en un punto del fondo
del tanque.
Su precisión al medir es bastante buena en este tipo de instrumentos.
El material del diafragma debe ser compatible con el fluido del tanque.
Empleado para medir niveles desde pequeños hasta grandes.

13. RESISTIVOS
•Consta de un flotador conectada a un eje giratorio mediante un
brazo, el cual hace girar el eje de un potenciómetro o desplaza la
guía de un potenciómetro recto.
CONDUCTIVOS
•Circuito eléctrico que cierra cuando el liquido toca los electrodos.
•Tiene señales de salida.
•Usado normalmente para niveles medianos y grandes.
•El liquido manejado debe tener un mínimo de conductividad.
CAPACITIVOS
•Funciona midiendo la capacidad de un condensador (capacitor)
formado por un electrodo sumergido en el medio del tanque y las
paredes del tanque.
•La precisión de este instrumento está en el orden del ±1%.
•Lo afecta la temperatura y las incrustaciones en el electrodo.

14.  Este método se basa en la emisión de un impulso ultrasónico a una
superficie reflectante, la superficie libre, y la recepción del eco del
mismo en el receptor.
 Su principio funcional es el tiempo que tarda en llegar la onda de
sonido al fluido.
 Es empleado para niveles pequeños y medianos.
 Lo afecta la temperatura, la presencia de espuma, etc.
 Los sensores trabajan a una frecuencia de 20 a 200 KHz.

15.  Consiste en el uso de una fuente de
radiación y un detector de radiación,
dependiendo del sitio en donde se
coloquen ambos la radiación
captada por el detector será
proporcional al nivel del tanque.
 Esta es usada principalmente
cuando la fuente está montada
sobre un flotador.
 La radiación atraviesa diversos
materiales por lo cual el sistema
puede colocarse al exterior del
tanque.
 Se puede usar en líquidos corrosivos
y a alta presión y temperatura.
 Alta velocidad de respuesta y larga
vida.
 Se trabaja con elementos
radioactivos peligrosos lo cual
requiere licencia.

16. Otros
Fenómenos
NIVEL
ÓPTICO
NIVEL
VIBRATORIO
DISPERSIÓN
TÉRMICA
Se basa en el uso
de fibras ópticas,
de forma que la
electrónica
necesaria se
encuentra
suficientemente
alejada del punto
de medida.
Consiste en una
horquilla que vibra a su
frecuencia de
resonancia.
Consiste en dos sondas
de resistencia, una de
las cuales se calienta y
la otra está a la
temperatura del
proceso, con lo que
proporcionan dos
resistencias diferentes.
