1. TESIS DE CARRERA
REVITALIZANDO
SOLEDAD DE LOS ANGELES
ALVAREZ
2016
1

2. + FADAU
| MUSEO FERROVIARIO
Y ESPACIO DE VINCULACIÓN SOCIOCULTURAL VILLARS|
ALVAREZ 3701-0850|2016| 2
mufer
POR LA DIGNIDAD SOCIAL DE LOS PUEBLOS

3. 00. ÍNDICE
CONTENIDO DE TESIS
ALVAREZ 3701-0850|2016| 3
TEMA
AREADEINTERVENCION
ESTRATEGIAS
COMPROMISOSOCIAL
IMPLANTACION
ESTRUCTURAFUNCIONAL
ESTRUCTURAMORFOLOGICA
DISEÑOMATERIALIDADES
•-MATERIALIDAD
•-ESTRUCTURARESISTENE

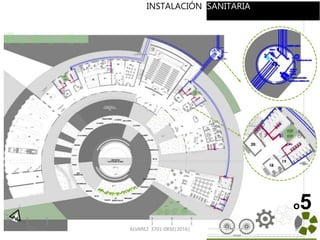

•-INSTALACIONES
•-DETALLESCONSTRUCTUVOS
DISEÑOSUSTENTABLE
COMPROMISOCONELENTORNO
INNOVACION
REFLEXIONFINAL

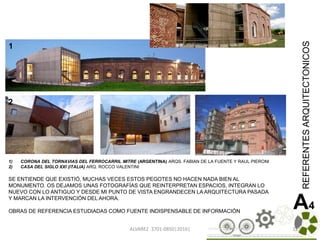

REFERENTESARQUITECTONICOS

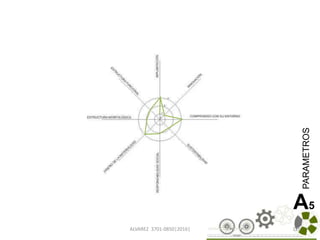

PARAMETROS
RENDER
A1 A2 A3 01 02 03 04 05 06 07 08 A3 A4 A5 A6

4. TEMA
4
A1
4

5. ALVAREZ 3701-0850|2016| 5
A1

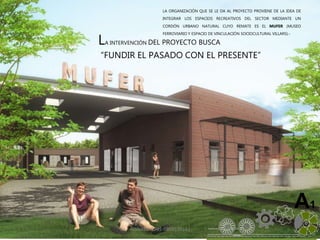

LA INTERVENCIÓN DEL PROYECTO BUSCA
“FUNDIR EL PASADO CON EL PRESENTE”
LA ORGANIZACIÓN QUE SE LE DA AL PROYECTO PROVIENE DE LA IDEA DE
INTEGRAR LOS ESPACIOS RECREATIVOS DEL SECTOR MEDIANTE UN
CORDÓN URBANO NATURAL CUYO REMATE ES EL MUFER (MUSEO
FERROVIARIO Y ESPACIO DE VINCULACIÓN SOCIOCULTURAL VILLARS).-

6. AREA DE
INTERVENCION
A2

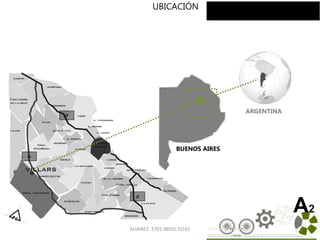

7. ALVAREZ 3701-0850|2016| 7
UBICACIÓN
ARGENTINA
BUENOS AIRES
A2

8. ALVAREZ 3701-0850|2016| 8
A2

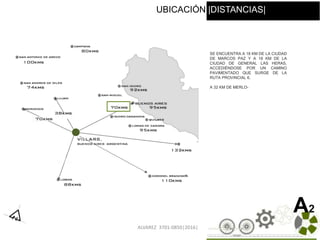

SE ENCUENTRA A 18 KM DE LA CIUDAD
DE MARCOS PAZ Y A 18 KM DE LA
CIUDAD DE GENERAL LAS HERAS,
ACCEDIÉNDOSE POR UN CAMINO
PAVIMENTADO QUE SURGE DE LA
RUTA PROVINCIAL 6.
A 32 KM DE MERLO-
UBICACIÓN |DISTANCIAS|

9. ALVAREZ 3701-0850|2016| 9
TREN A LA PAMPA
UBICACIÓN |ACCESOS Y RUTAS|
A2
RUTA PROV. Nº 6
 ATRAVIESA 12 MUNICIPIOS.
 UNE LOS PUERTOS DE ZARATE-CAMPANA CON EL DE LA PLATA.

10. 1991
2001
2010
2014
700
800
1100
2000
764
892
1147
2000

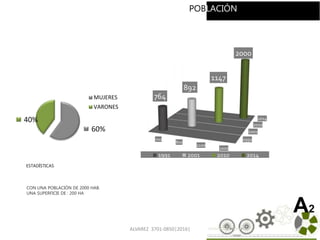

1991 2001 2010 2014
ALVAREZ 3701-0850|2016| 10
ESTADÍSTICAS
60%
40%
MUJERES
VARONES
CON UNA POBLACIÓN DE 2000 HAB.
UNA SUPERFICIE DE : 200 HA
POBLACIÓN
A2

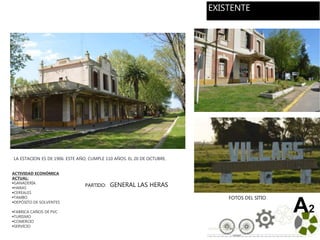

11. LA ESTACION ES DE 1906. ESTE AÑO, CUMPLE 110 AÑOS. EL 20 DE OCTUBRE.
A2
ACTIVIDAD ECONÓMICA
ACTUAL:
GANADERÍA
HARAS
CEREALES
TAMBO
DEPÓSITO DE SOLVENTES
FABRICA CAÑOS DE PVC
TURISMO
COMERCIO
SERVICIO
PARTIDO: GENERAL LAS HERAS
FOTOS DEL SITIO
EXISTENTE

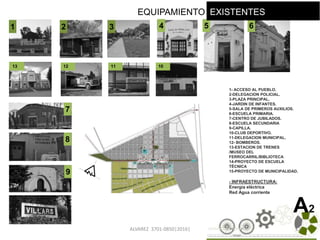

12. ALVAREZ 3701-0850|2016| 1212
1- ACCESO AL PUEBLO.
2-DELEGACION POLICIAL.
3-PLAZA PRINCIPAL.
4-JARDIN DE INFANTES.
5-SALA DE PRIMEROS AUXILIOS.
6-ESCUELA PRIMARIA.
7-CENTRO DE JUBILADOS.
8-ESCUELA SECUNDARIA
9-CAPILLA.
10-CLUB DEPORTIVO.
11-DELEGACION MUNICIPAL.
12- BOMBEROS.
13-ESTACION DE TRENES
/MUSEO DEL
FERROCARRIL/BIBLIOTECA
14-PROYECTO DE ESCUELA
TÉCNICA
15-PROYECTO DE MUNICIPALIDAD.
- INFRAESTRUCTURA:
Energía eléctrica
Red Agua corriente
1
9
8
7
5 6432
13 12 11 10
A2
EQUIPAMIENTO EXISTENTES

13. ALVAREZ-MATEO-ROUTIN|2014| 13

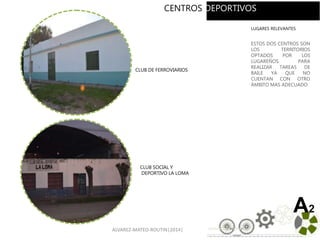

CLUB DE FERROVIARIOS
CLUB SOCIAL Y
DEPORTIVO LA LOMA
A2
LUGARES RELEVANTES
ESTOS DOS CENTROS SON
LOS TERRITORIOS
OPTADOS POR LOS
LUGAREÑOS PARA
REALIZAR TAREAS DE
BAILE YA QUE NO
CUENTAN CON OTRO
ÁMBITO MAS ADECUADO.
CENTROS DEPORTIVOS

14. ESTRATEGIAS
1414
A3

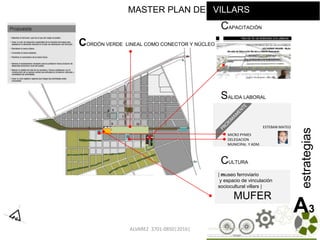

15. ALVAREZ 3701-0850|2016| 1515
estrategias
A3
ESTEBAN MATEO
MICRO PYMES
DELEGACION
MUNICIPAL Y ADM.
| museo ferroviario
y espacio de vinculación
sociocultural villars |
MUFER
CORDÓN VERDE LINEAL COMO CONECTOR Y NÚCLEO
CAPACITACIÓN
CULTURA
SALIDA LABORAL
MASTER PLAN DE VILLARS

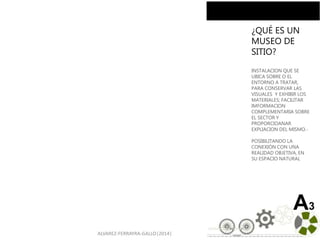

16. ALVAREZ-FERRAYRA-GALLO|2014|
A3
¿QUÉ ES UN
MUSEO DE
SITIO?
INSTALACION QUE SE
UBICA SOBRE O EL
ENTORNO A TRATAR,
PARA CONSERVAR LAS
VISUALES Y EXHIBIR LOS
MATERIALES; FACILITAR
IMFORMACION
COMPLEMENTARIA SOBRE
EL SECTOR Y
PROPORCIOANAR
EXPLIACION DEL MISMO.-
POSIBILITANDO LA
CONEXIÓN CON UNA
REALIDAD OBJETIVA, EN
SU ESPACIO NATURAL

17. COMPROMISO
SOCIAL
ALVAREZ 3701-0850|2016| 17
01

18. ALVAREZ 3701-0850|2016| 18
01
COMPROMISO SOCIAL CON LA COMUNIDAD
1. RECUPERACIÓN Y PUESTA EN VALOR.-
2. REVITALIZACIÓN Y PROMOCIÓN DEL ÁREA.-
3. RESPETO AL ENTORNO Y AL MEDIO AMBIENTE.
4. VALORIZACIÓN Y USO RACIONAL DEL RECURSOS NATURALES.-
5. ORDENAMIENTO DE NORMATIVAS.-
6. INCORPORAR UN ESPACIO PUBLICO DE ESPARCIMIENTO PARA LA CIUDAD DE VILLARS.-
7. AGREGAR INTERACCIÓN ENTRE DIFERENTES ACTORES POR MEDIO DE DIVERSAS ACTIVIDADES.-
8. SATISFACER LAS NECESIDADES DEL PRESENTE SIN COMPROMETER LAS GENERACIONES FUTURAS.
9. PROVEER A VILLARS DE UN NUEVO EQUIPAMIENTO, HASTA AHORA INEXISTENTE EN LA ZONA.
10. UBICACIÓN ESTRATÉGICA DEL PROYECTO
11. PROMOVER ACTIVIDADES CULTURALES, RECREATIVAS PARA TODAS LAS EDADES. PARTICIPACIÓN
CIUDADANA.
12. CONSOLIDAR A VILLARS COMO INTEGRANTE DE UNA RED DE ASENTAMIENTOS HUMANOS DE ESCALA
MENOR.
13. ENTENDER EL NUEVO ESPACIO COMO EXPERIENCIA DE RELACIÓN Y COMUNICACIÓN ENTRE ACTORES
URBANOS
14. ACEPTAR EL COMPROMISO DE SER UN AGENTE ACTIVO DE TRANSFORMACIÓN Y CRECIMIENTO DE LA CIUDAD.

19. ALVAREZ 3701-0850|2016| 19
01

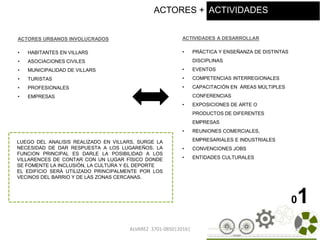

ACTORES URBANOS INVOLUCRADOS
• HABITANTES EN VILLARS
• ASOCIACIONES CIVILES
• MUNICIPALIDAD DE VILLARS
• TURISTAS
• PROFESIONALES
• EMPRESAS
ACTIVIDADES A DESARROLLAR
• PRÁCTICA Y ENSEÑANZA DE DISTINTAS
DISCIPLINAS
• EVENTOS
• COMPETENCIAS INTERREGIONALES
• CAPACITACIÓN EN ÁREAS MÚLTIPLES
CONFERENCIAS
• EXPOSICIONES DE ARTE O
PRODUCTOS DE DIFERENTES
EMPRESAS
• REUNIONES COMERCIALES,
EMPRESARIALES E INDUSTRIALES
• CONVENCIONES JOBS
• ENTIDADES CULTURALES
LUEGO DEL ANALISIS REALIZADO EN VILLARS, SURGE LA
NECESIDAD DE DAR RESPUESTA A LOS LUGAREÑOS. LA
FUNCION PRINCIPAL ES DARLE LA POSIBILIDAD A LOS
VILLARENCES DE CONTAR CON UN LUGAR FÍSICO DONDE
SE FOMENTE LA INCLUSIÓN, LA CULTURA Y EL DEPORTE
EL EDIFICIO SERÁ UTILIZADO PRINCIPALMENTE POR LOS
VECINOS DEL BARRIO Y DE LAS ZONAS CERCANAS.
ACTORES + ACTIVIDADES

20. 20
A3
EL MUSEO ESTA DESTINADO A AFIANZAR LA RELACION DEL HOMBRE CON SU PATRIMONIO NATURAL Y CULTURAL
ALVAREZ 3701-0850|2016|
EL MUSEO COMO
CENTRO DE
COMUNICACIÓN
NECESITA CONOCER
TANTO SUS
COLECCIONES COMO EL
PUBLICO RECEPTOR.
ES FUNDAMENTAL
ESTABLECER QUE
ESTRATEGIAS DE
COMUNICACIÓN SE VAN
A UTILIZAR PARA
CONSEGUIR UN MENSAJE
CLARO, PRECISO Y
COMPRENSIBLE
LOS RECEPTORES

21. ALVAREZ 3701-0850|2016| 21
A3
LOS AMIGOS DEL
FERROCARRIL BELGRANO
CARGAS SON LOS
ENCARGADOS DE LLEVAR
A CABO LOS MUSEOS EN
CADA ESTACIÓN DE ESTE
TREN.
GRACIAS A ELLOS SE
CONSERVAN EL EQUIPO
ANTIGUO Y REALIZAN
PASEOS A LOS VISITANTE
EN LAS ZORRAS.
NOS REUNIMOS CON EL SEÑOR MARTÍNO VIVE EN LA ESTACIÓN DE
NAVARRO FUE FERROVIARIO Y HOY ENCARGADO DEL MUSEO DE
NAVARRO
ACTORES

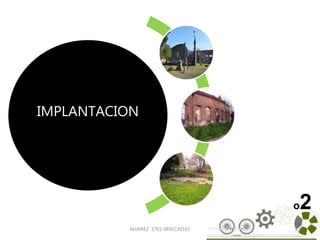

22. IMPLANTACION
ALVAREZ 3701-0850|2016| 22
o2

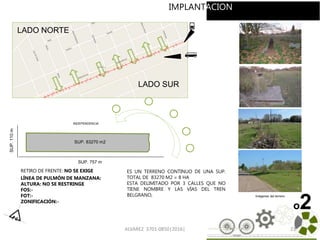

23. ALVAREZ 3701-0850|2016| 23
RETIRO DE FRENTE: NO SE EXIGE
LÍNEA DE PULMÓN DE MANZANA:
ALTURA: NO SE RESTRINGE
FOS:-
FOT:-
ZONIFICACIÓN:-
INDEPENDENCIA
SUP. 83270 m2
ES UN TERRENO CONTINUO DE UNA SUP.
TOTAL DE 83270 M2 = 8 HA
ESTA DELIMITADO POR 3 CALLES QUE NO
TIENE NOMBRE Y LAS VÍAS DEL TREN
BELGRANO,
SUP. 757 m
SUP.110m
Imágenes del terreno
LADO SUR
LADO NORTE
o2
IMPLANTACION

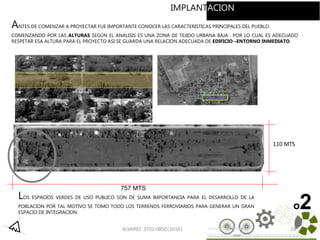

24. ALVAREZ 3701-0850|2016| 24
757 MTS
110 MTS
ANTES DE COMENZAR A PROYECTAR FUE IMPORTANTE CONOCER LAS CARACTERISTICAS PRINCIPALES DEL PUEBLO.
COMENZANDO POR LAS ALTURAS SEGÚN EL ANALISIS ES UNA ZONA DE TEJIDO URBANA BAJA . POR LO CUAL ES ADECUADO
RESPETAR ESA ALTURA PARA EL PROYECTO ASI SE GUARDA UNA RELACION ADECUADA DE EDIFICIO –ENTORNO INMEDIATO
LOS ESPACIOS VERDES DE USO PUBLICO SON DE SUMA IMPORTANCIA PARA EL DESARROLLO DE LA
POBLACION POR TAL MOTIVO SE TOMO TODO LOS TERRENOS FERROVIARIOS PARA GENERAR UN GRAN
ESPACIO DE INTEGRACION.
o2
IMPLANTACION

25. ESTRUCTURA
FUNCIONAL
ALVAREZ 3701-0850|2016| 25
o3

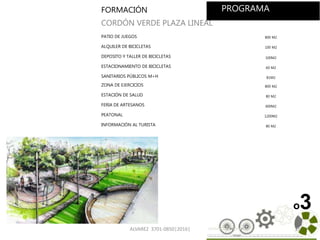

26. ALVAREZ 3701-0850|2016| 26
o3
FORMACIÓN
CORDÓN VERDE PLAZA LINEAL
PATIO DE JUEGOS 800 M2
ALQUILER DE BICICLETAS 100 M2
DEPOSITO Y TALLER DE BICICLETAS 100M2
ESTACIONAMIENTO DE BICICLETAS 60 M2
SANITARIOS PÚBLICOS M+H 81M2
ZONA DE EJERCICIOS 800 M2
ESTACIÓN DE SALUD 80 M2
FERIA DE ARTESANOS 600M2
PEATONAL 1200M2
INFORMACIÓN AL TURISTA 80 M2
TOTAL
PROGRAMA

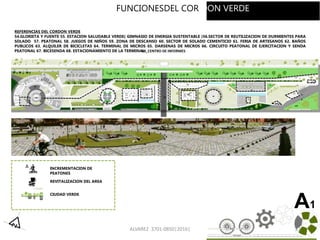

27. ALVAREZ 3701-0850|2016| 27
A1
FUNCIONESDEL COR DON VERDE
REFERENCIAS DEL CORDON VERDE
54.GLORIETA Y FUENTE 55. ESTACION SALUDABLE VERDE( GIMNASIO DE ENERGIA SUSTENTABLE )56.SECTOR DE REUTILIZACION DE DURMIENTES PARA
SOLADO 57. PEATONAL 58. JUEGOS DE NIÑOS 59. ZONA DE DESCANSO 60. SECTOR DE SOLADO CEMENTICIO 61. FERIA DE ARTESANOS 62. BAÑOS
PUBLICOS 63. ALQUILER DE BICICLETAS 64. TERMINAL DE MICROS 65. DARSENAS DE MICROS 66. CIRCUITO PEATONAL DE EJERCITACION Y SENDA
PEATONAL 67. BICESENDA 68. ESTACIONAMIENTO DE LA TERMINAL
INCREMENTACION DE
PEATONES
REVITALIZACION DEL AREA
CIUDAD VERDE
68_CENTRO DE INFORMES

28. ALVAREZ 3701-0850|2016| 28
o3

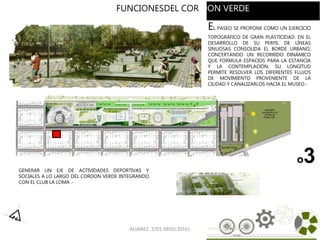

FUNCIONESDEL COR DON VERDE
EL PASEO SE PROPONE COMO UN EJERCICIO
TOPOGRÁFICO DE GRAN PLASTICIDAD. EN EL
DESARROLLO DE SU PERFIL DE LÍNEAS
SINUOSAS CONSOLIDA EL BORDE URBANO,
CONCERTANDO UN RECORRIDO DINÁMICO
QUE FORMULA ESPACIOS PARA LA ESTANCIA
Y LA CONTEMPLACIÓN, SU LONGITUD
PERMITE RESOLVER LOS DIFERENTES FLUJOS
DE MOVIMIENTO PROVENIENTE DE LA
CIUDAD Y CANALIZARLOS HACIA EL MUSEO.-
GENERAR UN EJE DE ACTIVIDADES DEPORTIVAS Y
SOCIALES A LO LARGO DEL CORDON VERDE INTEGRANDO
CON EL CLUB LA LOMA .-

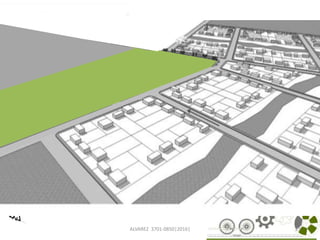

29. ALVAREZ 3701-0850|2016| 29
o5

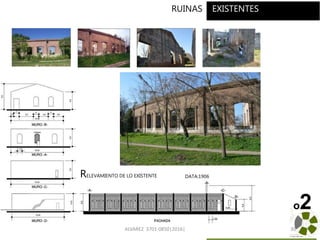

30. ALVAREZ 3701-0850|2016| 30
RELEVAMIENTO DE LO EXISTENTE
RUINAS EXISTENTES
DATA:1906
o2

31. ALVAREZ 3701-0850|2016| 31

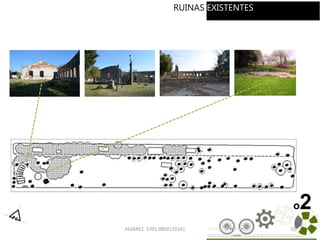

RUINAS EXISTENTES
o2

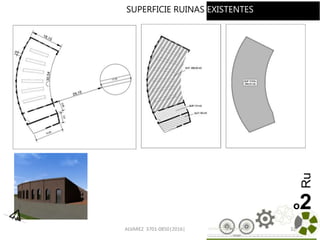

32. ALVAREZ 3701-0850|2016| 32
Ruinasexistentes
o2
SUPERFICIE RUINAS EXISTENTES

33. ALVAREZ 3701-0850|2016| 33
A1

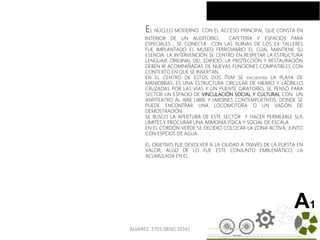

EL NÚCLEO MODERNO CON EL ACCESO PRINCIPAL QUE CONSTA EN
INTERIOR DE UN AUDITORIO, CAFETERÍA Y ESPACIOS PARA
ESPECIALES , SE CONECTA CON LAS RUINAS DE LOS EX TALLERES
FUE IMPLANTADO EL MUSEO FERROVIARIO EL CUAL MANTIENE SU
ESENCIA. LA INTERVENCIÓN SE CENTRO EN RESPETAR LA ESTRUCTURA
LENGUAJE ORIGINAL DEL EDIFICIO. LA PROTECCIÓN Y RESTAURACIÓN
DEBEN IR ACOMPAÑADAS DE NUEVAS FUNCIONES COMPATIBLES CON
CONTEXTO EN QUE SE INSERTAN.

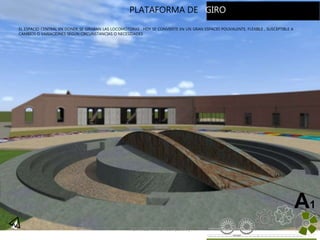

EN EL CENTRO DE ESTOS DOS ÍTEM SE ENCUENTRA LA PLAYA DE
MANIOBRAS, ES UNA ESTRUCTURA CIRCULAR DE HIERRO Y LADRILLO
CRUZADAS POR LAS VÍAS Y UN PUENTE GIRATORIO, SE PENSÓ PARA
SECTOR UN ESPACIO DE VINCULACIÓN SOCIAL Y CULTURAL CON UN
ANFITEATRO AL AIRE LIBRE Y JARDINES CONTEMPLATIVOS, DONDE SE
PUEDE ENCONTRAR UNA LOCOMOTORA O UN VAGÓN DE
DEMOSTRACIÓN.
SE BUSCO LA APERTURA DE ESTE SECTOR Y HACER PERMEABLE SUS
LIMITES Y PROCURAR UNA ARMONÍA FÍSICA Y SOCIAL DE ESCALA.
EN EL CORDÓN VERDE SE DECIDIÓ COLOCAR LA ZONA ACTIVA, JUNTO
CON ESPEJOS DE AGUA.
EL OBJETIVO FUE DEVOLVER A LA CIUDAD A TRAVÉS DE LA PUESTA EN
VALOR, ALGO DE LO FUE ESTE CONJUNTO EMBLEMÁTICO, LA
ACUMULADA EN EL.

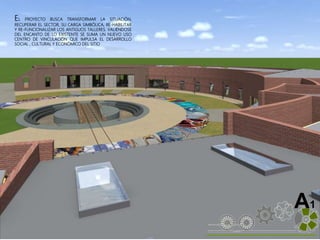

34. ALVAREZ 3701-0850|2016| 34
A1
EL PROYECTO BUSCA TRANSFORMAR LA SITUACIÓN,
RECUPERAR EL SECTOR, SU CARGA SIMBÓLICA, RE-HABILITAR
Y RE-FUNCIONALIZAR LOS ANTIGUOS TALLERES. VALIÉNDOSE
DEL ENCANTO DE LO EXISTENTE SE SUMA UN NUEVO USO
CENTRO DE VINCULACIÓN QUE IMPULSA EL DESARROLLO
SOCIAL , CULTURAL Y ECONÓMICO DEL SITIO

35. ALVAREZ 3701-0850|2016| 35
A1

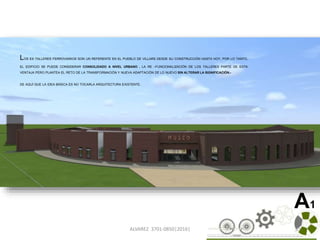

LOS EX TALLERES FERROVIARIOS SON UN REFERENTE EN EL PUEBLO DE VILLARS DESDE SU CONSTRUCCIÓN HASTA HOY, POR LO TANTO,
EL EDIFICIO SE PUEDE CONSIDERAR CONSOLIDADO A NIVEL URBANO . LA RE –FUNCIONALIZACIÓN DE LOS TALLERES PARTE DE ESTA
VENTAJA PERO PLANTEA EL RETO DE LA TRANSFORMACIÓN Y NUEVA ADAPTACIÓN DE LO NUEVO SIN ALTERAR LA SIGNIFICACIÓN.-
DE AQUÍ QUE LA IDEA BÁSICA ES NO TOCARLA ARQUITECTURA EXISTENTE.

36. ALVAREZ 3701-0850|2016| 36
o3

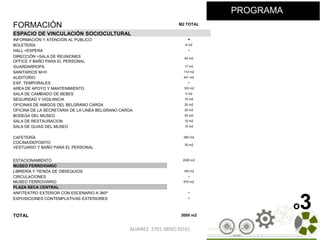

FORMACIÓN M2 TOTAL
ESPACIO DE VINCULACIÓN SOCIOCULTURAL
INFORMACIÓN Y ATENCIÓN AL PUBLICO +
BOLETERÍA 8 m2
HALL +ESPERA +
DIRECCIÓN +SALA DE REUNIONES
OFFICE Y BAÑO PARA EL PERSONAL
84 m2
GUARDARROPA 17 m2
SANITARIOS M+H 110 m2
AUDITORIO 441 m2
EXP. TEMPORALES +
AREA DE APOYO Y MANTENIMIENTO 100 m2
SALA DE CAMBIADO DE BEBES 5 m2
SEGURIDAD Y VIGILANCIA 10 m2
OFICINAS DE AMIGOS DEL BELGRANO CARGA 20 m2
OFICINA DE LA SECRETARIA DE LA LINEA BELGRANO CARGA 20 m2
BODEGA DEL MUSEO 20 m2
SALA DE RESTAURACION 10 m2
SALA DE GUIAS DEL MUSEO 10 m2
CAFETERÍA 280 m2
COCINA/DEPOSITO
VESTUARIO Y BAÑO PARA EL PERSONAL
35 m2
ESTACIONAMIENTO 2200 m2
MUSEO FERROVIARIO
LIBRERÍA Y TIENDA DE OBSEQUIOS 100 m2
CIRCULACIONES +
MUSEO FERROVIARIO 670 m2
PLAZA SECA CENTRAL
ANFITEATRO EXTERIOR CON ESCENARIO A 360º +
EXPOSICIONES CONTEMPLATIVAS EXTERIORES +
TOTAL 3000 m2
PROGRAMA

37. ALVAREZ 3701-0850|2016| 37
o3

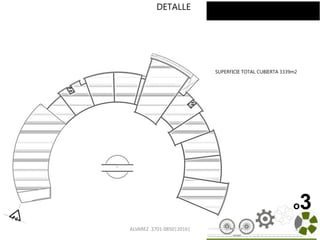

DETALLE
SUPERFICIE TOTAL CUBIERTA 3339m2

38. ALVAREZ 3701-0850|2016| 38
o3

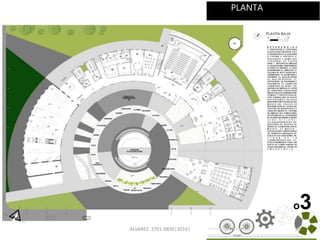

PLANTA

39. ALVAREZ 3701-0850|2016| 39
o3

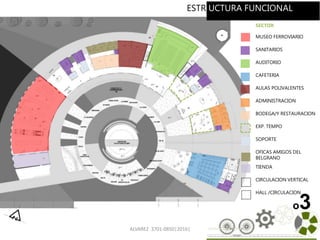

ESTR UCTURA FUNCIONAL
SECTOR
MUSEO FERROVIARIO
SANITARIOS
AUDITORIO
CAFETERIA
AULAS POLIVALENTES
ADMINISTRACION
BODEGA/Y RESTAURACION
EXP. TEMPO
SOPORTE
OFICAS AMIGOS DEL
BELGRANO
TIENDA
CIRCULACION VERTICAL
HALL /CIRCULACION

40. ALVAREZ 3701-0850|2016| 40
o3

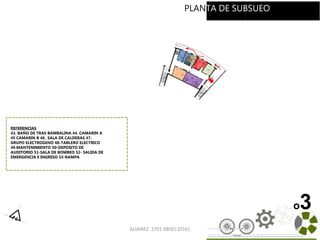

PLANTA DE SUBSUEO
REFERENCIAS
43. BAÑO DE TRAS BAMBALINA 44. CAMARIN A
45 CAMARIN B 46_ SALA DE CALDERAS 47-
GRUPO ELECTROGENO 48-TABLERO ELECTRICO
49.MANTENIMIENTO 50-DEPOSITO DE
AUDITORIO 51-SALA DE BOMBEO 52- SALIDA DE
EMERGENCIA E INGRESO 53-RAMPA

41. ALVAREZ 3701-0850|2016| 41
o3

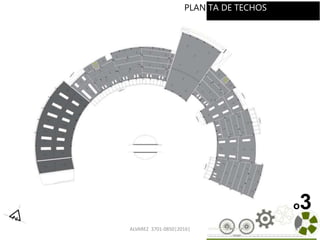

PLAN TA DE TECHOS

42. ALVAREZ 3701-0850|2016| 42
A1
EL ESPACIO CENTRAL EN DONDE SE GIRABAN LAS LOCOMOTORAS . HOY SE CONVIERTE EN UN GRAN ESPACIO POLIVALENTE, FLEXIBLE , SUSCEPTIBLE A
CAMBIOS O VARIACIONES SEGÚN CIRCUNSTANCIAS O NECESIDADES
PLATAFORMA DE GIRO

43. ALVAREZ 3701-0850|2016| 43
o5
ESPACIO SOPORTE
EL CENTRO OFRECE LOS ESPACIOS SOPORTE PARA DESARROLLAR
MULTIPLES ACTIVIDADES, DESDE ACTUACIONES, EXPOSICIONES Y FERIAS.-

44. ALVAREZ 3701-0850|2016| 44
A1

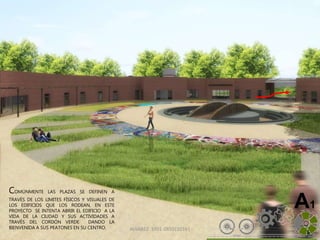

COMÚNMENTE LAS PLAZAS SE DEFINEN A
TRAVÉS DE LOS LIMITES FÍSICOS Y VISUALES DE
LOS EDIFICIOS QUE LOS RODEAN, EN ESTE
PROYECTO SE INTENTA ABRIR EL EDIFICIO A LA
VIDA DE LA CIUDAD Y SUS ACTIVIDADES A
TRAVÉS DEL CORDÓN VERDE DANDO LA
BIENVENIDA A SUS PEATONES EN SU CENTRO.

45. ALVAREZ 3701-0850|2016| 45
o3

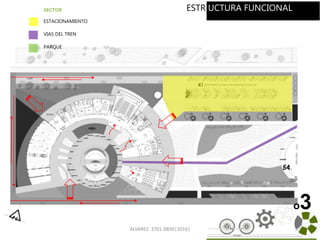

ESTR UCTURA FUNCIONALSECTOR
ESTACIONAMIENTO
VIAS DEL TREN
PARQUE

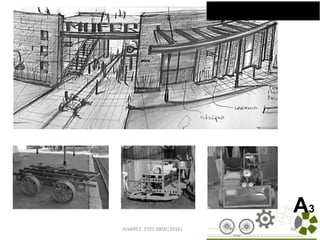

46. ALVAREZ 3701-0850|2016| 46
A3

47. ALVAREZ 3701-0850|2016| 47
o3

48. ALVAREZ 3701-0850|2016| 48
o3

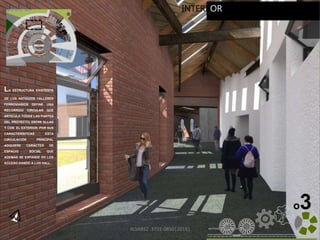

INTERI OR
LA ESTRUCTURA EXISTENTE
DE LOS ANTIGUOS TALLERES
FERROVIARIOS DEFINE UNA
RECORRIDO CIRCULAR QUE
ARTICULA TODAS LAS PARTES
DEL PROYECTO, ENTRE ELLAS
Y CON EL EXTERIOR. POR SUS
CARACTERÍSTICAS ESTA
CIRCULACIÓN PRINCIPAL
ADQUIERE CARÁCTER DE
ESPACIO SOCIAL QUE
ADEMÁS SE EXPANDE EN LOS
ACCESO DANDO A LOS HALL.

49. ALVAREZ 3701-0850|2016| 49
o5

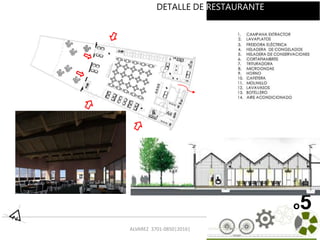

DETALLE DE RESTAURANTE

50. ALVAREZ 3701-0850|2016| 50
o3

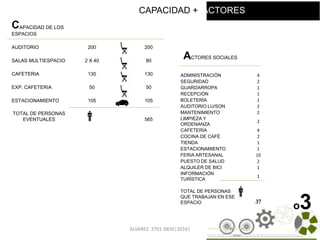

ACTORES SOCIALES
ADMINISTRACIÓN 4
SEGURIDAD 2
GUARDARROPA 1
RECEPCIÓN 1
BOLETERÍA 1
AUDITORIO LU/SON 2
MANTENIMIENTO 2
LIMPIEZA Y
ORDENANZA
2
CAFETERÍA 4
COCINA DE CAFÉ 2
TIENDA 1
ESTACIONAMIENTO 1
FERIA ARTESANAL 10
PUESTO DE SALUD 2
ALQUILER DE BICI 1
INFORMACIÓN
TURÍSTICA
1
TOTAL DE PERSONAS
QUE TRABAJAN EN ESE
ESPACIO 37
CAPACIDAD DE LOS
ESPACIOS
AUDITORIO 200 200
SALAS MULTIESPACIO 2 X 40 80
CAFETERIA 130 130
EXP. CAFETERIA 50 50
ESTACIONAMIENTO 105 105
TOTAL DE PERSONAS
EVENTUALES 565
CAPACIDAD + ACTORES

51. ALVAREZ 3701-0850|2016| 51
o3

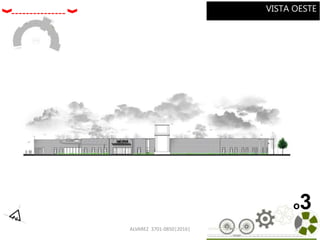

VISTA OESTE

52. ALVAREZ 3701-0850|2016| 52
o3

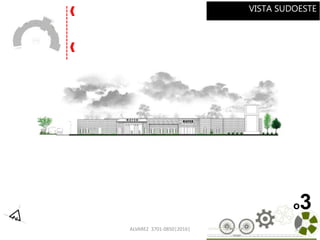

VISTA SUDOESTE

53. ALVAREZ 3701-0850|2016| 53
o3

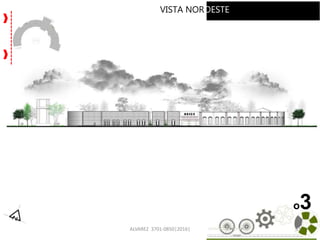

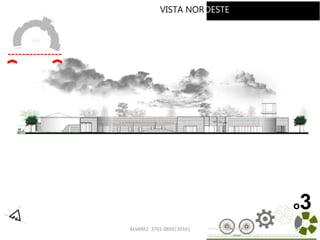

VISTA NOROESTE

54. ALVAREZ 3701-0850|2016| 54
o3
VISTA NOROESTE

55. ALVAREZ 3701-0850|2016| 55
o3

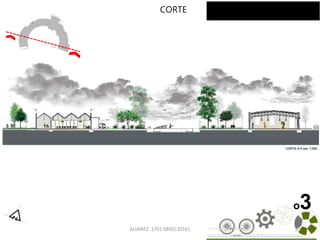

CORTE

56. ALVAREZ 3701-0850|2016| 56
o3

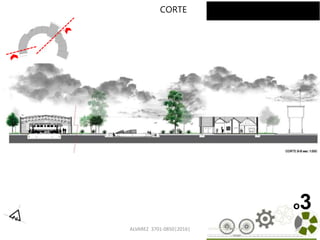

CORTE

57. ALVAREZ 3701-0850|2016| 57
o3

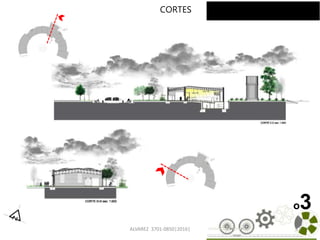

CORTES

58. ESTRUCTURA
MORFOLOGICA
ALVAREZ 3701-0850|2016| 58
o4

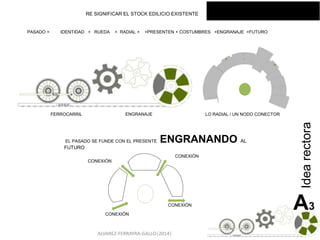

59. ALVAREZ-FERRAYRA-GALLO|2014|
Idearectora
PASADO + IDENTIDAD + RUEDA + RADIAL + +PRESENTEN + COSTUMBRES +ENGRANAJE +FUTURO
EL PASADO SE FUNDE CON EL PRESENTE ENGRANANDO AL
FUTURO
LO RADIAL / UN NODO CONECTORFERROCARRIL ENGRANAJE
CONEXIÓN
CONEXIÓN
CONEXIÓN
CONEXIÓN
RE SIGNIFICAR EL STOCK EDILICIO EXISTENTE
A3

60. 60
A1

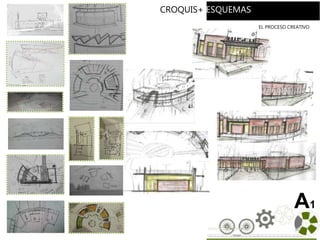

CROQUIS+ ESQUEMAS
EL PROCESO CREATIVO

61. DISEÑO DE
MATERIALIDAD
ALVAREZ 3701-0850|2016| 61
o5

62. ALVAREZ 3701-0850|2016| 62
o5

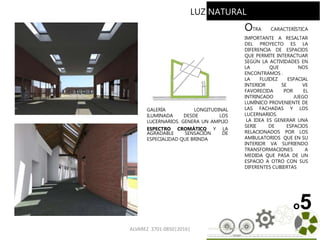

GALERÍA LONGITUDINAL
ILUMINADA DESDE LOS
LUCERNARIOS. GENERA UN AMPLIO
ESPECTRO CROMÁTICO Y LA
AGRADABLE SENSACIÓN DE
ESPECIALIDAD QUE BRINDA
OTRA CARACTERÍSTICA
IMPORTANTE A RESALTAR
DEL PROYECTO ES LA
DIFERENCIA DE ESPACIOS
QUE PERMITE INTERACTUAR
SEGÚN LA ACTIVIDADES EN
LA QUE NOS
ENCONTRAMOS .
LA FLUIDEZ ESPACIAL
INTERIOR SE VE
FAVORECIDA POR EL
INTRINCADO JUEGO
LUMÍNICO PROVENIENTE DE
LAS FACHADAS Y LOS
LUCERNARIOS.
LA IDEA ES GENERAR UNA
SERIE DE ESPACIOS
RELACIONADOS POR LOS
AMBULATORIOS QUE EN SU
INTERIOR VA SUFRIENDO
TRANSFORMACIONES A
MEDIDA QUE PASA DE UN
ESPACIO A OTRO CON SUS
DIFERENTES CUBIERTAS
LUZ NATURAL

63. ALVAREZ 3701-0850|2016| 63
o5

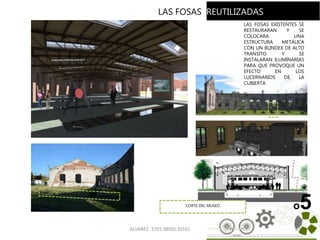

LAS FOSAS EXISTENTES SE
RESTAURARAN Y SE
COLOCARA UNA
ESTRUCTURA METÁLICA
CON UN BLINDEX DE ALTO
TRANSITO. Y SE
INSTALARAN ILUMINARIAS
PARA QUE PROVOQUE UN
EFECTO EN LOS
LUCERNARIOS DE LA
CUBIERTA
LAS FOSAS REUTILIZADAS
CORTE DEL MUSEO

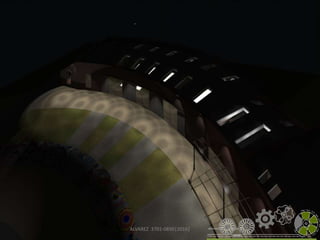

64. ALVAREZ 3701-0850|2016| 64

65. ALVAREZ 3701-0850|2016| 65
o5

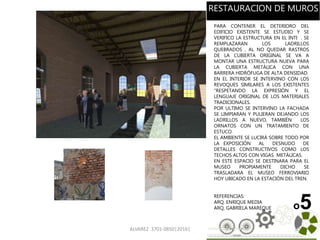

PARA CONTENER EL DETERIORO DEL
EDIFICIO EXISTENTE SE ESTUDIO Y SE
VERIFICO LA ESTRUCTURA EN EL INTI . SE
REMPLAZARAN LOS LADRILLOS
QUEBRADOS , AL NO QUEDAR RASTROS
DE LA CUBIERTA ORIGINAL SE VA A
MONTAR UNA ESTRUCTURA NUEVA PARA
LA CUBIERTA METÁLICA CON UNA
BARRERA HIDRÓFUGA DE ALTA DENSIDAD.
EN EL INTERIOR SE INTERVINO CON LOS
REVOQUES SIMILARES A LOS EXISTENTES
“RESPETANDO LA EXPRESIÓN Y EL
LENGUAJE ORIGINAL DE LOS MATERIALES
TRADICIONALES.
POR ULTIMO SE INTERVINO LA FACHADA
SE LIMPIARAN Y PULIERAN DEJANDO LOS
LADRILLOS A NUEVO, TAMBIÉN LOS
ORNATOS CON UN TRATAMIENTO DE
ESTUCO.
EL AMBIENTE SE LUCIRÁ SOBRE TODO POR
LA EXPOSICIÓN AL DESNUDO DE
DETALLES CONSTRUCTIVOS COMO LOS
TECHOS ALTOS CON VIGAS METÁLICAS.
EN ESTE ESPACIO SE DESTINARA PARA EL
MUSEO PROPIAMENTE DICHO SE
TRASLADARA EL MUSEO FERROVIARIO
HOY UBICADO EN LA ESTACIÓN DEL TREN.
REFERENCIAS:
ARQ. ENRIQUE MEDIA
ARQ. GABRIELA MAREQUE
RESTAURACION DE MUROS

66. 66
o5
ROLAC PLATA MURO MUROS NUEVOS
AISLAMIENTO ACUSTICO Y TERMICO
POR EL CONTACTO TAN PRÓXIMO A LAS VÍAS DEL TREN Y A LOS
RUIDOS SE OPTA POR PONER ROLAC PLATA Y LADRILLOS QUE
AISLAN POR MASA.
ALVAREZ 3701-0850|2016|
ROLAC PLATA MURO:
FILTRO DE LANA DE VIDRIO
REVESTIDO CON FOIL DE
ALUMINIO (BARRERA DE
VAPOR) INCOMBUSTIBLE
LO PLATEADO SE COLOCA
PARA EL INTERIOR

67. ALVAREZ 3701-0850|2016| 67
o5
DETALLE DE LOS REFUERZOS DE LAS PAREDES
LOS MUROS DEL
SECTOR ANTIGUO SON
REFORZADOS CON
PERFILES DE 140
LOS MUROS PORTANTE
DE LA OBRA NUEVA
CONTARAN CON
REFUERZO DE
MAMPOSTERÍA

68. 68
o5

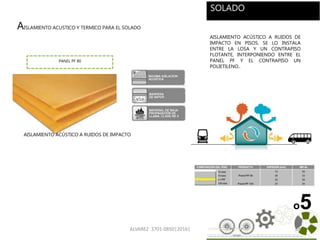

PANEL PF 80
SOLADO
AISLAMIENTO ACUSTICO Y TERMICO PARA EL SOLADO
ALVAREZ 3701-0850|2016|
AISLAMIENTO ACÚSTICO A RUIDOS DE
IMPACTO EN PISOS. SE LO INSTALA
ENTRE LA LOSA Y UN CONTRAPISO
FLOTANTE, INTERPONIENDO ENTRE EL
PANEL PF Y EL CONTRAPISO UN
POLIETILENO..
AISLAMIENTO ACÚSTICO A RUIDOS DE IMPACTO

69. ALVAREZ 3701-0850|2016| 69
o5

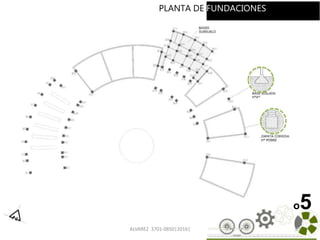

ESTRUCTURA DE TECHOPLANTA DE FUNDACIONES

70. 70
o5

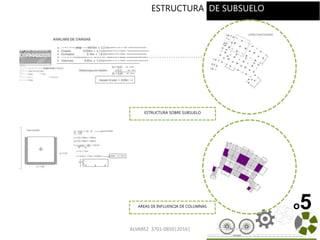

ESTRUCTURA
ESTRUCTURA SOBRE SUBSUELO
AREAS DE INFLUENCIA DE COLUMNAS
ALVAREZ 3701-0850|2016|
ESTRUCTURA DE TECHO
ESTRUCTURA DE SUBSUELO

71. ALVAREZ 3701-0850|2016| 71
o5

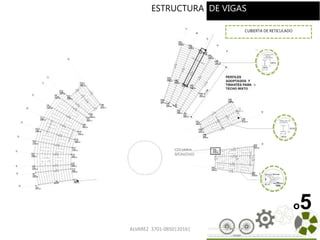

ESTRUCTURA DE VIGAS
CUBIERTA DE RETICULADO

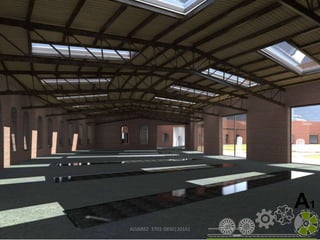

72. ALVAREZ 3701-0850|2016| 72
A1

73. ALVAREZ 3701-0850|2016| 73
o5

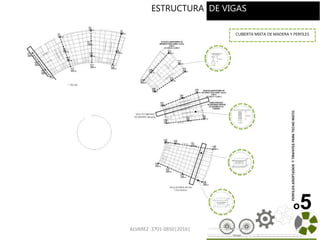

ESTRUCTURA DE TECHOESTRUCTURA DE VIGAS
CUBIERTA MIXTA DE MADERA Y PERFILES

74. ALVAREZ 3701-0850|2016| 74
o5

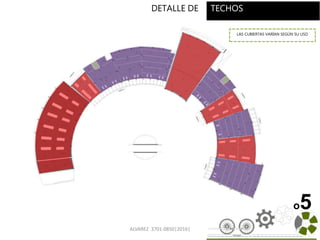

ESTRUCTURA DE TECHODETALLE DE TECHOS
LAS CUBIERTAS VARÍAN SEGÚN SU USO

75. ALVAREZ 3701-0850|2016| 75
o5

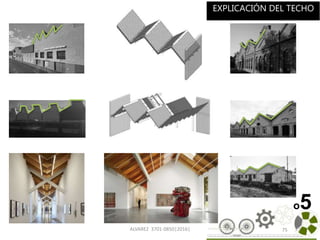

EXPLICACIÓN DEL TECHO
75

76. ALVAREZ 3701-0850|2016| 76
o5

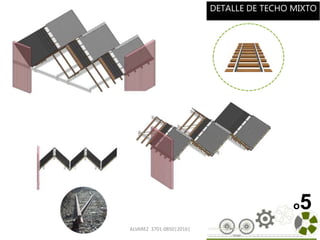

DETALLE DE TECHO MIXTO

77. ALVAREZ 3701-0850|2016| 77
A1

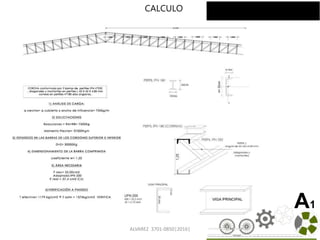

LA ESTRUCTURA EXISTENTE DE LOS
ANTIGUOS TALLERES FERROVIARIOS
DEFINE UNA CIRCULACION CIRCULAR
QUE ARTICULA TODAS LAS PARTES DEL
PROYECTO, ENTRE ELLAS ,ENTRE ELLSS
Y EL EXTERIOR. POR SUS
CARACTERISTICAS ESTA CIRCULACION
PRINCIPAL ADQUIERE CARÁCTER DE
ESPACIO SOCIAL QUE ADEMAS SE
EXPANDE EN EL ACCESO DANDO A LOS
HALL.

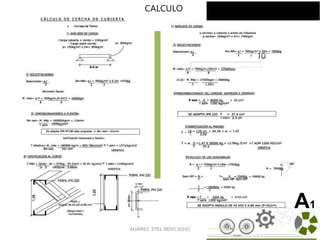

CALCULO

78. ALVAREZ 3701-0850|2016| 78
A1
LA ESTRUCTURA EXISTENTE DE LOS
ANTIGUOS TALLERES FERROVIARIOS
DEFINE UNA CIRCULACION CIRCULAR
QUE ARTICULA TODAS LAS PARTES DEL
PROYECTO, ENTRE ELLAS ,ENTRE ELLSS
Y EL EXTERIOR. POR SUS
CARACTERISTICAS ESTA CIRCULACION
PRINCIPAL ADQUIERE CARÁCTER DE
ESPACIO SOCIAL QUE ADEMAS SE
EXPANDE EN EL ACCESO DANDO A LOS
HALL.

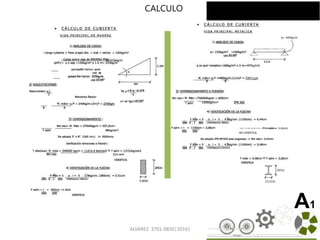

CALCULO

79. ALVAREZ 3701-0850|2016| 79
A1
LA ESTRUCTURA EXISTENTE DE LOS
ANTIGUOS TALLERES FERROVIARIOS
DEFINE UNA CIRCULACION CIRCULAR
QUE ARTICULA TODAS LAS PARTES DEL
PROYECTO, ENTRE ELLAS ,ENTRE ELLSS
Y EL EXTERIOR. POR SUS
CARACTERISTICAS ESTA CIRCULACION
PRINCIPAL ADQUIERE CARÁCTER DE
ESPACIO SOCIAL QUE ADEMAS SE
EXPANDE EN EL ACCESO DANDO A LOS
HALL.
CALCULO

80. ALVAREZ 3701-0850|2016| 80
A1
LA ESTRUCTURA EXISTENTE DE LOS
ANTIGUOS TALLERES FERROVIARIOS
DEFINE UNA CIRCULACION CIRCULAR
QUE ARTICULA TODAS LAS PARTES DEL
PROYECTO, ENTRE ELLAS ,ENTRE ELLSS
Y EL EXTERIOR. POR SUS
CARACTERISTICAS ESTA CIRCULACION
PRINCIPAL ADQUIERE CARÁCTER DE
ESPACIO SOCIAL QUE ADEMAS SE
EXPANDE EN EL ACCESO DANDO A LOS
HALL.
CALCULO

81. ALVAREZ 3701-0850|2016| 81
o5

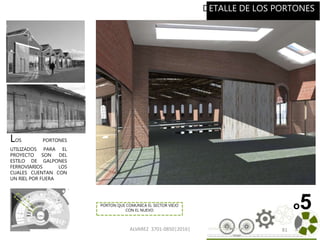

DETALLE DE LOS PORTONES
81
LOS PORTONES
UTILIZADOS PARA EL
PROYECTO SON DEL
ESTILO DE GALPONES
FERROVIARIOS LOS
CUALES CUENTAN CON
UN RIEL POR FUERA
PORTON QUE COMUNICA EL SECTOR VIEJO
CON EL NUEVO

82. ALVAREZ 3701-0850|2016| 82
o5

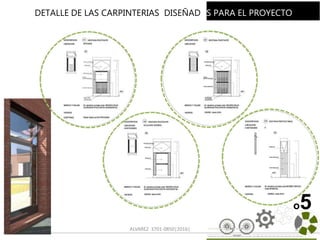

DETALLE DE LAS CARPINTERIAS DISEÑADAS PARA EL PROYECTO

83. ALVAREZ 3701-0850|2016| 83
o5
DETALLE DE ALEROS DE ACCESOS
LOS ALEROS SE ENCUENTRAS EN LOS ACCESOS

84. ALVAREZ 3701-0850|2016| 84
o5

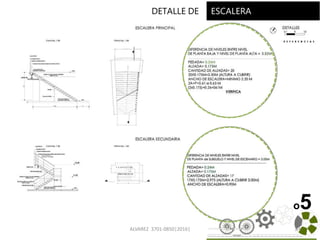

DETALLE DE ESCALERA

85. ALVAREZ 3701-0850|2016| 85
o5
INSTALACIONES

86. ALVAREZ 3701-0850|2016| 86
o5

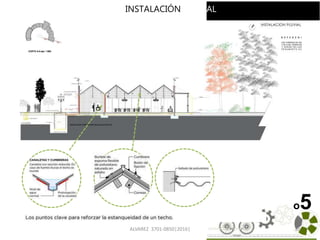

INSTALACIONINSTALACIÓN PLUVIAL

87. ALVAREZ 3701-0850|2016| 87
o5
INSTALACIONINSTALACIÓN PLUVIAL

88. ALVAREZ 3701-0850|2016| 88
o5

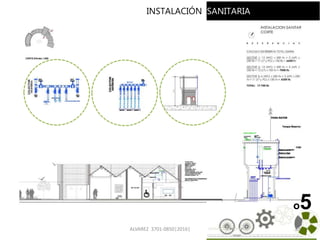

INSTALACIONINSTALACIÓN SANITARIA

89. ALVAREZ 3701-0850|2016| 89
o5
INSTALACIONINSTALACIÓN SANITARIA

90. ALVAREZ 3701-0850|2016| 90
o5

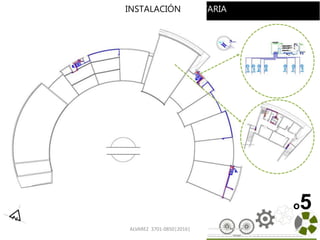

INSTALACIONINSTALACIÓN SANITARIA

91. ALVAREZ 3701-0850|2016| 91
o5

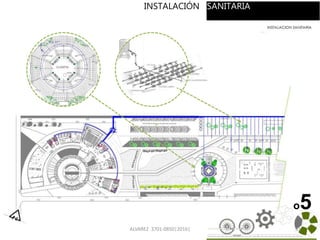

INSTALACIONINSTALACIÓN SANITARIA

92. ALVAREZ 3701-0850|2016| 92
o5

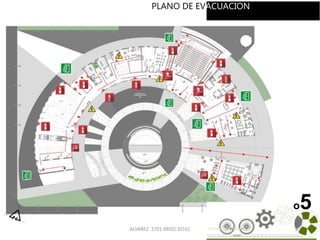

INSTALACIONPLANO DE EVACUACION

93. ALVAREZ 3701-0850|2016| 93
o5

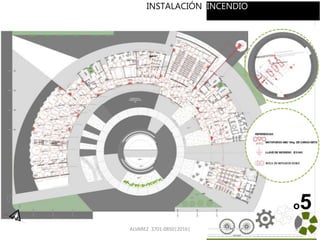

INSTALACIONINSTALACIÓN INCENDIO

94. ALVAREZ 3701-0850|2016| 94
o5
INSTALACIONINSTALACIÓN INCENDIO

95. ALVAREZ 3701-0850|2016| 95
o5

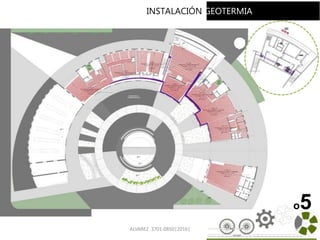

INSTALACIONINSTALACIÓN GEOTERMIA

96. ALVAREZ 3701-0850|2016| 96
o5

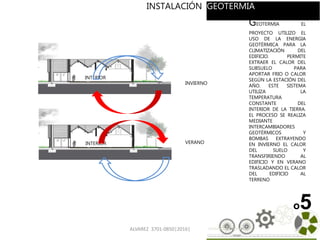

INSTALACION
GEOTERMIA EL
PROYECTO UTILIZO EL
USO DE LA ENERGIA
GEOTÉRMICA PARA LA
CLIMATIZACIÓN DEL
EDIFICIO. PERMITE
EXTRAER EL CALOR DEL
SUBSUELO PARA
APORTAR FRIO O CALOR
SEGÚN LA ESTACIÓN DEL
AÑO. ESTE SISTEMA
UTILIZA LA
TEMPERATURA
CONSTANTE DEL
INTERIOR DE LA TIERRA.
EL PROCESO SE REALIZA
MEDIANTE
INTERCAMBIADORES
GEOTÉRMICOS Y
BOMBAS EXTRAYENDO
EN INVIERNO EL CALOR
DEL SUELO Y
TRANSFIRIENDO AL
EDIFICIO Y EN VERANO
TRASLADANDO EL CALOR
DEL EDIFICIO AL
TERRENO
INTERIOR
INTERIOR VERANO
INVIERNO
INSTALACIÓN GEOTERMIA

97. ALVAREZ 3701-0850|2016| 97
o5

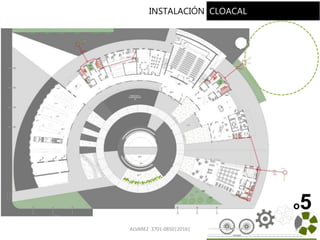

INSTALACIONINSTALACIÓN CLOACAL

98. ALVAREZ 3701-0850|2016| 98
o5

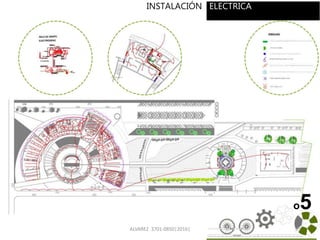

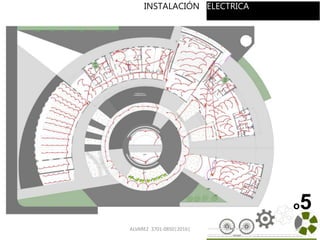

INSTALACIONINSTALACIÓN ELECTRICA

99. ALVAREZ 3701-0850|2016| 99
o5
INSTALACIONINSTALACIÓN ELECTRICA

100. ALVAREZ 3701-0850|2016| 100
DETALLESCONSTRUCTIVOS
o5

101. ALVAREZ 3701-0850|2016| 101
o5
PLAZA CONMEMORATIVA
LA PLAZA
CONMEMORATIVA
CUENTA CON 25
DISEÑOS EN SU SOLADO
CON EL ESTILO
TRENCADIS DEL
ARTISTA PLASTICO
MARIO SANTA
MARIA ALEGANDO
LAS ESTACIONES
FERROVIARIA QUE
RECORRE EL BELGRANO
PASANDO POR VILLARS.-
PLOMER

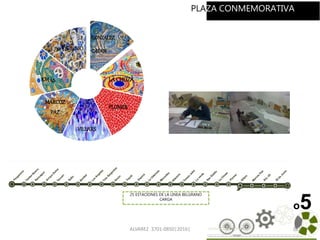

102. ALVAREZ 3701-0850|2016| 102
o5
PLAZA CONMEMORATIVA
GONZALEZ
CATAN
LA CHOZA
PLOMER
VILLARS
MARCOZ
PAZ
KM45.
20 DEJUNIO
25 ESTACIONES DE LA LINEA BELGRANO
CARGA

103. ALVAREZ 3701-0850|2016| 103
o5

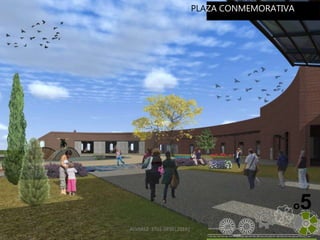

PLAZA CONMEMORATIVA

104. ALVAREZ 3701-0850|2016| 104
o5

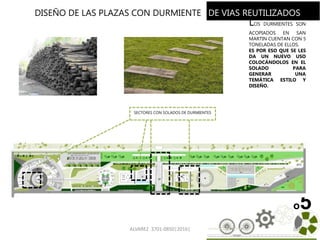

DISEÑO DE LAS PLAZAS CON DURMIENTES DE VIAS REUTILIZADOS
LOS DURMIENTES SON
ACOPIADOS EN SAN
MARTIN CUENTAN CON 5
TONELADAS DE ELLOS.
ES POR ESO QUE SE LES
DA UN NUEVO USO
COLOCÁNDOLOS EN EL
SOLADO PARA
GENERAR UNA
TEMÁTICA ESTILO Y
DISEÑO.
SECTORES CON SOLADOS DE DURMIENTES

105. ALVAREZ 3701-0850|2016| 105
o5

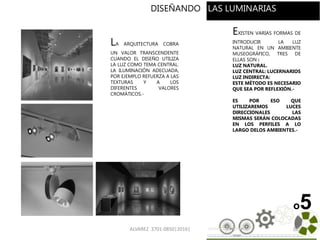

DISEÑANDO LAS LUMINARIAS
EXISTEN VARIAS FORMAS DE
INTRODUCIR LA LUZ
NATURAL EN UN AMBIENTE
MUSEOGRÁFICO, TRES DE
ELLAS SON :
LUZ NATURAL.
LUZ CENTRAL: LUCERNARIOS
LUZ INDIRECTA:
ESTE MÉTODO ES NECESARIO
QUE SEA POR REFLEXIÓN.-
ES POR ESO QUE
UTILIZAREMOS LUCES
DIRECCIONALES LAS
MISMAS SERÁN COLOCADAS
EN LOS PERFILES A LO
LARGO DELOS AMBIENTES.-
LA ARQUITECTURA COBRA
UN VALOR TRANSCENDENTE
CUANDO EL DISEÑO UTILIZA
LA LUZ COMO TEMA CENTRAL.
LA ILUMINACIÓN ADECUADA,
POR EJEMPLO REFUERZA A LAS
TEXTURAS Y A LOS
DIFERENTES VALORES
CROMÁTICOS.-

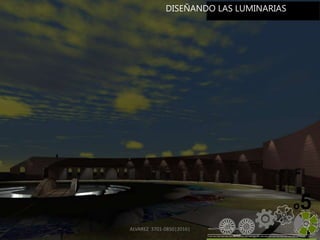

106. ALVAREZ 3701-0850|2016| 106
o5
DISEÑANDO LAS LUMINARIAS

107. SUSTENTABILIDAD
ALVAREZ 3701-0850|2016| 107
o6

108. ALVAREZ 3701-0850|2016| 108

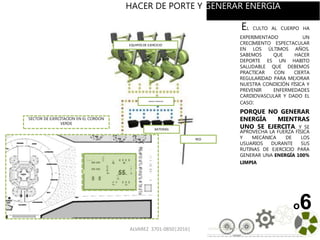

EL CULTO AL CUERPO HA
EXPERIMENTADO UN
CRECIMIENTO ESPECTACULAR
EN LOS ÚLTIMOS AÑOS.
SABEMOS QUE HACER
DEPORTE ES UN HABITO
SALUDABLE QUE DEBEMOS
PRACTICAR CON CIERTA
REGULARIDAD PARA MEJORAR
NUESTRA CONDICIÓN FÍSICA Y
PREVENIR ENFERMEDADES
CARDIOVASCULAR Y DADO EL
CASO:
PORQUE NO GENERAR
ENERGÍA MIENTRAS
UNO SE EJERCITA. Y SE
APROVECHA LA FUERZA FÍSICA
Y MECÁNICA DE LOS
USUARIOS DURANTE SUS
RUTINAS DE EJERCICIO PARA
GENERAR UNA ENERGÍA 100%
LIMPIA
o6
EQUIPOS DE EJERCICIO
BATERIAS
RED
ENERGIA GENERADA
HACER DE PORTE Y GENERAR ENERGIA
SECTOR DE EJERCITACION EN EL CORDON
VERDE

109. ALVAREZ 3701-0850|2016| 109
o6

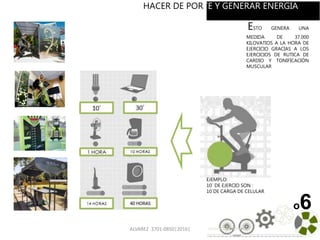

HACER DE PORTE Y GENERAR ENERGIA
ESTO GENERA UNA
MEDIDA DE 37.000
KILOVATIOS A LA HORA DE
EJERCICIO GRACIAS A LOS
EJERCICIOS DE RUTICA DE
CARDIO Y TONIFICACIÓN
MUSCULAR
EJEMPLO:
10´ DE EJERCIO SON :
10´DE CARGA DE CELULAR

110. ALVAREZ 3701-0850|2016| 110

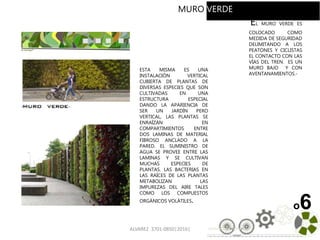

EL MURO VERDE ES
COLOCADO COMO
MEDIDA DE SEGURIDAD
DELIMITANDO A LOS
PEATONES Y CICLISTAS
EL CONTACTO CON LAS
VÍAS DEL TREN. ES UN
MURO BAJO Y CON
AVENTANAMIENTOS.-
o6
MURO VERDE
ESTA MISMA ES UNA
INSTALACIÓN VERTICAL
CUBIERTA DE PLANTAS DE
DIVERSAS ESPECIES QUE SON
CULTIVADAS EN UNA
ESTRUCTURA ESPECIAL
DANDO LA APARIENCIA DE
SER UN JARDÍN PERO
VERTICAL, LAS PLANTAS SE
ENRAÍZAN EN
COMPARTIMIENTOS ENTRE
DOS LAMINAS DE MATERIAL
FIBROSO ANCLADO A LA
PARED. EL SUMINISTRO DE
AGUA SE PROVEE ENTRE LAS
LAMINAS Y SE CULTIVAN
MUCHAS ESPECIES DE
PLANTAS. LAS BACTERIAS EN
LAS RAÍCES DE LAS PLANTAS
METABOLIZAN LAS
IMPUREZAS DEL AIRE TALES
COMO LOS COMPUESTOS
ORGÁNICOS VOLÁTILES.
MURO VERDE

111. ALVAREZ 3701-0850|2016| 111
CON ESTE EQUIPO SE
EFECTÚA LA APERTURA
DEL HOYO, LA
EXTRACCIÓN DEL
EJEMPLAR Y LA
IMPLANTACIÓN DEL
MISMO EN EL NUEVO
DESTINO. LA MÁQUINA
EXTRAE UN PAN DE
TIERRA DE 2,08 METROS
DE DIÁMETRO, 1,80
METROS DE
PROFUNDIDAD EN
FORMA DE CONO CON
UN PESO DE 3.840
KILOGRAMOS.
ES UNA COMPLICADA MISIÓN POR
TRATARSE DE SERES VIVOS DE
RELATIVAMENTE GRAN TAMAÑO DE
TRASLADAR DE UN LUGAR A OTRO,
PORQUE SE INTERPONÍA EN LA
REALIZACIÓN DE LA OBRA.
ESTA ENORME MÁQUINA LO QUE HACE
ES ABRAZAR AL ÁRBOL PARA
POSTERIORMENTE HUNDIRSE EN LA
TIERRA A UNA PROFUNDIDAD
SUFICIENTE COMO PARA TRAERSE
CONSIGO LA MAYORÍA DE LA RAÍCES, DE
MODO QUE EL ÁRBOL SUFRE EL MENOR
DAÑO POSIBLE. POSTERIORMENTE EL
ÁRBOL ES TRASLADADO A SU NUEVA
UBICACIÓN Y COLOCADO DE MANERA
PRECISA.
GRACIAS A ESTA MÁQUINA EL PROCESO
PUEDE SER MUY ÁGIL ADEMÁS DE
PRECISO.
o6
CUIDANDO LA VEGETACION

112. ALVAREZ 3701-0850|2016| 112

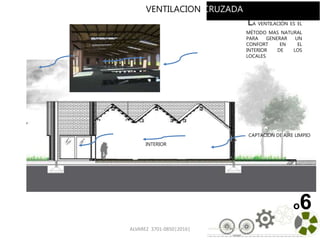

LA VENTILACIÓN ES EL
MÉTODO MAS NATURAL
PARA GENERAR UN
CONFORT EN EL
INTERIOR DE LOS
LOCALES
o6
CAPTACION DE AIRE LIMPIO
INTERIOR
VENTILACION CRUZADA

113. ALVAREZ 3701-0850|2016| 113

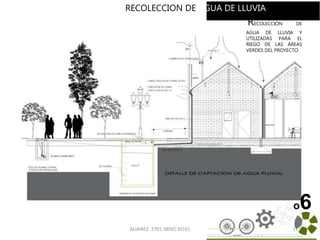

RECOLECCIÓN DE
AGUA DE LLUVIA Y
UTILIZADAS PARA EL
RIEGO DE LAS ÁREAS
VERDES DEL PROYECTO
o6
RECOLECCION DE AGUA DE LLUVIA

114. COMPROMISO
CON EL ENTORNO
ALVAREZ 3701-0850|2016| 114
o7

115. ALVAREZ-FERRAYRA-GALLO|2014|
07

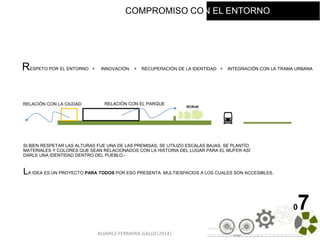

LA IDEA ES UN PROYECTO PARA TODOS POR ESO PRESENTA MULTIESPACIOS A LOS CUALES SON ACCESIBLES.
RESPETO POR EL ENTORNO + INNOVACIÓN + RECUPERACIÓN DE LA IDENTIDAD + INTEGRACIÓN CON LA TRAMA URBANA
SI BIEN RESPETAR LAS ALTURAS FUE UNA DE LAS PREMISAS, SE UTILIZO ESCALAS BAJAS. SE PLANTÍO
MATERIALES Y COLORES QUE SEAN RELACIONADOS CON LA HISTORIA DEL LUGAR PARA EL MUFER ASÍ
DARLE UNA IDENTIDAD DENTRO DEL PUEBLO.-
RELACIÓN CON EL PARQUERELACIÓN CON LA CIUDAD
COMPROMISO CON EL ENTORNO

116. ALVAREZ-FERRAYRA-GALLO|2014|

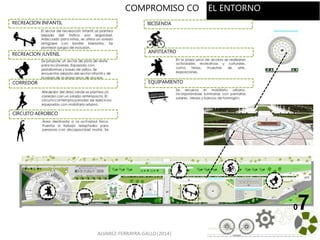

COMPROMISO CON EL ENTORNO
07
RECREACION INFANTIL
RECREACION JUVENIL
CORREDOR
BICISENDA
CIRCUITO AEROBICO
ANFITEATRO
EQUIPAMIENTO

117. ALVAREZ 3701-0850|2016| 117
o7

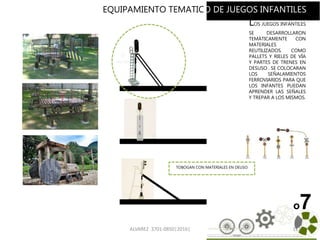

EQUIPAMIENTO TEMATICO DE JUEGOS INFANTILES
LOS JUEGOS INFANTILES
SE DESARROLLARON
TEMÁTICAMENTE CON
MATERIALES
REUTILIZADOS. COMO
PALLETS Y RIELES DE VÍA
Y PARTES DE TRENES EN
DESUSO . SE COLOCARAN
LOS SEÑALAMIENTOS
FERROVIARIOS PARA QUE
LOS INFANTES PUEDAN
APRENDER LAS SEÑALES
Y TREPAR A LOS MISMOS.
TOBOGAN CON MATERIALES EN DEUSO

118. ALVAREZ 3701-0850|2016| 118
o7

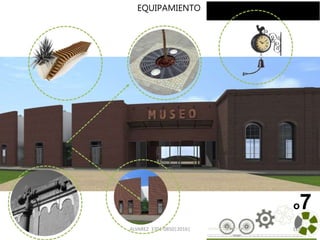

EQUIPAMIENTO

119. ALVAREZ 3701-0850|2016| 119
o8
INNOVACION

120. ALVAREZ 3701-0850|2016| 120

121. ALVAREZ 3701-0850|2016| 121

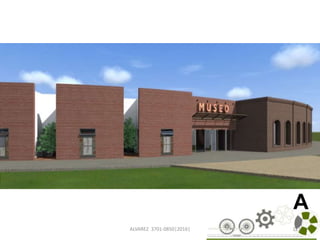

RENDER
A
06. REFERENTES ARQUITECTÓNICOS

122. ALVAREZ 3701-0850|2016| 122
RENDER
ALAS ACTIVIDADES NO SOLO
TRANSCURREN EN EL INTERIOR DEL
EDIFICIO SINO QUE SE EXTIENDEN HACIA
LAS PLAZAS

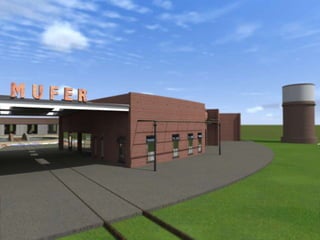

123. ALVAREZ 3701-0850|2016| 123
RENDER
A

124. ALVAREZ 3701-0850|2016| 124
“LOS DETALLES NO SON DETALLES
LOS DETALLES SON EL DISEÑO”
CHARLES EAMES
REFLEXIONFINAL
A3

125. ALVAREZ 3701-0850|2016| 125
REFERENTESARQUITECTONICOS
A4OBRAS DE REFERENCIA ESTUDIADAS COMO FUENTE INDISPENSABLE DE INFORMACIÓN
1) CORONA DEL TORNAVIAS DEL FERROCARRIL MITRE (ARGENTINA) ARQS. FABIAN DE LA FUENTE Y RAUL PIERONI
2) CASA DEL SIGLO XXI (ITALIA) ARQ. ROCCO VALENTINI
SE ENTIENDE QUE EXISTIÓ, MUCHAS VECES ESTOS PEGOTES NO HACEN NADA BIEN AL
MONUMENTO. OS DEJAMOS UNAS FOTOGRAFÍAS QUE REINTERPRETAN ESPACIOS, INTEGRAN LO
NUEVO CON LO ANTIGUO Y DESDE MI PUNTO DE VISTA ENGRANDECEN LA ARQUITECTURA PASADA
Y MARCAN LA INTERVENCIÓN DEL AHORA.
1
2
5
2

126. ALVAREZ 3701-0850|2016| 126
PARAMETROS
A5

127. ALVAREZ 3701-0850|2016| 127

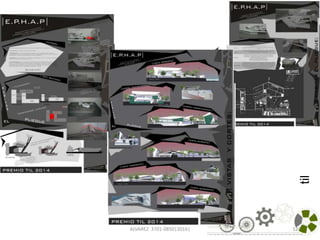

til

128. ALVAREZ 3701-0850|2016| 128ALVAREZ 3701-0850|2016| 128
til
