MVC and Struts 1

MVC Struts 1

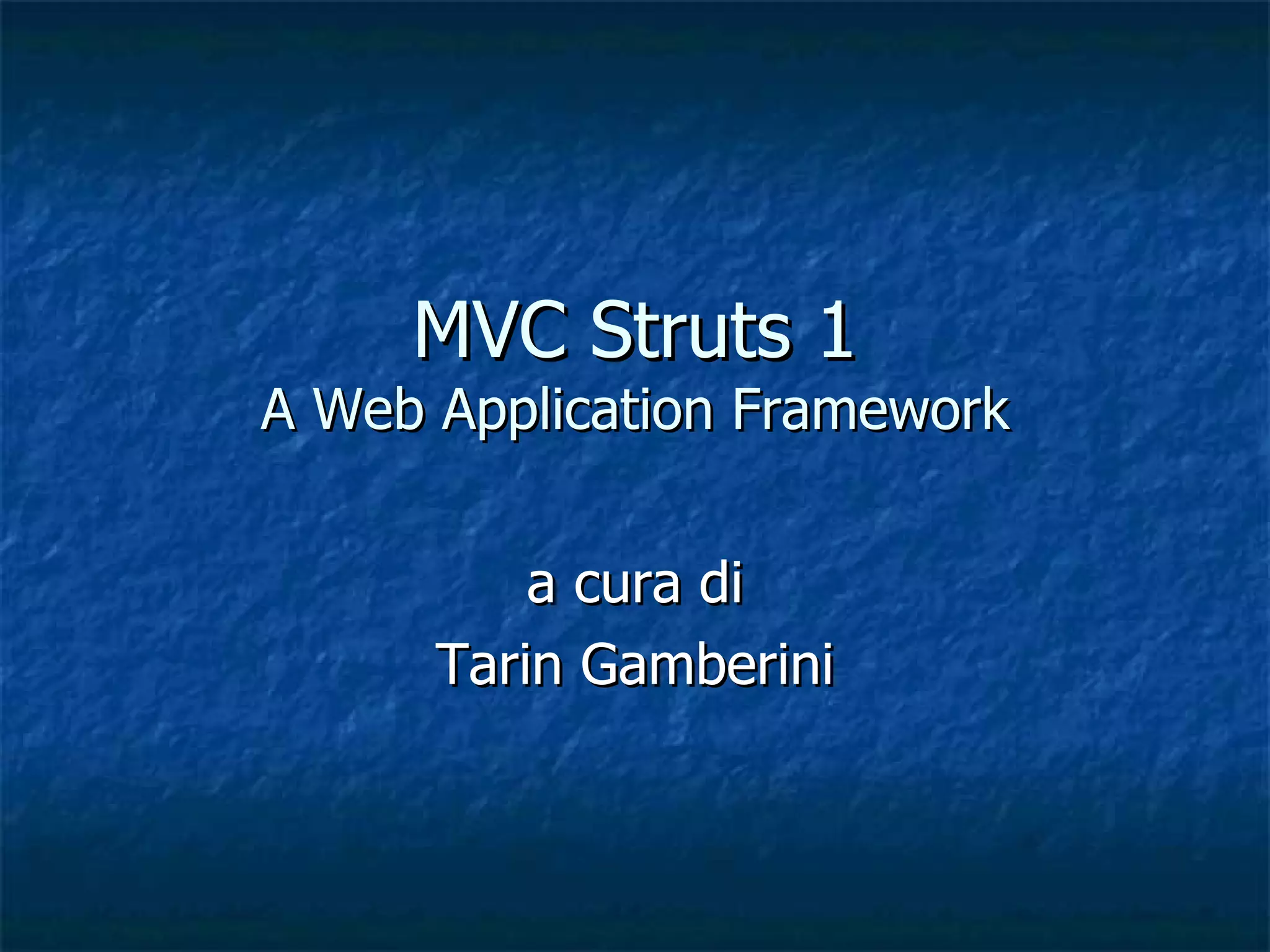

A Web Application Framework

a cura di
Tarin Gamberini

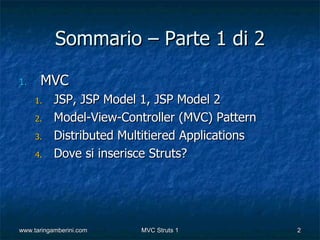

Sommario – Parte 1 di 2

1. MVC
1. JSP, JSP Model 1, JSP Model 2
2. Model-View-Controller (MVC) Pattern
3. Distributed Multitiered Applications
4. Dove si inserisce Struts?

www.taringamberini.com MVC Struts 1 2

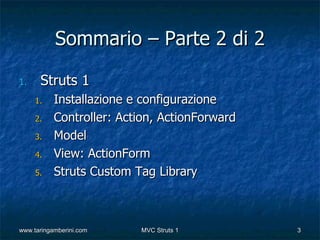

Sommario – Parte 2 di 2

1. Struts 1
1. Installazione e configurazione
2. Controller: Action, ActionForward
3. Model
4. View: ActionForm
5. Struts Custom Tag Library


MVC

MVC Struts 1
Parte 1 di 2

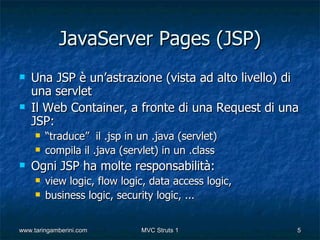

JavaServer Pages (JSP)
 Una JSP è un’astrazione (vista ad alto livello) di
una servlet
 Il Web Container, a fronte di una Request di una
JSP:
 “traduce” il .jsp in un .java (servlet)
 compila il .java (servlet) in un .class
 Ogni JSP ha molte responsabilità:
 view logic, flow logic, data access logic,
 business logic, security logic, ...

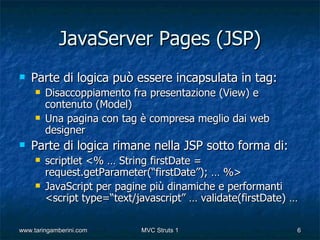

JavaServer Pages (JSP)
 Parte di logica può essere incapsulata in tag:
 Disaccoppiamento fra presentazione (View) e
contenuto (Model)
 Una pagina con tag è compresa meglio dai web
designer
 Parte di logica rimane nella JSP sotto forma di:
 scriptlet <% … String firstDate =
request.getParameter(“firstDate”); … %>
 JavaScript per pagine più dinamiche e performanti
<script type=“text/javascript” … validate(firstDate) …

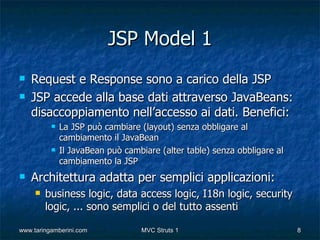

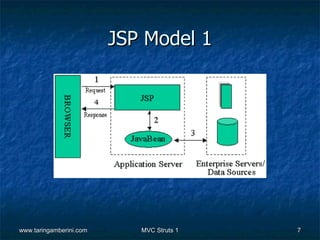

JSP Model 1


JSP Model 1
 Request e Response sono a carico della JSP
 JSP accede alla base dati attraverso JavaBeans:
disaccoppiamento nell’accesso ai dati. Benefici:
 La JSP può cambiare (layout) senza obbligare al
cambiamento il JavaBean
 Il JavaBean può cambiare (alter table) senza obbligare al
cambiamento la JSP
 Architettura adatta per semplici applicazioni:
 business logic, data access logic, I18n logic, security
logic, ... sono semplici o del tutto assenti

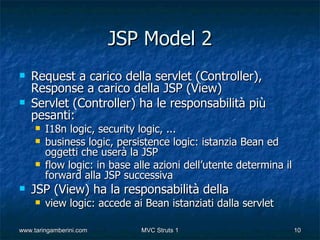

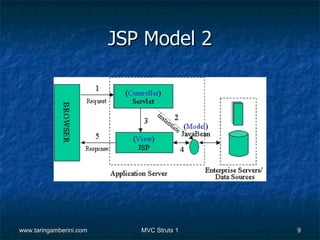

JSP Model 2


JSP Model 2
 Request a carico della servlet (Controller),
Response a carico della JSP (View)
 Servlet (Controller) ha le responsabilità più
pesanti:
 I18n logic, security logic, ...
 business logic, persistence logic: istanzia Bean ed
oggetti che userà la JSP
 flow logic: in base alle azioni dell’utente determina il
forward alla JSP successiva
 JSP (View) ha la responsabilità della
 view logic: accede ai Bean istanziati dalla servlet

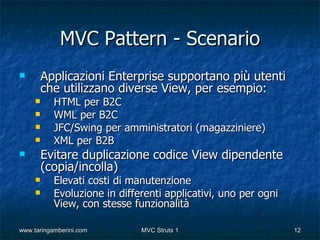

MVC Pattern - Scenario


MVC Pattern - Scenario
 Applicazioni Enterprise supportano più utenti
che utilizzano diverse View, per esempio:
 HTML per B2C
 WML per B2C
 JFC/Swing per amministratori (magazziniere)
 XML per B2B
 Evitare duplicazione codice View dipendente
(copia/incolla)
 Elevati costi di manutenzione
 Evoluzione in differenti applicativi, uno per ogni
View, con stesse funzionalità

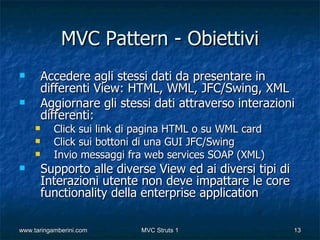

MVC Pattern - Obiettivi
 Accedere agli stessi dati da presentare in
differenti View: HTML, WML, JFC/Swing, XML
 Aggiornare gli stessi dati attraverso interazioni
differenti:
 Click sui link di pagina HTML o su WML card
 Click sui bottoni di una GUI JFC/Swing
 Invio messaggi fra web services SOAP (XML)
 Supporto alle diverse View ed ai diversi tipi di
Interazioni utente non deve impattare le core
functionality della enterprise application


MVC Pattern - Soluzione

 Model-View-Controller (MVC) Pattern garantisce
semplificazione delle fasi di sviluppo, test,
manutenzione, attraverso il disaccoppiamento tra core
functionality (M), logica di presentazione (V), logica di
interazione (C)

MVC Pattern - Model
 Il Model è un modello software di
processi che avvengono nel mondo reale
 Il Model descrive:
 Enterprise data
 Regole di accesso/aggiornamento dei dati
 Regole di elaborazione dei dati specifiche del
processo modellato (business logic)

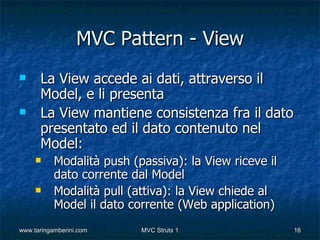

MVC Pattern - View
 La View accede ai dati, attraverso il
Model, e li presenta
 La View mantiene consistenza fra il dato
presentato ed il dato contenuto nel
Model:
 Modalità push (passiva): la View riceve il
dato corrente dal Model
 Modalità pull (attiva): la View chiede al
Model il dato corrente (Web application)

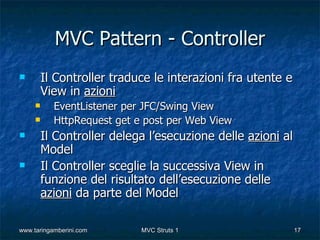

MVC Pattern - Controller
 Il Controller traduce le interazioni fra utente e
View in azioni
 EventListener per JFC/Swing View
 HttpRequest get e post per Web View
 Il Controller delega l’esecuzione delle azioni al
Model
 Il Controller sceglie la successiva View in
funzione del risultato dell’esecuzione delle
azioni da parte del Model

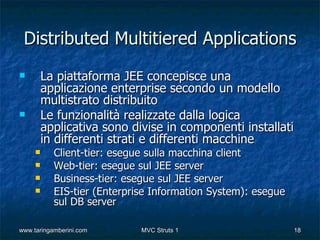

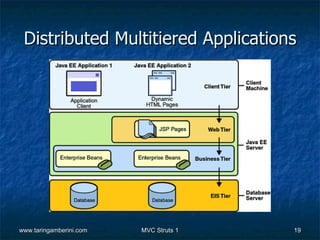

Distributed Multitiered Applications
 La piattaforma JEE concepisce una
applicazione enterprise secondo un modello
multistrato distribuito
 Le funzionalità realizzate dalla logica
applicativa sono divise in componenti installati
in differenti strati e differenti macchine
 Client-tier: esegue sulla macchina client
 Web-tier: esegue sul JEE server
 Business-tier: esegue sul JEE server
 EIS-tier (Enterprise Information System): esegue
sul DB server


Distributed Multitiered Applications


Componenti Java EE
 Un componente offre una funzionalità
incapsulata in una unità software
 Applet e Applicazioni Client: componenti che
eseguono sul client
 Java Servlet, JSP, JSF: tecnologie di componenti
web che eseguono sul server
 EJB: componenti business che eseguono sul server
 Un componente è eseguito su una macchina
all’interno di un Container

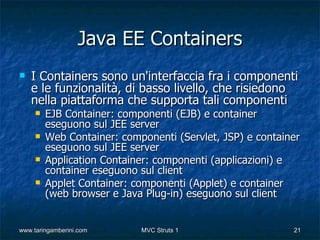

Java EE Containers
 I Containers sono un'interfaccia fra i componenti
e le funzionalità, di basso livello, che risiedono
nella piattaforma che supporta tali componenti
 EJB Container: componenti (EJB) e container
eseguono sul JEE server
 Web Container: componenti (Servlet, JSP) e container
eseguono sul JEE server
 Application Container: componenti (applicazioni) e
container eseguono sul client
 Applet Container: componenti (Applet) e container
(web browser e Java Plug-in) eseguono sul client

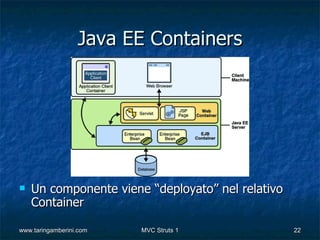

Java EE Containers

 Un componente viene “deployato” nel relativo
Container


Dove si inserisce Struts?

 Struts rappresenta una implementazione del pattern MVC
 Struts offre un’infrastruttura su cui costruire una applicazione
enterprise Multi-Tier


Struts 1

MVC Struts 1
Parte 2 di 2

Struts mapping
web.xml
<web-app version="2.4" xmlns="http://java.sun.com/xml/ns/j2ee" ... >

<servlet>
<servlet-name>controller</servlet-name>
<servle-class>org.apache.struts.action.ActionServlet</servlet-class>
</servlet>

<servlet-mapping>
<url-pattern>*.do</url-pattern>
</servlet-mapping>

</web-app>


Struts configuration
web.xml
<web-app version="2.4" xmlns="http://java.sun.com/xml/ns/j2ee" ... >

<servlet>
<servle-class>org.apache.struts.action.ActionServlet</servlet-class>
<init-param>
<param-name>config</param-name>
<param-value>/WEB-INF/struts-config.xml</param-value>
</init-param>
</servlet>

...

</web-app>

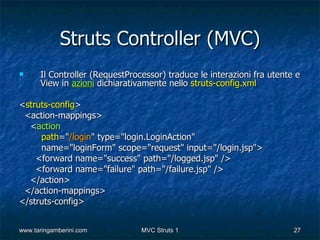

Struts Controller (MVC)
 Il Controller (RequestProcessor) traduce le interazioni fra utente e
View in azioni dichiarativamente nello struts-config.xml

<struts-config>
<action-mappings>
<action
path="/login" type="login.LoginAction"
name="loginForm" scope="request" input="/login.jsp">
<forward name="success" path="/logged.jsp" />
<forward name="failure" path="/failure.jsp" />
</action>
</action-mappings>
</struts-config>


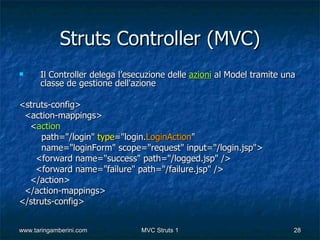

 Il Controller delega l’esecuzione delle azioni al Model tramite una
classe de gestione dell'azione

<struts-config>
<action-mappings>
<action
</action>
</action-mappings>
</struts-config>

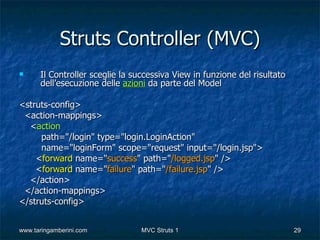

 Il Controller sceglie la successiva View in funzione del risultato
dell’esecuzione delle azioni da parte del Model

<struts-config>
<action-mappings>
<action
</action>
</action-mappings>
</struts-config>


Struts init()
 Il Web Container inizializza Struts invocando il metodo
init() della ActionServlet:
1. Lettura delle risorse di messaggi interne di Struts
2. Lettura dal web.xml dei parametri di configurazione di Struts
3. Init. della configurazione:
 Parsing dello struts.config.xml (dtd)
 Creazione dell'oggetto ApplicationConfig
 Salvataggio dell'ApplicationConfig nel ServletContext
4. Init. delle risorse di messaggi
 Lettura dei vari message-resources.properties
 Salvataggio dei messaggi nel ServletContext
 Init. DataSource
 Init. Plug-in

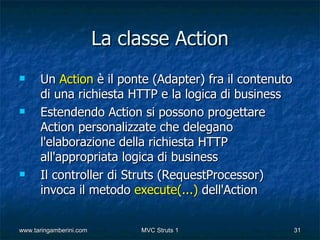

La classe Action
 Un Action è il ponte (Adapter) fra il contenuto
di una richiesta HTTP e la logica di business
 Estendendo Action si possono progettare
Action personalizzate che delegano
l'elaborazione della richiesta HTTP
all'appropriata logica di business
 Il controller di Struts (RequestProcessor)
invoca il metodo execute(...) dell'Action

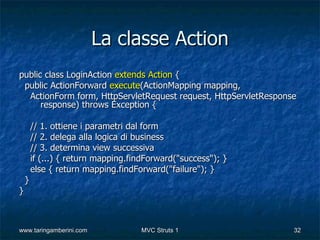

La classe Action
public class LoginAction extends Action {
public ActionForward execute(ActionMapping mapping,
ActionForm form, HttpServletRequest request, HttpServletResponse
response) throws Exception {

// 1. ottiene i parametri dal form
// 2. delega alla logica di business
// 3. determina view successiva
if (...) { return mapping.findForward("success"); }
else { return mapping.findForward("failure"); }
}
}

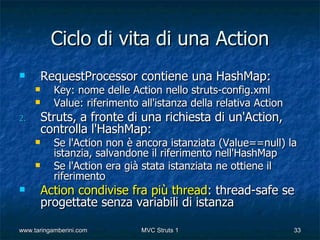

Ciclo di vita di una Action
 RequestProcessor contiene una HashMap:
 Key: nome delle Action nello struts-config.xml
 Value: riferimento all'istanza della relativa Action
2. Struts, a fronte di una richiesta di un'Action,
controlla l'HashMap:
 Se l'Action non è ancora istanziata (Value==null) la
istanzia, salvandone il riferimento nell'HashMap
 Se l'Action era già stata istanziata ne ottiene il
riferimento
 Action condivise fra più thread: thread-safe se
progettate senza variabili di istanza

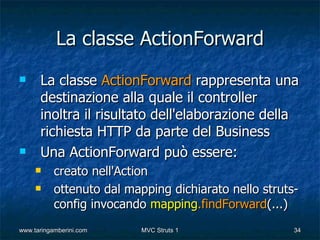

La classe ActionForward
 La classe ActionForward rappresenta una
destinazione alla quale il controller
inoltra il risultato dell'elaborazione della
richiesta HTTP da parte del Business
 Una ActionForward può essere:
 creato nell'Action
 ottenuto dal mapping dichiarato nello struts-
config invocando mapping.findForward(...)

La classe ActionForward
public ActionForward execute(ActionMapping mapping,
ActionForm form, HttpServletRequest request, HttpServletResponse
response) throws Exception {

// 1. ottiene i parametri dal form
// 2. delega alla logica di business
// 3. determina view successiva
if ( ... ) { return mapping.findForward("success"); }
else { return mapping.findForward("failure"); }
}
}

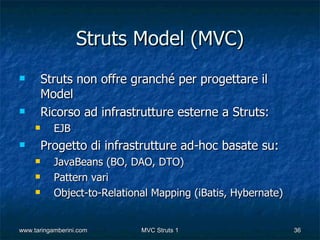

Struts Model (MVC)
 Struts non offre granché per progettare il
Model
 Ricorso ad infrastrutture esterne a Struts:
 EJB
 Progetto di infrastrutture ad-hoc basate su:
 JavaBeans (BO, DAO, DTO)
 Pattern vari
 Object-to-Relational Mapping (iBatis, Hybernate)

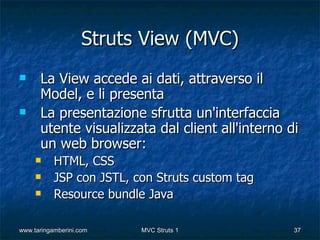

Struts View (MVC)
 La View accede ai dati, attraverso il
Model, e li presenta
 La presentazione sfrutta un'interfaccia
utente visualizzata dal client all'interno di
un web browser:
 HTML, CSS
 JSP con JSTL, con Struts custom tag
 Resource bundle Java

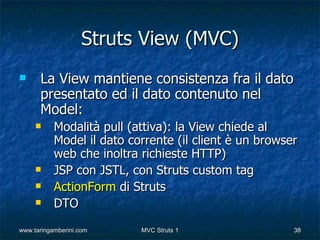

Struts View (MVC)
 La View mantiene consistenza fra il dato
presentato ed il dato contenuto nel
Model:
 Modalità pull (attiva): la View chiede al
Model il dato corrente (il client è un browser
web che inoltra richieste HTTP)
 JSP con JSTL, con Struts custom tag
 ActionForm di Struts
 DTO

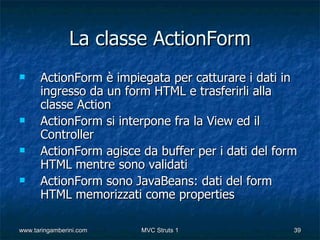

La classe ActionForm
 ActionForm è impiegata per catturare i dati in
ingresso da un form HTML e trasferirli alla
classe Action
 ActionForm si interpone fra la View ed il
Controller
 ActionForm agisce da buffer per i dati del form
HTML mentre sono validati
 ActionForm sono JavaBeans: dati del form
HTML memorizzati come properties


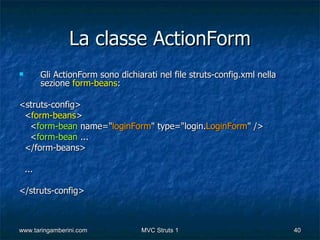

 Gli ActionForm sono dichiarati nel file struts-config.xml nella
sezione form-beans:

<struts-config>
<form-beans>
<form-bean name="loginForm" type="login.LoginForm" />
<form-bean ...
</form-beans>

...

</struts-config>


 Gli ActionForm sono associate alle Action attraverso il nome simbolico del form:

<struts-config>
<form-beans>
</form-beans>

<action-mappings>
<action
</action>
</action-mappings>
</struts-config>

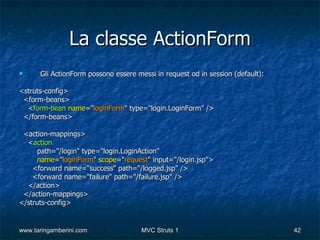

 Gli ActionForm possono essere messi in request od in session (default):

<struts-config>
<form-beans>
</form-beans>

<action-mappings>
<action
</action>
</action-mappings>
</struts-config>

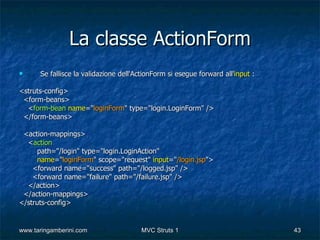

 Se fallisce la validazione dell'ActionForm si esegue forward all'input :

<struts-config>
<form-beans>
</form-beans>

<action-mappings>
<action
</action>
</action-mappings>
</struts-config>


Ciclo di vita di una ActionForm
1. Il controller riceve una richiesta HTTP
2. Crea o riusa ActionForm
3. Inizializza proprietà dell' ActionForm: reset()
4. Salva ActionForm nello scope dichiarato
5. Popola ActionForm prendendo i dati dalla richiesta
HTTP
6. Valida proprietà dell'ActionForm: validate()
 se errore si esegue forward all'input
2. altrimenti invoca il metodo execute() dell'Action
3. Forward alla view successiva con ActionForm nello scope
dichiarato

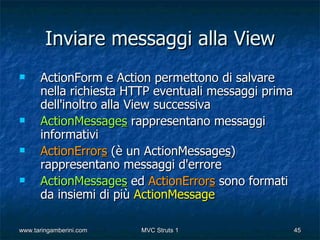

Inviare messaggi alla View
 ActionForm e Action permettono di salvare
nella richiesta HTTP eventuali messaggi prima
dell'inoltro alla View successiva
 ActionMessages rappresentano messaggi
informativi
 ActionErrors (è un ActionMessages)
rappresentano messaggi d'errore
 ActionMessages ed ActionErrors sono formati
da insiemi di più ActionMessage


Messaggi da un ActionForm
 La validazione delle proprietà di un ActionForm salva automaticamente nella
richiesta Http gli ActionErrors impiegati per rappresentare insiemi di messaggi di
errori di validazione

public class LoginForm extends ActionForm {
public ActionErrors validate(ActionMapping mapping, HttpServletRequest request) {
ActionErrors actionErrors = new ActionErrors();

// se password troppo corta prepara un messaggio d'errore
ActionMessage actionMessage = new ActionMessage(
"login.form.validating.error.password.minLenght",
getPasswordMinLenght());

actionErrors.add("password", actionMessage);
return actionErrors;
}
}

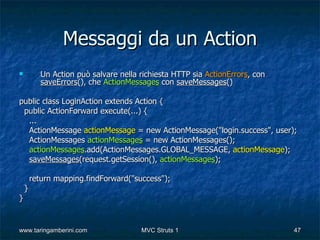

Messaggi da un Action
 Un Action può salvare nella richiesta HTTP sia ActionErrors, con
saveErrors(), che ActionMessages con saveMessages()

public ActionForward execute(...) {
...
ActionMessage actionMessage = new ActionMessage("login.success", user);
ActionMessages actionMessages = new ActionMessages();
actionMessages.add(ActionMessages.GLOBAL_MESSAGE, actionMessage);
saveMessages(request.getSession(), actionMessages);

return mapping.findForward("success");
}
}


Struts Custom Tag Library - HTML
 Utilizzata per interagire con tag HTML: input form,
checkbox, image, link, submit, text, textarea, ecc...
 Dichiarazione nel web.xml (optional dalla 2.4):
<taglib>
<taglib-uri> http://struts.apache.org/tags-html</taglib-uri>
<taglib-location>/WEB-INF/struts-html.tld</taglib-location>
</taglib>

 Dichiarazione in una JSP:
<%@ taglib uri="http://struts.apache.org/tags-html"
prefix="html" %>

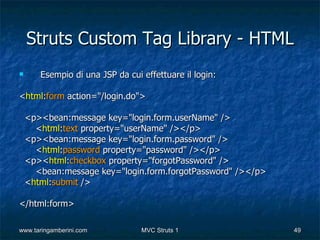

Struts Custom Tag Library - HTML
 Esempio di una JSP da cui effettuare il login:

<html:form action="/login.do">

<p><bean:message key="login.form.userName" />
<html:text property="userName" /></p>
<p><bean:message key="login.form.password" />
<html:password property="password" /></p>
<p><html:checkbox property="forgotPassword" />
<bean:message key="login.form.forgotPassword" /></p>
<html:submit />

</html:form>

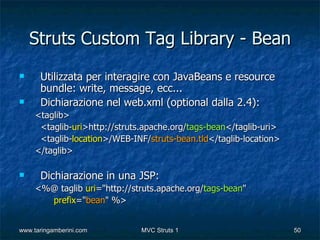

Struts Custom Tag Library - Bean
 Utilizzata per interagire con JavaBeans e resource
bundle: write, message, ecc...
<taglib>
<taglib-uri>http://struts.apache.org/tags-bean</taglib-uri>
<taglib-location>/WEB-INF/struts-bean.tld</taglib-location>
</taglib>

<%@ taglib uri="http://struts.apache.org/tags-bean"
prefix="bean" %>


Struts Custom Tag Library - Bean

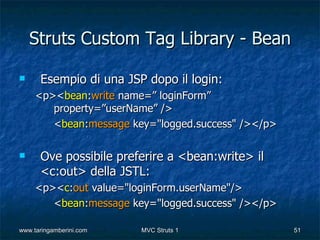

 Esempio di una JSP dopo il login:
<p><bean:write name=” loginForm”
property=”userName” />
<bean:message key="logged.success" /></p>

 Ove possibile preferire a <bean:write> il
<c:out> della JSTL:
<p><c:out value="loginForm.userName"/>
<bean:message key="logged.success" /></p>


Struts Custom Tag Library - Logic
 Utilizzata per inserimento di HTML dinamico in modo
condizionale o iterativo: equal, notEqual, greaterThan,
lessEqual, iterate, ecc...
<taglib>
<taglib-uri>http://struts.apache.org/tags-logic</taglib-uri>
<taglib-location>/WEB-INF/struts-logic.tld</taglib-location>
</taglib>

<%@ taglib uri="http://struts.apache.org/tags-logic"
prefix="logic" %>

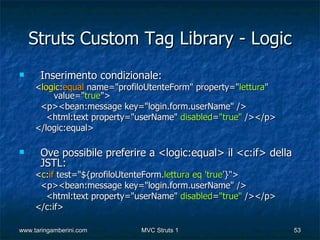

 Inserimento condizionale:
<logic:equal name="profiloUtenteForm" property="lettura"
value="true">
<html:text property="userName" disabled="true" /></p>
</logic:equal>

 Ove possibile preferire a <logic:equal> il <c:if> della
JSTL:
<c:if test="${profiloUtenteForm.lettura eq 'true'}">
<html:text property="userName" disabled="true" /></p>
</c:if>

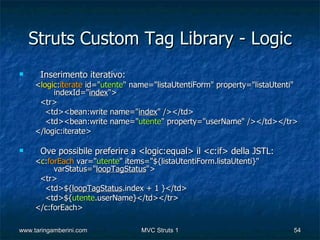

 Inserimento iterativo:
<logic:iterate id="utente" name="listaUtentiForm" property="listaUtenti"
indexId="index">
<tr>
<td><bean:write name="index" /></td>
<td><bean:write name="utente" property="userName" /></td></tr>
</logic:iterate>

 Ove possibile preferire a <logic:equal> il <c:if> della JSTL:
<c:forEach var="utente" items="${listaUtentiForm.listaUtenti}"
varStatus="loopTagStatus">
<tr>
<td>${loopTagStatus.index + 1 }</td>
<td>${utente.userName}</td></tr>
</c:forEach>

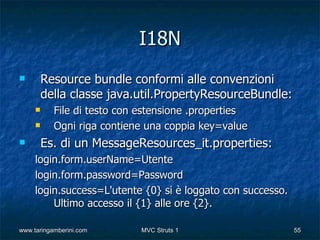

I18N
 Resource bundle conformi alle convenzioni
della classe java.util.PropertyResourceBundle:
 File di testo con estensione .properties
 Ogni riga contiene una coppia key=value
 Es. di un MessageResources_it.properties:
login.form.userName=Utente
login.form.password=Password
login.success=L'utente {0} si è loggato con successo.
Ultimo accesso il {1} alle ore {2}.

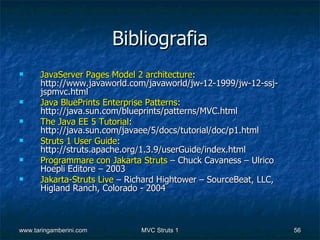

Bibliografia
 JavaServer Pages Model 2 architecture:
http://www.javaworld.com/javaworld/jw-12-1999/jw-12-ssj-
jspmvc.html
 Java BluePrints Enterprise Patterns:
http://java.sun.com/blueprints/patterns/MVC.html
 The Java EE 5 Tutorial:
http://java.sun.com/javaee/5/docs/tutorial/doc/p1.html
 Struts 1 User Guide:
http://struts.apache.org/1.3.9/userGuide/index.html
 Programmare con Jakarta Struts – Chuck Cavaness – Ulrico
Hoepli Editore – 2003
 Jakarta-Struts Live – Richard Hightower – SourceBeat, LLC,
Higland Ranch, Colorado - 2004


MVC and Struts 1

More Related Content

What's hot

Similar to MVC and Struts 1

More from Tarin Gamberini

MVC and Struts 1
