IP Multicast: architettura e
protocolli
- Taschin Antonio -
Taschin Antonio 2
Sommario
• Introduzione al multicast
• Routing interno
• Altri protocolli multicast
• Routing esterno
Introduzione al Multicast
•Cos’è il multicast
•Storia
•MBone
•Il Multicast nell’ISO/OSI
•Comandi
Taschin Antonio 4
Cos’è il multicast
La tecnologia multicast, è un processo che
trasmette le informazioni da una sorgente a più
destinazioni con un unico flusso di dati, invece di
usarne molteplici.
•Tante connessioni separate
quante sono le richieste
•Utilizzare il broadcast
Taschin Antonio 5
PRO CONTRO
Larghezza di banda
Carico del server
Carico della rete
Inaffidabilità della
consegna
Duplicazione di pacchetti
Congestioni di rete
Taschin Antonio 6
• Videoconferenze, video on demand
• Quotazioni in borsa, distribuzione di listini e cataloghi
in tempo reale
• Training, teledidattica
• Distribuzione di software
• Possibilità di sfruttare Internet per trasmissioni di tipo
televisivo
Scenari di applicazione
Taschin Antonio 7
Storia
• Stanford University primi anni 80
• Steve Deering e Vsystem
• Agosto 1989  RFC1112
• Dicembre 1991  “Multicast routing in a
Datagram Network”
Taschin Antonio 8
MBone
•Tunnel
rete virtuale sperimentale di router multicast,
costruita sopra la struttura standard di Internet
• mrouted  protocollo di routing DVMRP
Taschin Antonio 9
Storia di MBone
• Primi anni 90
• Darpa Testbed Network (DARTNet)
• MIT,SRI, ISI, BBN, varie università
• 1992 IETF meeting a San Diego
Taschin Antonio 10
Gli indirizzi multicast
224.0.0.0 – 239.255.255.255
Insieme di zero o più host identificato da un singolo
indirizzo IP di classe D
Taschin Antonio 11
…riassumendo
•Indirizzi IP Multicast
–Classe D — caratterizata dai 4 bit più alti (1110)=(224.0.0.0)
–Range da 224.0.0.0 a 239.255.255.255
•Well known addresses stabiliti dallo IANA
–Per usi riservati da 224.0.0.0 a 224.0.0.255
•224.0.0.1—all systems on subnet
•224.0.0.2—all routers on subnet
•224.0.0.13 – all PIM routers
•“http://www.iana.org/assignments/multicast-addresses ”
•Altri indirizzi utilizzati dinamicamente:
–Global scope: 224.0.1.0-238.255.255.255
–Limited Scope: 239.0.0.0-239.255.255.255
– Site-local scope: 239.255.0.0/16
– Organization-local scope: 239.192.0.0/16
Taschin Antonio 12
Le applicazioni in MBone
• Session Announcement
Protocol
• Session Description
Protocol
• Session Initiation Protocol
Sessione
Trasmissione di dati in MBone
Taschin Antonio 13

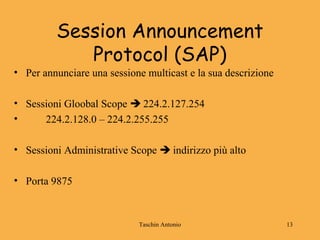

Session Announcement
Protocol (SAP)
• Per annunciare una sessione multicast e la sua descrizione
• Sessioni Gloobal Scope  224.2.127.254
• 224.2.128.0 – 224.2.255.255
• Sessioni Administrative Scope  indirizzo più alto
• Porta 9875
Taschin Antonio 14
Cancellazione di una sessione
• Explicit Timeout
• Implicit Timeout
• Explicit Deletion
Taschin Antonio 15
Tool di MBone
• SDR (Session Directory)
• VIC (Video Conferencing Tool)
• RAT e VAT (Robust e Visual Audio Tool)
• WB
Taschin Antonio 16

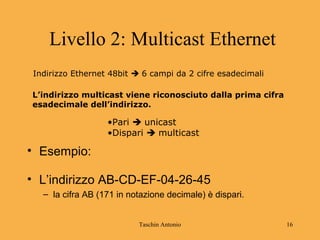

Livello 2: Multicast Ethernet
• Esempio:
• L’indirizzo AB-CD-EF-04-26-45
– la cifra AB (171 in notazione decimale) è dispari.
Indirizzo Ethernet 48bit  6 campi da 2 cifre esadecimali
L’indirizzo multicast viene riconosciuto dalla prima cifra
esadecimale dell’indirizzo.
•Pari  unicast
•Dispari  multicast
Taschin Antonio 17

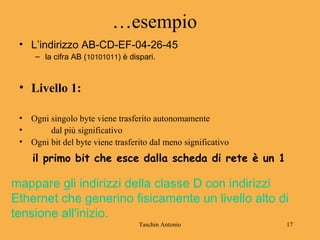

…esempio
• L’indirizzo AB-CD-EF-04-26-45
– la cifra AB (10101011) è dispari.
• Livello 1:
• Ogni singolo byte viene trasferito autonomamente
• dal più significativo
• Ogni bit del byte viene trasferito dal meno significativo
il primo bit che esce dalla scheda di rete è un 1
mappare gli indirizzi della classe D con indirizzi
Ethernet che generino fisicamente un livello alto di
tensione all'inizio.
Taschin Antonio 18
01-00-5e-7f-00-0101-00-5e-7f-00-01
239.255.0.1239.255.0.1
32 Bits
23 Bits
24 Bits 24 Bits
48 Bits
Multicast su Ethernet (livello 2)
RFC1112  01-00-5E-00-00-00
Taschin Antonio 19
Indirizzo Multicast Ethernet
• HEX 01 00 5E - 23 bit -
• BIN 0000 0001 0000 0000 0101 1110 0xxx xxxx xxxx xxxx xxxx
xxxx
• | |
• Multicast Bit 0 = Internet Multicast
Taschin Antonio 20

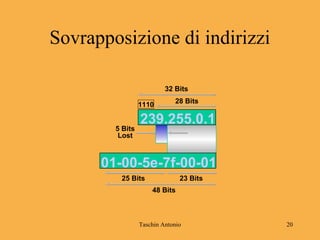

Sovrapposizione di indirizzi
32 Bits
28 Bits
25 Bits 23 Bits
48 Bits
01-00-5e-7f-00-01
239.255.0.1
1110
5 Bits
Lost
Taschin Antonio 21
224.1.1.1
224.129.1.1
225.1.1.1
225.129.1.1
.
.
.
238.1.1.1
238.129.1.1
239.1.1.1
239.129.1.1
0x0100.5E01.0101
1 - Multicast MAC Address
32 – Indirizzi IP Multicast
Sovrapposizione di indirizzi
Taschin Antonio 22
224.0.0.x
224.129.0.x
225.0.0.x
225.129.0.x
.
.
.
238.0.0.x
238.129.0.x
239.0.0.x
239.129.0.x
0x0100.5E00.00xx
32 – Indirizzi IP Multicast
1 - Multicast MAC Address
Sovrapposizione di indirizzi
Taschin Antonio 23

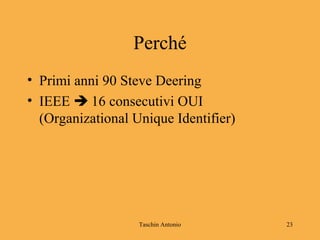

Perché
• Primi anni 90 Steve Deering
• IEEE  16 consecutivi OUI
(Organizational Unique Identifier)
Taschin Antonio 24

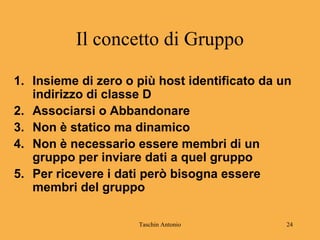

Il concetto di Gruppo
1. Insieme di zero o più host identificato da un
indirizzo di classe D
2. Associarsi o Abbandonare
3. Non è statico ma dinamico
4. Non è necessario essere membri di un
gruppo per inviare dati a quel gruppo
5. Per ricevere i dati però bisogna essere
membri del gruppo
Taschin Antonio 25

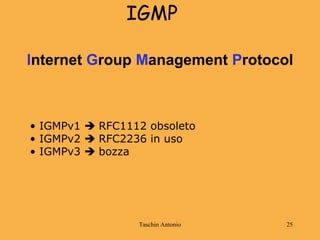

Internet Group Management Protocol
IGMP
• IGMPv1  RFC1112 obsoleto
• IGMPv2  RFC2236 in uso
• IGMPv3  bozza
Taschin Antonio 26
Pachetto IGMPv1
•Version
•in questo campo viene specificata la versione dell’IGMP
•Type
esistono due tipi di messaggi IGMP:
•1 = Host Membership Query.
•2 = Host Membership Report.
•Unused
• 0 quando viene spedito
•Checksum
•Group Address
Taschin Antonio 27

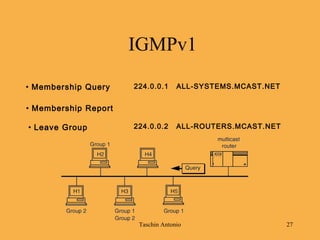

IGMPv1
224.0.0.1 ALL-SYSTEMS.MCAST.NET
224.0.0.2 ALL-ROUTERS.MCAST.NET
• Membership Query
• Membership Report
• Leave Group
Taschin Antonio 28
224.1.1.1
Report
IGMPv1—Associarsi a un gruppo
• Per associarsi a un gruppo un PC manda un pacchetto IGMP
report all’indirizzo 224.1.1.1 con TTL 1
IGMPv1
H3H1 H2
Taschin Antonio 29
Membership Query
all’indirizzo 224.0.0.1
Multicast
Router
IGMPv1 — Membership Queries
• Periodicamente il router invia un pacchetto IGMP di Membership
Query all’indirizzo 224.0.0.1 per aggiornare la tabella dei gruppi
multicast attivi
IGMPv1
H3H1 H2
Taschin Antonio 30
IGMPv1
IGMPv1
#1#1 Router manda periodicamente la Membership Query
Query a
224.0.0.1 #1#1
#2#2 Solo un membro per gruppo invia il report
224.1.1.1
Report
#2#2
#3#3 Gli altri membri non inviano nulla
224.1.1.1
Soppresso
X
#3#3
224.1.1.1
Soppresso
X
#3#3
H1 H2 H3
Taschin Antonio 31
H3
• Il router invia periodicamente i pacchetti IGMP
Query a
224.0.0.1
• Il PC lascia il gruppo senza segnalarlo
H3
• Il router continua ad inviare le query periodiche
Query a
224.0.0.1
IGMPv1 — Abbandonare un gruppo
IGMPv1
H1 H2
• Il router non riceve nessun report per quel determinato gruppo
• Il gruppo va in time out
Taschin Antonio 32
IGMPv2
• RFC 2236
– group-specific query
•Il router si assicura che non ci sia più nessun
interessato al gruppo prima di cessare il forwarding di
quel traffico multicast
– Leave group message
•Gli host possono inviare questo messaggio per
abbandonare il gruppo
Taschin Antonio 33
IGMPv2
• Querier election mechanism
–Viene selezionato il router con l’indirizzo IP
minore.
• Query-interval response time
–Viene impostato il massimo tempo nel quale un
host può rispondere
• Compatibilità con IGMPv1
Pacchetto IGMPv2
Type
0x11 Membership Query: ci sono due sottotipi di messaggi:
•General Query: utilizzato per conoscere quali gruppo hanno
dei partecipanti in una particolare rete.
•Group-Specific Query: utilizzato per conoscere se un
particolare gruppo ha dei partecipanti in una particolare rete.
0x12 Membership Report usato per la compatibilità con la
versione 1.
0x16 Membership Report per la versione 2.
0x17 Leave Group: Abbandono del gruppo
Pacchetto IGMPv2
Max Response Time questo campo è significativo
solo nei messaggi di tipo Membership Query e specifica il
tempo massimo consentito prima di inviare un report di
risposta. Il tempo è misurato in unità da 1/10 di
secondo. Negli altri messaggi, questo campo, è settato a
zero da coloro che trasmettono e ignorato da chi riceve.
Taschin Antonio 36
224.1.1.1
Report
H1 H3
1.1.1.10 1.1.1.11 1.1.1.12

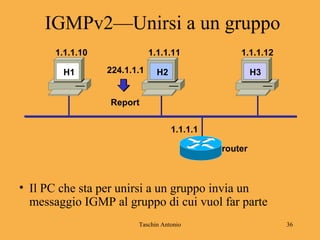

IGMPv2—Unirsi a un gruppo
• Il PC che sta per unirsi a un gruppo invia un
messaggio IGMP al gruppo di cui vuol far parte
H3H1 H2
1.1.1.1
router
Taschin Antonio 37
1.1.1.1
Stato IGMP nel router
router>show ip igmp group
IGMP Connected Group Membership
gruppo Address Interface Uptime Expires Last Reporter
224.1.1.1 Ethernet0 6d17h 00:02:31 1.1.1.11
IGMPv2—Unirsi a un gruppo
H1 H3
1.1.1.10 1.1.1.11 1.1.1.12
router
H3H1 H2
Taschin Antonio 38

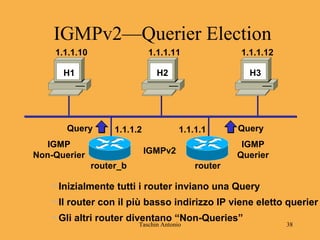

IGMPv2—Querier Election
IGMPv2
1.1.1.11.1.1.2
H1 H2 H3
• Inizialmente tutti i router inviano una Query
Query Query
• Il router con il più basso indirizzo IP viene eletto querier
IGMP
Querier
• Gli altri router diventano “Non-Queries”
IGMP
Non-Querier
routerrouter_b
1.1.1.10 1.1.1.11 1.1.1.12
Taschin Antonio 39
router>show ip igmp interface e0
Ethernet0 is up, line protocol is up
Internet address is 1.1.1.1, subnet mask is 255.255.255.0
IGMP is enabled on interface
Current IGMP version is 2
CGMP is disabled on interface
IGMP query interval is 60 seconds
IGMP querier timeout is 120 seconds
IGMP max query response time is 10 seconds
Inbound IGMP access group is not set
Multicast routing is enabled on interface
Multicast TTL threshold is 0
Multicast designated router (DR) is 1.1.1.1 (this system)
IGMP querying router is 1.1.1.1 (this system)
Multicast groups joined: 224.0.1.40 224.2.127.254
Quale router?
IGMPv2—Querier Election
Taschin Antonio 40
IGMPv2—Mantenere un gruppo
• Il router invia le query periodiche
Query1.1.1.1
IGMPv2
1.1.1.10 1.1.1.11 1.1.1.12
• Solo un unico membro per gruppo risponde
con un report
224.1.1.1
Report
• Gli altri membri sopprimono l’invio del report
224.1.1.1
Suppressed
X
224.1.1.1
Suppressed
X
H1 H2 H3
Taschin Antonio 41

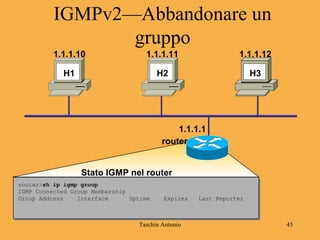

IGMPv2—Abbandonare un
gruppo
router>sh ip igmp group
IGMP Connected Group Membership
Group Address Interface Uptime Expires Last Reporter
224.1.1.1 Ethernet0 6d17h 00:02:31 1.1.1.11
1.1.1.1
H1 H2 H3
1.1.1.10 1.1.1.11 1.1.1.12
router
Stato IGMP nel router
Taschin Antonio 42
IGMPv2—Abbandonare un
gruppo
• H2 lascia il gruppo ed invia un Leave
message
1.1.1.1
H1 H2 H3
1.1.1.10 1.1.1.11 1.1.1.12
H2
Leave Msg
224.0.0.2
224.1.1.1
#1#1
• Il router invia il solito Group specific query
Group Specific
Query to 224.1.1.1
#2#2
• Uno dei membri rimasti risponde
Report a
224.1.1.1
224.1.1.1
#3#3
• Il gruppo resta attivo
router
Taschin Antonio 43

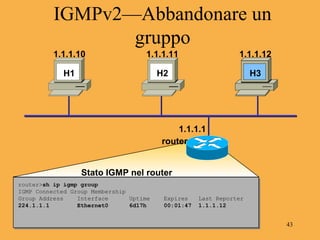

IGMPv2—Abbandonare un
gruppo
router>sh ip igmp group
IGMP Connected Group Membership
Group Address Interface Uptime Expires Last Reporter
224.1.1.1 Ethernet0 6d17h 00:01:47 1.1.1.12
1.1.1.1
H1 H2 H3
1.1.1.10 1.1.1.11 1.1.1.12
router
Stato IGMP nel router
Taschin Antonio 44
IGMPv2—Abbandonare un
gruppo
• L’ultimo membro rimasto invia un Leave message
1.1.1.1
H1 H3
1.1.1.10 1.1.1.11 1.1.1.12
H3
Leave M
224.0.0.2
224.1.1.1
#1#1
• Il router invia il solito Group specific query
Group Specific
Query to 224.1.1.1
#2#2
• Il router non riceve nessun report
• Il gruppo va in time out
router
H2
Taschin Antonio 45
IGMPv2—Abbandonare un
gruppo
router>sh ip igmp group
IGMP Connected Group Membership
Group Address Interface Uptime Expires Last Reporter
1.1.1.1
H1 H2 H3
1.1.1.10 1.1.1.11 1.1.1.12
router
Stato IGMP nel router
Taschin Antonio 46
Comandi
ip multicast-routing
clear ip igmp group
clear ip sdr
ip igmp access-group
ip igmp helper-address
ip igmp join-group
ip igmp query-interval
ip igmp query-max-response-time
ip igmp query-timeout
ip igmp static-group
ip igmp version
ip multicast cache-headers
ip multicast rate-limit
ip multicast ttl-threshold
ip sdr cache-timeout
ip sdr listen
mrinfo
mstat
mtrace
show ip igmp groups
show ip igmp interface
show ip sdr
Taschin Antonio 47
In dettaglio
• ip multicast-routing
– Default: Disabled
– Command Mode: Global
– Cisco IOS Release 10.0.
• ip multicast ttl-threshold <ttl>
– Default: 0
– Command Mode: Interface
– Cisco IOS Release 11.0.
Taschin Antonio 48
In dettaglio
• ip multicast rate-limit {in | out} [video | whiteboard] [group-list
access-list] [source-list access-list] kbps
– Default: NC
– Command Mode: Interface
– Cisco IOS Release 11.0.
• ip igmp access-group <access-list-number> <version>
– Default: tutti i gruppi sono permessi
– Command Mode: Interface
– Cisco IOS Release 10.0.
Taschin Antonio 49

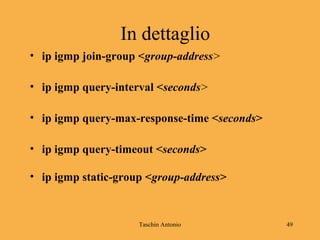

In dettaglio
• ip igmp join-group <group-address>
• ip igmp query-interval <seconds>
• ip igmp query-max-response-time <seconds>
• ip igmp query-timeout <seconds>
• ip igmp static-group <group-address>
Taschin Antonio 50
In dettaglio
• ip sdr cache-timeout <minuti>
• ip sdr listen
• mrinfo
• mstat
• mtrace
Taschin Antonio 51
In dettaglio
• clear ip igmp group [group-name | group-address | type
number]
• clear ip sdr [group-address | "session-name"]
• show ip igmp groups [group-name | group-address |
type number]
• show ip igmp interface [type number]
• show ip sdr [group | "session-name" | detail]
Taschin Antonio 52
Routing Interno
• Principi di routing interno
• Protocolli di routing
• Comandi
Taschin Antonio 53

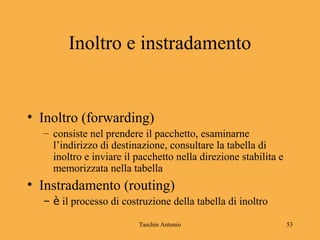

Inoltro e instradamento
• Inoltro (forwarding)
– consiste nel prendere il pacchetto, esaminarne
l’indirizzo di destinazione, consultare la tabella di
inoltro e inviare il pacchetto nella direzione stabilita e
memorizzata nella tabella
• Instradamento (routing)
– è il processo di costruzione della tabella di inoltro
Taschin Antonio 54
Principi di routing interno
• Alberi di distribuzione
–Basati sulla sorgente (S,G)
–Condivisi (*,G)
• Il multicast routing utilizza
–“Reverse path forwarding” per costruire l’albero di
distribuzione e arricurarsi che I pacchetti vengano inoltrati
nella interfaccia corretta.
• Viene utilizzato un algoritmo unicast
–È utilizzato per determinare il miglior percorso unicast dal
ricevente alla sorgente.
Taschin Antonio 55
Algoritmi di routing
• Flooding
• Spanning Tree
• Reverse Path Broadcasting
• Truncated Reverse Path Broadcasting
• Reverse Path Multicasting
Taschin Antonio 56

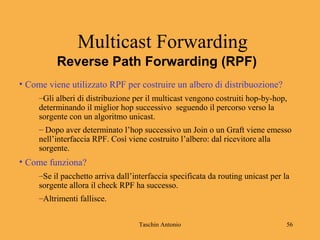

Reverse Path Forwarding (RPF)
Multicast Forwarding
• Come viene utilizzato RPF per costruire un albero di distribuozione?
–Gli alberi di distribuzione per il multicast vengono costruiti hop-by-hop,
determinando il miglior hop successivo seguendo il percorso verso la
sorgente con un algoritmo unicast.
– Dopo aver determinato l’hop successivo un Join o un Graft viene emesso
nell’interfaccia RPF. Così viene costruito l’albero: dal ricevitore alla
sorgente.
• Come funziona?
–Se il pacchetto arriva dall’interfaccia specificata da routing unicast per la
sorgente allora il check RPF ha successo.
–Altrimenti fallisce.
Taschin Antonio 57

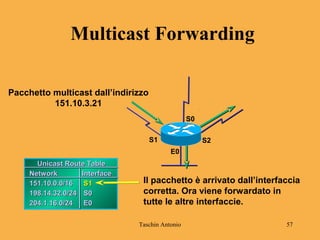

Unicast Route TableUnicast Route Table
NetworkNetwork InterfaceInterface
151.10.0.0/16151.10.0.0/16 S1S1
198.14.32.0/24198.14.32.0/24 S0S0
204.1.16.0/24204.1.16.0/24 E0E0
E0
S1
S0
S2
Pacchetto multicast dall’indirizzo
151.10.3.21
Il pacchetto è arrivato dall’interfaccia
corretta. Ora viene forwardato in
tutte le altre interfaccie.
Multicast Forwarding
Taschin Antonio 58
Receiver 1
B
E
A D F
Indirizzo Sorgente 1.1.1.1
Gruppo 224.2.2.2
Notazione: (S, G) o (1.1.1.1 , 224.2.2.2) e
(1.1.2.1 , 224.2.2.2)
S = Sorgente
G = Gruppo
C
Receiver 2
Albero di distribuzione basato
sulla sorgente
Indirizzo
Sorgente
1.1.2.1
Taschin Antonio 59
Receiver 1
B
E
A D
(Shared Root)
F
C
Receiver 2
Indirizzo
Sorgente
1.1.2.1
Albero di distribuzione condiviso
Indirizzo Sorgente 1.1.1.1
Indirizzo Gruppo 224.2.2.2 Notazione: (*, G) or (* , 224.2.2.2)
* = Tute le sorgenti
G = gruppo
Taschin Antonio 60
Protocolli di routing
• Dense-mode
–Metodo Flood and prune
–Crea uno stato in ogni router per ogni sorgente
–Supportano solo SPT o SDT
• Sparse-mode
–Metodo del join espicito
–Supportano sia I SDT che I Shared-DT
Taschin Antonio 61
Protocolli di routing
Albero basato sulla
sorgente
Albero Condiviso
• Distance Vector
Multicast Routing Protocol
• Multicast Open Shortest
Path First
• Protocol Independent
Multicast – Dense Mode
• Core Based Tree
• Protocol Independent
Multicast - Sparse Mode
Taschin Antonio 62
DVMRP
• DVMRP
– Utilizza il RIP e TRPB
– Utilizza il metodo Flood and Prune
– Molto utilizzato nelle reti accademiche
– Costruisce un albero per ogni sorgente
– Largamente utilizzato in MBone
Taschin Antonio 63
I problemi del DVMRP
• DVMRP non può scalare alle dimesioni di Internet
• Distance vector-based routing protocol
– Update tabella di routing
• Un update ogni 60 secondi
– Dimensioni
• Molte informazioni memorizzate nella tabella di routing
– Stabilità
• Converge lentamente, count-to-infinity, etc.
• Non supporta gli albero condivisi
Taschin Antonio 64
Come funziona il DVMRP
Taschin Antonio 65
Come funziona il DVMRP
Taschin Antonio 66
MOSPF - RFC 1584
Multicast Extension to OSPF
• Estensione all’OSPF unicast
–OSPF: I router utilizzano del pacchetti aprticolari per capire le condiziojni
della rete
–MOSPF: Include le informazioni multicast negli annunci OSPF. Ogni router
ha un’immagine dell’intera topologia della rete
• Utilizza l’algoritmo di Dijkstra algorithm per calcolare
SPT.
Taschin Antonio 67
MOSPF
• Non fa flood di traffico multicast
• Protocollo dipendente — lavora solo nelle reti in cui
c’è l’OSPF.
• Problemi:
– L’algoritmo di Dijkstra viene eseguito per ogni coppia
(S,G).
– Non supporta gli alberi condivisi
• Non è appropriato per:
– Grandi reti con un grande numero di sernder e receiver.
Taschin Antonio 68
Il metodo Flood and Prune
Receiver 1
B
E
A D F
Sorgente
C
Receiver 2
No Receivers
RPF Fails (Normal)
1. Inizialmente viene fatto un fllod
2. Prune dove non c’e’ il gruppo
3. Prune i non SPT
4. Reflooding periodico
Utilizzo del SPT
Protocolli Dense Mode
Taschin Antonio 69
PIM Dense Mode
• Protocollo Independente
–Supporta la maggior parte dei protocolli
unicast: static, RIP, IGRP,
EIGRP, IS-IS, BGP, e OSPF
• Utilizza reverse path forwarding
• Adatto per...
–Piccole reti densamente popolate dal multicast
Taschin Antonio 70
PIM Dense Mode
• Vantaggi:
– Facile da configurare—due comandi
– Meccanismo di flood and prune molto semplice
– Facile da capire e facile debug
• Problemi...
– Non adatto per WAN
– Non supporta gli alberi condivisi
Taschin Antonio 71
Sorgente
Receiver 2
DD FF
II
BB
CC
AA
EE
GG
HH
Link
Data
Control
Esempio PIM Dense Mode
Receiver 1
Taschin Antonio 72
Inizialmente viene effetuato un flood
dei dati
Sorgente
Esempio PIM Dense Mode
IIEE
Receiver 1
DD FF
BBAA
GG
HH
Receiver 2
Taschin Antonio 73
Prune dei non Non-RPF
Sorgente
Prune
Receiver 1
Esempio PIM Dense Mode
DD FF
II
BB
CC
AA
EE
GG
HH
Receiver 2
Taschin Antonio 74
C e D devono decidire chi
forwarderà il flusso
Sorgente
Asserts
Receiver 1
DD FF
II
BB
CC
AA
EE
GG
HH
Esempio PIM Dense Mode
Receiver 2
Taschin Antonio 75
Prune di I
Prune di E ignorato
Sorgente
Prune
Receiver 1
Join Override
Prune
DD FF
II
BB
CC
AA
EE
GG
HH
Esempio PIM Dense Mode
Receiver 2
Taschin Antonio 76
Source
Graft
Receiver 3
Un nuovo Receiver,
I invia un Graft
DD FF
II
BB
CC
AA
EE
GG
HH
Esempio PIM Dense Mode
Receiver 1 Receiver 2
Taschin Antonio 77
Source
Receiver 3
Receiver 1
DD FF
II
BB
CC
AA
EE
GG
HH
Esempio PIM Dense Mode
Receiver 2
Taschin Antonio 78
PIM Sparse Mode
(RFC 2362)
• Supporta sia gli alberi condivisi che basati sulla sorgente
• Utilizza un Rendezvous Point (RP)
– Le sorgenti si registrano nell’RP e inviano il loro traffico attravero
l’RP
– Richiesta esplicita di ottenere il flusso multicast
– Indipendente dai protocolli unicast
– Ha posto le basi per il routing esterno (inter-domain)
• Adatto per…
– Per tutti I tipi di rete
– Ottimale per gruppi che hanno receiver su WAN differenti
Taschin Antonio 79
Meccanismo di Join Esplicito
Receiver 1
B
E
A
Rendezvous Point
(Shared Root)
F
Sorgente 1
C
Non Viewer
Non
ViewersD
1. Nessuno riceve il traffico di un gruppo senza un esplicito join
2. Utilizzo del Rendezvous
3. Nessun flood periodico
Utilizza gli alberi condivisi per
default. Ma può switchare
se necessario ai SPT.
Protocolli Sparse Mode
Taschin Antonio 80

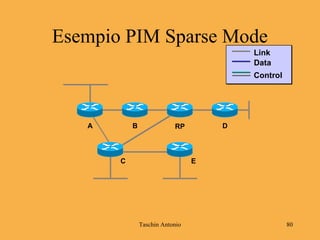

B
E
A D
C
RP
Link
Data
Control
Esempio PIM Sparse Mode
Taschin Antonio 81
Receiver 1
BA D
Receiver 1 manda un Joins
per il gruppo G
C crea lo stato (*, G),
E manda il join al RP
RP
Join
EC
Esempio PIM Sparse Mode
Taschin Antonio 82
Receiver 1
BA RP D
RP crea lo stato (*, G)
EC
Esempio PIM Sparse Mode
Taschin Antonio 83

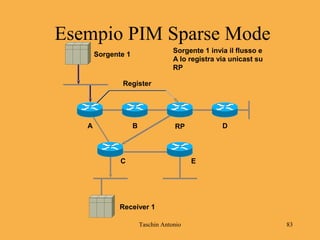

Receiver 1
BA RP D
Sorgente 1
Sorgente 1 invia il flusso e
A lo registra via unicast su
RP
Register
EC
Esempio PIM Sparse Mode
Taschin Antonio 84
Receiver 1
BA RP D
Rp manda un join a B per ottenere il
flusso nativo
Join Join
Sorgente 1
EC
Esempio PIM Sparse Mode
Taschin Antonio 85

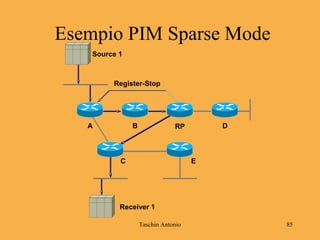

Receiver 1
BA RP D
Register-Stop
Source 1
EC
Esempio PIM Sparse Mode
Taschin Antonio 86
Receiver 1
BA RP D
C invia un Join per il gruppo (S,
G) per unirsi al Shortest Path
Tree (SPT)
(S, G) Join
Source 1
EC
Esempio PIM Sparse Mode
Taschin Antonio 87
Receiver 1
BA RP D

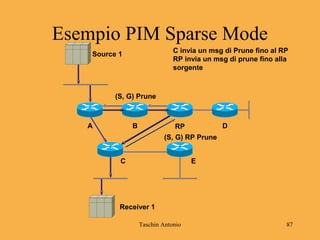

C invia un msg di Prune fino al RP
RP invia un msg di prune fino alla
sorgente
(S, G) RP Prune
(S, G) Prune
Source 1
EC
Esempio PIM Sparse Mode
Taschin Antonio 88
Receiver 1
BA RP D
Nuovo receiver
Receiver 2
(*, G) Join
Source 1
EC
Esempio PIM Sparse Mode
Taschin Antonio 89
Receiver 1
BA RP D
C inserisce E nella OIF
Receiver 2
Source 1
EC
Esempio PIM Sparse Mode
Taschin Antonio 90
Receiver 1
BA RP D
Source 2 inizia a spedire
D invia il messagio di Register
RP inoltra I dati del msg
Receiver 2
Source 2
Register
Source 1
EC
Esempio PIM Sparse Mode
Taschin Antonio 91
Esempio PIM Sparse Mode
Receiver 1
BA RP D
RP invia un Join a D
Receiver 2
Register
Join Source 2
Source 1
EC
Taschin Antonio 92
Esempio PIM Sparse Mode
Receiver 1
BA RP D
RP invia Register-Stop
Receiver 2
Register-Stop
Source 2
Source 1
EC
Taschin Antonio 93
Esempio PIM Sparse Mode
Receiver 1
BA RP D
Sia l’albero condiviso che l’albero
basato sulla sorgente sono in uso
Receiver 2
Source 2
Source 1
EC
Taschin Antonio 94
Comandi
clear ip dvmrp route
clear ip mroute
clear ip pim auto-rp
ip dvmrp accept-filter
ip dvmrp auto-summary
ip dvmrp default-information
ip dvmrp metric
ip dvmrp metric-offset
ip dvmrp output-report-delay
ip dvmrp reject-non-pruners
ip dvmrp routehog-notification
ip dvmrp route-limit
ip dvmrp summary-address
ip pim
ip pim accept-rp
ip pim message-interval
ip pim minimum-vc-rate
ip pim multipoint-signalling
ip pim nbma-mode
ip pim neighbor-filter
ip pim query-interval
ip pim rp-address
ip pim rp-announce-filter
ip pim send-rp-announce
ip pim send-rp-discovery
ip pim spt-threshold
Taschin Antonio 95
Comandi
• show ip dvmrp route
• show ip mcache
• show ip mpacket
• show ip mroute
• show ip pim interface
• show ip pim neighbor
• show ip pim rp
• show ip pim vc
• show ip rpf
• show ip sdr
Taschin Antonio 96
In dettaglio
• ip pim {dense-mode | sparse-mode |
sparse-dense-mode}
• ip pim accept-rp {address | auto-rp}
[group-access-list-number]
• ip pim message-interval seconds
Taschin Antonio 97
In dettaglio
• ip pim query-interval seconds
• default 30
• ip pim rp-address ip-address [group-
access-list-number] [override]
• ip dvmrp unicast-routing
Taschin Antonio 98
In dettaglio
• ip mroute source mask [protocol as-
number] {rpf-address | type number}
[distance]
• Es: ip mroute 0.0.0.0 255.255.255.255
tunnel0
• ip mroute 171.69.0.0 255.255.0.0
171.68.10.13
Taschin Antonio 99
Admin-Scoping
– Esempio di una semplice scoped zone:
• 239.255.0.0/16 = Site-Local Scope Zone
• 239.192.0.0/10 = Org.-Local Scope Zone
• 224.0.1.0 - 238.255.255.255 = Global scope (Internet)
zone
Taschin Antonio 100
Admin-Scoping
Economia Ingegneria
Centro Stella
T1
S1
S0
RP Locale RP Locale
Internet
T1
S0
S0
RP Locale
Border B Border C
Border A
AS Border
S0
Taschin Antonio 101
Economia Ingegneria
Centro Stella
RP Locale RP Locale
Internet
RP Locale
Border B Border C
Border A
S0
Admin-Scoping
Router di
frontiera
periferici
Router di
frontiera
periferici
Router di frontiera
T1
S1
S0
T1
S0
S0
Taschin Antonio 102
T1
S1
S0
T1
S0
S0
Admin-Scoping
Economia Ingegneria
Centro Stella
RP Locale RP Locale
Internet
RP Locale
Border B Border C
Border A
AS Border
S0Interface Serial0
. . .
ip multicast ttl-threshold 16
ip multicast boundary 10
access-list 10 deny 239.255.0.0 0.0.255.255
access-list 10 permit any
Interface Serial0
. . .
ip multicast ttl-threshold 16
ip multicast boundary 10
access-list 10 deny 239.255.0.0 0.0.255.255
access-list 10 permit any
Taschin Antonio 103
Economia Ingegneria
Centro Stella
RP Locale RP Locale
To Internet
RP Locale
Border B Border C
Border A
AS Border
S0
Admin-Scoping
T1
S1
S0
T1
S0
S0

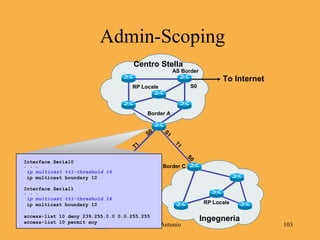

Interface Serial0
. . .
ip multicast ttl-threshold 16
ip multicast boundary 10
Interface Serial1
. . .
ip multicast ttl-threshold 16
ip multicast boundary 10
access-list 10 deny 239.255.0.0 0.0.255.255
access-list 10 permit any
Taschin Antonio 104
T1
S1
S0
T1
S0
S0
Admin-Scoping
Economia Ingegneria
Centro Stella
RP Locale RP Locale
To Internet
RP Locale
Border B Border C
Border A
AS Border
S0

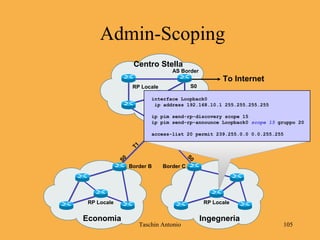

interface Loopback0
ip address 192.168.10.2 255.255.255.255
ip pim send-rp-discovery scope 15
ip pim send-rp-announce Loopback0 scope 15 gruppo 20
access-list 20 permit 239.255.0.0 0.0.255.255
Taschin Antonio 105
T1
S1
S0
T1
S0
S0
Economia Ingegneria
Centro Stella
RP Locale RP Locale
To Internet
RP Locale
Border B Border C
Border A
AS Border
S0
Admin-Scoping
interface Loopback0
ip address 192.168.10.1 255.255.255.255
ip pim send-rp-discovery scope 15
ip pim send-rp-announce Loopback0 scope 15 gruppo 20
access-list 20 permit 239.255.0.0 0.0.255.255
Taschin Antonio 106
T1
S1
S0
T1
S0
S0
Economia Ingegneria
Centro Stella
RP Locale RP Locale
Internet
RP Locale
Border B Border C
Border A
AS Border
S0
Admin-Scoping
interface Loopback0
ip address 192.168.10.3 255.255.255.255
ip pim send-rp-discovery scope 15
ip pim send-rp-announce Loopback0 scope 15 gruppo 20
access-list 20 permit 239.255.0.0 0.0.255.255
Taschin Antonio 107
T1
S1
S0
T1
S0
S0
Economia Ingegneria
Centro Stella
RP Locale RP Locale
Internet
RP Locale
Border B Border C
Border A
AS Border
S0
Admin-Scoping
Interface Serial0
. . .
ip multicast ttl-threshold 128
ip multicast boundary 10
access-list 10 deny 239.0.0.0 0.0.0.255
access-list 10 permit any
Taschin Antonio 108

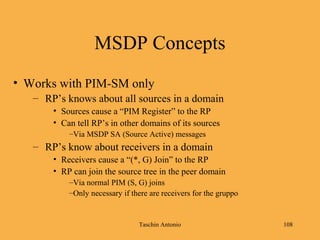

MSDP Concepts
• Works with PIM-SM only
– RP’s knows about all sources in a domain
• Sources cause a “PIM Register” to the RP
• Can tell RP’s in other domains of its sources
–Via MSDP SA (Source Active) messages
– RP’s know about receivers in a domain
• Receivers cause a “(*, G) Join” to the RP
• RP can join the source tree in the peer domain
–Via normal PIM (S, G) joins
–Only necessary if there are receivers for the gruppo
Taschin Antonio 109
MSDP Design Points
• MSDP peers talk via TCP connections
– UDP encapsulation option
• Source Active (SA) messages
– Peer-RPF forwarded to prevent loops
• RPF check on AS-PATH back to the peer RP
• If successful, flood SA message to other peers
• Stub sites accept all SA messages
– Since they have only one exit (e.g., default peer)
– MSDP speaker may cache SA messages
• Reduces join latency
Taschin Antonio 110
SA Message
192.1.1.1, 224.2.2.2
Domain C
Domain B
Domain D
Domain E
s
192.1.1.1, 224.2.2.2
SA
SA
SA SA
SA
SA
Source Active
Messages
SA
Domain A
SA Message
192.1.1.1, 224.2.2.2
r
Join (*, 224.2.2.2)
MSDP Peers
RP
RP
RP
RP
RP
MSDP Example
Taschin Antonio 111
Domain C
Domain B
Domain D
Domain E
s
Domain A
RP
RP
RP
RP
r
MSDP Peers
Join (S, 224.2.2.2)
MSDP Example
RP
Taschin Antonio 112
Domain C
Domain B
Domain D
Domain E
s
Domain A
RP
RP
RP
RP
r
MSDP Peers
Multicast Traffic
MSDP Example
RP
Taschin Antonio 113
Implementazione Cisco MSDP
– draft-ietf-msdp-spec-02.txt
• Multiple peer support
– Peer with BGP, MBGP, or static peers
• SA caching (off by default)
• Sending and receiving SA-requests
• Sending and receiving SA-responses
Taschin Antonio 114
Cisco MSDP Implementation
• SA input and output filtering
• SA-request input filtering
• Default peer support
– So a tail site can MSDP with a backbone provider without
requiring the two to BGP peer
• Triggered join support when creating an (S,G) learned
by MSDP
• Mesh gruppos
– Reduces RPF-flooding of SA messages between fully
meshed MSDP peers
Taschin Antonio 115
MSDP Configuration
• Configure peers
ip msdp peer <ip-address> [connect-source <i/f>]
• Configure default peer
ip msdp default-peer <ip-address> [prefix-list acl]
• SA caching
ip msdp cache-sa-state [list <acl>]
• Mesh gruppos
ip msdp mesh-gruppo <name> <ip-address>
Taschin Antonio 116
MSDP Configuration (Cont.)
• Filtering
– Can filter SA in/out, gruppos, with
acls or route-maps
• TTL Scoping
ip msdp ttl-threshold <ip-address> <ttl>
• For more configuration commands see:
– ftp://ftpeng.cisco.com/ipmulticast/
msdp-commands
Taschin Antonio 117
Architettura per l’allocazione
degli indirizzi
Taschin Antonio 118
FINE
ataschin@unive.it
ataschin@dsi.unive.it

Multicast

  • 1.
    IP Multicast: architetturae protocolli - Taschin Antonio -
  • 2.
    Taschin Antonio 2 Sommario •Introduzione al multicast • Routing interno • Altri protocolli multicast • Routing esterno
  • 3.
    Introduzione al Multicast •Cos’èil multicast •Storia •MBone •Il Multicast nell’ISO/OSI •Comandi
  • 4.
    Taschin Antonio 4 Cos’èil multicast La tecnologia multicast, è un processo che trasmette le informazioni da una sorgente a più destinazioni con un unico flusso di dati, invece di usarne molteplici. •Tante connessioni separate quante sono le richieste •Utilizzare il broadcast
  • 5.
    Taschin Antonio 5 PROCONTRO Larghezza di banda Carico del server Carico della rete Inaffidabilità della consegna Duplicazione di pacchetti Congestioni di rete
  • 6.
    Taschin Antonio 6 •Videoconferenze, video on demand • Quotazioni in borsa, distribuzione di listini e cataloghi in tempo reale • Training, teledidattica • Distribuzione di software • Possibilità di sfruttare Internet per trasmissioni di tipo televisivo Scenari di applicazione
  • 7.
    Taschin Antonio 7 Storia •Stanford University primi anni 80 • Steve Deering e Vsystem • Agosto 1989  RFC1112 • Dicembre 1991  “Multicast routing in a Datagram Network”
  • 8.
    Taschin Antonio 8 MBone •Tunnel retevirtuale sperimentale di router multicast, costruita sopra la struttura standard di Internet • mrouted  protocollo di routing DVMRP
  • 9.
    Taschin Antonio 9 Storiadi MBone • Primi anni 90 • Darpa Testbed Network (DARTNet) • MIT,SRI, ISI, BBN, varie università • 1992 IETF meeting a San Diego
  • 10.
    Taschin Antonio 10 Gliindirizzi multicast 224.0.0.0 – 239.255.255.255 Insieme di zero o più host identificato da un singolo indirizzo IP di classe D
  • 11.
    Taschin Antonio 11 …riassumendo •IndirizziIP Multicast –Classe D — caratterizata dai 4 bit più alti (1110)=(224.0.0.0) –Range da 224.0.0.0 a 239.255.255.255 •Well known addresses stabiliti dallo IANA –Per usi riservati da 224.0.0.0 a 224.0.0.255 •224.0.0.1—all systems on subnet •224.0.0.2—all routers on subnet •224.0.0.13 – all PIM routers •“http://www.iana.org/assignments/multicast-addresses ” •Altri indirizzi utilizzati dinamicamente: –Global scope: 224.0.1.0-238.255.255.255 –Limited Scope: 239.0.0.0-239.255.255.255 – Site-local scope: 239.255.0.0/16 – Organization-local scope: 239.192.0.0/16
  • 12.
    Taschin Antonio 12 Leapplicazioni in MBone • Session Announcement Protocol • Session Description Protocol • Session Initiation Protocol Sessione Trasmissione di dati in MBone
  • 13.
    Taschin Antonio 13 SessionAnnouncement Protocol (SAP) • Per annunciare una sessione multicast e la sua descrizione • Sessioni Gloobal Scope  224.2.127.254 • 224.2.128.0 – 224.2.255.255 • Sessioni Administrative Scope  indirizzo più alto • Porta 9875
  • 14.
    Taschin Antonio 14 Cancellazionedi una sessione • Explicit Timeout • Implicit Timeout • Explicit Deletion
  • 15.
    Taschin Antonio 15 Tooldi MBone • SDR (Session Directory) • VIC (Video Conferencing Tool) • RAT e VAT (Robust e Visual Audio Tool) • WB
  • 16.
    Taschin Antonio 16 Livello2: Multicast Ethernet • Esempio: • L’indirizzo AB-CD-EF-04-26-45 – la cifra AB (171 in notazione decimale) è dispari. Indirizzo Ethernet 48bit  6 campi da 2 cifre esadecimali L’indirizzo multicast viene riconosciuto dalla prima cifra esadecimale dell’indirizzo. •Pari  unicast •Dispari  multicast
  • 17.
    Taschin Antonio 17 …esempio •L’indirizzo AB-CD-EF-04-26-45 – la cifra AB (10101011) è dispari. • Livello 1: • Ogni singolo byte viene trasferito autonomamente • dal più significativo • Ogni bit del byte viene trasferito dal meno significativo il primo bit che esce dalla scheda di rete è un 1 mappare gli indirizzi della classe D con indirizzi Ethernet che generino fisicamente un livello alto di tensione all'inizio.
  • 18.
    Taschin Antonio 18 01-00-5e-7f-00-0101-00-5e-7f-00-01 239.255.0.1239.255.0.1 32Bits 23 Bits 24 Bits 24 Bits 48 Bits Multicast su Ethernet (livello 2) RFC1112  01-00-5E-00-00-00
  • 19.
    Taschin Antonio 19 IndirizzoMulticast Ethernet • HEX 01 00 5E - 23 bit - • BIN 0000 0001 0000 0000 0101 1110 0xxx xxxx xxxx xxxx xxxx xxxx • | | • Multicast Bit 0 = Internet Multicast
  • 20.
    Taschin Antonio 20 Sovrapposizionedi indirizzi 32 Bits 28 Bits 25 Bits 23 Bits 48 Bits 01-00-5e-7f-00-01 239.255.0.1 1110 5 Bits Lost
  • 21.
  • 22.
  • 23.
    Taschin Antonio 23 Perché •Primi anni 90 Steve Deering • IEEE  16 consecutivi OUI (Organizational Unique Identifier)
  • 24.
    Taschin Antonio 24 Ilconcetto di Gruppo 1. Insieme di zero o più host identificato da un indirizzo di classe D 2. Associarsi o Abbandonare 3. Non è statico ma dinamico 4. Non è necessario essere membri di un gruppo per inviare dati a quel gruppo 5. Per ricevere i dati però bisogna essere membri del gruppo
  • 25.
    Taschin Antonio 25 InternetGroup Management Protocol IGMP • IGMPv1  RFC1112 obsoleto • IGMPv2  RFC2236 in uso • IGMPv3  bozza
  • 26.
    Taschin Antonio 26 PachettoIGMPv1 •Version •in questo campo viene specificata la versione dell’IGMP •Type esistono due tipi di messaggi IGMP: •1 = Host Membership Query. •2 = Host Membership Report. •Unused • 0 quando viene spedito •Checksum •Group Address
  • 27.
    Taschin Antonio 27 IGMPv1 224.0.0.1ALL-SYSTEMS.MCAST.NET 224.0.0.2 ALL-ROUTERS.MCAST.NET • Membership Query • Membership Report • Leave Group
  • 28.
    Taschin Antonio 28 224.1.1.1 Report IGMPv1—Associarsia un gruppo • Per associarsi a un gruppo un PC manda un pacchetto IGMP report all’indirizzo 224.1.1.1 con TTL 1 IGMPv1 H3H1 H2
  • 29.
    Taschin Antonio 29 MembershipQuery all’indirizzo 224.0.0.1 Multicast Router IGMPv1 — Membership Queries • Periodicamente il router invia un pacchetto IGMP di Membership Query all’indirizzo 224.0.0.1 per aggiornare la tabella dei gruppi multicast attivi IGMPv1 H3H1 H2
  • 30.
    Taschin Antonio 30 IGMPv1 IGMPv1 #1#1Router manda periodicamente la Membership Query Query a 224.0.0.1 #1#1 #2#2 Solo un membro per gruppo invia il report 224.1.1.1 Report #2#2 #3#3 Gli altri membri non inviano nulla 224.1.1.1 Soppresso X #3#3 224.1.1.1 Soppresso X #3#3 H1 H2 H3
  • 31.
    Taschin Antonio 31 H3 •Il router invia periodicamente i pacchetti IGMP Query a 224.0.0.1 • Il PC lascia il gruppo senza segnalarlo H3 • Il router continua ad inviare le query periodiche Query a 224.0.0.1 IGMPv1 — Abbandonare un gruppo IGMPv1 H1 H2 • Il router non riceve nessun report per quel determinato gruppo • Il gruppo va in time out
  • 32.
    Taschin Antonio 32 IGMPv2 •RFC 2236 – group-specific query •Il router si assicura che non ci sia più nessun interessato al gruppo prima di cessare il forwarding di quel traffico multicast – Leave group message •Gli host possono inviare questo messaggio per abbandonare il gruppo
  • 33.
    Taschin Antonio 33 IGMPv2 •Querier election mechanism –Viene selezionato il router con l’indirizzo IP minore. • Query-interval response time –Viene impostato il massimo tempo nel quale un host può rispondere • Compatibilità con IGMPv1
  • 34.
    Pacchetto IGMPv2 Type 0x11 MembershipQuery: ci sono due sottotipi di messaggi: •General Query: utilizzato per conoscere quali gruppo hanno dei partecipanti in una particolare rete. •Group-Specific Query: utilizzato per conoscere se un particolare gruppo ha dei partecipanti in una particolare rete. 0x12 Membership Report usato per la compatibilità con la versione 1. 0x16 Membership Report per la versione 2. 0x17 Leave Group: Abbandono del gruppo
  • 35.
    Pacchetto IGMPv2 Max ResponseTime questo campo è significativo solo nei messaggi di tipo Membership Query e specifica il tempo massimo consentito prima di inviare un report di risposta. Il tempo è misurato in unità da 1/10 di secondo. Negli altri messaggi, questo campo, è settato a zero da coloro che trasmettono e ignorato da chi riceve.
  • 36.
    Taschin Antonio 36 224.1.1.1 Report H1H3 1.1.1.10 1.1.1.11 1.1.1.12 IGMPv2—Unirsi a un gruppo • Il PC che sta per unirsi a un gruppo invia un messaggio IGMP al gruppo di cui vuol far parte H3H1 H2 1.1.1.1 router
  • 37.
    Taschin Antonio 37 1.1.1.1 StatoIGMP nel router router>show ip igmp group IGMP Connected Group Membership gruppo Address Interface Uptime Expires Last Reporter 224.1.1.1 Ethernet0 6d17h 00:02:31 1.1.1.11 IGMPv2—Unirsi a un gruppo H1 H3 1.1.1.10 1.1.1.11 1.1.1.12 router H3H1 H2
  • 38.
    Taschin Antonio 38 IGMPv2—QuerierElection IGMPv2 1.1.1.11.1.1.2 H1 H2 H3 • Inizialmente tutti i router inviano una Query Query Query • Il router con il più basso indirizzo IP viene eletto querier IGMP Querier • Gli altri router diventano “Non-Queries” IGMP Non-Querier routerrouter_b 1.1.1.10 1.1.1.11 1.1.1.12
  • 39.
    Taschin Antonio 39 router>showip igmp interface e0 Ethernet0 is up, line protocol is up Internet address is 1.1.1.1, subnet mask is 255.255.255.0 IGMP is enabled on interface Current IGMP version is 2 CGMP is disabled on interface IGMP query interval is 60 seconds IGMP querier timeout is 120 seconds IGMP max query response time is 10 seconds Inbound IGMP access group is not set Multicast routing is enabled on interface Multicast TTL threshold is 0 Multicast designated router (DR) is 1.1.1.1 (this system) IGMP querying router is 1.1.1.1 (this system) Multicast groups joined: 224.0.1.40 224.2.127.254 Quale router? IGMPv2—Querier Election
  • 40.
    Taschin Antonio 40 IGMPv2—Mantenereun gruppo • Il router invia le query periodiche Query1.1.1.1 IGMPv2 1.1.1.10 1.1.1.11 1.1.1.12 • Solo un unico membro per gruppo risponde con un report 224.1.1.1 Report • Gli altri membri sopprimono l’invio del report 224.1.1.1 Suppressed X 224.1.1.1 Suppressed X H1 H2 H3
  • 41.
    Taschin Antonio 41 IGMPv2—Abbandonareun gruppo router>sh ip igmp group IGMP Connected Group Membership Group Address Interface Uptime Expires Last Reporter 224.1.1.1 Ethernet0 6d17h 00:02:31 1.1.1.11 1.1.1.1 H1 H2 H3 1.1.1.10 1.1.1.11 1.1.1.12 router Stato IGMP nel router
  • 42.
    Taschin Antonio 42 IGMPv2—Abbandonareun gruppo • H2 lascia il gruppo ed invia un Leave message 1.1.1.1 H1 H2 H3 1.1.1.10 1.1.1.11 1.1.1.12 H2 Leave Msg 224.0.0.2 224.1.1.1 #1#1 • Il router invia il solito Group specific query Group Specific Query to 224.1.1.1 #2#2 • Uno dei membri rimasti risponde Report a 224.1.1.1 224.1.1.1 #3#3 • Il gruppo resta attivo router
  • 43.
    Taschin Antonio 43 IGMPv2—Abbandonareun gruppo router>sh ip igmp group IGMP Connected Group Membership Group Address Interface Uptime Expires Last Reporter 224.1.1.1 Ethernet0 6d17h 00:01:47 1.1.1.12 1.1.1.1 H1 H2 H3 1.1.1.10 1.1.1.11 1.1.1.12 router Stato IGMP nel router
  • 44.
    Taschin Antonio 44 IGMPv2—Abbandonareun gruppo • L’ultimo membro rimasto invia un Leave message 1.1.1.1 H1 H3 1.1.1.10 1.1.1.11 1.1.1.12 H3 Leave M 224.0.0.2 224.1.1.1 #1#1 • Il router invia il solito Group specific query Group Specific Query to 224.1.1.1 #2#2 • Il router non riceve nessun report • Il gruppo va in time out router H2
  • 45.
    Taschin Antonio 45 IGMPv2—Abbandonareun gruppo router>sh ip igmp group IGMP Connected Group Membership Group Address Interface Uptime Expires Last Reporter 1.1.1.1 H1 H2 H3 1.1.1.10 1.1.1.11 1.1.1.12 router Stato IGMP nel router
  • 46.
    Taschin Antonio 46 Comandi ipmulticast-routing clear ip igmp group clear ip sdr ip igmp access-group ip igmp helper-address ip igmp join-group ip igmp query-interval ip igmp query-max-response-time ip igmp query-timeout ip igmp static-group ip igmp version ip multicast cache-headers ip multicast rate-limit ip multicast ttl-threshold ip sdr cache-timeout ip sdr listen mrinfo mstat mtrace show ip igmp groups show ip igmp interface show ip sdr
  • 47.
    Taschin Antonio 47 Indettaglio • ip multicast-routing – Default: Disabled – Command Mode: Global – Cisco IOS Release 10.0. • ip multicast ttl-threshold <ttl> – Default: 0 – Command Mode: Interface – Cisco IOS Release 11.0.
  • 48.
    Taschin Antonio 48 Indettaglio • ip multicast rate-limit {in | out} [video | whiteboard] [group-list access-list] [source-list access-list] kbps – Default: NC – Command Mode: Interface – Cisco IOS Release 11.0. • ip igmp access-group <access-list-number> <version> – Default: tutti i gruppi sono permessi – Command Mode: Interface – Cisco IOS Release 10.0.
  • 49.
    Taschin Antonio 49 Indettaglio • ip igmp join-group <group-address> • ip igmp query-interval <seconds> • ip igmp query-max-response-time <seconds> • ip igmp query-timeout <seconds> • ip igmp static-group <group-address>
  • 50.
    Taschin Antonio 50 Indettaglio • ip sdr cache-timeout <minuti> • ip sdr listen • mrinfo • mstat • mtrace
  • 51.
    Taschin Antonio 51 Indettaglio • clear ip igmp group [group-name | group-address | type number] • clear ip sdr [group-address | "session-name"] • show ip igmp groups [group-name | group-address | type number] • show ip igmp interface [type number] • show ip sdr [group | "session-name" | detail]
  • 52.
    Taschin Antonio 52 RoutingInterno • Principi di routing interno • Protocolli di routing • Comandi
  • 53.
    Taschin Antonio 53 Inoltroe instradamento • Inoltro (forwarding) – consiste nel prendere il pacchetto, esaminarne l’indirizzo di destinazione, consultare la tabella di inoltro e inviare il pacchetto nella direzione stabilita e memorizzata nella tabella • Instradamento (routing) – è il processo di costruzione della tabella di inoltro
  • 54.
    Taschin Antonio 54 Principidi routing interno • Alberi di distribuzione –Basati sulla sorgente (S,G) –Condivisi (*,G) • Il multicast routing utilizza –“Reverse path forwarding” per costruire l’albero di distribuzione e arricurarsi che I pacchetti vengano inoltrati nella interfaccia corretta. • Viene utilizzato un algoritmo unicast –È utilizzato per determinare il miglior percorso unicast dal ricevente alla sorgente.
  • 55.
    Taschin Antonio 55 Algoritmidi routing • Flooding • Spanning Tree • Reverse Path Broadcasting • Truncated Reverse Path Broadcasting • Reverse Path Multicasting
  • 56.
    Taschin Antonio 56 ReversePath Forwarding (RPF) Multicast Forwarding • Come viene utilizzato RPF per costruire un albero di distribuozione? –Gli alberi di distribuzione per il multicast vengono costruiti hop-by-hop, determinando il miglior hop successivo seguendo il percorso verso la sorgente con un algoritmo unicast. – Dopo aver determinato l’hop successivo un Join o un Graft viene emesso nell’interfaccia RPF. Così viene costruito l’albero: dal ricevitore alla sorgente. • Come funziona? –Se il pacchetto arriva dall’interfaccia specificata da routing unicast per la sorgente allora il check RPF ha successo. –Altrimenti fallisce.
  • 57.
    Taschin Antonio 57 UnicastRoute TableUnicast Route Table NetworkNetwork InterfaceInterface 151.10.0.0/16151.10.0.0/16 S1S1 198.14.32.0/24198.14.32.0/24 S0S0 204.1.16.0/24204.1.16.0/24 E0E0 E0 S1 S0 S2 Pacchetto multicast dall’indirizzo 151.10.3.21 Il pacchetto è arrivato dall’interfaccia corretta. Ora viene forwardato in tutte le altre interfaccie. Multicast Forwarding
  • 58.
    Taschin Antonio 58 Receiver1 B E A D F Indirizzo Sorgente 1.1.1.1 Gruppo 224.2.2.2 Notazione: (S, G) o (1.1.1.1 , 224.2.2.2) e (1.1.2.1 , 224.2.2.2) S = Sorgente G = Gruppo C Receiver 2 Albero di distribuzione basato sulla sorgente Indirizzo Sorgente 1.1.2.1
  • 59.
    Taschin Antonio 59 Receiver1 B E A D (Shared Root) F C Receiver 2 Indirizzo Sorgente 1.1.2.1 Albero di distribuzione condiviso Indirizzo Sorgente 1.1.1.1 Indirizzo Gruppo 224.2.2.2 Notazione: (*, G) or (* , 224.2.2.2) * = Tute le sorgenti G = gruppo
  • 60.
    Taschin Antonio 60 Protocollidi routing • Dense-mode –Metodo Flood and prune –Crea uno stato in ogni router per ogni sorgente –Supportano solo SPT o SDT • Sparse-mode –Metodo del join espicito –Supportano sia I SDT che I Shared-DT
  • 61.
    Taschin Antonio 61 Protocollidi routing Albero basato sulla sorgente Albero Condiviso • Distance Vector Multicast Routing Protocol • Multicast Open Shortest Path First • Protocol Independent Multicast – Dense Mode • Core Based Tree • Protocol Independent Multicast - Sparse Mode
  • 62.
    Taschin Antonio 62 DVMRP •DVMRP – Utilizza il RIP e TRPB – Utilizza il metodo Flood and Prune – Molto utilizzato nelle reti accademiche – Costruisce un albero per ogni sorgente – Largamente utilizzato in MBone
  • 63.
    Taschin Antonio 63 Iproblemi del DVMRP • DVMRP non può scalare alle dimesioni di Internet • Distance vector-based routing protocol – Update tabella di routing • Un update ogni 60 secondi – Dimensioni • Molte informazioni memorizzate nella tabella di routing – Stabilità • Converge lentamente, count-to-infinity, etc. • Non supporta gli albero condivisi
  • 64.
    Taschin Antonio 64 Comefunziona il DVMRP
  • 65.
    Taschin Antonio 65 Comefunziona il DVMRP
  • 66.
    Taschin Antonio 66 MOSPF- RFC 1584 Multicast Extension to OSPF • Estensione all’OSPF unicast –OSPF: I router utilizzano del pacchetti aprticolari per capire le condiziojni della rete –MOSPF: Include le informazioni multicast negli annunci OSPF. Ogni router ha un’immagine dell’intera topologia della rete • Utilizza l’algoritmo di Dijkstra algorithm per calcolare SPT.
  • 67.
    Taschin Antonio 67 MOSPF •Non fa flood di traffico multicast • Protocollo dipendente — lavora solo nelle reti in cui c’è l’OSPF. • Problemi: – L’algoritmo di Dijkstra viene eseguito per ogni coppia (S,G). – Non supporta gli alberi condivisi • Non è appropriato per: – Grandi reti con un grande numero di sernder e receiver.
  • 68.
    Taschin Antonio 68 Ilmetodo Flood and Prune Receiver 1 B E A D F Sorgente C Receiver 2 No Receivers RPF Fails (Normal) 1. Inizialmente viene fatto un fllod 2. Prune dove non c’e’ il gruppo 3. Prune i non SPT 4. Reflooding periodico Utilizzo del SPT Protocolli Dense Mode
  • 69.
    Taschin Antonio 69 PIMDense Mode • Protocollo Independente –Supporta la maggior parte dei protocolli unicast: static, RIP, IGRP, EIGRP, IS-IS, BGP, e OSPF • Utilizza reverse path forwarding • Adatto per... –Piccole reti densamente popolate dal multicast
  • 70.
    Taschin Antonio 70 PIMDense Mode • Vantaggi: – Facile da configurare—due comandi – Meccanismo di flood and prune molto semplice – Facile da capire e facile debug • Problemi... – Non adatto per WAN – Non supporta gli alberi condivisi
  • 71.
    Taschin Antonio 71 Sorgente Receiver2 DD FF II BB CC AA EE GG HH Link Data Control Esempio PIM Dense Mode Receiver 1
  • 72.
    Taschin Antonio 72 Inizialmenteviene effetuato un flood dei dati Sorgente Esempio PIM Dense Mode IIEE Receiver 1 DD FF BBAA GG HH Receiver 2
  • 73.
    Taschin Antonio 73 Prunedei non Non-RPF Sorgente Prune Receiver 1 Esempio PIM Dense Mode DD FF II BB CC AA EE GG HH Receiver 2
  • 74.
    Taschin Antonio 74 Ce D devono decidire chi forwarderà il flusso Sorgente Asserts Receiver 1 DD FF II BB CC AA EE GG HH Esempio PIM Dense Mode Receiver 2
  • 75.
    Taschin Antonio 75 Prunedi I Prune di E ignorato Sorgente Prune Receiver 1 Join Override Prune DD FF II BB CC AA EE GG HH Esempio PIM Dense Mode Receiver 2
  • 76.
    Taschin Antonio 76 Source Graft Receiver3 Un nuovo Receiver, I invia un Graft DD FF II BB CC AA EE GG HH Esempio PIM Dense Mode Receiver 1 Receiver 2
  • 77.
    Taschin Antonio 77 Source Receiver3 Receiver 1 DD FF II BB CC AA EE GG HH Esempio PIM Dense Mode Receiver 2
  • 78.
    Taschin Antonio 78 PIMSparse Mode (RFC 2362) • Supporta sia gli alberi condivisi che basati sulla sorgente • Utilizza un Rendezvous Point (RP) – Le sorgenti si registrano nell’RP e inviano il loro traffico attravero l’RP – Richiesta esplicita di ottenere il flusso multicast – Indipendente dai protocolli unicast – Ha posto le basi per il routing esterno (inter-domain) • Adatto per… – Per tutti I tipi di rete – Ottimale per gruppi che hanno receiver su WAN differenti
  • 79.
    Taschin Antonio 79 Meccanismodi Join Esplicito Receiver 1 B E A Rendezvous Point (Shared Root) F Sorgente 1 C Non Viewer Non ViewersD 1. Nessuno riceve il traffico di un gruppo senza un esplicito join 2. Utilizzo del Rendezvous 3. Nessun flood periodico Utilizza gli alberi condivisi per default. Ma può switchare se necessario ai SPT. Protocolli Sparse Mode
  • 80.
    Taschin Antonio 80 B E AD C RP Link Data Control Esempio PIM Sparse Mode
  • 81.
    Taschin Antonio 81 Receiver1 BA D Receiver 1 manda un Joins per il gruppo G C crea lo stato (*, G), E manda il join al RP RP Join EC Esempio PIM Sparse Mode
  • 82.
    Taschin Antonio 82 Receiver1 BA RP D RP crea lo stato (*, G) EC Esempio PIM Sparse Mode
  • 83.
    Taschin Antonio 83 Receiver1 BA RP D Sorgente 1 Sorgente 1 invia il flusso e A lo registra via unicast su RP Register EC Esempio PIM Sparse Mode
  • 84.
    Taschin Antonio 84 Receiver1 BA RP D Rp manda un join a B per ottenere il flusso nativo Join Join Sorgente 1 EC Esempio PIM Sparse Mode
  • 85.
    Taschin Antonio 85 Receiver1 BA RP D Register-Stop Source 1 EC Esempio PIM Sparse Mode
  • 86.
    Taschin Antonio 86 Receiver1 BA RP D C invia un Join per il gruppo (S, G) per unirsi al Shortest Path Tree (SPT) (S, G) Join Source 1 EC Esempio PIM Sparse Mode
  • 87.
    Taschin Antonio 87 Receiver1 BA RP D C invia un msg di Prune fino al RP RP invia un msg di prune fino alla sorgente (S, G) RP Prune (S, G) Prune Source 1 EC Esempio PIM Sparse Mode
  • 88.
    Taschin Antonio 88 Receiver1 BA RP D Nuovo receiver Receiver 2 (*, G) Join Source 1 EC Esempio PIM Sparse Mode
  • 89.
    Taschin Antonio 89 Receiver1 BA RP D C inserisce E nella OIF Receiver 2 Source 1 EC Esempio PIM Sparse Mode
  • 90.
    Taschin Antonio 90 Receiver1 BA RP D Source 2 inizia a spedire D invia il messagio di Register RP inoltra I dati del msg Receiver 2 Source 2 Register Source 1 EC Esempio PIM Sparse Mode
  • 91.
    Taschin Antonio 91 EsempioPIM Sparse Mode Receiver 1 BA RP D RP invia un Join a D Receiver 2 Register Join Source 2 Source 1 EC
  • 92.
    Taschin Antonio 92 EsempioPIM Sparse Mode Receiver 1 BA RP D RP invia Register-Stop Receiver 2 Register-Stop Source 2 Source 1 EC
  • 93.
    Taschin Antonio 93 EsempioPIM Sparse Mode Receiver 1 BA RP D Sia l’albero condiviso che l’albero basato sulla sorgente sono in uso Receiver 2 Source 2 Source 1 EC
  • 94.
    Taschin Antonio 94 Comandi clearip dvmrp route clear ip mroute clear ip pim auto-rp ip dvmrp accept-filter ip dvmrp auto-summary ip dvmrp default-information ip dvmrp metric ip dvmrp metric-offset ip dvmrp output-report-delay ip dvmrp reject-non-pruners ip dvmrp routehog-notification ip dvmrp route-limit ip dvmrp summary-address ip pim ip pim accept-rp ip pim message-interval ip pim minimum-vc-rate ip pim multipoint-signalling ip pim nbma-mode ip pim neighbor-filter ip pim query-interval ip pim rp-address ip pim rp-announce-filter ip pim send-rp-announce ip pim send-rp-discovery ip pim spt-threshold
  • 95.
    Taschin Antonio 95 Comandi •show ip dvmrp route • show ip mcache • show ip mpacket • show ip mroute • show ip pim interface • show ip pim neighbor • show ip pim rp • show ip pim vc • show ip rpf • show ip sdr
  • 96.
    Taschin Antonio 96 Indettaglio • ip pim {dense-mode | sparse-mode | sparse-dense-mode} • ip pim accept-rp {address | auto-rp} [group-access-list-number] • ip pim message-interval seconds
  • 97.
    Taschin Antonio 97 Indettaglio • ip pim query-interval seconds • default 30 • ip pim rp-address ip-address [group- access-list-number] [override] • ip dvmrp unicast-routing
  • 98.
    Taschin Antonio 98 Indettaglio • ip mroute source mask [protocol as- number] {rpf-address | type number} [distance] • Es: ip mroute 0.0.0.0 255.255.255.255 tunnel0 • ip mroute 171.69.0.0 255.255.0.0 171.68.10.13
  • 99.
    Taschin Antonio 99 Admin-Scoping –Esempio di una semplice scoped zone: • 239.255.0.0/16 = Site-Local Scope Zone • 239.192.0.0/10 = Org.-Local Scope Zone • 224.0.1.0 - 238.255.255.255 = Global scope (Internet) zone
  • 100.
    Taschin Antonio 100 Admin-Scoping EconomiaIngegneria Centro Stella T1 S1 S0 RP Locale RP Locale Internet T1 S0 S0 RP Locale Border B Border C Border A AS Border S0
  • 101.
    Taschin Antonio 101 EconomiaIngegneria Centro Stella RP Locale RP Locale Internet RP Locale Border B Border C Border A S0 Admin-Scoping Router di frontiera periferici Router di frontiera periferici Router di frontiera T1 S1 S0 T1 S0 S0
  • 102.
    Taschin Antonio 102 T1 S1 S0 T1 S0 S0 Admin-Scoping EconomiaIngegneria Centro Stella RP Locale RP Locale Internet RP Locale Border B Border C Border A AS Border S0Interface Serial0 . . . ip multicast ttl-threshold 16 ip multicast boundary 10 access-list 10 deny 239.255.0.0 0.0.255.255 access-list 10 permit any Interface Serial0 . . . ip multicast ttl-threshold 16 ip multicast boundary 10 access-list 10 deny 239.255.0.0 0.0.255.255 access-list 10 permit any
  • 103.
    Taschin Antonio 103 EconomiaIngegneria Centro Stella RP Locale RP Locale To Internet RP Locale Border B Border C Border A AS Border S0 Admin-Scoping T1 S1 S0 T1 S0 S0 Interface Serial0 . . . ip multicast ttl-threshold 16 ip multicast boundary 10 Interface Serial1 . . . ip multicast ttl-threshold 16 ip multicast boundary 10 access-list 10 deny 239.255.0.0 0.0.255.255 access-list 10 permit any
  • 104.
    Taschin Antonio 104 T1 S1 S0 T1 S0 S0 Admin-Scoping EconomiaIngegneria Centro Stella RP Locale RP Locale To Internet RP Locale Border B Border C Border A AS Border S0 interface Loopback0 ip address 192.168.10.2 255.255.255.255 ip pim send-rp-discovery scope 15 ip pim send-rp-announce Loopback0 scope 15 gruppo 20 access-list 20 permit 239.255.0.0 0.0.255.255
  • 105.
    Taschin Antonio 105 T1 S1 S0 T1 S0 S0 EconomiaIngegneria Centro Stella RP Locale RP Locale To Internet RP Locale Border B Border C Border A AS Border S0 Admin-Scoping interface Loopback0 ip address 192.168.10.1 255.255.255.255 ip pim send-rp-discovery scope 15 ip pim send-rp-announce Loopback0 scope 15 gruppo 20 access-list 20 permit 239.255.0.0 0.0.255.255
  • 106.
    Taschin Antonio 106 T1 S1 S0 T1 S0 S0 EconomiaIngegneria Centro Stella RP Locale RP Locale Internet RP Locale Border B Border C Border A AS Border S0 Admin-Scoping interface Loopback0 ip address 192.168.10.3 255.255.255.255 ip pim send-rp-discovery scope 15 ip pim send-rp-announce Loopback0 scope 15 gruppo 20 access-list 20 permit 239.255.0.0 0.0.255.255
  • 107.
    Taschin Antonio 107 T1 S1 S0 T1 S0 S0 EconomiaIngegneria Centro Stella RP Locale RP Locale Internet RP Locale Border B Border C Border A AS Border S0 Admin-Scoping Interface Serial0 . . . ip multicast ttl-threshold 128 ip multicast boundary 10 access-list 10 deny 239.0.0.0 0.0.0.255 access-list 10 permit any
  • 108.
    Taschin Antonio 108 MSDPConcepts • Works with PIM-SM only – RP’s knows about all sources in a domain • Sources cause a “PIM Register” to the RP • Can tell RP’s in other domains of its sources –Via MSDP SA (Source Active) messages – RP’s know about receivers in a domain • Receivers cause a “(*, G) Join” to the RP • RP can join the source tree in the peer domain –Via normal PIM (S, G) joins –Only necessary if there are receivers for the gruppo
  • 109.
    Taschin Antonio 109 MSDPDesign Points • MSDP peers talk via TCP connections – UDP encapsulation option • Source Active (SA) messages – Peer-RPF forwarded to prevent loops • RPF check on AS-PATH back to the peer RP • If successful, flood SA message to other peers • Stub sites accept all SA messages – Since they have only one exit (e.g., default peer) – MSDP speaker may cache SA messages • Reduces join latency
  • 110.
    Taschin Antonio 110 SAMessage 192.1.1.1, 224.2.2.2 Domain C Domain B Domain D Domain E s 192.1.1.1, 224.2.2.2 SA SA SA SA SA SA Source Active Messages SA Domain A SA Message 192.1.1.1, 224.2.2.2 r Join (*, 224.2.2.2) MSDP Peers RP RP RP RP RP MSDP Example
  • 111.
    Taschin Antonio 111 DomainC Domain B Domain D Domain E s Domain A RP RP RP RP r MSDP Peers Join (S, 224.2.2.2) MSDP Example RP
  • 112.
    Taschin Antonio 112 DomainC Domain B Domain D Domain E s Domain A RP RP RP RP r MSDP Peers Multicast Traffic MSDP Example RP
  • 113.
    Taschin Antonio 113 ImplementazioneCisco MSDP – draft-ietf-msdp-spec-02.txt • Multiple peer support – Peer with BGP, MBGP, or static peers • SA caching (off by default) • Sending and receiving SA-requests • Sending and receiving SA-responses
  • 114.
    Taschin Antonio 114 CiscoMSDP Implementation • SA input and output filtering • SA-request input filtering • Default peer support – So a tail site can MSDP with a backbone provider without requiring the two to BGP peer • Triggered join support when creating an (S,G) learned by MSDP • Mesh gruppos – Reduces RPF-flooding of SA messages between fully meshed MSDP peers
  • 115.
    Taschin Antonio 115 MSDPConfiguration • Configure peers ip msdp peer <ip-address> [connect-source <i/f>] • Configure default peer ip msdp default-peer <ip-address> [prefix-list acl] • SA caching ip msdp cache-sa-state [list <acl>] • Mesh gruppos ip msdp mesh-gruppo <name> <ip-address>
  • 116.
    Taschin Antonio 116 MSDPConfiguration (Cont.) • Filtering – Can filter SA in/out, gruppos, with acls or route-maps • TTL Scoping ip msdp ttl-threshold <ip-address> <ttl> • For more configuration commands see: – ftp://ftpeng.cisco.com/ipmulticast/ msdp-commands
  • 117.
    Taschin Antonio 117 Architetturaper l’allocazione degli indirizzi
  • 118.

Editor's Notes

  • #5 La grande maggioranza delle applicazioni più usate su Internet utilizza la tradizionale modalità di comunicazione uno-a-uno detta unicast. Con l’odierna tecnologia, ci si può permettere il costo di stabilire una connessione unicast con chiunque vuole vedere la propria pagina web. Tuttavia, se si vuole inviare audio e video che necessitano di un largo uso di banda, fin quando il multicast non entrò in scena, esistevano due possibilità: o stabilire tante connessioni separate quante sono le richieste, oppure, usare il broadcast. La prima soluzione non era possibile in quanto se diciamo che una singola connessione occupa molta banda figuriamo stabilire decine o centinaia di connessioni contemporaneamente. Il broadcast sembra la soluzione, ma come sappiamo il broadcast funziona solo all’interno di una LAN e se qualche host esterno è interessato? oppure se qualche host della LAN non è interessato?   La tecnica multicast consente di inviare una sola volta lo stesso dato a tutti i possibili riceventi. Il dato viene duplicato solo dove è veramente necessario, quindi nell&amp;apos;ultimo punto di cammino comune tra la sorgente e tutti i destinatari. Quindi definiamo il multicast come un processo che trasmette le informazioni da una sorgente a più destinazioni con un unico flusso di dati, invece di usarne molteplici.
  • #7 Possiamo tentare una grossolana classificazione delle applicazioni che traggono vantaggio dall’utilizzo del multicast in: real time e non real time
  • #9 MBone è l&amp;apos;acronimo di Multicast Backbone e rappresenta il più esteso esperimento di trasmissione multicast attuato fino ad ora. MBone è una rete virtuale sperimentale di router multicast, costruita sopra la struttura standard di Internet, in altre parole, è un livello logico posto in cima all’attuale Internet. Un problema che affliggeva i primi sperimentatori del multicast IP era il fatto che non esistevano router di produzione che implementassero algoritmi di routing multicast. Fu così sviluppato un programma, l&amp;apos;mrouted (pronuncia: em-rut-di), che implementava un router multicast su una normale workstation, utilizzando il protocollo di routing DVRMP. Con lo sviluppo dell&amp;apos;mrouted chiunque avesse un server disponibile poteva avere un router multicast e connettersi al circuito di distribuzione del traffico multicast MBone.   Per attraversare, però, dei router normali, è necessario far sembrare i pacchetti multicast dei comuni pacchetti unicast, in modo da “ingannare” i router, che non comprendono il multicast, quindi, MBone fece un grande uso del tunneling IP.   Questa tecnica prende il nome di tunneling, e permette di creare connessioni virtuali, senza necessità di creare ulteriori collegamenti fisici oltre quelli già esistenti. MBone è potuta così crescere senza grossi problemi anche su una rete composta in larga parte da router con capacità unicast. Quindi, la struttura che ha assunto MBone è quella di una serie di isole con capacità multicast connesse da tunnel.
  • #12 IANA Internet Assigned Numbers Authority
  • #13 Nel mondo di MBone esistono numerosissime applicazioni, ognuna della quali è stata sviluppata per soddisfare particolari bisogni del programmatore. Le trasmissioni di dati nella rete MBone vengono comunemente chiamate sessioni. Esistono tre protocolli che vengono utilizzati per gestire le sessioni. Il Session Anouncement Protocol è utilizzato per annunciare o cancellare una sessione o comunicare le informazioni riguardanti le proprietà di una sessione Il Session Description Protocol è un protocollo utilizzato da dei programmi che si chiamano Session Directory. Questi programmi sono come il telecomando per una televisione. Infatti, visualizzano e permettono di selezionare tutte le sessioni attive in quel momento su MBone. Tutto questo è fatto tramite il protocollo SDP che viene incapsulato in un pacchetto del protocollo SAP Per finire esiste il Session Initiation Protocol che è un protocollo di livello application utilizzato per favorire il miglior controllo delle sessioni multicast.
  • #14 Per poter annunciare una conferenza multicast o qualsiasi sessione multicast, e per poter comunicare qualunque informazione riguardante le proprietà di una sessione multimediale ai possibili partecipanti, è necessario utilizzare un’applicazione che fa uso del protocollo SAP. Un’istanza di questa applicazione, dovrà inviare periodicamente ad un indirizzo multicast ben noto, dei pacchetti che contengono la descrizione della sessione e tutte le informazioni necessarie per prendere parte alla sessione multimediale. Non esiste nessun meccanismo di rendezvous, ne nessun meccanismo di affidabilità, la trasmissione del pacchetto viene affidata al protocollo UDP. Gli annunci, come detto prima, conterranno la descrizione della sessione (si consiglia sia crittata) e inoltre, si consiglia contengano anche un’intestazione per l’autenticazione. I pacchetti SAP vengono inoltrati con la stessa portata della sessione che si sta annunciando, in modo tale da, poter raggiungere tutti i potenziali ricevitori. Esistono varie possibilità:         Sessioni Global Scope: utilizzano gli indirizzi multicast tra 224.2.128.0 e 224.2.255.255, gli annunci dovranno essere inviati al 224.2.127.254 (SAP.MCAST.NET). Si ricorda che l’indirizzo 224.2.127.255 è utilizzato dal protocollo SAPv0 che è considerato oramai obsoleto e non deve essere usato.          Sessioni Administrative Scope: l’indirizzo multicast utilizzato per annunciare le sessioni è l’indirizzo più alto della zona Administrative Scope. Per esempio, se gli indirizzi vanno dal 239.16.32.0 al 239.16.33.255, allora l’indirizzo a cui mandare i pacchetti multicast con gli annunci è il 239.16.33.255. Tutti gli annunci dovranno essere inviati alla porta 9875 con un TTL di 255.   L’intervallo con cui si ripetono l’invio degli annunci varia a seconda della larghezza di banda utilizzata da questi annunci, della dimensione degli annunci e del numero di annunci che vengono inviati a quell’indirizzo.
  • #15 Una sessione può essere cancellata in tre modi:   Explicit Timeout: nella descrizione di una sessione viene specificato l’ora di inizio e la durata. Se l’ora corrente ha già superato l’ora della fine della sessione, non si farà altro che cancellare la sessione dalla cache e ogni annuncio per quella sessione che arriva, verrà ignorato.   Implicit Timeout: se non si ricevono annunci di una sessione per tempo uguale a dieci volte l’intervallo di trasmissione oppure un’ora, la sessione verrà cancellata dalla cache.   Explicit Deletion: quando si riceve un pacchetto che annuncia la cancellazione di una particolare sessione.
  • #17 La natura di Ethernet è quella di consentire il libero colloquio con qualsiasi macchina collegata e di trasmettere la stessa informazione contemporaneamente a tutte le macchine in ascolto (broadcasting), non è necessariamente la migliore delle tecnologie possibili, ma si è dimostrata la più economica e la più facile da utilizzare. Si denota l’indirizzo Ethernet in forma leggibile agli esseri umani, scrivendolo come una sequenza di sei campi a due cifre esadecimali (4 bit per cifra) separati dal carattere : (due punti).
  • #18 Questo perché ogni singolo byte viene trasferito autonomamente, inviando per primo il bit meno significativo, cioè quello che si troverebbe più a destra se trascrivessimo il numero esadecimale in notazione binaria. Facciamo un esempio: il numero esadecimale AB visto sopra (171 decimale) diventerebbe 10101011. Fisicamente, l&amp;apos;indirizzo viene trasmesso partendo dal byte più significativo fino ad arrivare al byte meno significativo. Viceversa, i bit di ogni byte vengono trasmessi a partire dal bit meno significavo fino ad arrivare al bit più significativo. Cominciando a trasmettere da destra il primo bit che esce dalla scheda di rete è un 1, ovvero con un livello alto di tensione, e questo dice al ricevente che si tratta di un indirizzo multicast. Se fosse invece uno 0 (il primo byte è pari), sarebbe un indirizzo singolo (unicast). Quindi, per inviare datagram IP multicast è sufficiente mappare gli indirizzi della classe D con indirizzi Ethernet che generino fisicamente (on the wire) un livello alto di tensione all&amp;apos;inizio.
  • #19 nonchè FDDI in accordo con l’RFC1112, un indirizzo IP di un gruppo è mappato con un indirizzo multicast Ethernet uguagliando i 23 bit meno significativi dell&amp;apos;indirizzo multicast Ethernet 01-00-5E-00-00-00 ai 23 bit meno significativi dell&amp;apos;indirizzo IP.
  • #21 For example, all of the following IPmc addresses map to the same L2 multicast of 01-00-5e-0a-00-01: 224.10.0.1, 225.10.0.1, 226.10.0.1, 227.10.0.1 228.10.0.1, 229.10.0.1, 230.10.0.1, 231.10.0.1 232.10.0.1, 233.10.0.1, 234.10.0.1, 235.10.0.1 236.10.0.1, 237.10.0.1, 238.10.0.1, 239.10.0.1 224.138.0.1, 225.138.0.1, 226.138.0.1, 227.138.0.1 228.138.0.1, 229.138.0.1, 230.138.0.1, 231.138.0.1 232.138.0.1, 233.138.0.1, 234.138.0.1, 235.138.0.1 236.138.0.1, 237.138.0.1, 238.138.0.1, 239.138.0.1
  • #25 Un gruppo multicast è analogo ad un alias di email.
  • #35 Come l’ICMP, il protocollo IGMP è parte integrante dell’IP. I messaggi IGMP sono incapsulati in datagram IP con un numero di protocollo IP uguale a 2. Tutti i messaggi IGMP descritti in questo paragrafo sono inviati con un TTL uguale a 1
  • #36 Come l’ICMP, il protocollo IGMP è parte integrante dell’IP. I messaggi IGMP sono incapsulati in datagram IP con un numero di protocollo IP uguale a 2. Tutti i messaggi IGMP descritti in questo paragrafo sono inviati con un TTL uguale a 1
  • #54 È necessario badare bene alla differenza, spesso trascurata, tra inoltro e instradamento. L’inoltro consiste nel prendere il pacchetto, esaminarne l’indirizzo di destinazione, consultare la tabella di inoltro e inviare il pacchetto nella direzione stabilita e memorizzata nella tabella. Attualmente, per inoltrare un pacchetto multicast viene utilizzato il Reverse Path Forwarding (RPF) un algoritmo dove il router, prima controlla se il pacchetto è stato ricevuto dall’interfaccia dove inoltra il traffico unicast, dopo di che, in caso positivo, inoltrerà il datagram nell’interfaccia destinata al traffico multicast; nel caso negativo il pacchetto verrà ignorato. L’instradamento (o routing) è il processo di costruzione della tabella di inoltro, ed è un argomento complesso che tratta essenzialmente problemi di teoria dei grafi. Il problema fondamentale dell’instradamento consiste nel trovare il percorso di costo minimo tra due nodi qualsiasi, dove il costo del percorso è la somma dei costi dei vari archi che compongono il percorso. Se si rappresenta una LAN come un grafo che può contenere dei cicli, allora è necessario un algoritmo che crea un albero di copertura (spanning tree). Uno spanning tree è un sottografo che si estende su tutti i nodi del grafo d’origine ma elimina quegli archi che creano dei cicli. Ecco che i protocolli di routing utilizzano al loro interno degli algoritmi che sono in grado di creare degli spanning tree per poi poter calcolare il percorso di costo minimo.
  • #55 L&amp;apos;instradamento (routing) di datagram multicast è più complesso rispetto all&amp;apos;instradamento dei datagram unicast. Infatti, i gruppi (ovvero gli host che hanno aderito ad un gruppo) non hanno residenza fissa, ma possono, al limite, trovarsi in tutto il mondo. Inoltre, la dinamicità dei gruppi costringe i router multicast ad adattarsi di continuo alla comparsa e scomparsa di gruppi sulle varie reti locali.
  • #58 Multicast Forwarding: RPF Check Succeeds Ex: Router can only accept multicast data from Source 151.10.3.21 on interface S1 ... multicast data is forwarded out all outgoing on the distribution tree because it arrive on the incoming interface specified in the RPF check (S1)
