Materials No fèrrics
Aquest PPT conte diversa informació de materials com: Alumini, Coure, Estany, Níquel, Plom, Zinc, Magnesi i Titani. Les característques i propietats de tots aquest amb 2 graelles de comparació.
![[PFC] Social Mixed-Use Building in Hostafrancs, Barcelona](https://cdn.slidesharecdn.com/ss_thumbnails/entregapfcralsalvador-170401162949-thumbnail.jpg?width=640&height=640&fit=bounds)
Materials No fèrrics
- 1.

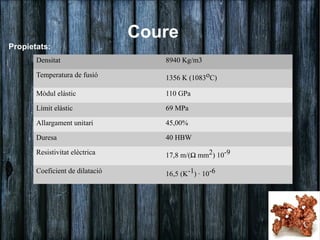

- 2. Coure Propietats: Densitat 8940 Kg/m3 Temperatura de fusió 1356 K (1083oC) Mòdul elàstic 110 GPa Límit elàstic 69 MPa Allargament unitari 45,00% Duresa 40 HBW Resistivitat elèctrica 17,8 m/(Ω mm2) 10-9 Coeficient de dilatació 16,5 (K-1) · 10-6

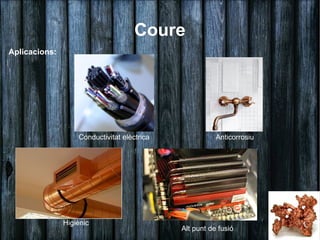

- 3. Coure Aplicacions: Conductivitat elèctrica Anticorrosiu Higiènic Alt punt de fusió

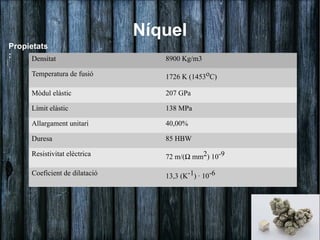

- 4. Níquel Propietats : Densitat 8900 Kg/m3 Temperatura de fusió 1726 K (1453oC) Mòdul elàstic 207 GPa Límit elàstic 138 MPa Allargament unitari 40,00% Duresa 85 HBW Resistivitat elèctrica 72 m/(Ω mm2) 10-9 Coeficient de dilatació 13,3 (K-1) · 10-6
- 5. Níquel Aplicacions: Magnetisme Propietats químiques Higiènic Reforçament
- 6. Alumini Propietats : Densitat 2700 Kg/m3 Temperatura de fusió 933 K (660oC) Mòdul elàstic 69 GPa límit elàstic 85 MPa allargament unitari 25,00% duresa 20 HBW resistivitat elèctrica 34 i 38 m/(Ω mm2) 10-9 coeficient de dilatació 23,6 (K-1) · 10-6
- 7. Alumini Aplicacions: Resistència Lleugeresa Maleable Reciclable

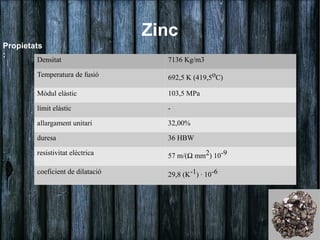

- 8. Zinc Propietats : Densitat 7136 Kg/m3 Temperatura de fusió 692,5 K (419,5oC) Mòdul elàstic 103,5 MPa límit elàstic - allargament unitari 32,00% duresa 36 HBW resistivitat elèctrica 57 m/(Ω mm2) 10-9 coeficient de dilatació 29,8 (K-1) · 10-6
- 9. Zinc Aplicacions: Material resistent Reciclable Anticorrosiu Maleable

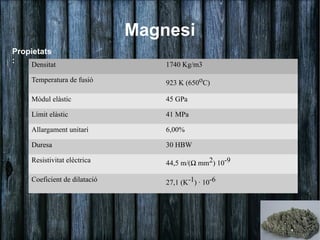

- 10. Magnesi Propietats : Densitat 1740 Kg/m3 Temperatura de fusió 923 K (650oC) Mòdul elàstic 45 GPa Límit elàstic 41 MPa Allargament unitari 6,00% Duresa 30 HBW Resistivitat elèctrica 44,5 m/(Ω mm2) 10-9 Coeficient de dilatació 27,1 (K-1) · 10-6
- 11. Magnesi Aplicacions: Baix punt de fusió Com a reforçament Lleuger Resistència i poc pes

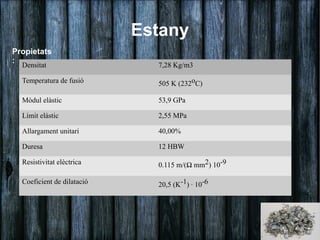

- 12. Estany Propietats : Densitat 7,28 Kg/m3 Temperatura de fusió 505 K (232oC) Mòdul elàstic 53,9 GPa Límit elàstic 2,55 MPa Allargament unitari 40,00% Duresa 12 HBW Resistivitat elèctrica 0.115 m/(Ω mm2) 10-9 Coeficient de dilatació 20,5 (K-1) · 10-6
- 13. Estany Aplicacions: Baix punt de fusió Flexible Dúctil Baixa densitat

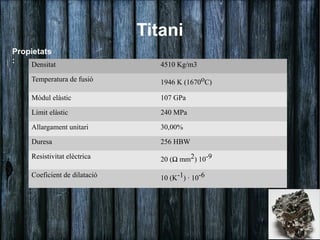

- 14. Titani Propietats : Densitat 4510 Kg/m3 Temperatura de fusió 1946 K (1670oC) Mòdul elàstic 107 GPa Límit elàstic 240 MPa Allargament unitari 30,00% Duresa 256 HBW Resistivitat elèctrica 20 (Ω mm2) 10-9 Coeficient de dilatació 10 (K-1) · 10-6
- 15. Titani Aplicacions: Alt punt de fusió i baixa densitat Anticorrosiu Material Inert Compatible amb teixit humà

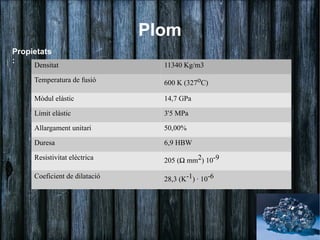

- 16. Plom Propietats : Densitat 11340 Kg/m3 Temperatura de fusió 600 K (327oC) Mòdul elàstic 14,7 GPa Límit elàstic 3'5 MPa Allargament unitari 50,00% Duresa 6,9 HBW Resistivitat elèctrica 205 (Ω mm2) 10-9 Coeficient de dilatació 28,3 (K-1) · 10-6

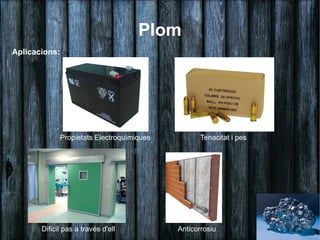

- 17. Plom Aplicacions: Propietats Electroquímiques Tenacitat i pes Dificil pas a través d'ell Anticorrosiu

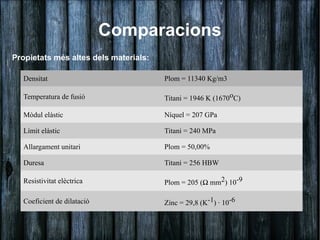

- 18. Comparacions Propietats més altesdels materials: Densitat Plom = 11340 Kg/m3 Temperatura de fusió Titani = 1946 K (1670oC) Mòdul elàstic Níquel = 207 GPa Límit elàstic Titani = 240 MPa Allargament unitari Plom = 50,00% Duresa Titani = 256 HBW Resistivitat elèctrica Plom = 205 (Ω mm2) 10-9 Coeficient de dilatació Zinc = 29,8 (K-1) · 10-6

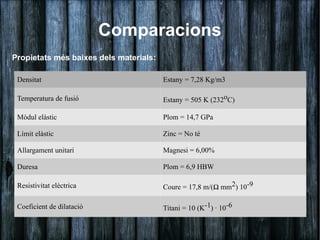

- 19. Comparacions Propietats més baixesdels materials: Densitat Estany = 7,28 Kg/m3 Temperatura de fusió Estany = 505 K (232oC) Mòdul elàstic Plom = 14,7 GPa Límit elàstic Zinc = No té Allargament unitari Magnesi = 6,00% Duresa Plom = 6,9 HBW Resistivitat elèctrica Coure = 17,8 m/(Ω mm2) 10-9 Coeficient de dilatació Titani = 10 (K-1) · 10-6

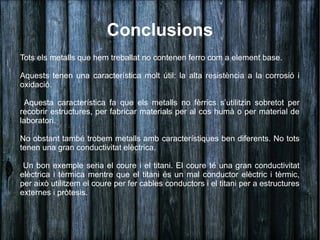

- 20. Conclusions Tots els metallsque hem treballat no contenen ferro com a element base. Aquests tenen una característica molt útil: la alta resistència a la corrosió i oxidació. Aquesta característica fa que els metalls no fèrrics s’utilitzin sobretot per recobrir estructures, per fabricar materials per al cos humà o per material de laboratori. No obstant també trobem metalls amb característiques ben diferents. No tots tenen una gran conductivitat elèctrica. Un bon exemple seria el coure i el titani. El coure té una gran conductivitat elèctrica i tèrmica mentre que el titani és un mal conductor elèctric i tèrmic, per això utilitzem el coure per fer cables conductors i el titani per a estructures externes i pròtesis.
- 21.
