Presented on Oct 2013 at Pragma Conference 2013 in Milan, this is an introduction about how I and my team at CreoLabs made a drop-in simulator of iOS's UIKit framework from the scratch, which is running on OS X without using native Apple's simulator. This is part of a big project called CreoApp we are developing at CreoLabs (www.creolabs.com).

1. Core UIKit
drop in replacement for UIKit that runs on OS X
…a short story
Daniele Margutti
Software Architect
me@danielemargutti.com
danielemargutti.com

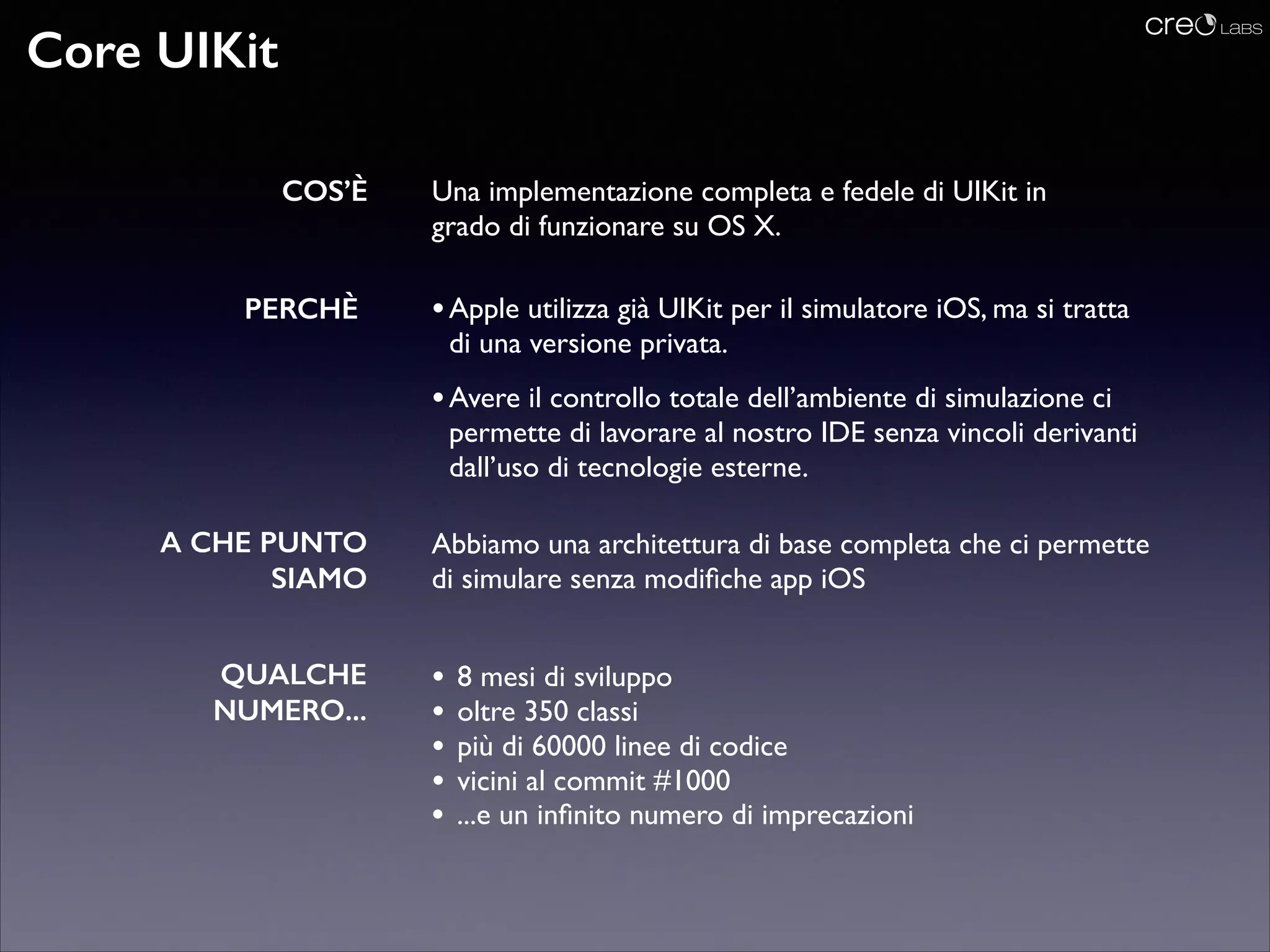

2. COS’È Una implementazione completa e fedele di UIKit in
grado di funzionare su OS X.
PERCHÈ • Apple utilizza già UIKit per il simulatore iOS, ma si tratta
di una versione privata.
•Avere il controllo totale dell’ambiente di simulazione ci
permette di lavorare al nostro IDE senza vincoli derivanti
dall’uso di tecnologie esterne.
A CHE PUNTO
SIAMO
Abbiamo una architettura di base completa che ci permette
di simulare senza modifiche app iOS
QUALCHE
NUMERO...
• 8 mesi di sviluppo
• oltre 350 classi
• più di 60000 linee di codice
• vicini al commit #1000
• ...e un infinito numero di imprecazioni
Core UIKit

3. UIKit su iOS
iOS
Cocoa Touch UIKit
Media
Core Graphics
OpenGL ES
Core Animation
già disponibile su Mac
Core Services
Core Data
Foundation
già disponibile su Mac
Core OS
non rilevante
INFRASTRUTTURA PER APP
TOUCH BASED
• Application Run Loop
• View Controller per gestire i contenuti e la
navigazione
•Controlli UI di base (button,label,table etc.)
•Gestione e propagazione degli eventi touch/motion
• Supporto al multitasking
• Supporto al disegno (Core Graphics)
• Supporto alle animazioni (Core Animation)
•Gestione dell’hardware (fotocamera/sensori etc.)
• Local Push Notification
• Remote Push Notification
• Stampa
• iCloud
•CoreData

4. Creare un nuovo simulatore
•UIView: CALayer come elemento base
•Architettura del simulatore (con supporto per le istanze multiple)
•Propagazione degli eventi MacOS al simulatore
•Adapter: utilizzare oggetti nativi Cocoa all’interno del simulatore

5. UIView: la scelta
UIView
NSView
CALayer
(da OS X 10.5)
CALayer
Mac OS X
iOS
CALayer come unità base
•Ottenere la stessa architettura di iOS
•Avere (quasi) gratis la potenza di Core Animation
•Astrarre da OS X l’ambiente di simulazione

6. UIView: implementazione
Init di un UIView
- (id) initWithFrame:(CGRect) {
if (self = [super init]) {
// other init stuff
viewLayer = [[isa layerClass] alloc] init];
viewLayer.delegate = self;
viewLayer.needsDisplayOnBoundsChange = YES;
viewLayer.layoutManager = [UILayoutManager mainLayoutManager];
// ... again, lots of fancy code
self.frame = aFrame;
}
Ogni UIView si porta dietro un
CALayer che conterrà la sua
rappresentazione grafica
Permette di ricevere l’evento
layoutSublayersOfLayer
che useremo per inviare il
layoutSubviews
Non farà altro che impostare
il frame di viewLayer
- (void) layoutSublayersOfLayer:(CALayer *) aLayer {
[((UIView*)aLayer.delegate) layoutSubviews]
}
Quando il layout manager riceve la richiesta di
un update a fronte di modifiche del CALayer
abbiamo la possibilità per il suo UIView di
eseguire un update del contenuto.
Init di UILayoutManager associato

7. UIView: implementazione
Gestire la gerarchia di UIView
UIWindow
UIView
(di UIViewController)
UIButton
UITextField
CALayer (di UIWindow)
CALayer
(dello UIView di UIViewController)
CALayer (di UIButton)
CALayer (di UITextField)
- (void) addSubview:(UIView *) aSubview {
...
[aSubview willlMoveFromWindow: aSubview.window toWindow: self.window];
[aSubview willMoveToSuperView: self];
[aSubview willChangeValueForKey:@”superview”];
[aSubview removeFromSuperview]; // rimuoviamo il subview dal suo precedente parent
subview->viewSuperview = self; // teniamo un riferimento weak al nuovo parent view
[subviewsArray addObject:self]; // aggiungiamo lo UIView alla nostra gerarchia
[viewLayer addSublayer: self]; // aggiungiamo il suo layer alla gerarchia dei CALayer
...

8. UIView
UIView: implementazione
Disegnare in uno UIView
CALayer
associato
!
-display:
richiesta dal
sistema
(metodi delegate)
implementa
-displayLayer:?
si
chiamalo
no
crea buffer, context
-drawInContext:
passali a
se implementato chiama
-drawLayer:inContext:?
chiama
-drawRect:
La creazione del buffer e del context è dispendiosa.
Per evitare che venga fatta anche senza che ci sia reale necessità implementiamo -displayLayer:
ma mentiamo al CALayer (usando l’override di -respondsToSelector:) e consentendone la
creazione solo se lo UIView implementa realmente -drawRect:

9. Architettura del simulatore
UIKitRuntimePool
UIKitRuntime UIKitRuntime UIKitRuntime
UIKitRuntimePool si occupa di allocare e
mantenere le varie istanze di UIKit
avviate.
!
Ogni oggetto mantiene un riferimento
al proprio runtime.
il run di una istanza richiede il device che
si vuole simulare e un run point
1. intercetta gli eventi iOS
(mouse, tastiera, trackpad)
2. traduce gli eventi Mac in eventi iOS
3. Li invia lungo il responder chain ome
accade su iOS
-runWithDevice:delegate:options:
UIKitLayer (Flipped NSView)
eventi cocoa
mouse/keyboard/touchpad
UIScreen (CALayer)
UIWindow (CALayer)
UIView (CALayer)
(di UIViewController)
UIButton
0,0
UIStatusBar (CALayer)
UITextField
UITableView

10. Architettura del simulatore
Intercettare e tradurre gli eventi
UIKitLayer (NSView)
mouseDown scrollWheel mouseDragged mouseMoved mouseUp mouseEntered
Viene identificata la posizione dell’evento rispetto
allo screen principale e individuato l’eventuale
UIView sotto il touch.
Poi a seconda del tipo di evento:
EVENTO COCOA EQUIVALENTE iOS EVENTI SECONDARI
NSLeftMouseDown touchesBegan
• [ALT KEY] viene simulato pinch/rotation: il punto
del touch diventa il punto intermedio tra due dita
• [HOLD] viene simulato l’inizio di una gesture
(gestureTouchesBegin) per le gesture registrate al
view corrente.
NSLeftMouseDragged touchesMoved
Se è iniziata una gesture viene inviato l’evento
gestureTouchesMoved alle gesture registrate per il
view corrente.
NSLeftMouseUp touchesEnded
Se è in corso una gesture viene inviato l’evento
gestureTouchesEnded alle gesture registrate per il view
corrente.
EVENTI PRINCIPALI

11. Architettura del simulatore
Hit test per UIView
View A
View B
View C
View D
View E
hitTest funziona in maniera ricorsiva scendendo nella
gerarchia dei view “toccati” fino a quando un subview
risponde all’evento (o si torna al root view).
!!
Consideriamo il touch nel “View E”. La catena sarà:
• Il touch è dentro A quindi controlliamo B e C
• Il touch non è dentro B, saltiamo
• Il touch è dentro C, verifichiamo D ed E
• Il touch non è dentro D ma è dentro E, ritorniamo E

12. Architettura del simulatore
Hit test per UIView
View A
View B
View C
View D
View E
- (UIView *) hitTest:(CGPoint) point withEvent:(UIEvent *) event {
if (hidden || !userInteractionEnabled || alpha < 0.01f)
return nil; // se il view è disabilitato o nascosto lo ignoriamo
!
BOOL isInside = CGRectContainsPoint(self.frame, point);
for (UIView *subview in [subviewsArray reverseObjectEnumerator]) {
// convertiamo le coordinate al parent e richiamiamo hitTest
CGPoint localPoint = [self convertPoint:point fromView:self.superview];
if (UIView* hitView = [subview hitTest:localPoint withEvent:event])
return hitView; // se cattura l’evento proseguiamo
}
// avremo il root view di partenza oppure il subview più interno valido
return (isInside ? self : nil);
}
!

13. Architettura del simulatore
Ambiente Multi-UIKit
E’ possibile supportare più ambienti di UIKit simultaneamente
semplicemente impostando una macro.
Un nuovo runtime si occupa di creare:
• UIApplication
• UIScreen
• UIDevice
1.Tutti gli oggetti* creati all’interno dell’app devono essere
allocati con un riferimento al loro UIKitRuntime.
A cascata i figli ereditano il runtime del padre
(ex. UIWindow lo eredita da UIScreen)
[[oggetto allocWithRuntime:runtime] init…
2. Devono essere prodotte delle macro in grado di
redirezionare le chiamate dei singleton.
#ifdef UIKitMultipleInstances
#define UIApplication ((UIApplication*)self.runtime.application;
#else
#define UIApplication [UIApplication sharedApplication]
(*) tutti quegli oggetti che usano riferimenti al singleton o all’ambiente grafico.
UIKitRuntimePool
UIKitRuntime
UIApplication UIK
UIScreen UIK
UIWindow UIK
UIViewController
UIK
UIView UIK
UIButton UIK
[UIApplication
sharedApplication] ?

14. Adapter AppKit
•Consente di utilizzare oggetti NS* all’interno del simulatore UIKit
•Necessario per evitare di implementare i controlli più complessi
• UIWebView contiene un adapter per il WebView di OS X
• UITextField e UITextView sono implementati come adapter di NSTextField/NSTextView
Struttura dell’adapter
UIKitLayer (Flipped NSView)
UIAppKitAdapter
(UIView)
CALayer Adapter
NSClipView
NS* Native Object
aggiunto subview di UIKitLayer
(dietro tutti gli oggetti)
E’ uno UIView contenente l’oggetto Cocoa
incapsulato dentro un NSClipView
L’adapter acquisisce il layer di NSClipView
aggiungendolo alla propria gerarchia
La NSClipView viene posizionata allo stesso
frame dell’adapter ma all’interno di
UIKitLayer principale (una NSView)

15. Adapter AppKit
Funzionamento dell’adapter
Evento sopra
l’adapter
(es. mouseDown)
UIKitLayer
NSClipView
- (NSView *) hitTest:(NSPoint) aPoint {
NSView *hitNSView = [super hitTest:aPoint];
if (!hitNSView) return nil;
!
CGPoint pointInScreen = ... // convertiamo il point nelle coordinate dello UIScreen
// verifichiamo se il touch è avvenuto su un adapter, se si procediamo col focus
UIView *touchedUIView = [UIMainScreen touchedViewAt: pointInScreen]
if ([touchedView isKindOfClass:[UIAppKitAdapter class]])
return hitNSView;
else
return nil;
}
UIKitLayer
UIAppKitAdapter
- (void) viewWillDraw {
[adapter updateLayer];
}

16. Qualche controllo UI rilevante
•UIScrollView
•UITableView
•UINavigationController

17. UIScrollView 1/3
• E’ molto simile allo UIView...
...In verità la gran parte dei metodi utilizza proprietà già esposte dallo UIView!
• Lo scrolling si basa sull’architettura a layer (“rasterizzazione”+”composizione”) con cui
iOS/OSX visualizzano elementi sullo schermo
... proprio come accade con i layer che si usano nei programmi di grafica!

18. UIScrollView 2/3
bounds per il raster (0,0,100,80)
10,20 110,20
u n d i s e g n o t roppo grande
80
100
Rasterization
• Si ha un’area di disegno con bounds origin
tipicamente 0,0.
• Di ogni view viene prodotta la sua rappresentazione
(il view non conosce il contesto di destinazione)
• Quello che eccede l’area di disegno viene escluso dal
raster finale (...non sempre)
• Il risultato è la rappresentazione del view
Composition
• I view vengono montati per livelli da quello più in
basso nella gerarchia a quello difronte (frontmost)
• La proprietà frame.origin di ogni view indica la sua
posizione nel superview di destinazione.
0
LOC
X=
COMPISITED Superview.frame.origin.y; frame.origin
un disegno troppo gr
20,15
100
80
bounds 0,0
110
View.frame.origin.x -
Superview.frame.origin.x;
Y= View.frame.origin.y -
0
140
20
15

19. UIScrollView 3/3
Ma che c’entra tutto questo con UIScrollView?
• Lo scrolling non fa altro che alterare il frame di ogni subview all’interno della scrollview a
seconda del movimento delle dita sul touchscreen.
... è un’operazione piuttosto dispendiosa; le scrollview potrebbero avere molte subview
• Fino ad ora abbiamo avuto bounds origin del superview 0,0.
Potremmo però modificarlo per ottenere uno spostamento (a livello di rasterizzazione) di tutti i
view che la compongono, a costo zero!
X= View.frame.origin.x -
Superview.frame.origin.x;
Y= View.frame.origin.y -
Superview.frame.origin.y;
COMPISITED LOC
scrollview bounds {-30,-30,140,110}
subview frame {20,15}
un disegno troppo gr
20-(-30)=50
15-(-30)=45
• contentOffset lavora proprio in questo modo:
!
- (void)setContentOffset:(CGPoint)offset {
CGRect bounds = [self bounds];
bounds.origin = offset;
[self setBounds:bounds];
}
bounds -30,-30
frame.origin
20,15
una porzione del disegno si sposta offscreen
(non viene rasterizzata)

20. UITableView 1/3
• E’ tra le classi più usate di iOS (si basa su UIScrollView)
• Viene utilizzata spesso per mostrare grandi quantità di dati
• ... è quindi necessario che sia performante e con basso impatto sulla memoria
Implementazione Lazy
VENGONO CREATE SOLO LE
CELLE (UIView) VISIBILI
NASCOSTI V I S I B I L E
2 AL MOMENTO DELLO SCROLL, LE CELLE CHE
3
1
FINISCONO OFFSCREEN SONO INSERITE IN
UNA CACHE PRONTE AD ESSERE RIUTILIZZATE
DURANTE LO SCROLL NUOVE RIGHE
DOVRANNO ESSERE VISUALIZZATE...
SI CERCA NELLA CACHE SE CI SONO
CELLE DISPONIBILI CON
L’IDENTIFICATORE RICHIESTO
DISPONIBILI NON DISPONIBILI
SI TOLGONO DALLA CACHE
E VENGONO RESE DISPONIBILI
SONO ALLOCATE
NUOVE ISTANZE

21. UITableView 2/3
UITableView
UITableSection #1
Sec. Header
Row #1
Row #2
Row #3
Row #n
Sec. Footer
Header View
.....
UITableSection #1
Sec. Header
Row #1
Row #2
Row #3
.....
Row #n
Sec. Footer
Footer View
UITableSection #1
Sec. Header
Row #1
Row #2
Row #3
.....
Row #n
Sec. Footer
PER OGNI SECTION DELLA TABLE VIENE CREATA
UNA CLASSE CHE NE INCAPSULA LA GEOMETRIA 1
• frame SEC. HEADER
• frame PER OGNI ROW
• frame SEC. FOOTER
• frame globale del blocco
(i frame sono rispetto alla table)
2 OTTENUTA LA GEOMETRIA DEGLI ELEMENTI
SI RICHIAMA IL METODO CHE SI OCCUPA DI
VISUALIZZARE GLI ELEMENTI E GESTIRE LA
CACHE
- layoutTableStructure
reloadData: calcolo della geometria

22. UITableView 3/3
layoutTableStructure: algoritmo per lo scroll
• viene chiamata ad ogni cambio di contentOffset (lo scroll)
• deve perciò essere molto performante
Row #N-1
Section #1
Row #1
INTERSECA L’AREA
VISIBILE DELLA TABLE?
UITableSection #N
Row #N
Row #N+1
NULLA. LA CELLA RIMANE VISIBILE.
VIENE RIMOSSA E MESSA IN CACHE
SI
NO
1
2 SI OTTENGONO GLI INDICI DELLE CELLE VISIBILI TRAMITE LA GEOMETRIA.
PER QUELLE NUOVE SI CHIEDE AL DATASOURCE.
Row #3
Row #2
Section #2
Row #1
Row #2
tableView:cellForRowAtIndexPath:
IL DATA SOURCE PUO’ CHIEDERE UNA VERSIONE IN
CACHE CON
dequeueReusableCellWithIdentifier:
VIENE RESTITUITA UNA VERSIONE IN CACHE O UNA NUOVA ISTANZA SE
NON DISPONIBILE.
2a
2b
UITableView 3
Row #1
• OGNI NUOVA CELLA VIENE INSERITA TRA QUELLE VISIBILI
• LA GEOMETRIA CALCOLATA PRIMA CI DA LA SUA
POSIZIONE FINALE

23. UINavigationController
UINavigationBar
UIScrollView
UINavigationController
Struttura di base
View
Controller #4
!
(not loaded)
n+2
BLOCCO 1 BLOCCO 2 BLOCCO 3
View
Controller #2
!
(current)
n
View
Controller #3
!
(push)
n+1
View
Controller #1
!
(pop)
n-1
View
Controller #4
!
(cached)
n-2
stack navigazione fuori dalla cache
x1 x2
• Una UIScrollView contiene il view corrente
• Uno stack (NSArray) mantiene la “storia” del navigation
• Ad ogni push/pop viene mostrato il view ed eventualmente caricato il view
controller precedente e successivo (on demand)
• I controller > n+1 possono essere rimossi dalla cache (e deallocati)
• I controller < n+1 sono mantenuti per lo stack

24. Grazie
dell’attenzione ;-)
Daniele Margutti
@danielemargutti daniele@creolabs.com
