Linux 的檔案系統格式介紹
- 1. 作業系統實務 Linux檔案系統格式介紹 403630063 馬宇慧 403630394 温恬槿 403630451 林鈺涵 403636037 袁勤雅 404637034 林易昇 402631831 李世爵
- 2. 目錄 Part 1 認識 Linux 檔案系統 Part 2 檔案系統的基本操作 Part 3 其他檔案系統介紹 附錄 參考資料來源
- 3. 1 認識 Linux 檔案系統

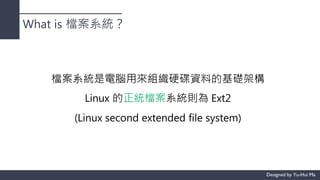

- 4. What is 檔案系統？ 檔案系統是電腦用來組織硬碟資料的基礎架構 Linux 的正統檔案系統則為 Ext2 (Linux second extended file system)

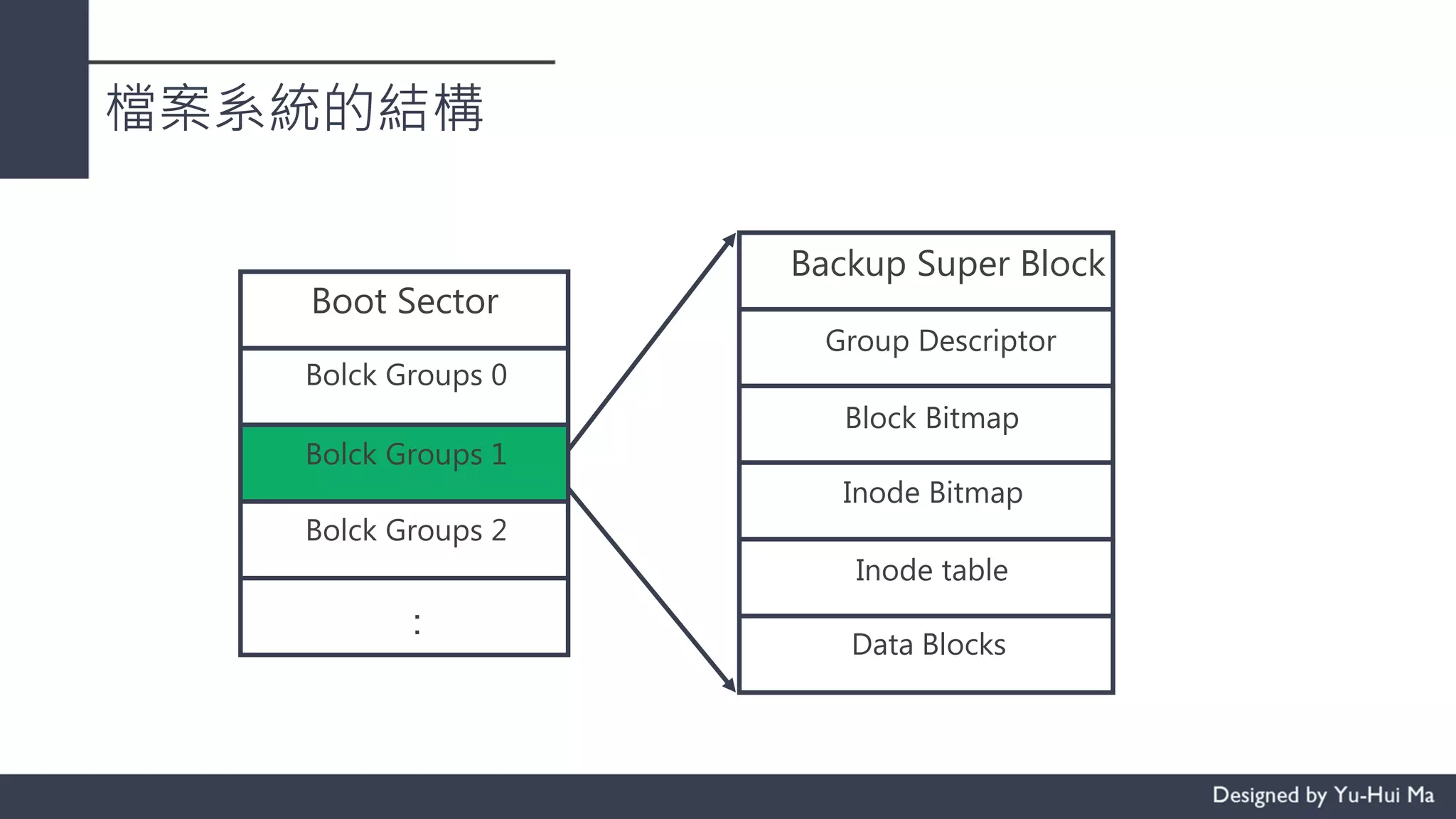

- 6. 檔案系統的結構 Boot Sector Bolck Groups 0 Bolck Groups 1 Bolck Groups 2 ‥ Backup Super Block Group Descriptor Block Bitmap Inode Bitmap Inode table Data Blocks

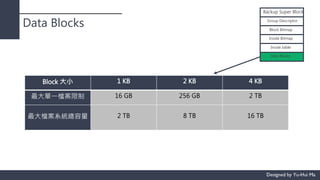

- 7. Data Blocks Backup Super Block Group Descriptor Block Bitmap Inode Bitmap Inode table Data Blocks Block 大小 1 KB 2 KB 4 KB 最大單一檔案限制 16 GB 256 GB 2 TB 最大檔案系統總容量 2 TB 8 TB 16 TB

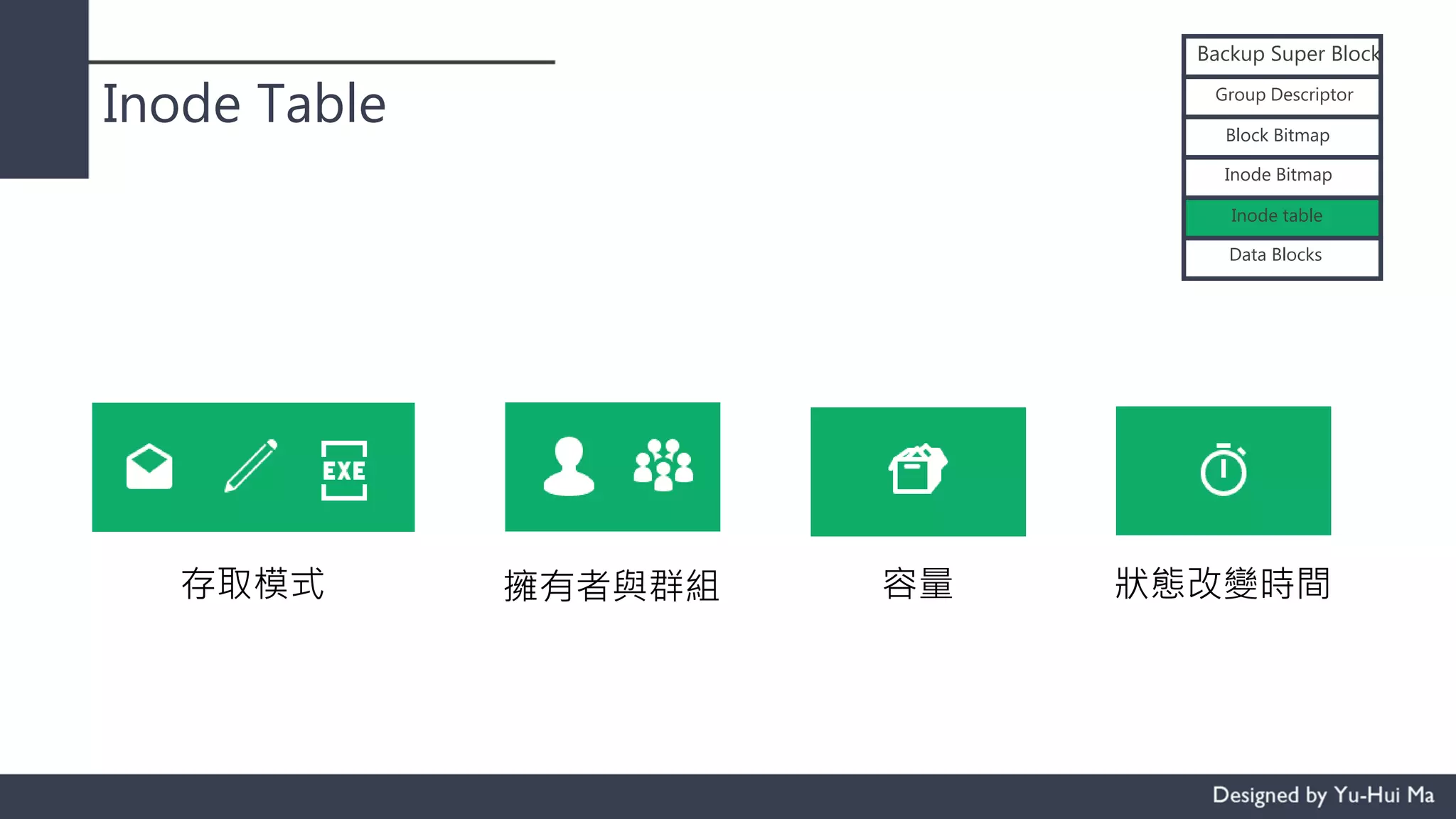

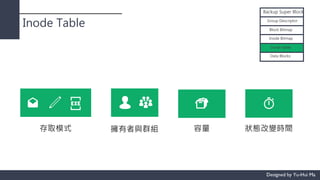

- 8. Inode Table Backup Super Block Group Descriptor Block Bitmap Inode Bitmap Inode table Data Blocks 存取模式 擁有者與群組 容量 狀態改變時間

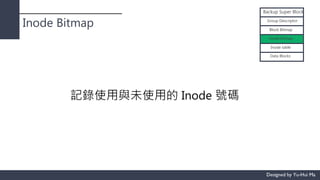

- 9. Inode Bitmap Backup Super Block Group Descriptor Block Bitmap Inode Bitmap Inode table Data Blocks 記錄使用與未使用的 Inode 號碼

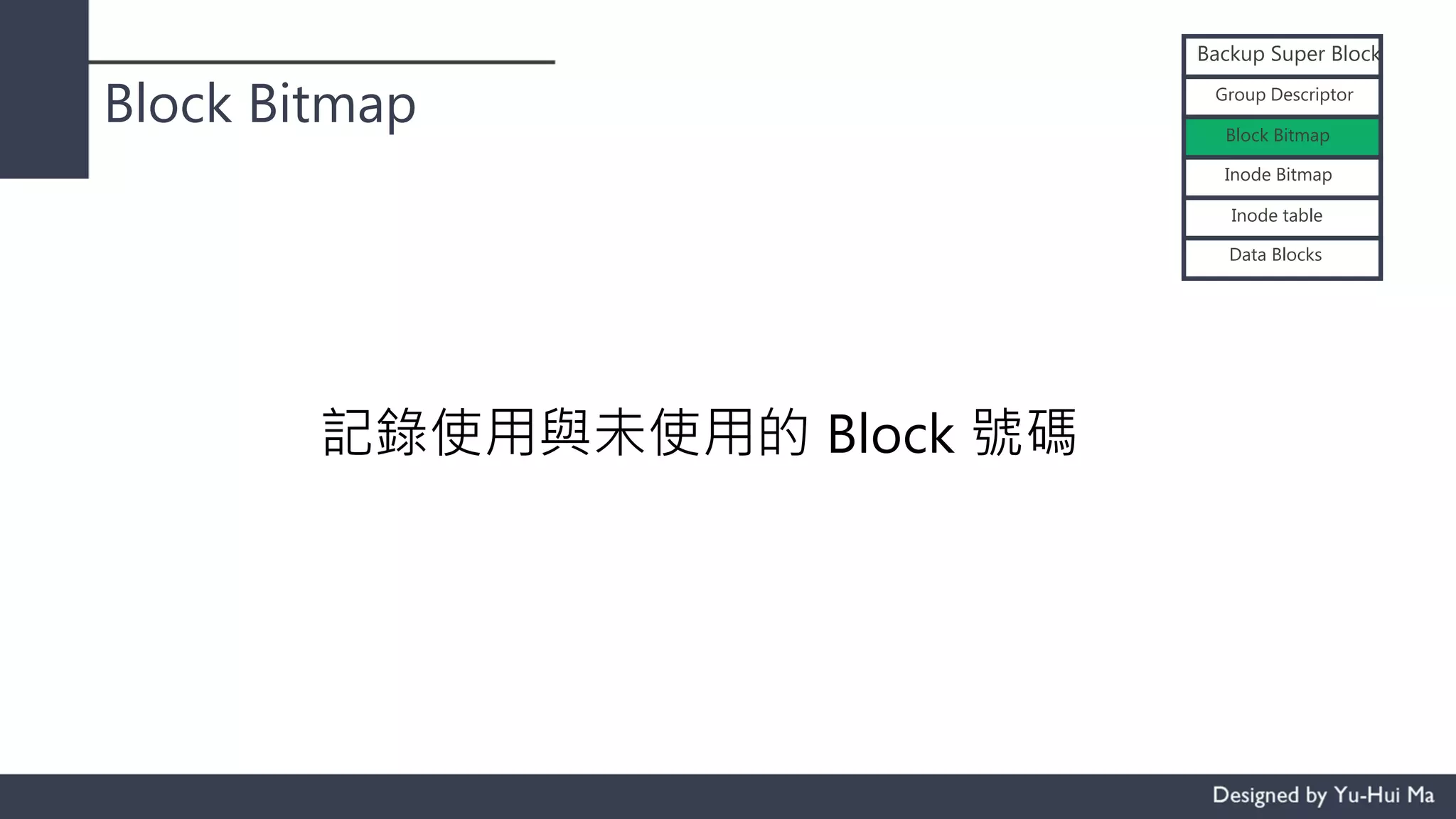

- 10. Block Bitmap Backup Super Block Group Descriptor Block Bitmap Inode Bitmap Inode table Data Blocks 記錄使用與未使用的 Block 號碼

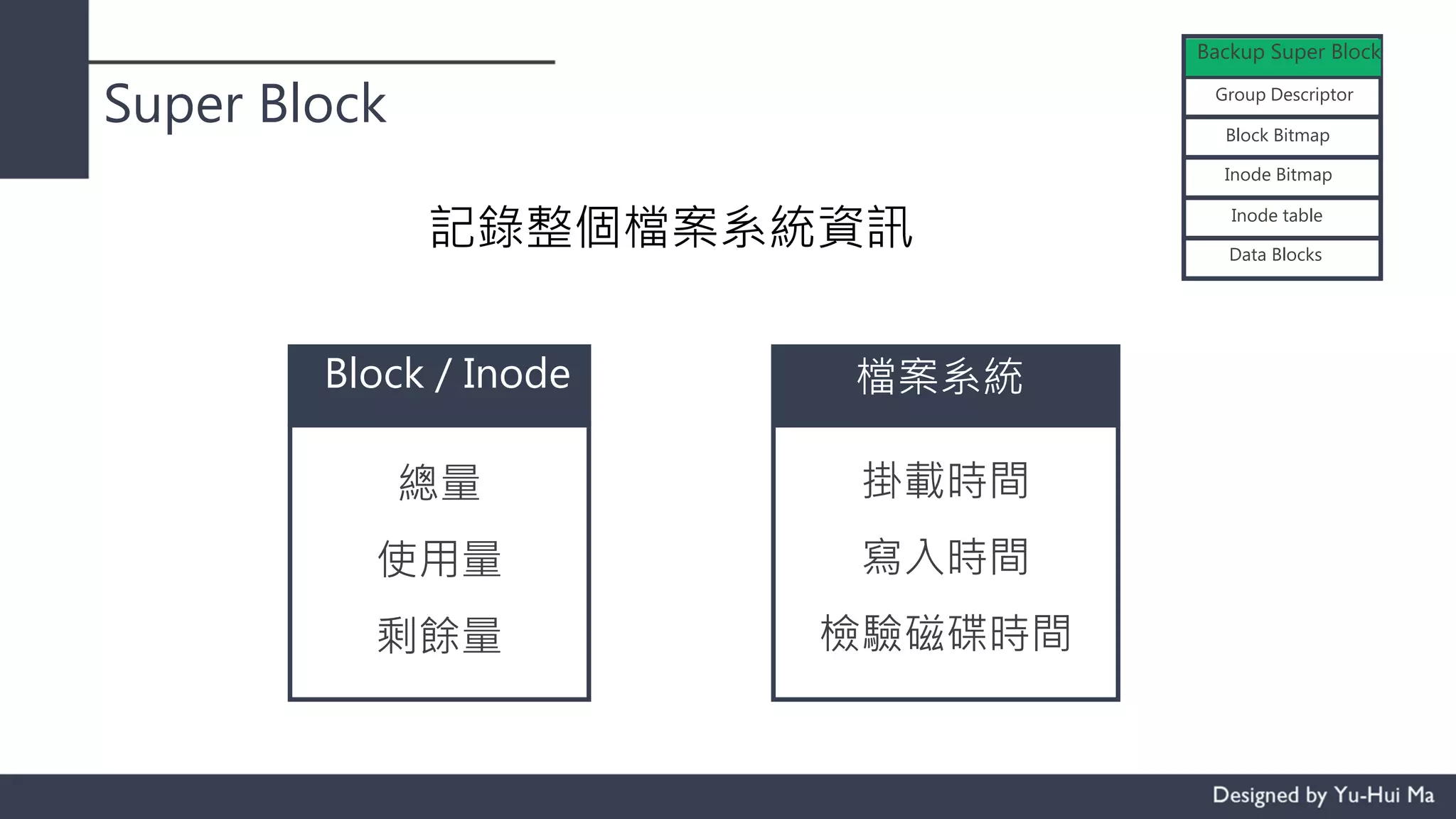

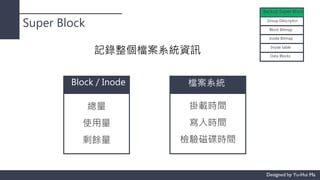

- 11. Super Block Backup Super Block Group Descriptor Block Bitmap Inode Bitmap Inode table Data Blocks 記錄整個檔案系統資訊 總量 使用量 剩餘量 Block / Inode 掛載時間 寫入時間 檢驗磁碟時間 檔案系統
- 12. 2 檔案系統的基本介紹

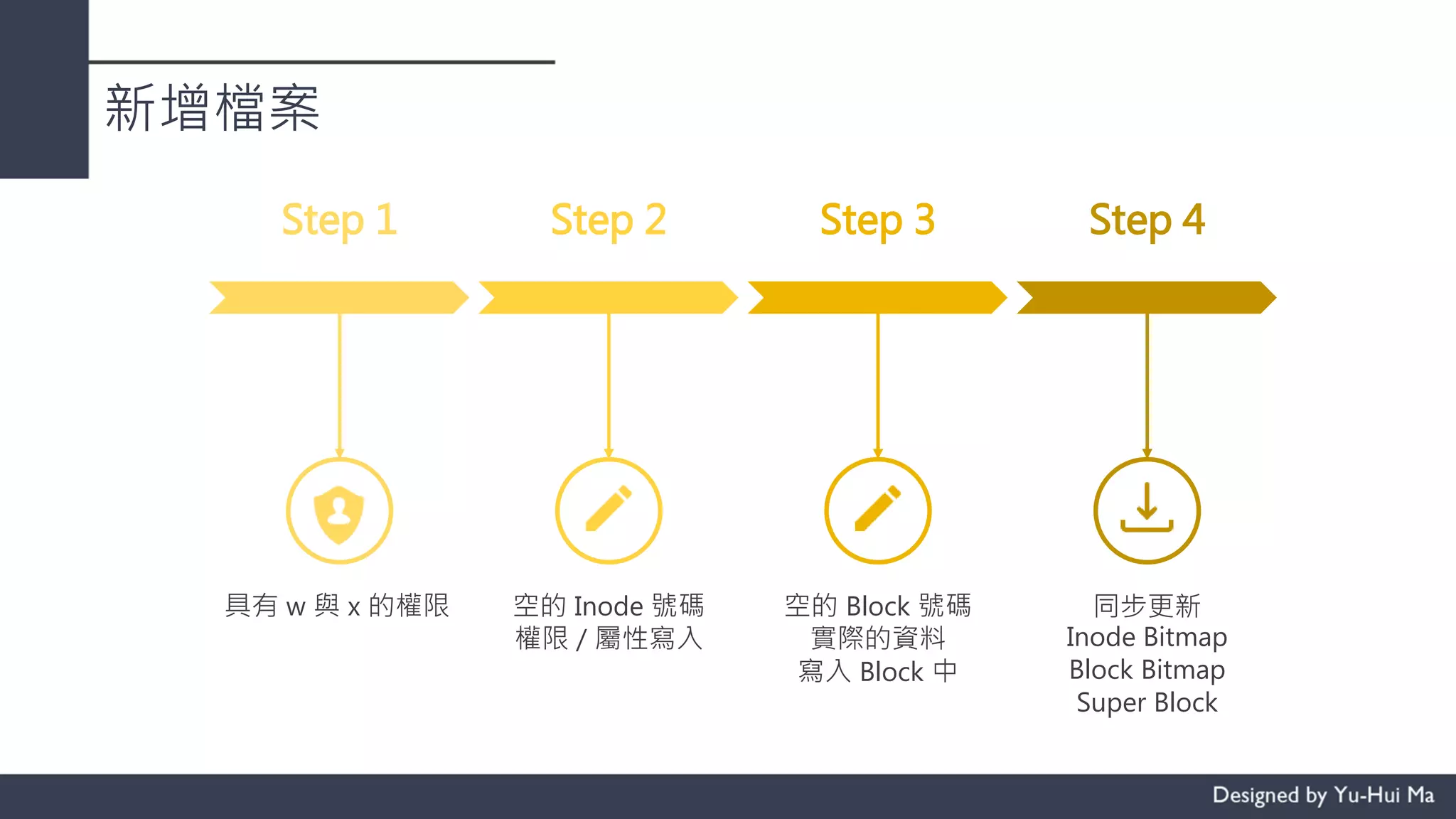

- 13. 新增檔案 Step 1 Step 2 Step 3 Step 4 具有 w 與 x 的權限 空的 Inode 號碼 權限 / 屬性寫入 空的 Block 號碼 實際的資料 寫入 Block 中 同步更新 Inode Bitmap Block Bitmap Super Block

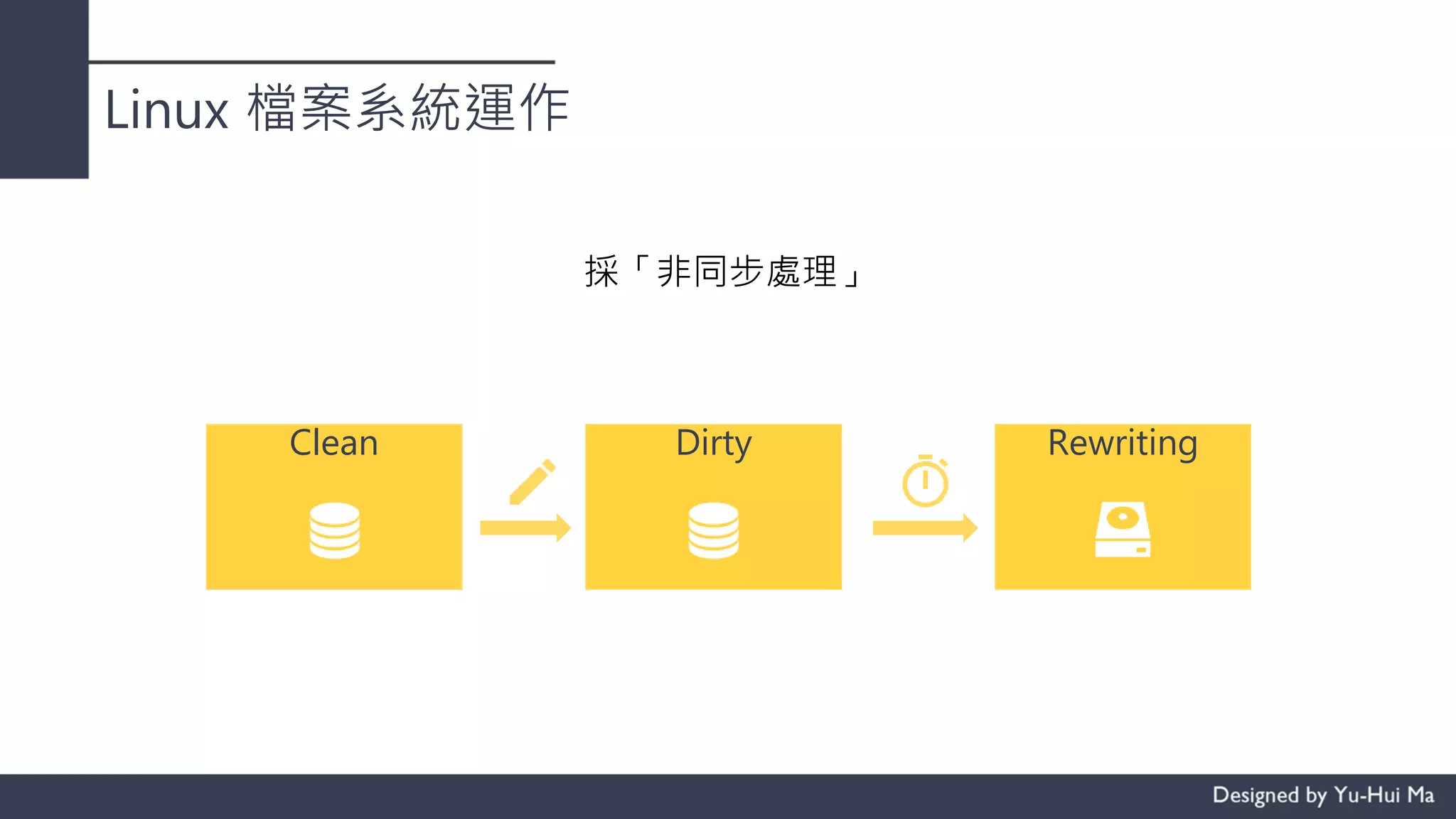

- 15. Linux 檔案系統運作 採「非同步處理」 Clean Dirty Rewriting

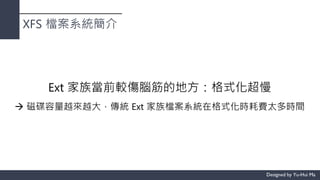

- 16. XFS 檔案系統簡介 Ext 家族當前較傷腦筋的地方：格式化超慢 磁碟容量越來越大，傳統 Ext 家族檔案系統在格式化時耗費太多時間

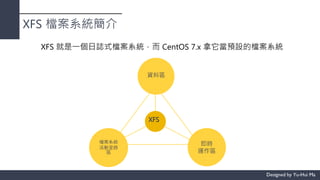

- 17. XFS 檔案系統簡介 XFS 就是一個日誌式檔案系統，而 CentOS 7.x 拿它當預設的檔案系統 資料區 即時 運作區 檔案系統 活動登錄 區 XFS

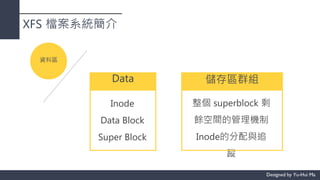

- 18. XFS 檔案系統簡介 資料區 Inode Data Block Super Block Data 整個 superblock 剩 餘空間的管理機制 Inode的分配與追 蹤 儲存區群組

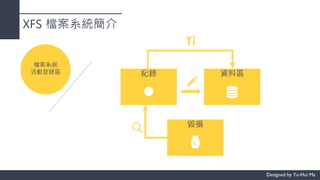

- 19. XFS 檔案系統簡介 檔案系統 活動登錄區 紀錄 資料區 毀損
- 21. 3 其他檔案系統介紹
- 22. 各類系統檔案 每種作業系統能夠使用的檔案系統並不相同 Ext 2 FAT 32 NTFS

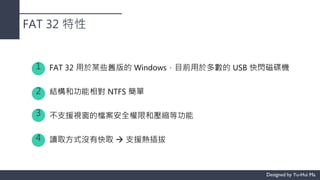

- 23. FAT 32 特性 FAT 32 用於某些舊版的 Windows，目前用於多數的 USB 快閃磁碟機 結構和功能相對 NTFS 簡單 不支援視窗的檔案安全權限和壓縮等功能 讀取方式沒有快取 支援熱插拔 1 2 3 4
- 24. NTFS 特性 Windows NT 版本以及之後的標準檔案系統 特別為網路和磁碟配額、文件加密等管理安全特性設計的磁碟格式 降低了磁碟空間的浪費 & 減少了產生磁碟碎片的可能 有讀寫快取 不支援熱插拔 1 2 3 4

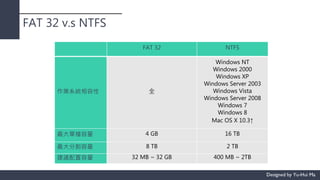

- 25. FAT 32 v.s NTFS FAT 32 NTFS 作業系統相容性 全 Windows NT Windows 2000 Windows XP Windows Server 2003 Windows Vista Windows Server 2008 Windows 7 Windows 8 Mac OS X 10.3↑ 最大單檔容量 4 GB 16 TB 最大分割容量 8 TB 2 TB 建議配置容量 32 MB ~ 32 GB 400 MB ~ 2TB
- 26. 附錄 參考資料來源

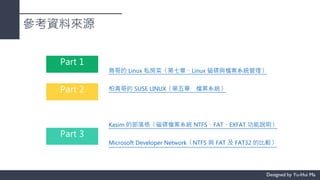

- 27. 參考資料來源 鳥哥的 Linux 私房菜〈第七章、Linux 磁碟與檔案系統管理〉 柏青哥的 SUSE LINUX〈第五章 檔案系統〉 Kasim 的部落格〈磁碟檔案系統 NTFS、FAT、EXFAT 功能說明〉 Microsoft Developer Network〈NTFS 與 FAT 及 FAT32 的比較〉 Part 1 Part 2 Part 3
- 28. Q A
- 29. Thank you for listening !
