Kompozitove kotvy-2017
- 1. Katalog kompozitových kotev Typ:Nosnost: Nákres: Standardní kotva typu L 76mmx76mmx6mm Délka 100mm 70 kg Standardní kotva typu L 76mmx76mmx6mm Délka 150mm 140 kg

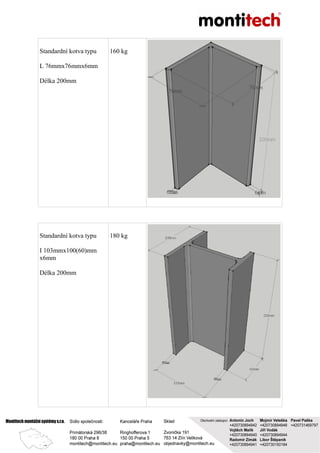

- 2. Standardní kotva typu L76mmx76mmx6mm Délka 200mm 160 kg Standardní kotva typu I 103mmx100(60)mm x6mm Délka 200mm 180 kg

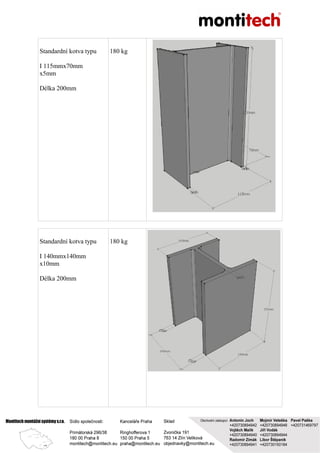

- 3. Standardní kotva typu I115mmx70mm x5mm Délka 200mm 180 kg Standardní kotva typu I 140mmx140mm x10mm Délka 200mm 180 kg

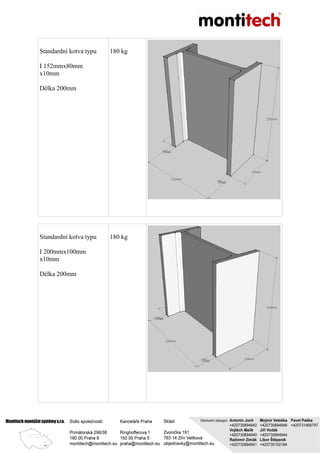

- 4. Standardní kotva typu I152mmx80mm x10mm Délka 200mm 180 kg Standardní kotva typu I 200mmx100mm x10mm Délka 200mm 180 kg

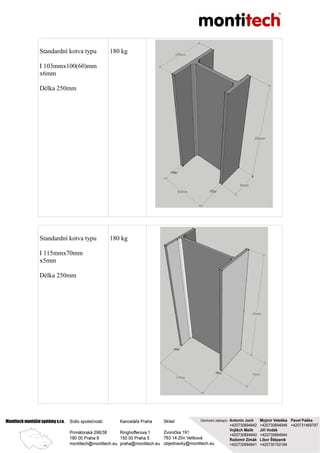

- 5. Standardní kotva typu I103mmx100(60)mm x6mm Délka 250mm 180 kg Standardní kotva typu I 115mmx70mm x5mm Délka 250mm 180 kg
- 6. Standardní kotva typu I140mmx140mm x10mm Délka 250mm 180 kg Standardní kotva typu I 152mmx80mm x10mm Délka 250mm 180 kg

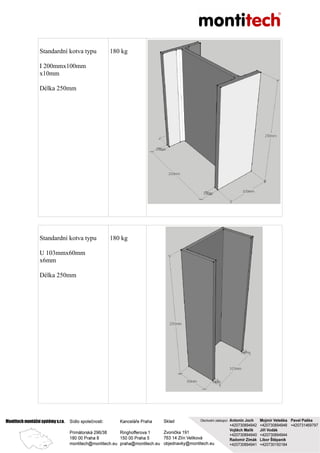

- 7. Standardní kotva typu I200mmx100mm x10mm Délka 250mm 180 kg Standardní kotva typu U 103mmx60mm x6mm Délka 250mm 180 kg

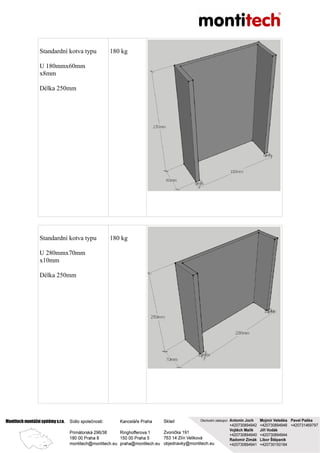

- 8. Standardní kotva typu U180mmx60mm x8mm Délka 250mm 180 kg Standardní kotva typu U 280mmx70mm x10mm Délka 250mm 180 kg

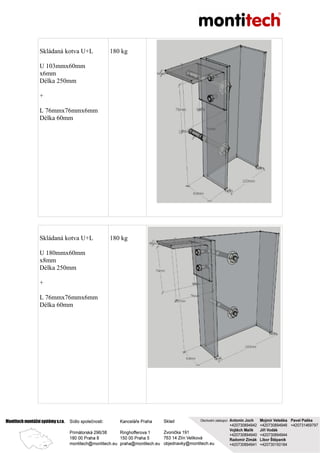

- 9. Skládaná kotva U+L U103mmx60mm x6mm Délka 250mm + L 76mmx76mmx6mm Délka 60mm 180 kg Skládaná kotva U+L U 180mmx60mm x8mm Délka 250mm + L 76mmx76mmx6mm Délka 60mm 180 kg

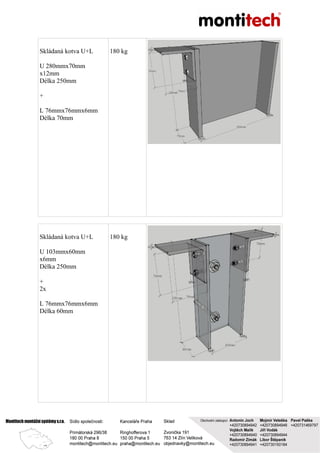

- 10. Skládaná kotva U+L U280mmx70mm x12mm Délka 250mm + L 76mmx76mmx6mm Délka 70mm 180 kg Skládaná kotva U+L U 103mmx60mm x6mm Délka 250mm + 2x L 76mmx76mmx6mm Délka 60mm 180 kg

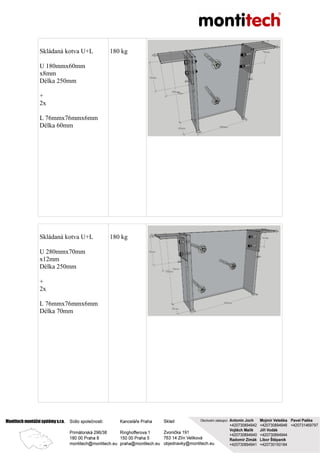

- 11. Skládaná kotva U+L U180mmx60mm x8mm Délka 250mm + 2x L 76mmx76mmx6mm Délka 60mm 180 kg Skládaná kotva U+L U 280mmx70mm x12mm Délka 250mm + 2x L 76mmx76mmx6mm Délka 70mm 180 kg

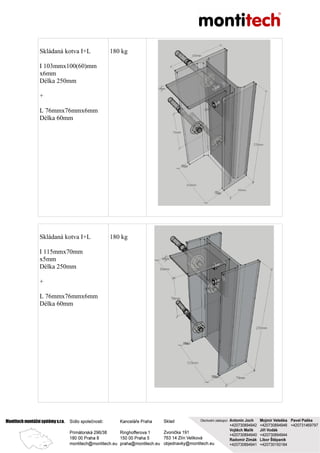

- 12. Skládaná kotva I+L I103mmx100(60)mm x6mm Délka 250mm + L 76mmx76mmx6mm Délka 60mm 180 kg Skládaná kotva I+L I 115mmx70mm x5mm Délka 250mm + L 76mmx76mmx6mm Délka 60mm 180 kg

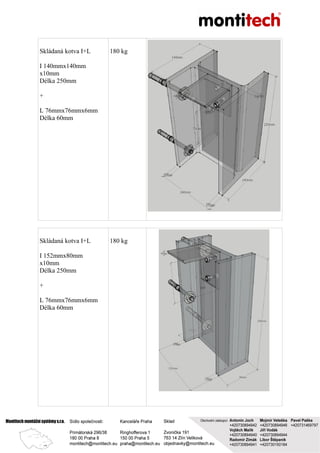

- 13. Skládaná kotva I+L I140mmx140mm x10mm Délka 250mm + L 76mmx76mmx6mm Délka 60mm 180 kg Skládaná kotva I+L I 152mmx80mm x10mm Délka 250mm + L 76mmx76mmx6mm Délka 60mm 180 kg

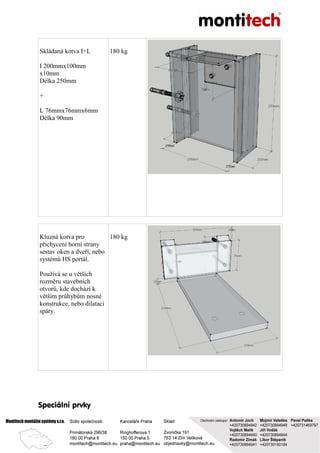

- 14. Skládaná kotva I+L I200mmx100mm x10mm Délka 250mm + L 76mmx76mmx6mm Délka 90mm 180 kg Kluzná kotva pro přichycení horní strany sestav oken a dveří, nebo systémů HS portál. Používá se u větších rozměru stavebních otvorů, kde dochází k větším průhybům nosné konstrukce, nebo dilataci spáry. 180 kg Speciální prvky

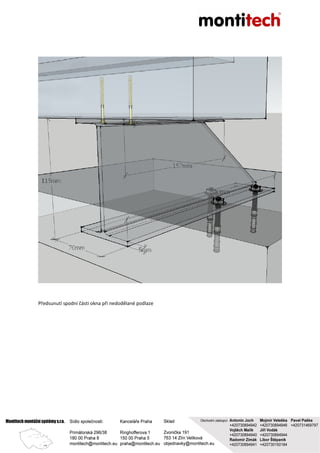

- 15. Předsunutí spodní částiokna při nedodělané podlaze
