1. JFFS2 & MTD
1

2. 分為NOR 和NAND 兩種
寫入之前必須先做erase動作
每個位元只能從1 轉變為0
有10萬次的清除上限次數
空間無法太大
2
Flash的特性

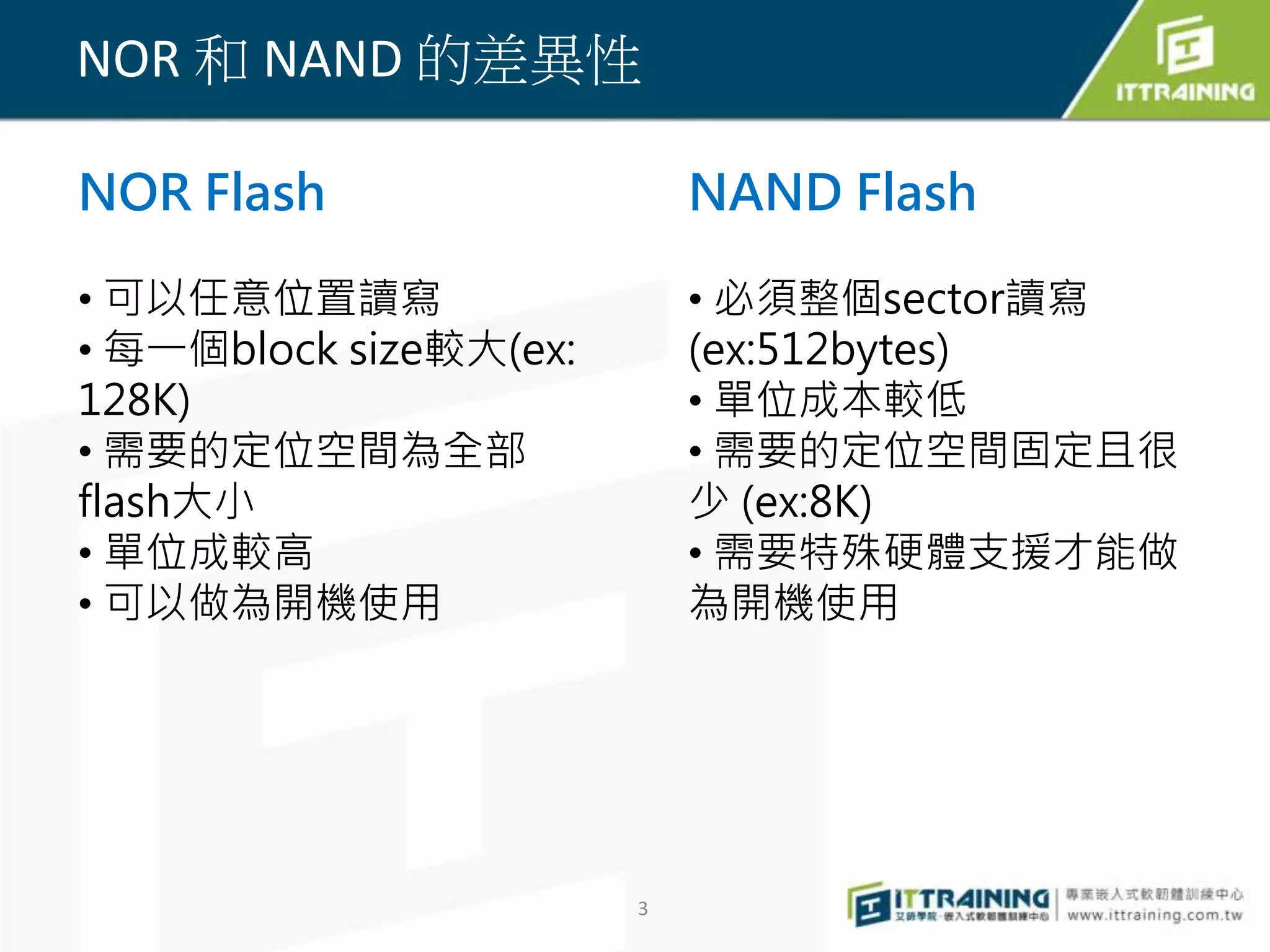

3. NOR 和NAND 的差異性
3
NOR Flash
• 可以任意位置讀寫
• 每一個block size較大(ex:
128K)
• 需要的定位空間為全部
flash大小
• 單位成較高
• 可以做為開機使用
NAND Flash
• 必須整個sector讀寫
(ex:512bytes)
• 單位成本較低
• 需要的定位空間固定且很
少(ex:8K)
• 需要特殊硬體支援才能做
為開機使用

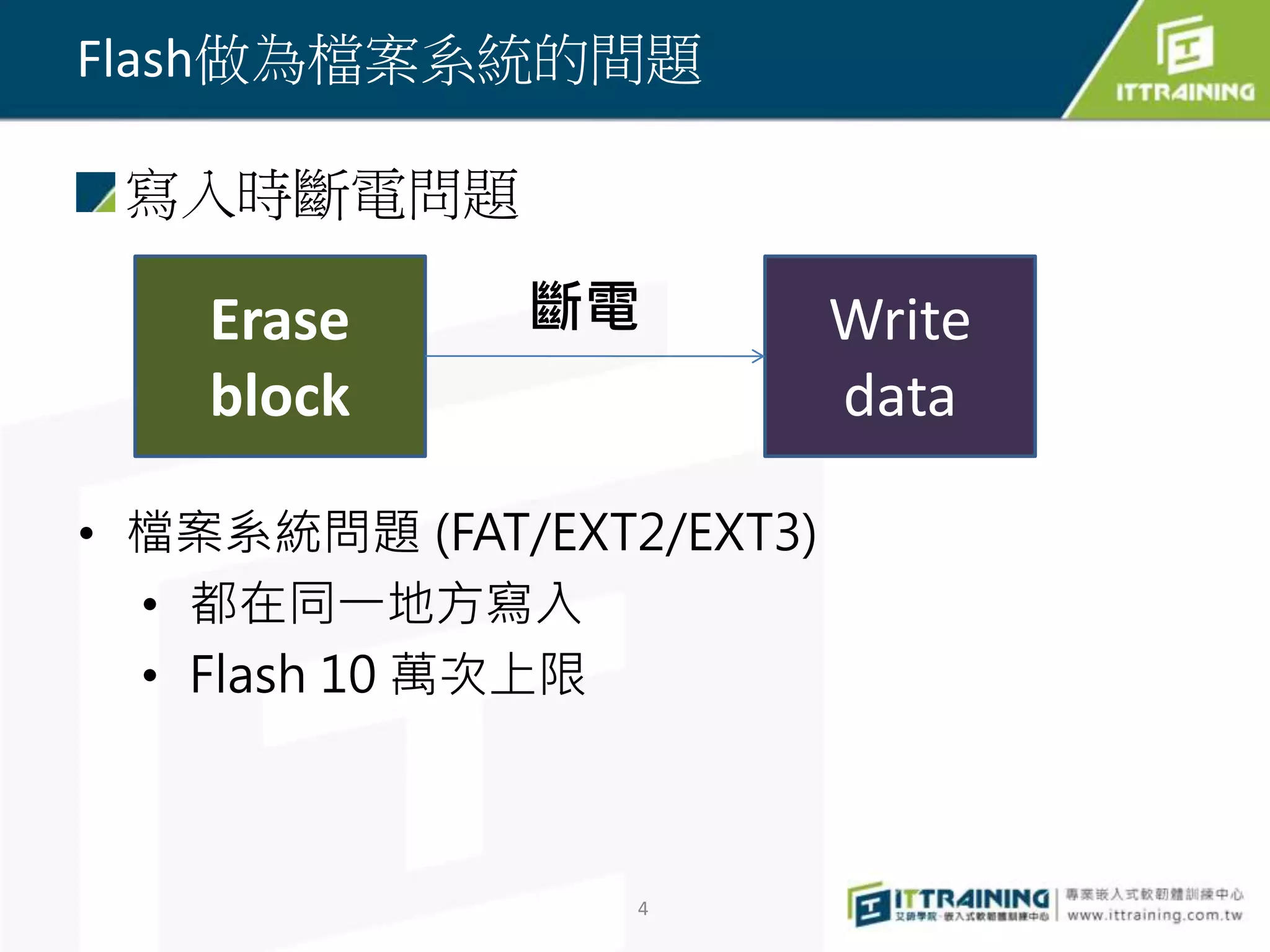

4. Flash做為檔案系統的間題
寫入時斷電問題
4
Erase
block
Write
data
斷電
• 檔案系統問題(FAT/EXT2/EXT3)
• 都在同一地方寫入
• Flash 10 萬次上限

5. 一種log型式的檔案系統
有斷電保護作用
有延長Flash壽命的特性
一種小型的檔案系統
支援線上壓縮及解壓縮的功能
另一種較大的檔案系統YAFFS
5
JFFS2特性

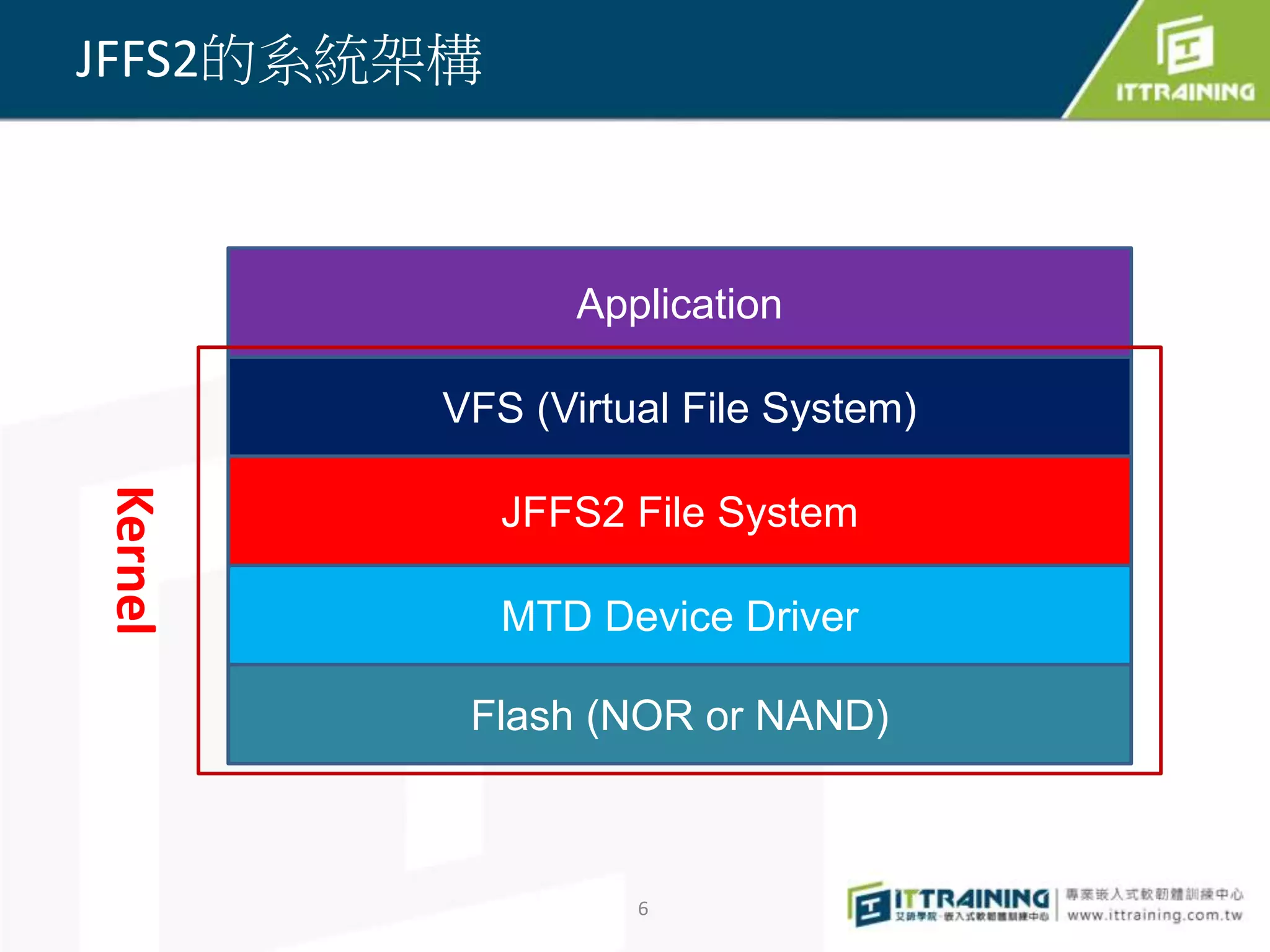

6. Application
VFS (Virtual File System)
JFFS2 File System
MTD Device Driver
6
JFFS2的系統架構
Flash (NOR or NAND)
Kernel

7. MTD DEVICE DRIVER
7

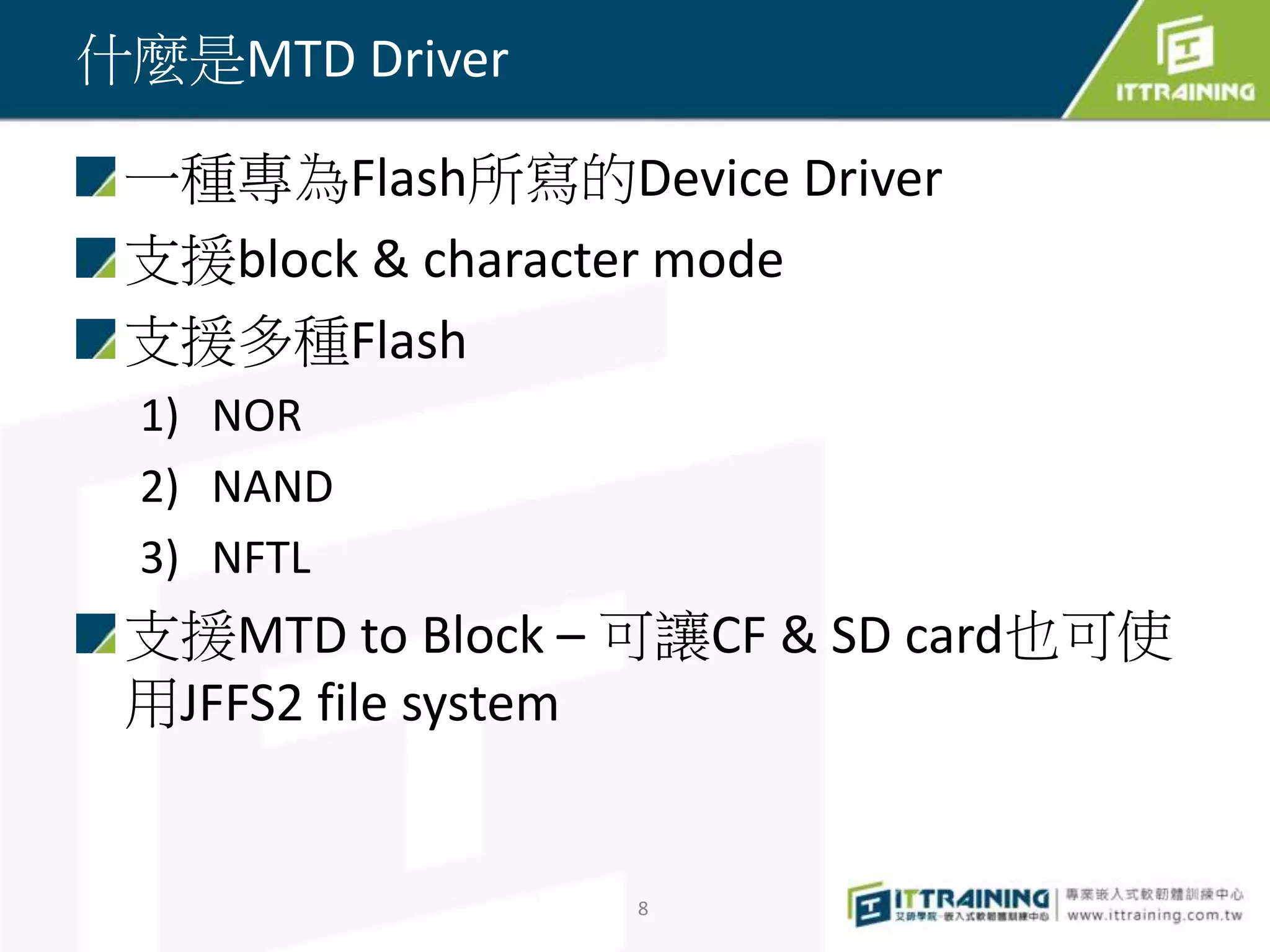

8. 一種專為Flash所寫的Device Driver
支援block & character mode
支援多種Flash
1) NOR
2) NAND
3) NFTL
支援MTD to Block – 可讓CF & SD card也可使
用JFFS2 file system
8
什麼是MTD Driver

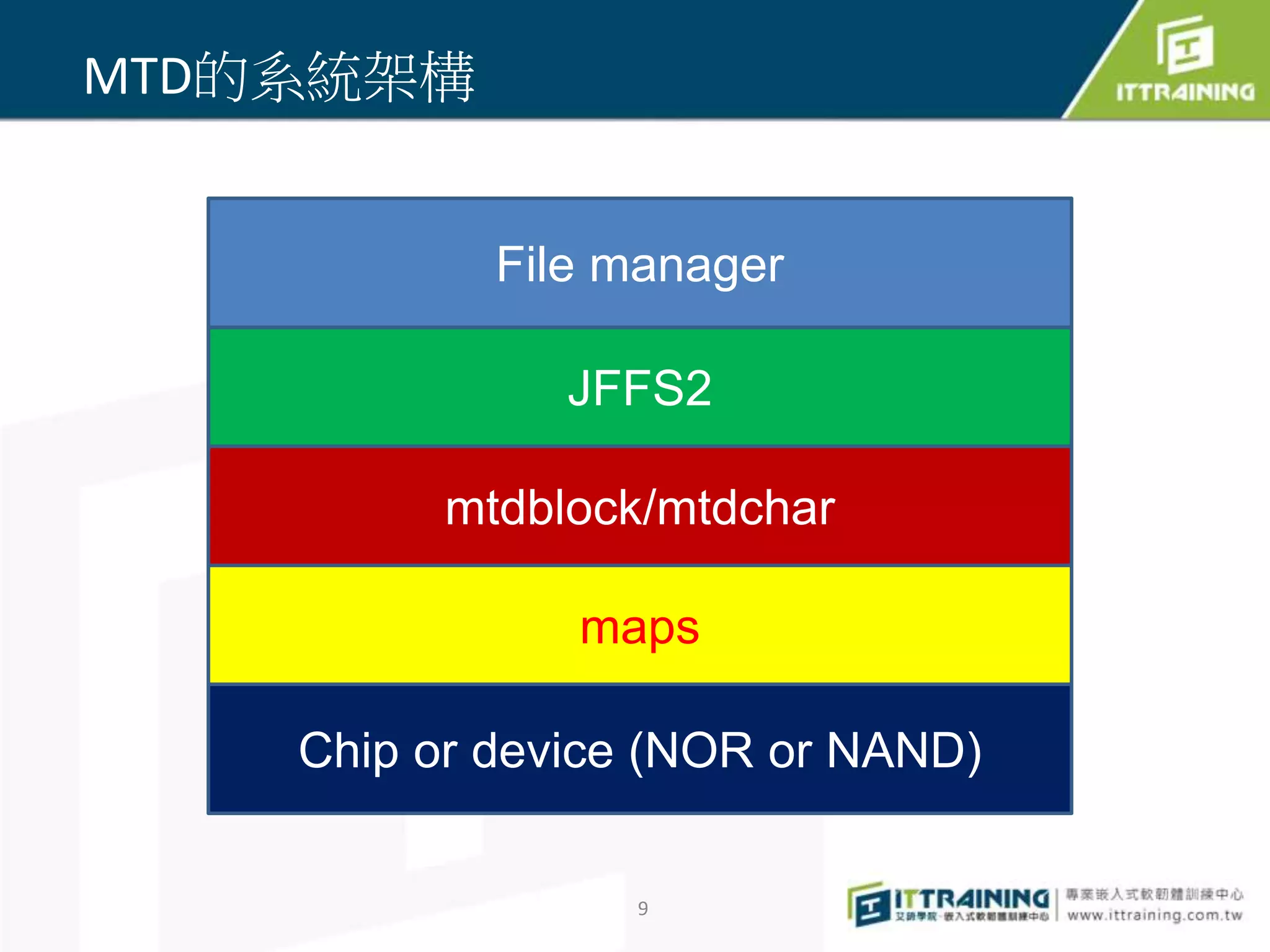

9. File manager
JFFS2
mtdblock/mtdchar
maps
9
MTD的系統架構
Chip or device (NOR or NAND)

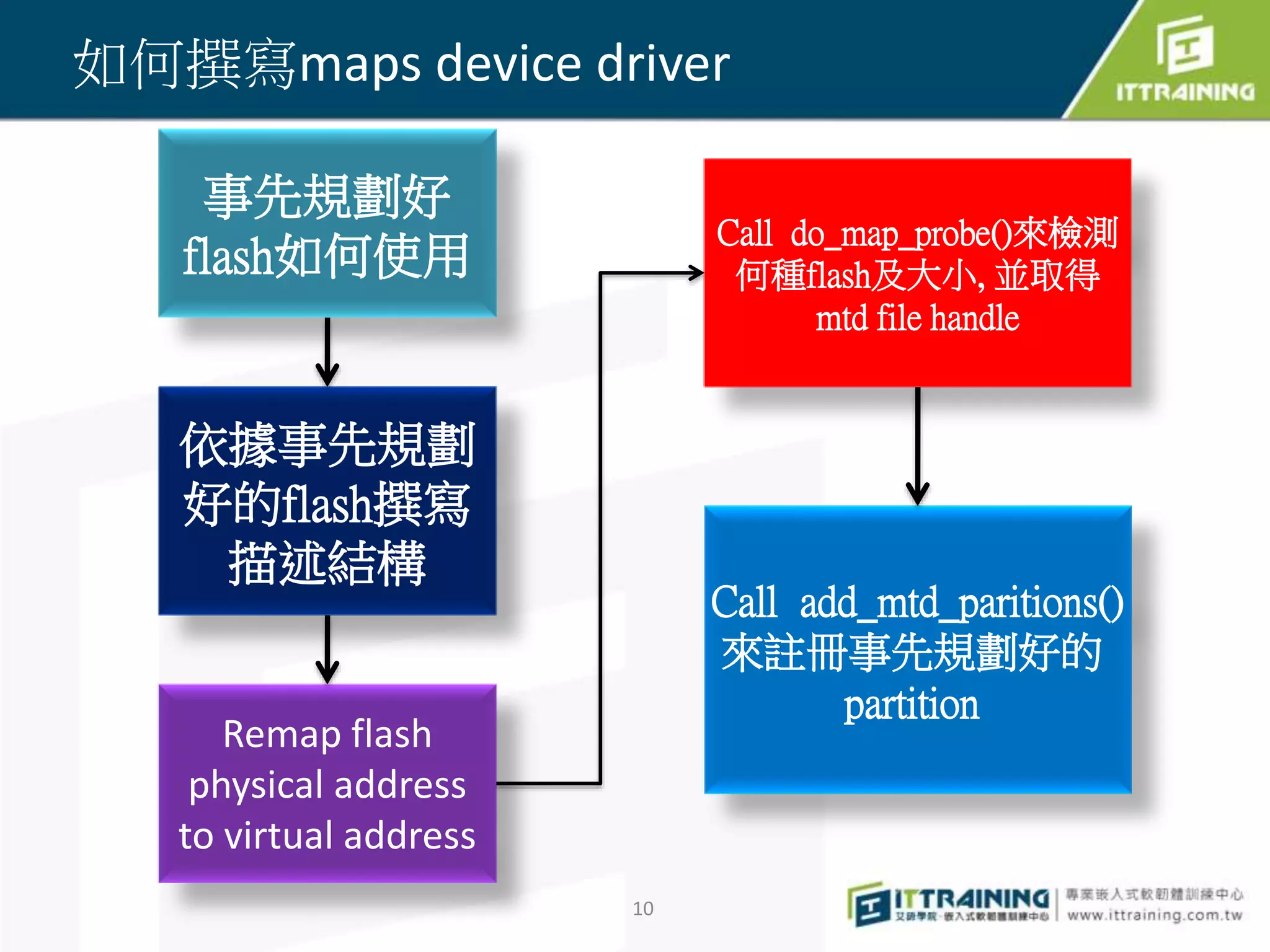

10. 如何撰寫maps device driver
10
事先規劃好
flash如何使用
依據事先規劃
好的flash撰寫
描述結構
Remap flash
physical address
to virtual address
Call do_map_probe()來檢測
何種flash及大小, 並取得
mtd file handle
Call add_mtd_paritions()
來註冊事先規劃好的
partition

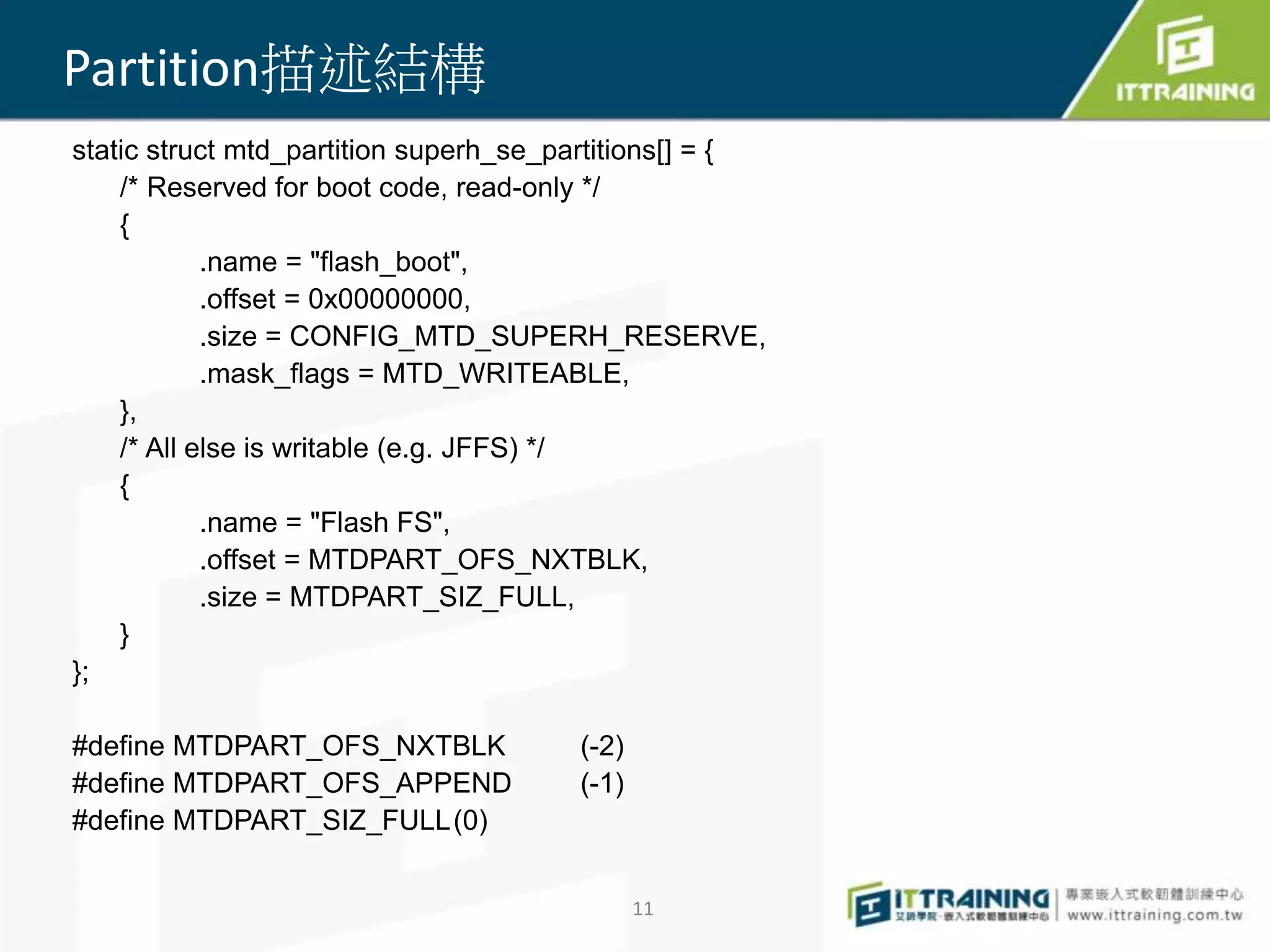

11. static struct mtd_partition superh_se_partitions[] = {
/* Reserved for boot code, read-only */
{
.name = "flash_boot",
.offset = 0x00000000,
.size = CONFIG_MTD_SUPERH_RESERVE,
.mask_flags = MTD_WRITEABLE,
},
/* All else is writable (e.g. JFFS) */
{
.name = "Flash FS",
.offset = MTDPART_OFS_NXTBLK,
.size = MTDPART_SIZ_FULL,
}
};
#define MTDPART_OFS_NXTBLK (-2)
#define MTDPART_OFS_APPEND (-1)
#define MTDPART_SIZ_FULL(0)
11
Partition描述結構

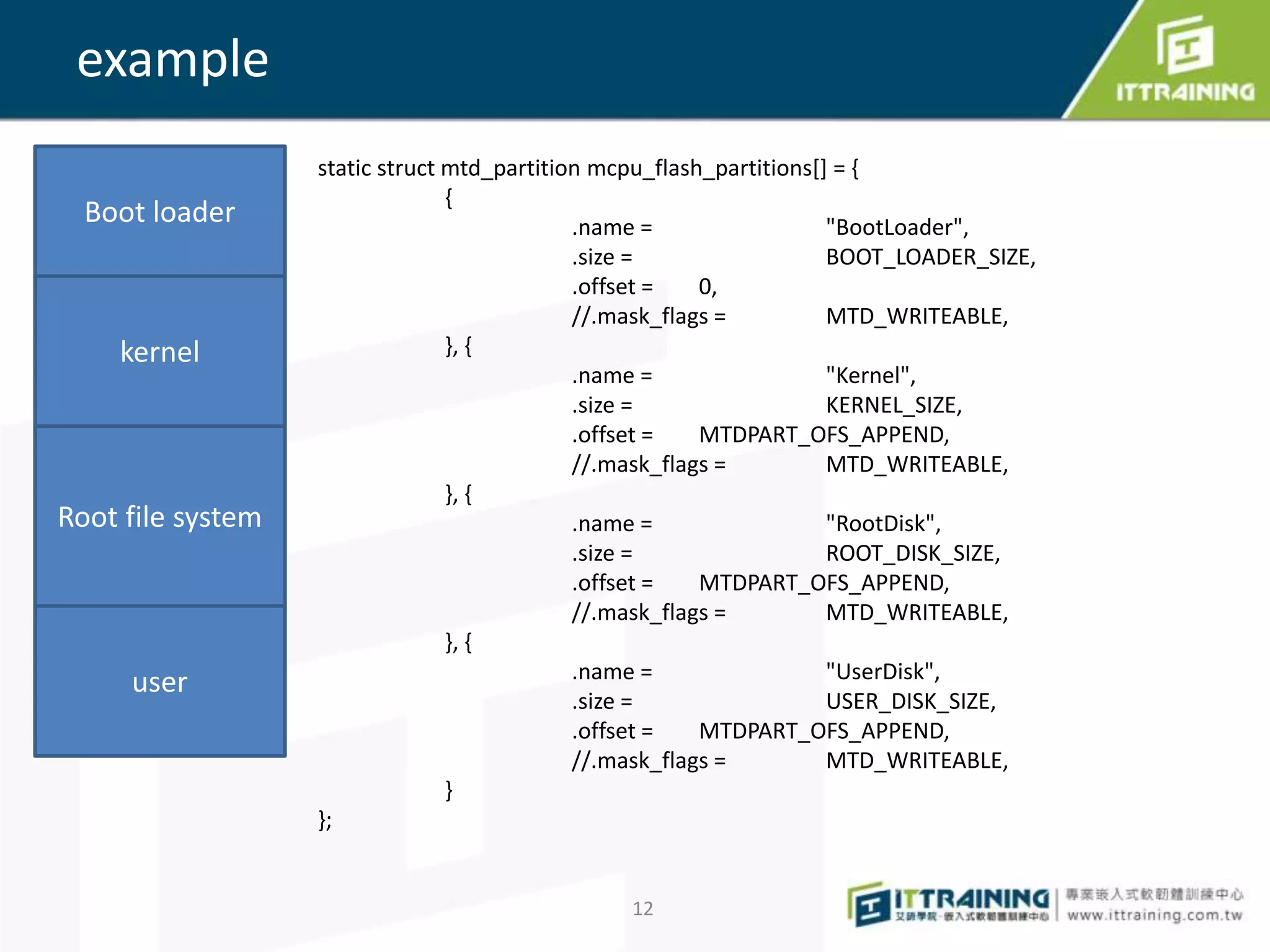

12. 12
example
Boot loader
kernel
Root file system
user
static struct mtd_partition mcpu_flash_partitions[] = {
{
.name = "BootLoader",
.size = BOOT_LOADER_SIZE,
.offset = 0,
//.mask_flags = MTD_WRITEABLE,
}, {
.name = "Kernel",
.size = KERNEL_SIZE,
.offset = MTDPART_OFS_APPEND,
//.mask_flags = MTD_WRITEABLE,
}, {
.name = "RootDisk",
.size = ROOT_DISK_SIZE,
.offset = MTDPART_OFS_APPEND,
//.mask_flags = MTD_WRITEABLE,
}, {
.name = "UserDisk",
.size = USER_DISK_SIZE,
.offset = MTDPART_OFS_APPEND,
//.mask_flags = MTD_WRITEABLE,
}
};

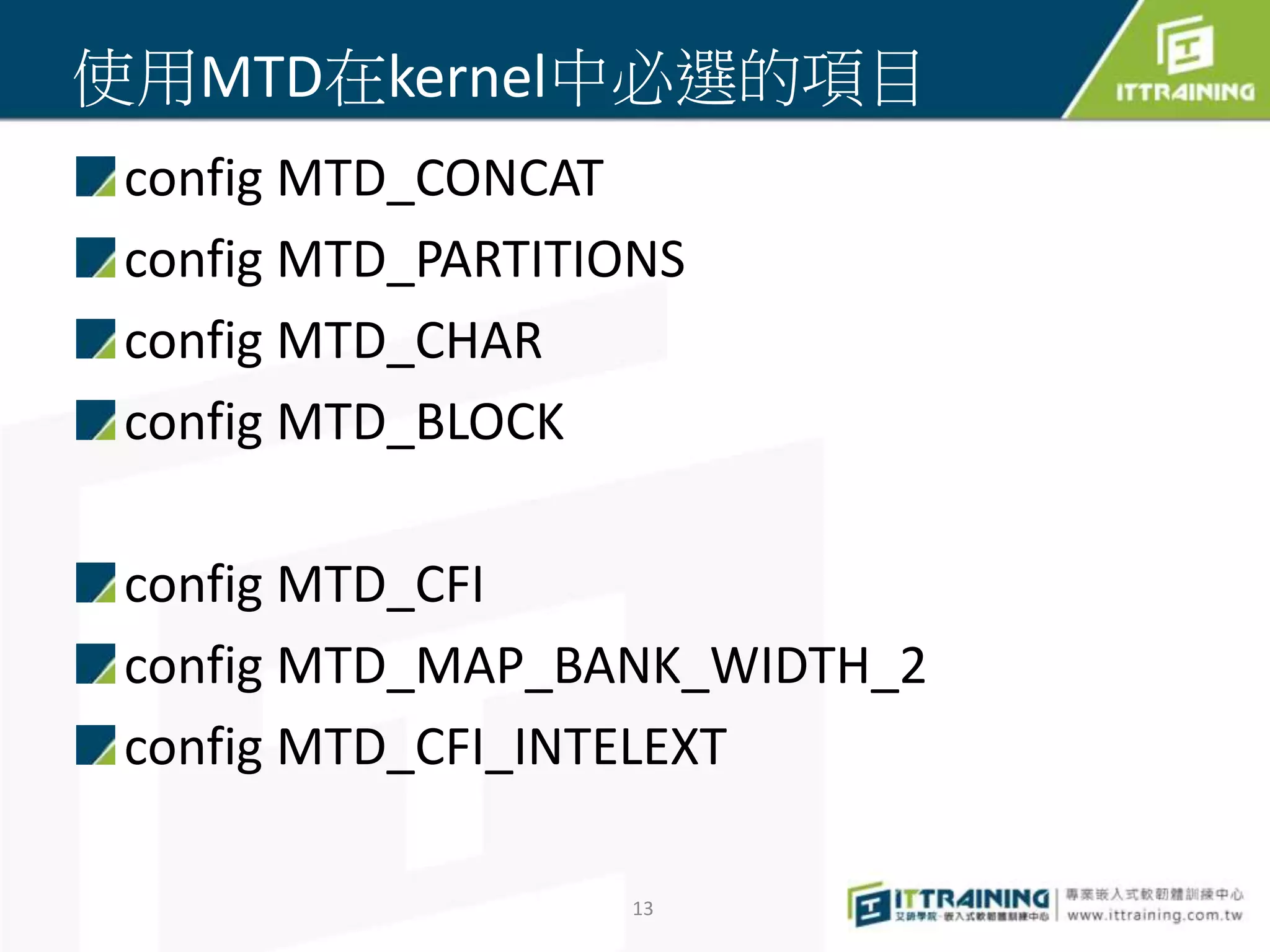

13. 使用MTD在kernel中必選的項目
config MTD_CONCAT
config MTD_PARTITIONS
config MTD_CHAR
config MTD_BLOCK
config MTD_CFI
config MTD_MAP_BANK_WIDTH_2
config MTD_CFI_INTELEXT
13

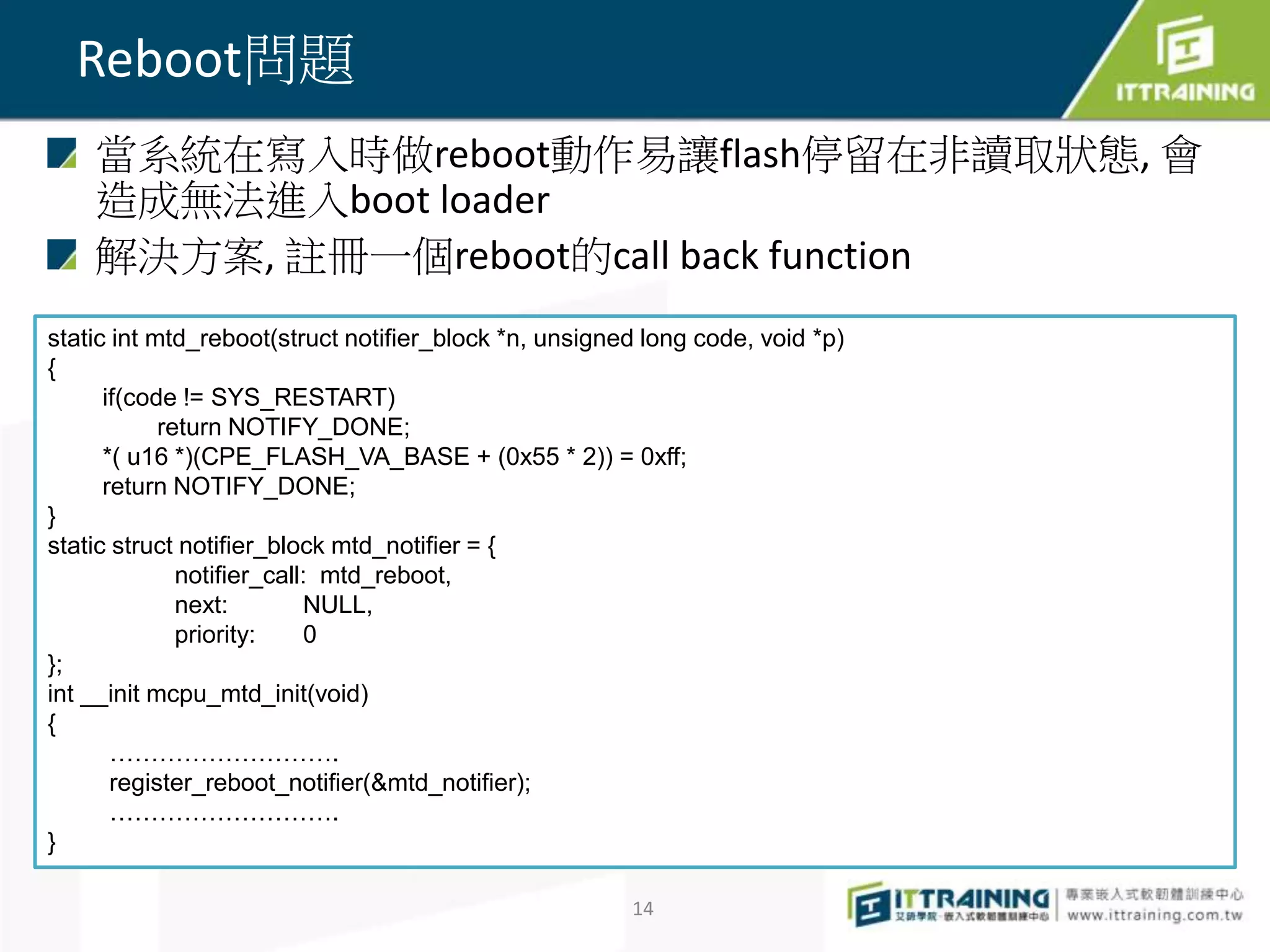

14. 當系統在寫入時做reboot動作易讓flash停留在非讀取狀態, 會
造成無法進入boot loader
解決方案, 註冊一個reboot的call back function
14
Reboot問題
static int mtd_reboot(struct notifier_block *n, unsigned long code, void *p)
{
if(code != SYS_RESTART)
return NOTIFY_DONE;
*( u16 *)(CPE_FLASH_VA_BASE + (0x55 * 2)) = 0xff;
return NOTIFY_DONE;
}
static struct notifier_block mtd_notifier = {
notifier_call: mtd_reboot,
next: NULL,
priority: 0
};
int __init mcpu_mtd_init(void)
{
……………………….
register_reboot_notifier(&mtd_notifier);
……………………….
}
