Документ описывает эффективную архитектуру мобильной автоматизации для тестирования Android-приложений, используя фреймворк Robotium. Он обрисовывает различные подходы к автоматизации для приложений малого, среднего и большого размера, а также применения паттернов проектирования и кодогенерации. Авторы документа имеют значительный опыт в разработке и автоматизированном тестировании программного обеспечения.

1. Эффективная архитектура
Мобильной Автоматизации
для проектов разной степени
сложности
(на примере Java + Robotium)

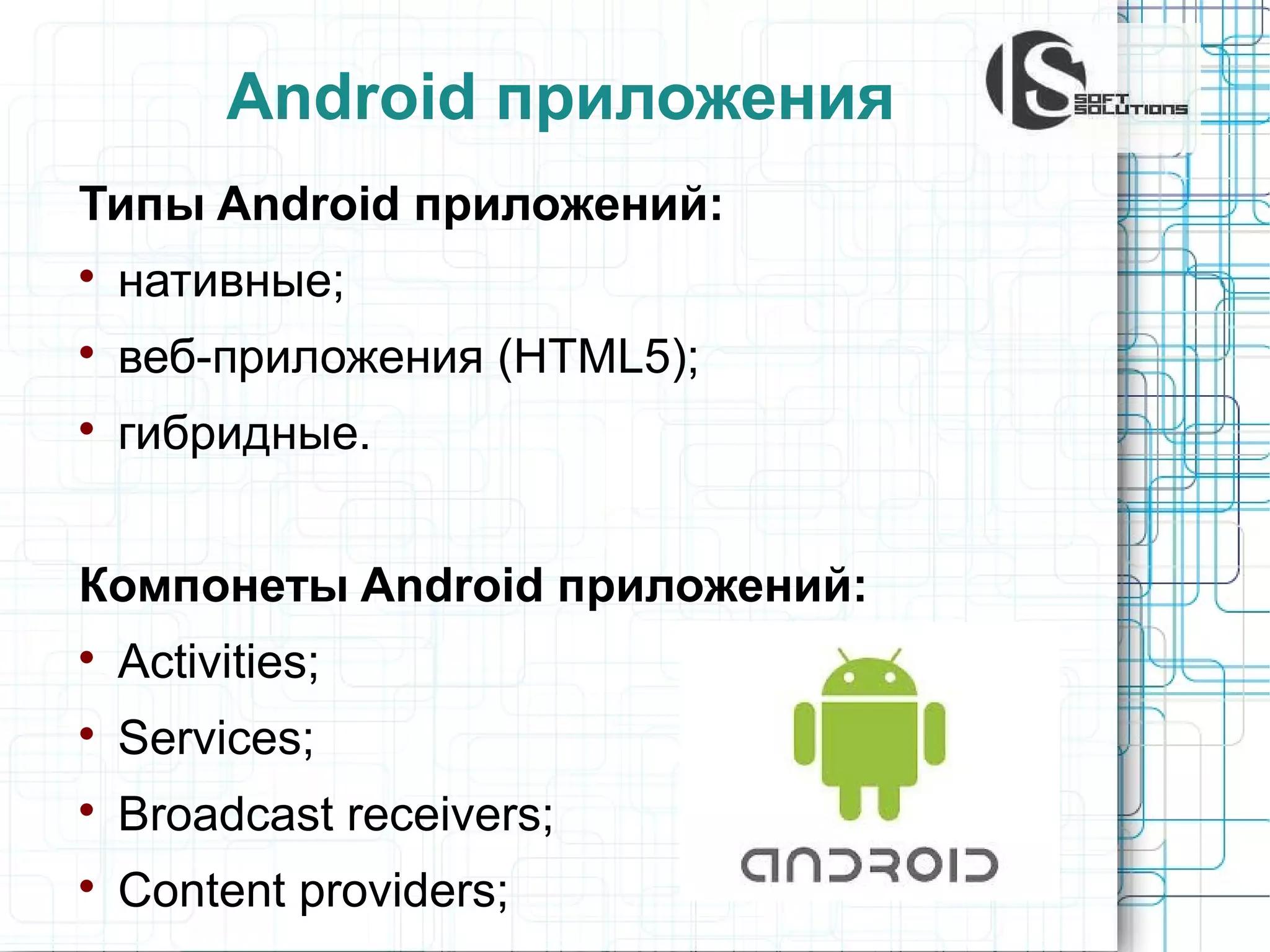

2. Android приложения
Типы Android приложений:

нативные;

веб-приложения (HTML5);

гибридные.
Компонеты Android приложений:

Activities;

Services;

Broadcast receivers;

Content providers;

3. Тестируемое Android
Приложение
Гибридное Android приложение,
написаное с помощью:

PhoneGap

Sencha ExtJS

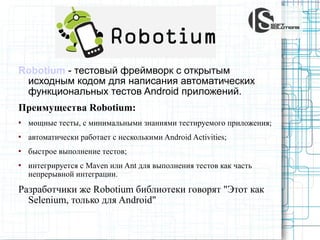

4. Robotium - тестовый фреймворк c открытым
исходным кодом для написания автоматических
функциональных тестов Android приложений.
Преимущества Robotium:

мощные тесты, с минимальными знаниями тестируемого приложения;

aвтоматически работает с несколькими Android Activities;

быстрое выполнение тестов;

интегрируется с Maven или Ant для выполнения тестов как часть
непрерывной интеграции.
Разработчики же Robotium библиотеки говорят "Этот как
Selenium, только для Android"

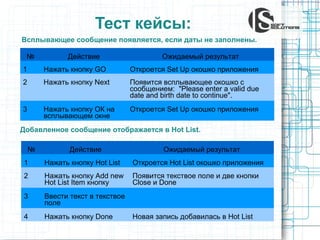

5. Тест кейсы:
Всплывающее сообщение появляется, если даты не заполнены.
№
Действие
Ожидаемый результат
1
Нажать кнопку GO
Откроется Set Up окошко приложения
2
Нажать кнопку Next
Появится всплывающее окошко с
сообщением: "Please enter a valid due
date and birth date to continue".
3
Нажать кнопку ОК на
всплывающем окне
Откроется Set Up окошко приложения
Добавленное сообщение отображается в Hot List.
№
Действие
Ожидаемый результат
1
Нажать кнопку Hot List
Откроется Hot List окошко приложения
2
Нажать кнопку Add new
Hot List Item кнопку
Появится текствое поле и две кнопки
Close и Done
3
Ввести текст в текствое
поле
4
Нажать кнопку Done
Новая запись добавилась в Hot List

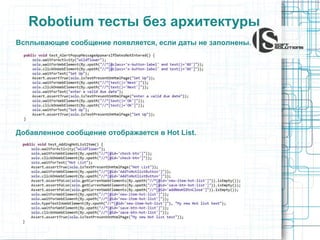

6. Robotium тесты без архитектуры
Всплывающее сообщение появляется, если даты не заполнены.
Добавленное сообщение отображается в Hot List.

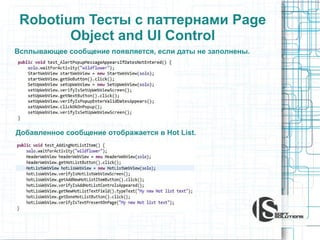

7. Robotium Тесты с паттернами Page
Object and UI Control
Всплывающее сообщение появляется, если даты не заполнены.
Добавленное сообщение отображается в Hot List.

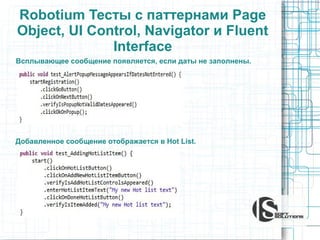

8. Robotium Тесты с паттернами Page
Object, UI Control, Navigator и Fluent
Interface
Всплывающее сообщение появляется, если даты не заполнены.
Добавленное сообщение отображается в Hot List.

9. Архитектурные решения для
тестирования Android приложений
1. Architecture for small size applications
Base class for all tests
UI Control Design Pattern for Automation
PageObject Design Pattern for Automation (dynamic, not static)
2. Architecture for medium size applications
Flow Design Pattern for Automation (Page Object and Flow are two separate
entities)
Develop specific internal Java based DSL (Domain Specific Language), the
simplest one for now
3. Architecture for huge applications
Sophisticated Navigator Design Pattern for Automation
Page Objects meta info based code-generation
Flows stubs meta info based code-generation
Full internal Java based DSL
4. Fully integrated environment approach
Custom integration with Test Management Systems
Custom integration Continues Integration Systems
Custom TestRunner
Custom summarized reports

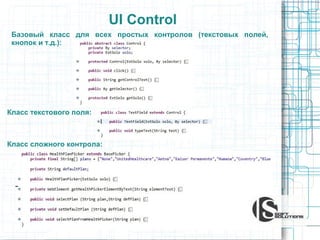

10. UI Control
Базовый класс для всех простых контролов (текстовых полей,
кнопок и т.д.):
Класс текстового поля:
Класс сложного контрола:

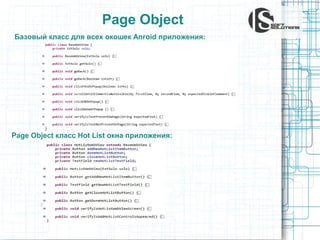

11. Page Object
Базовый класс для всех окошек Anroid приложения:
Page Object класс Hot List окна приложения:

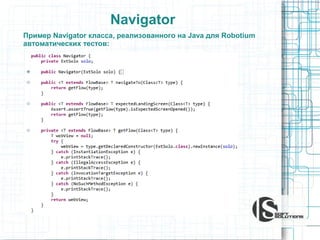

12. Navigator
Пример Navigator класса, реализованного на Java для Robotium
автоматических тестов:

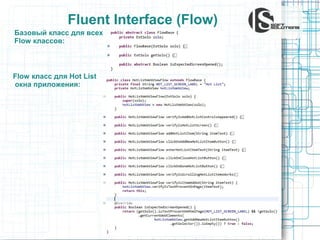

13. Fluent Interface (Flow)
Базовый класс для всех
Flow классов:
Flow класс для Hot List
окна приложения:

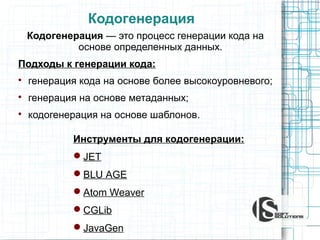

14. Кодогенерация
Кодогенерация — это процесс генерации кода на
основе определенных данных.
Подходы к генерации кода:

генерация кода на основе более высокоуровневого;

генерация на основе метаданных;

кодогенерация на основе шаблонов.
Инструменты для кодогенерации:
JET
BLU AGE
Atom Weaver
CGLib
JavaGen

15. Архитектурные решения для
тестирования Android приложений
1. Architecture for small size applications
Base class for all tests
UI Control Design Pattern for Automation
PageObject Design Pattern for Automation (dynamic, not static)
2. Architecture for medium size applications
Flow Design Pattern for Automation (Page Object and Flow are two separate
entities)
Develop specific internal Java based DSL (Domain Specific Language), the
simplest one for now
3. Architecture for huge applications
Sophisticated Navigator Design Pattern for Automation
Page Objects meta info based code-generation
Flows stubs meta info based code-generation
Full internal Java based DSL
4. Fully integrated environment approach
Custom integration with Test Management Systems
Custom integration Continues Integration Systems
Custom TestRunner
Custom summarized reports

16. Авторы:
1.
Эльдар Гусейнов
опыт в IT более 5 лет, работает в компании ISSoft,
специализируется в разработке (TSQL Developer) и
автоматизированном тестировании програмного
обеспечения (Web, Desktop, Mobile).
2.
Антон Семенченко
опыт в IT более 10 лет, работает в компании ISSoft,
специализируется в разработке и автоматизированном
тестировании програмного обеспечения плюс
менеджмент.
